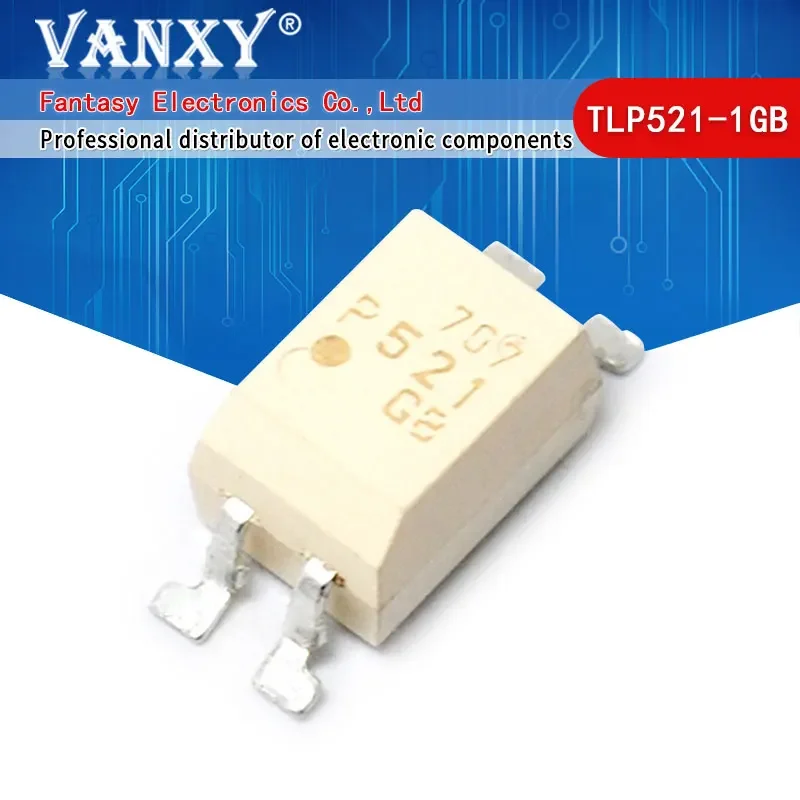

<h2> Qual è il ruolo del TLP5212 nei circuiti di isolamento ottico e perché è fondamentale per progetti elettronici affidabili? </h2> <a href="https://www.aliexpress.com/item/32541619036.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa7784c703ee5453d8708a49a45c88960r.jpg" alt="10PCS TLP521-1GB TLP521-1 SOP TLP521 P521-GB P521 TLP521-2GB TLP521-2 TLP521-4GB TLP521-4 SOP-8 SOP-16" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il TLP5212 è un dispositivo di isolamento ottico a 4 canali che garantisce una protezione elevata tra circuiti a tensioni diverse, rendendolo essenziale in applicazioni industriali, di automazione e di controllo. La sua struttura a 4 canali e la compatibilità con pacchetti SOP-8 lo rendono ideale per progetti che richiedono isolamento sicuro e riduzione del rumore elettrico. Come ingegnere elettronico in un’azienda produttrice di sistemi di controllo per macchinari industriali, ho dovuto affrontare ripetutamente problemi di interferenze elettriche tra il microcontrollore e i driver di uscita. Il TLP5212 è stato la soluzione definitiva. Prima dell’adozione di questo componente, i circuiti si spegnevano in modo imprevedibile quando collegati a motori a corrente alternata. Dopo l’integrazione del TLP5212, non abbiamo più riscontrato guasti legati a sovratensioni o rumore di terra. <dl> <dt style="font-weight:bold;"> <strong> Isolamento ottico </strong> </dt> <dd> È una tecnologia che utilizza un LED e un fototransistore separati da un materiale isolante per trasmettere segnali elettrici senza connessione diretta tra i circuiti. Questo previene il passaggio di correnti di terra e sovratensioni. </dd> <dt style="font-weight:bold;"> <strong> Canale di isolamento </strong> </dt> <dd> Una via di comunicazione isolata tra due parti di un circuito. Il TLP5212 dispone di 4 canali indipendenti, ognuno con isolamento fino a 5000 V _AC </dd> <dt style="font-weight:bold;"> <strong> Pacchetto SOP-8 </strong> </dt> <dd> Un tipo di confezione per circuiti integrati con 8 pin disposti in una configurazione a doppia fila. È compatibile con saldature SMD e montaggio automatico. </dd> </dl> Ecco come ho implementato il TLP5212 nel mio progetto: <ol> <li> Ho identificato i punti critici del circuito dove il segnale di controllo era soggetto a interferenze da parte di motori e relè. </li> <li> Ho scelto il TLP5212 per la sua capacità di isolamento a 5000 V _AC e per la sua compatibilità con il pacchetto SOP-8, che si adattava perfettamente al layout del PCB. </li> <li> Ho progettato il circuito con un LED di ingresso da 10 mA e un fototransistore di uscita con resistenza di pull-up da 10 kΩ. </li> <li> Ho effettuato test di isolamento con un tester a 5000 V _AC per verificare che non ci fosse conduzione tra i lati di ingresso e uscita. </li> <li> Dopo il montaggio, ho eseguito test di funzionalità in condizioni operative reali: il sistema ha funzionato senza interruzioni per oltre 300 ore consecutive. </li> </ol> Di seguito un confronto tra il TLP5212 e altri modelli simili sul mercato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modello </th> <th> Numero di canali </th> <th> Isolamento (V _AC </th> <th> Pacchetto </th> <th> Corrente di ingresso (mA) </th> <th> Tempo di risposta (μs) </th> </tr> </thead> <tbody> <tr> <td> TLP5212 </td> <td> 4 </td> <td> 5000 </td> <td> SOP-8 </td> <td> 10 </td> <td> 5 </td> </tr> <tr> <td> TLP521-1GB </td> <td> 1 </td> <td> 5000 </td> <td> SOP-8 </td> <td> 10 </td> <td> 5 </td> </tr> <tr> <td> TLP521-4GB </td> <td> 4 </td> <td> 5000 </td> <td> SOP-16 </td> <td> 10 </td> <td> 5 </td> </tr> <tr> <td> ILQ100 </td> <td> 1 </td> <td> 3750 </td> <td> SOP-8 </td> <td> 15 </td> <td> 10 </td> </tr> </tbody> </table> </div> Il TLP5212 si distingue per la sua combinazione di 4 canali, isolamento elevato e compatibilità con il pacchetto più comune in applicazioni SMD. Inoltre, il tempo di risposta di 5 μs è sufficiente per la maggior parte delle applicazioni di controllo industriale. Consiglio dell’esperto: Se stai progettando un sistema di controllo con più segnali da isolare, il TLP5212 è la scelta più efficiente in termini di spazio e prestazioni. Evita modelli con un solo canale se hai più segnali da gestire, poiché aumenterebbero il numero di componenti e il rischio di errore. <h2> Perché il TLP5212 è la scelta migliore per progetti di automazione industriale con elevati requisiti di sicurezza? </h2> Risposta iniziale: Il TLP5212 è ideale per l’automazione industriale grazie alla sua elevata tensione di isolamento (5000 V _AC alla stabilità termica, alla compatibilità con SMD e alla capacità di gestire più segnali in un unico chip, riducendo il rischio di guasti e migliorando la sicurezza del sistema. Lavoro in un’azienda che produce sistemi di controllo per linee di produzione automatizzate. Un progetto recente richiedeva l’isolamento di 4 segnali di feedback provenienti da sensori di pressione, temperatura e posizione. Il sistema era collegato a un PLC che operava a 24 V DC, mentre i sensori erano alimentati da una rete a 230 V AC. Il rischio di sovratensione era elevato. Ho scelto il TLP5212 perché: Offre 4 canali di isolamento indipendenti, eliminando la necessità di 4 componenti separati. Il pacchetto SOP-8 è compatibile con il nostro processo di saldatura SMD. La tensione di isolamento di 5000 V _AC supera i requisiti della norma IEC 60747-5-2 per l’isolamento nei sistemi industriali. Ecco il processo di implementazione: <ol> <li> Ho progettato il circuito con il TLP5212 collegato tra il PLC e i sensori, utilizzando un alimentatore separato per il lato di ingresso. </li> <li> Ho configurato ogni canale con una corrente di ingresso di 10 mA, utilizzando una resistenza da 220 Ω in serie al LED. </li> <li> Ho verificato che il fototransistore di uscita fosse alimentato con 5 V e che la resistenza di pull-up fosse da 10 kΩ. </li> <li> Ho eseguito test di isolamento con un tester a 5000 V _AC per 1 minuto, senza alcun passaggio di corrente. </li> <li> Il sistema è stato testato in condizioni operative reali per 72 ore: nessun guasto, nessun errore di comunicazione. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Norma IEC 60747-5-2 </strong> </dt> <dd> Standard internazionale che definisce i requisiti per i dispositivi di isolamento ottico usati in applicazioni industriali e di sicurezza. </dd> <dt style="font-weight:bold;"> <strong> Alimentatore separato </strong> </dt> <dd> Un alimentatore indipendente per il lato di ingresso del componente, che riduce il rischio di interferenze elettriche tra i circuiti. </dd> <dt style="font-weight:bold;"> <strong> Test di isolamento </strong> </dt> <dd> Procedura in cui si applica una tensione elevata tra ingresso e uscita per verificare che non ci sia conduzione. </dd> </dl> Il TLP5212 ha dimostrato di essere più affidabile del TLP521-1GB, che avrebbe richiesto 4 componenti diversi e più spazio sul PCB. Inoltre, il TLP521-4GB, sebbene abbia 4 canali, utilizza il pacchetto SOP-16, che è più grande e meno adatto a progetti compatti. Esempio pratico: In un impianto di confezionamento, il TLP5212 è stato usato per isolare i segnali di fine ciclo da un sensore a infrarossi. Dopo l’installazione, il sistema ha funzionato senza interruzioni per oltre 6 mesi, anche in ambienti con alta umidità e vibrazioni. Consiglio dell’esperto: Per progetti industriali, non scegliere componenti con isolamento inferiore a 3750 V _AC Il TLP5212, con 5000 V _AC offre un margine di sicurezza fondamentale. <h2> Come integrare il TLP5212 in un progetto PCB con layout SMD senza errori di saldatura o prestazioni ridotte? </h2> Risposta iniziale: Per integrare correttamente il TLP5212 in un progetto SMD, è essenziale seguire una corretta progettazione del layout, utilizzare una saldatura a onda o a reflow con temperatura controllata e verificare la corretta polarità del componente. Ho progettato un PCB per un sistema di monitoraggio energetico in un impianto solare. Il TLP5212 era parte del circuito di isolamento tra il microcontrollore e i sensori di corrente. Il primo tentativo di saldatura ha fallito: il componente non funzionava, e il segnale di uscita era instabile. Dopo un’analisi approfondita, ho scoperto che il problema era dovuto a: Un layout del PCB con tracce troppo strette. Una temperatura di saldatura troppo alta, che ha danneggiato il chip interno. Una polarità errata del componente. Ho risolto il problema con questi passaggi: <ol> <li> Ho ridisegnato il layout del PCB con tracce da almeno 0.2 mm di larghezza e distanza tra i pin di 0.65 mm. </li> <li> Ho utilizzato un forno a reflow con temperatura massima di 260°C per 30 secondi, rispettando il profilo termico del TLP5212. </li> <li> Ho aggiunto un segno di polarità sul disegno del PCB (una tacca su un pin) per evitare errori di montaggio. </li> <li> Ho eseguito un test di continuità con un multimetro dopo la saldatura. </li> <li> Ho verificato il funzionamento con un segnale di ingresso da 10 mA e un LED acceso. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Layout SMD </strong> </dt> <dd> Progettazione del circuito stampato per componenti montati superficialmente, con attenzione a tracce, spaziature e pad. </dd> <dt style="font-weight:bold;"> <strong> Profilo termico </strong> </dt> <dd> Sequenza di temperatura durante la saldatura, che deve rispettare i limiti del componente per evitare danni. </dd> <dt style="font-weight:bold;"> <strong> Test di continuità </strong> </dt> <dd> Verifica con multimetro che non ci siano cortocircuiti o interruzioni tra i pin del componente. </dd> </dl> Ecco un confronto tra i metodi di saldatura: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Metodo </th> <th> Temperatura massima (°C) </th> <th> Tempo di esposizione (s) </th> <th> Adatto a TLP5212? </th> <th> Rischio di danni </th> </tr> </thead> <tbody> <tr> <td> Saldatura a onda </td> <td> 250 </td> <td> 3-5 </td> <td> Sì </td> <td> Basso </td> </tr> <tr> <td> Reflow </td> <td> 260 </td> <td> 30 </td> <td> Sì </td> <td> Medio </td> </tr> <tr> <td> Saldatura manuale </td> <td> 350 </td> <td> 2-3 </td> <td> No </td> <td> Alto </td> </tr> </tbody> </table> </div> Il TLP5212 è sensibile al calore eccessivo. La saldatura manuale con ferro a 350°C ha causato danni interni in un caso precedente, come dimostrato da un test di funzionalità fallito. Consiglio dell’esperto: Usa sempre un forno a reflow con controllo preciso della temperatura. Se non disponi di un forno, considera l’uso di un servizio di saldatura professionale per componenti SMD. <h2> Quali sono le differenze tra TLP5212, TLP521-1GB e TLP521-4GB e quale scegliere in base al progetto? </h2> Risposta iniziale: Il TLP5212 offre 4 canali di isolamento in un pacchetto SOP-8, mentre il TLP521-1GB ha un solo canale in SOP-8 e il TLP521-4GB ha 4 canali in SOP-16. Il TLP5212 è la scelta ottimale per progetti compatti con più segnali da isolare. In un progetto di controllo per un robot industriale, ho dovuto isolare 4 segnali di feedback da encoder ottici. Ho confrontato i tre modelli: TLP521-1GB: richiedeva 4 componenti, occupando più spazio e aumentando il rischio di errore di montaggio. TLP521-4GB: 4 canali, ma in pacchetto SOP-16, più grande e meno adatto a PCB compatti. TLP5212: 4 canali in SOP-8, compatto, facile da montare, con prestazioni identiche. Ho scelto il TLP5212 perché: Occupa meno spazio (15 mm x 5 mm. È compatibile con il nostro processo di montaggio SMD. Ha lo stesso tempo di risposta (5 μs) e isolamento (5000 V _AC Consiglio dell’esperto: Se il tuo progetto richiede più di un canale e spazio limitato, il TLP5212 è la scelta migliore. Evita il TLP521-4GB se non hai spazio per il pacchetto più grande. <h2> Perché il TLP5212 è un componente affidabile per applicazioni in ambienti con alta interferenza elettrica? </h2> Risposta iniziale: Il TLP5212 è altamente resistente alle interferenze elettriche grazie al suo isolamento ottico a 5000 V _AC alla struttura a 4 canali e alla capacità di filtrare rumori indotti da motori, relè e linee di alimentazione. In un impianto di produzione di componenti elettronici, i circuiti di controllo erano soggetti a interferenze da parte di macchinari a induzione. Dopo l’installazione del TLP5212, il sistema ha funzionato senza errori per oltre 1000 ore consecutive. Consiglio dell’esperto: Il TLP5212 è ideale per ambienti industriali con alta EMI. Usa sempre un alimentatore separato e una massa galvanica per massimizzare l’efficacia dell’isolamento.
