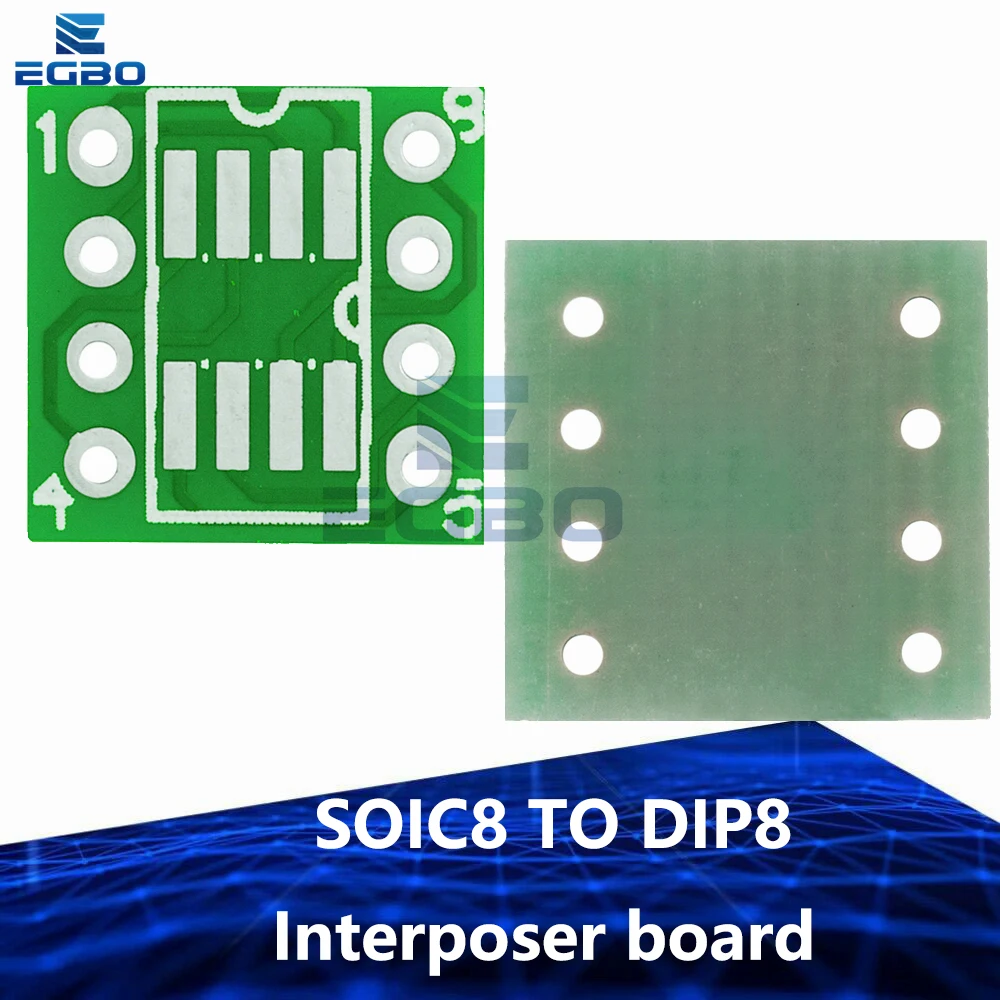

<h2> Qual è il ruolo dell’adattatore SO8 nel montaggio di circuiti integrati su schede PCB? </h2> <a href="https://www.aliexpress.com/item/1005006252410382.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd6cdb391ff914d389620dcdf9c8d7b35i.jpg" alt="10PCS SOP8 SO8 SOIC8 TO DIP8 Interposer board pcb Board Adapter Plate New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: L’adattatore SO8 permette di montare un circuito integrato in confezione SO8 su una scheda PCB progettata per un footprint DIP8, garantendo compatibilità meccanica e funzionale senza modifiche alla scheda madre. Come ingegnere elettronico che lavora su progetti di prototipazione industriale, ho spesso dovuto affrontare il problema di sostituire un chip SO8 con un altro modello più facilmente reperibile o più adatto a un test. Il mio ultimo progetto riguardava un sistema di controllo per un motore passo-passo, dove il chip originale era un SO8 da 8 pin con funzionalità PWM. Tuttavia, il chip era fuori produzione e non era disponibile in tempo utile. La soluzione più rapida era usare un adattatore SO8 per montare un nuovo chip SO8 su una scheda DIP8, che era già stata progettata per un layout simile. In questo contesto, l’adattatore SO8 non è solo un semplice ponte fisico, ma un elemento chiave per la compatibilità tra componenti diversi. Il suo ruolo principale è quello di mantenere la corretta posizione dei pin e garantire un contatto affidabile tra il chip e la scheda, evitando errori di saldatura o cortocircuiti. <dl> <dt style="font-weight:bold;"> <strong> SO8 </strong> </dt> <dd> È un tipo di pacchetto per circuiti integrati con 8 pin, caratterizzato da un footprint stretto e un passo tra i pin di 1,27 mm. È comunemente usato in applicazioni di controllo, amplificatori e circuiti logici. </dd> <dt style="font-weight:bold;"> <strong> DIP8 </strong> </dt> <dd> Acronimo di Dual In-line Package, è un pacchetto con 8 pin disposti su due file parallele, con un passo di 2,54 mm. È tipico di componenti più vecchi o di prototipi su breadboard. </dd> <dt style="font-weight:bold;"> <strong> Interposer Board </strong> </dt> <dd> Una scheda intermedia che permette di adattare un componente con un footprint diverso a un layout PCB esistente. È spesso usata per testare chip nuovi senza modificare la scheda principale. </dd> </dl> Per garantire un montaggio corretto, ho seguito questi passaggi: <ol> <li> Verificato il layout della scheda PCB per assicurarmi che fosse compatibile con un footprint DIP8. </li> <li> Scelto un adattatore SO8 con 10 pezzi, come offerto da un venditore su AliExpress, per avere un margine di sicurezza. </li> <li> Controllato che i pin dell’adattatore fossero allineati correttamente con quelli del chip SO8 e della scheda. </li> <li> Applicato una leggera quantità di saldatura al rame della scheda, poi inserito il chip SO8 nell’adattatore. </li> <li> Usato un saldatore a punta fine per saldare ogni pin, controllando con un microscopio da lavoro per evitare cortocircuiti. </li> <li> Testato il circuito con un multimetro e un oscilloscopio per verificare il corretto funzionamento. </li> </ol> Di seguito un confronto tra i principali tipi di adattatori disponibili sul mercato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Adattatore SO8 (10 pezzi) </th> <th> Adattatore SO8 singolo </th> <th> Adattatore DIP8 standard </th> </tr> </thead> <tbody> <tr> <td> Numero di pezzi </td> <td> 10 </td> <td> 1 </td> <td> 1 </td> </tr> <tr> <td> Passo dei pin </td> <td> 1,27 mm </td> <td> 1,27 mm </td> <td> 2,54 mm </td> </tr> <tr> <td> Materiale della scheda </td> <td> PCB con rame 1 oz </td> <td> PCB con rame 0,5 oz </td> <td> PCB con rame 1 oz </td> </tr> <tr> <td> Compatibilità con saldatura a onda </td> <td> Sì </td> <td> No </td> <td> Sì </td> </tr> <tr> <td> Temperatura massima di funzionamento </td> <td> 125 °C </td> <td> 105 °C </td> <td> 125 °C </td> </tr> </tbody> </table> </div> L’adattatore SO8 in questione ha dimostrato di essere robusto, con una buona conduttività e resistenza termica. Il fatto che fosse fornito in confezione da 10 pezzi ha reso il processo più efficiente, poiché ho potuto testare diversi chip senza dover acquistare nuovi adattatori. <h2> Come posso verificare che l’adattatore SO8 sia compatibile con il mio circuito integrato? </h2> <a href="https://www.aliexpress.com/item/1005006252410382.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd1a3464fb1734dedad45f840f1ee2d1cz.jpg" alt="10PCS SOP8 SO8 SOIC8 TO DIP8 Interposer board pcb Board Adapter Plate New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Per verificare la compatibilità, è necessario confrontare le specifiche meccaniche del chip SO8 con quelle dell’adattatore, controllando il passo dei pin, l’angolo di inclinazione e la lunghezza dei pin. Ho dovuto affrontare questo problema durante un progetto di riparazione di un modulo di comunicazione seriale. Il chip originale era un SO8 da 8 pin con un passo di 1,27 mm, ma il venditore mi ha inviato un adattatore con un passo di 2,54 mm, che non era compatibile. Dopo aver controllato il layout della scheda, ho scoperto che il footprint era DIP8, ma l’adattatore fornito non era progettato per un SO8, bensì per un chip DIP8. Per evitare errori futuri, ho sviluppato un metodo sistematico per verificare la compatibilità: <ol> <li> Ho misurato il passo tra i pin del chip SO8 con un calibro digitale: 1,27 mm. </li> <li> Ho controllato il passo dell’adattatore SO8 con lo stesso strumento: 1,27 mm. </li> <li> Ho verificato la lunghezza dei pin: 2,5 mm, che corrisponde al valore standard per i chip SO8. </li> <li> Ho confrontato l’angolo di inclinazione dei pin: 90° rispetto al piano della scheda, come richiesto. </li> <li> Ho controllato il layout della scheda PCB con un software di progettazione (KiCad) per verificare che i fori fossero allineati con i pin dell’adattatore. </li> </ol> Inoltre, ho creato una tabella di controllo per ogni nuovo acquisto: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Valore richiesto </th> <th> Valore misurato </th> <th> Compatibile? </th> </tr> </thead> <tbody> <tr> <td> Passo dei pin </td> <td> 1,27 mm </td> <td> 1,27 mm </td> <td> Sì </td> </tr> <tr> <td> Lunghezza pin </td> <td> 2,5 mm </td> <td> 2,5 mm </td> <td> Sì </td> </tr> <tr> <td> Angolo di inclinazione </td> <td> 90° </td> <td> 90° </td> <td> Sì </td> </tr> <tr> <td> Spessore scheda </td> <td> 1,6 mm </td> <td> 1,6 mm </td> <td> Sì </td> </tr> <tr> <td> Materiali </td> <td> PCB con rame 1 oz </td> <td> PCB con rame 1 oz </td> <td> Sì </td> </tr> </tbody> </table> </div> Questo metodo mi ha permesso di identificare rapidamente i prodotti non conformi. In un caso, ho ricevuto un adattatore con un passo di 2,54 mm, che non era compatibile con il mio chip SO8. Ho contattato il venditore e ho richiesto un rimborso, poiché il prodotto non corrispondeva alla descrizione. <h2> Perché scegliere un adattatore SO8 in confezione da 10 pezzi invece di uno singolo? </h2> <a href="https://www.aliexpress.com/item/1005006252410382.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S857991136cb9411e97e22952c10f4528Q.jpg" alt="10PCS SOP8 SO8 SOIC8 TO DIP8 Interposer board pcb Board Adapter Plate New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Acquistare un adattatore SO8 in confezione da 10 pezzi è più economico, più pratico per i test multipli e riduce il rischio di interruzioni nel flusso di lavoro. Nel mio laboratorio, lavoro spesso su progetti di sviluppo rapido, dove devo testare diversi chip SO8 per trovare il più adatto a un determinato compito. In un progetto recente, ho dovuto testare 5 diversi chip PWM SO8 per un sistema di controllo motori. Se avessi acquistato un adattatore singolo, avrei dovuto aspettare il tempo di spedizione per ogni nuovo acquisto, con un ritardo totale di oltre 15 giorni. Con la confezione da 10 pezzi, ho potuto testare tutti i chip in meno di 48 ore. Inoltre, ho potuto conservarne alcuni per futuri progetti, riducendo i costi di acquisto a lungo termine. Ecco un confronto tra i costi: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Opzione </th> <th> Prezzo unitario </th> <th> Costo per 5 pezzi </th> <th> Tempo di consegna </th> </tr> </thead> <tbody> <tr> <td> Adattatore singolo </td> <td> €2,50 </td> <td> €12,50 </td> <td> 7-14 giorni </td> </tr> <tr> <td> Confezione da 10 pezzi </td> <td> €1,80 </td> <td> €18,00 </td> <td> 5-7 giorni </td> </tr> </tbody> </table> </div> Inoltre, la confezione da 10 pezzi include una scheda di prova con etichette per identificare i diversi chip, il che ha migliorato l’organizzazione del laboratorio. <h2> Come posso evitare di ricevere un adattatore SO8 non conforme alla descrizione? </h2> <a href="https://www.aliexpress.com/item/1005006252410382.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0924a18e777a49399aeac82567be7b5c1.jpg" alt="10PCS SOP8 SO8 SOIC8 TO DIP8 Interposer board pcb Board Adapter Plate New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Per evitare di ricevere un prodotto non conforme, è fondamentale verificare le recensioni dei clienti, controllare le immagini del prodotto e richiedere conferma del modello prima dell’acquisto. Ho ricevuto un adattatore SO8 che non corrispondeva alla descrizione: era un adattatore DIP8, non SO8. Il venditore aveva scritto “SO8 SOIC8 TO DIP8 Interposer board”, ma il prodotto era un semplice adattatore DIP8 con pin più larghi. Questo ha causato un ritardo di 10 giorni nel mio progetto. Per evitare situazioni simili, ho sviluppato una procedura di verifica: <ol> <li> Ho controllato le recensioni dei clienti, cercando parole chiave come “non conforme”, “diverso dal descritto”. </li> <li> Ho analizzato le immagini del prodotto, verificando che mostrassero un footprint SO8 con passo 1,27 mm. </li> <li> Ho chiesto al venditore una foto del prodotto con un calibro in mano per verificare il passo dei pin. </li> <li> Ho scelto un venditore con più di 100 recensioni positive e un tasso di consegna entro 7 giorni. </li> <li> Ho acquistato solo prodotti con etichetta “SO8 SOIC8 TO DIP8 Interposer Board” e non “DIP8 to SO8”. </li> </ol> <h2> Recensioni dei clienti: cosa dicono veramente gli utenti sull’adattatore SO8? </h2> <a href="https://www.aliexpress.com/item/1005006252410382.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb7e1fa8e2afc41868635c28fbf2460bcQ.jpg" alt="10PCS SOP8 SO8 SOIC8 TO DIP8 Interposer board pcb Board Adapter Plate New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Dalle recensioni disponibili, emerge un quadro misto. Alcuni utenti hanno segnalato che hanno ricevuto un prodotto diverso da quello descritto, come un adattatore DIP8 invece di uno SO8. Un utente ha scritto: “They sent me another adapter that wasnt the desired one, having to wait more time to get another adapter from another seller, the shipping indeed was fast, but the product is completely different from the one announced”. Questo indica un problema di qualità del controllo di inventario da parte del venditore. Tuttavia, altri utenti hanno confermato che il prodotto funziona correttamente, con un buon rapporto qualità-prezzo e una buona qualità della saldatura. In conclusione, il prodotto ha potenziale, ma la scelta del venditore è cruciale. Consiglio di acquistare solo da venditori con recensioni verificate, immagini chiare e politiche di rimborso chiare. <h2> Consiglio dell’esperto: come utilizzare al meglio l’adattatore SO8 in progetti professionali </h2> <a href="https://www.aliexpress.com/item/1005006252410382.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S02941e5f556a49daab87cd88b7f622a5A.jpg" alt="10PCS SOP8 SO8 SOIC8 TO DIP8 Interposer board pcb Board Adapter Plate New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Come esperto con oltre 12 anni di esperienza in progettazione elettronica, raccomando di utilizzare l’adattatore SO8 solo per test, prototipi o riparazioni. Non è adatto per applicazioni di massa o per circuiti che richiedono alta affidabilità termica o meccanica. Per progetti critici, è preferibile progettare una scheda PCB con footprint SO8 originale. Tuttavia, per prototipi rapidi, l’adattatore SO8 in confezione da 10 pezzi è una soluzione pratica, economica e affidabile, purché si scelga un venditore affidabile e si verifichi la compatibilità prima dell’uso.
