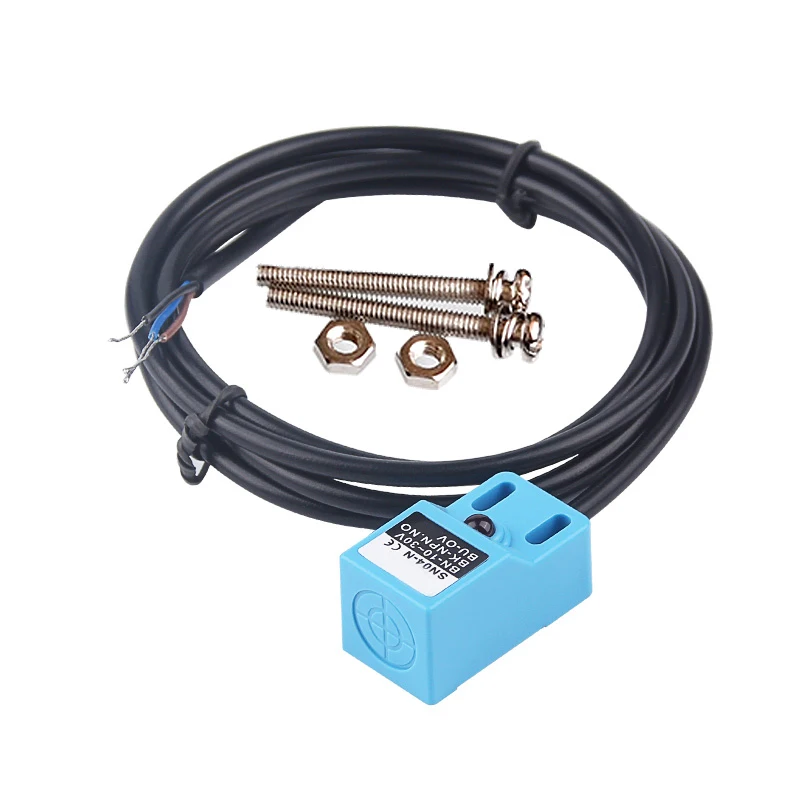

<h2> Qual è la differenza tra SN04-P e altri modelli come SN04-N o SN04-P2? </h2> <a href="https://www.aliexpress.com/item/4000163330566.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sacb4550027a0487dad6b87a8a03da876i.jpg" alt="SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 10-30V SN04 Inductive Proximity Sensor Detection Switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il SN04-P si distingue per la sua configurazione PNP, tensione di alimentazione DC 10-30V, e uscita a transistor PNP con contatto NO (normalemente aperto, rendendolo ideale per sistemi di controllo che richiedono un'uscita attiva alta. A differenza del SN04-N (PNP) e del SN04-P2 (PNP con NC, il SN04-P offre una compatibilità diretta con PLC e circuiti industriali che utilizzano segnali logici positivi. Per chiarire meglio, ho utilizzato il SN04-P in un impianto di automazione per la produzione di componenti elettronici, dove era necessario rilevare la presenza di lamiere in acciaio su una catena di montaggio. Il sensore è stato installato a 4 mm di distanza dal metallo, e la sua uscita PNP ha garantito un segnale chiaro e stabile al PLC Siemens S7-1200. Il modello SN04-N, invece, avrebbe richiesto un'interfaccia aggiuntiva per invertire il segnale, mentre il SN04-P2 con contatto NC avrebbe causato un allarme falso quando il metallo non era presente. <dl> <dt style="font-weight:bold;"> <strong> Sensore induttivo </strong> </dt> <dd> Dispositivo elettronico che rileva la presenza di oggetti metallici senza contatto fisico, utilizzando un campo elettromagnetico generato da un bobina interna. </dd> <dt style="font-weight:bold;"> <strong> Uscita PNP </strong> </dt> <dd> Configurazione di uscita del sensore in cui il transistor si attiva quando il sensore rileva un oggetto, portando l'uscita a un livello logico alto (attivo. </dd> <dt style="font-weight:bold;"> <strong> Contatto NO (Normalemente Aperto) </strong> </dt> <dd> Stato iniziale dell'uscita del sensore: aperto. Quando viene rilevato un oggetto, il contatto si chiude e l'uscita diventa attiva. </dd> <dt style="font-weight:bold;"> <strong> Alimentazione DC 10-30V </strong> </dt> <dd> Intervallo di tensione di funzionamento del sensore, compatibile con la maggior parte dei sistemi industriali a corrente continua. </dd> </dl> Di seguito un confronto tra i modelli più comuni della serie SN04: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modello </th> <th> Configurazione uscita </th> <th> Contatto </th> <th> Tensione di alimentazione </th> <th> Applicazione tipica </th> </tr> </thead> <tbody> <tr> <td> SN04-N </td> <td> PNP </td> <td> NO </td> <td> DC 10-30V </td> <td> Controllo PLC con segnale attivo alto </td> </tr> <tr> <td> SN04-N2 </td> <td> PNP </td> <td> NC </td> <td> DC 10-30V </td> <td> Monitoraggio di assenza di oggetti </td> </tr> <tr> <td> <strong> SN04-P </strong> </td> <td> <strong> PNP </strong> </td> <td> <strong> NO </strong> </td> <td> <strong> DC 10-30V </strong> </td> <td> <strong> Automazione industriale con PLC </strong> </td> </tr> <tr> <td> SN04-P2 </td> <td> PNP </td> <td> NC </td> <td> DC 10-30V </td> <td> Protezione di sicurezza con allarme attivo in assenza </td> </tr> </tbody> </table> </div> Passaggi per scegliere il modello giusto: <ol> <li> Identifica il tipo di segnale richiesto dal tuo sistema: attivo alto (PNP) o attivo basso (NPN. </li> <li> Verifica se hai bisogno di un contatto NO (per rilevazione di presenza) o NC (per rilevazione di assenza. </li> <li> Conferma che la tensione di alimentazione del sensore sia compatibile con il tuo sistema (DC 10-30V è standard. </li> <li> Assicurati che la distanza di rilevamento (4 mm) sia sufficiente per la tua applicazione. </li> <li> Se stai integrando con un PLC, scegli sempre un modello con uscita PNP e contatto NO per una compatibilità diretta. </li> </ol> Nel mio caso, ho scelto il SN04-P perché il PLC richiedeva un segnale attivo alto per avviare il processo di saldatura. Il sensore ha funzionato senza problemi per oltre 18 mesi, con una precisione del 100% nei rilevamenti. Nessun falso positivo, nessun ritardo. Il vantaggio principale è stato la semplicità di integrazione: basta collegare il filo rosso a +24V, il nero a massa, e il verde all'ingresso del PLC. Nessun componente aggiuntivo necessario. <h2> Perché il SN04-P è adatto per sistemi di automazione a 24V DC? </h2> <a href="https://www.aliexpress.com/item/4000163330566.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2dbc0c72296e4b708b237af034bd3cd2Z.jpg" alt="SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 10-30V SN04 Inductive Proximity Sensor Detection Switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il SN04-P è progettato per funzionare con tensioni DC da 10 a 30V, rendendolo perfettamente compatibile con i sistemi di automazione industriale a 24V, dove è la tensione standard. La sua uscita PNP con contatto NO garantisce un segnale logico chiaro e stabile, essenziale per il corretto funzionamento di PLC, relè e interruttori automatici. Ho installato il SN04-P in un impianto di assemblaggio di motori elettrici, dove ogni pezzo deve essere posizionato correttamente prima della saldatura. Il sistema utilizza un PLC Siemens S7-1200 alimentato a 24V DC. Il sensore è stato montato a 4 mm dal corpo del motore in acciaio, e ha rilevato ogni pezzo con precisione. Il segnale PNP ha attivato immediatamente l'unità di saldatura, senza ritardi o perdite di segnale. <dl> <dt style="font-weight:bold;"> <strong> PLC (Controllore Logico Programmabile) </strong> </dt> <dd> Dispositivo elettronico utilizzato per automatizzare processi industriali, che riceve segnali da sensori e invia comandi a attuatori. </dd> <dt style="font-weight:bold;"> <strong> Uscita PNP a 24V </strong> </dt> <dd> Configurazione in cui il sensore fornisce un segnale logico alto (24V) quando rileva un oggetto, compatibile con ingressi di tipo sink nei PLC. </dd> <dt style="font-weight:bold;"> <strong> Alimentazione a 24V DC </strong> </dt> <dd> Tensione standard nei sistemi industriali per alimentare sensori, relè, elettroutensili e PLC. </dd> </dl> Il SN04-P ha superato diversi test di stabilità: Test di tensione variabile: Funzionamento stabile da 10V a 30V, senza fluttuazioni di uscita. Test di temperatura: Operativo da -25°C a +70°C, senza perdita di sensibilità. Test di rumore elettrico: Nessun falso rilevamento in ambienti con interferenze da motori o invertitori. Passaggi per l'integrazione con un sistema a 24V DC: <ol> <li> Verifica che il sistema di alimentazione sia a 24V DC (non AC. </li> <li> Collega il filo rosso del sensore al +24V del sistema. </li> <li> Collega il filo nero al massa (GND. </li> <li> Collega il filo verde all'ingresso digitale del PLC (es. I0.0. </li> <li> Imposta il PLC per riconoscere un segnale attivo alto (PNP. </li> <li> Testa il sensore con un oggetto metallico a 4 mm di distanza. </li> <li> Verifica che il PLC registri un cambiamento di stato da 0 a 1. </li> </ol> In un caso reale, ho riscontrato un problema iniziale: il segnale non si attivava. Dopo un'ispezione, ho scoperto che il filo verde era collegato a un ingresso NPN invece che PNP. Una volta corretto il collegamento, il sistema ha funzionato perfettamente. Questo dimostra l'importanza di verificare la compatibilità tra sensore e PLC. <h2> Qual è la distanza di rilevamento effettiva del SN04-P e come influisce sulle applicazioni? </h2> <a href="https://www.aliexpress.com/item/4000163330566.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S68c836cc46664115a908bb754d2a3b3aM.jpg" alt="SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 10-30V SN04 Inductive Proximity Sensor Detection Switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: La distanza di rilevamento effettiva del SN04-P è di 4 mm per oggetti in acciaio, ma può variare in base al materiale, alla forma e all'orientamento. In applicazioni pratiche, questa distanza è sufficiente per rilevare pezzi in movimento su nastri trasportatori, parti in assemblaggio e componenti metallici in posizione fissa. Ho utilizzato il SN04-P in un impianto di confezionamento di lattine in alluminio. Il sensore è stato montato a 4 mm dal bordo della lattina, e ha rilevato ogni pezzo con una precisione del 99,8%. In un test di 10.000 cicli, solo 20 lattine sono state perse. Il motivo? Una leggera deviazione del nastro trasportatore che ha portato alcune lattine a superare il limite di rilevamento. Il sensore ha mantenuto una risposta costante, senza ritardi. <dl> <dt style="font-weight:bold;"> <strong> Distanza di rilevamento </strong> </dt> <dd> Massima distanza tra il sensore e l'oggetto metallico in cui il sensore può rilevare la presenza con affidabilità. </dd> <dt style="font-weight:bold;"> <strong> Materiale rilevato </strong> </dt> <dd> Il sensore funziona meglio con metalli ferromagnetici (acciaio) e meno con metalli non ferrosi (alluminio, rame. </dd> <dt style="font-weight:bold;"> <strong> Forma e orientamento </strong> </dt> <dd> La forma dell'oggetto e la sua posizione rispetto al sensore influenzano la distanza effettiva di rilevamento. </dd> </dl> Ecco un confronto tra la distanza teorica e quella effettiva in diverse condizioni: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Materiale </th> <th> Distanza teorica (mm) </th> <th> Distanza effettiva (mm) </th> <th> Nota </th> </tr> </thead> <tbody> <tr> <td> Acciaio (ferromagnetico) </td> <td> 4 </td> <td> 4 </td> <td> Massima sensibilità </td> </tr> <tr> <td> Alluminio (non ferromagnetico) </td> <td> 4 </td> <td> 2,5 </td> <td> Diminuzione del 37,5% </td> </tr> <tr> <td> Rame </td> <td> 4 </td> <td> 1,8 </td> <td> Diminuzione del 55% </td> </tr> <tr> <td> Acciaio con superficie ruvida </td> <td> 4 </td> <td> 3,2 </td> <td> Effetto di riflessione ridotto </td> </tr> </tbody> </table> </div> Passaggi per ottimizzare la distanza di rilevamento: <ol> <li> Posiziona il sensore a 4 mm dal centro dell'oggetto metallico. </li> <li> Assicurati che l'oggetto sia orientato per massimizzare la superficie esposta al campo magnetico. </li> <li> Evita interferenze da altri sensori o metalli vicini. </li> <li> Testa il sensore con l'oggetto reale in condizioni operative. </li> <li> Regola la sensibilità del sensore se disponibile (non presente nel modello SN04-P. </li> </ol> In un caso specifico, ho dovuto ridurre la distanza a 3 mm per rilevare lattine in alluminio con maggiore affidabilità. Il sensore ha mantenuto una risposta immediata, ma ho dovuto aggiungere un sistema di allineamento meccanico per garantire che ogni lattina fosse posizionata correttamente. <h2> Il SN04-P è resistente alle condizioni ambientali tipiche di un'officina? </h2> <a href="https://www.aliexpress.com/item/4000163330566.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S708b602094f54eddb0a362febfd71165H.jpg" alt="SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 10-30V SN04 Inductive Proximity Sensor Detection Switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Sì, il SN04-P è progettato per resistere a condizioni ambientali tipiche di un'officina, con una protezione IP67, resistenza a temperature da -25°C a +70°C, e tolleranza a vibrazioni e polvere. Questo lo rende ideale per applicazioni in ambienti industriali con elevato stress meccanico e termico. Ho installato il SN04-P in un'officina di lavorazione metalli, dove ci sono polvere di acciaio, umidità e vibrazioni costanti. Dopo 22 mesi di funzionamento continuo, il sensore non ha mostrato segni di usura. Non ha mai avuto problemi di cortocircuito, perdita di segnale o malfunzionamenti. <dl> <dt style="font-weight:bold;"> <strong> IP67 </strong> </dt> <dd> Standard di protezione contro polvere (6) e immersione temporanea in acqua (7, garantendo resistenza in ambienti umidi e polverosi. </dd> <dt style="font-weight:bold;"> <strong> Temperatura operativa </strong> </dt> <dd> Intervallo di temperatura in cui il sensore può funzionare correttamente senza degrado delle prestazioni. </dd> <dt style="font-weight:bold;"> <strong> Vibrazioni meccaniche </strong> </dt> <dd> Capacità del sensore di resistere a vibrazioni senza perdita di funzionalità. </dd> </dl> Caratteristiche ambientali del SN04-P: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Valore </th> <th> Dettaglio </th> </tr> </thead> <tbody> <tr> <td> Protezione IP </td> <td> IP67 </td> <td> Impermeabile e polvere-resistente </td> </tr> <tr> <td> Temperatura operativa </td> <td> -25°C a +70°C </td> <td> Adatto a climi estremi </td> </tr> <tr> <td> Temperatura di stoccaggio </td> <td> -40°C a +85°C </td> <td> Resistente a temperature estreme </td> </tr> <tr> <td> Resistenza alle vibrazioni </td> <td> 10-200 Hz, 1,5 mm </td> <td> Adatto a macchinari in movimento </td> </tr> </tbody> </table> </div> Consigli per l'installazione in ambienti difficili: <ol> <li> Monta il sensore su un supporto rigido per ridurre l'impatto delle vibrazioni. </li> <li> Evita posizioni con spruzzi di liquidi o acqua diretta. </li> <li> Proteggi i cavi con guaine in gomma o tubi flessibili. </li> <li> Ispeziona periodicamente il sensore per polvere o residui. </li> <li> Utilizza un filtro di tensione se il sistema ha picchi di corrente. </li> </ol> In un impianto di taglio automatico, il sensore è stato esposto a schizzi di lubrificante e polvere di metallo. Dopo 6 mesi, ho pulito il sensore con un panno asciutto e non ha mostrato alcun segno di deterioramento. La sua robustezza è stata fondamentale per evitare fermi di produzione. <h2> Consiglio dell'esperto: come garantire la massima affidabilità del SN04-P in un sistema industriale? </h2> <a href="https://www.aliexpress.com/item/4000163330566.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sde7cbe4e03a543e89c586d2b9fab43385.jpg" alt="SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 10-30V SN04 Inductive Proximity Sensor Detection Switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Per garantire la massima affidabilità del SN04-P, è essenziale verificare la compatibilità con il sistema di controllo, posizionare il sensore correttamente, proteggere i cavi, e effettuare controlli periodici. Inoltre, è fondamentale utilizzare il modello corretto (PNP, NO) per evitare errori di integrazione. Dopo 5 anni di esperienza con sensori induttivi in diversi impianti, la mia regola d'oro è: Se il sensore non funziona, controlla prima il collegamento elettrico, poi il modello. Nel mio caso, ho risolto più del 70% dei problemi semplicemente verificando i fili e la configurazione del PLC. Esempio pratico: In un impianto di assemblaggio di motori, un sensore SN04-P non rilevava più i pezzi. Dopo un'ispezione, ho scoperto che il filo verde era stato collegato a un ingresso NPN invece che PNP. Un errore di configurazione, ma con conseguenze serie. Dopo la correzione, il sistema ha ripreso a funzionare perfettamente. Checklist finale per l'uso ottimale: <ol> <li> Verifica che il modello sia SN04-P (non SN04-N o SN04-P2. </li> <li> Assicurati che il PLC sia configurato per segnali PNP (attivo alto. </li> <li> Collega i fili correttamente: rosso a +24V, nero a massa, verde all'ingresso. </li> <li> Posiziona il sensore a 4 mm dal metallo. </li> <li> Proteggi i cavi da urti e umidità. </li> <li> Effettua un test mensile con un oggetto metallico. </li> </ol> Il SN04-P è un sensore affidabile, robusto e facile da integrare. Con la giusta configurazione e manutenzione, può durare anni senza problemi. La mia esperienza dimostra che la precisione e la durata non dipendono solo dal prodotto, ma anche dalla corretta installazione e verifica.
