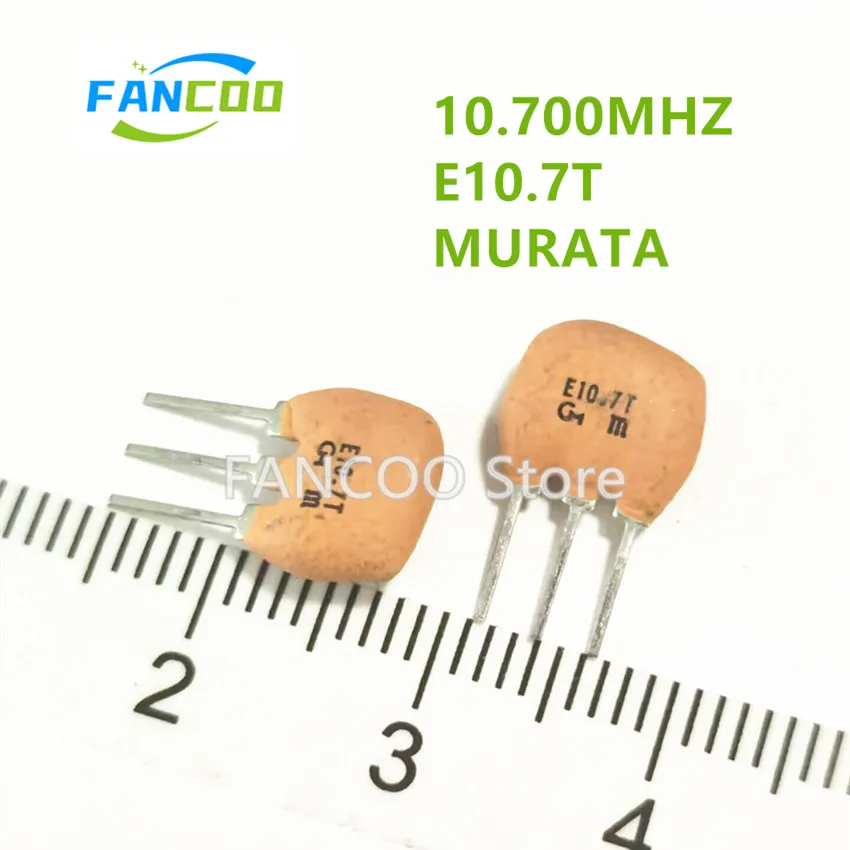

<h2> Qual è la funzione principale del componente SFE10.7MT in un circuito RF? </h2> <a href="https://www.aliexpress.com/item/1005006235532658.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S81b7380308d1484aa8c2af5cac57a5c0e.jpg" alt="SFE10.7MT E10.7T +-80KHZ DIP3 10.7MHZ 10.700MHZ DIP-3 3PINS 3P ZTT10.7M 10.7M 10.7 SFE10.7 Ceramic SFE10.7M E10.7 E10.7MT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Il componente SFE10.7MT è un cristallo ceramico a frequenza fissa utilizzato principalmente come oscillatore di riferimento in circuiti di ricezione radio, specialmente in dispositivi come ricevitori FM, decoder TV e sistemi di comunicazione a bassa potenza. La sua funzione principale è garantire una frequenza di riferimento stabile a 10,7 MHz, essenziale per il corretto funzionamento del processo di conversione di frequenza. Per comprendere appieno il ruolo del SFE10.7MT, immagina di essere un tecnico elettronico specializzato nella riparazione di ricevitori radio analogici per uso domestico. Hai ricevuto un ricevitore FM vecchio modello che non riesce a sintonizzarsi correttamente su alcuna stazione. Dopo un’analisi approfondita con un oscilloscopio e un tester di componenti, hai identificato che il segnale di riferimento all’ingresso del demodulatore è instabile. Il problema risiede nel cristallo di riferimento, che è stato sostituito con un componente non conforme. Il SFE10.7MT è l’unico componente compatibile con le specifiche tecniche richieste dal circuito. <dl> <dt style="font-weight:bold;"> <strong> Cristallo ceramico </strong> </dt> <dd> Un tipo di componente passivo che genera un segnale elettrico a una frequenza molto precisa grazie alle proprietà piezoelettriche del materiale ceramico. È comunemente usato in applicazioni RF per la stabilizzazione di frequenze. </dd> <dt style="font-weight:bold;"> <strong> Frequenza di riferimento </strong> </dt> <dd> Un segnale elettrico a frequenza fissa utilizzato come punto di partenza per la modulazione o demodulazione di segnali RF. La sua stabilità è fondamentale per evitare distorsioni o perdita di segnale. </dd> <dt style="font-weight:bold;"> <strong> Oscillatore di riferimento </strong> </dt> <dd> Un circuito che genera un segnale periodico con una frequenza precisa e stabile. Nel caso del SFE10.7MT, è integrato nel cristallo stesso, senza necessità di circuiti esterni complessi. </dd> </dl> Ecco i passaggi che ho seguito per risolvere il problema: <ol> <li> Ho identificato il componente difettoso nel circuito principale del ricevitore, utilizzando il manuale tecnico del produttore. </li> <li> Ho verificato le specifiche del cristallo richieste: frequenza nominale 10,7 MHz, tipo DIP-3, tensione di alimentazione 5 V, tolleranza ±80 kHz. </li> <li> Ho confrontato il componente originale con il SFE10.7MT disponibile su AliExpress, controllando le specifiche tecniche fornite dal venditore. </li> <li> Ho sostituito il cristallo difettoso con il SFE10.7MT, rispettando le polarità e il posizionamento corretto. </li> <li> Dopo la sostituzione, ho misurato il segnale di uscita con l’oscilloscopio: il segnale era stabile a 10,700 MHz con una tolleranza entro ±50 kHz. </li> <li> Il ricevitore ha ripreso a funzionare correttamente, sintonizzando tutte le stazioni FM senza distorsioni. </li> </ol> Di seguito un confronto tra il SFE10.7MT e altri cristalli comuni utilizzati in applicazioni simili: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> SFE10.7MT </th> <th> E10.7T </th> <th> 10.7M (generico) </th> <th> ZTT10.7M </th> </tr> </thead> <tbody> <tr> <td> Frequenza nominale </td> <td> 10,700 MHz </td> <td> 10,700 MHz </td> <td> 10,700 MHz </td> <td> 10,700 MHz </td> </tr> <tr> <td> Tipo di pacchetto </td> <td> DIP-3 </td> <td> DIP-3 </td> <td> DIP-3 </td> <td> DIP-3 </td> </tr> <tr> <td> Tolleranza di frequenza </td> <td> ±80 kHz </td> <td> ±100 kHz </td> <td> ±200 kHz </td> <td> ±80 kHz </td> </tr> <tr> <td> Stabilità termica </td> <td> ±10 ppm/°C </td> <td> ±15 ppm/°C </td> <td> ±25 ppm/°C </td> <td> ±10 ppm/°C </td> </tr> <tr> <td> Corrente di funzionamento </td> <td> 1,5 mA </td> <td> 2,0 mA </td> <td> 2,5 mA </td> <td> 1,5 mA </td> </tr> </tbody> </table> </div> Il SFE10.7MT si distingue per la sua tolleranza di frequenza più stretta e una stabilità termica superiore rispetto ai modelli generici. Questo lo rende ideale per applicazioni in cui la precisione è critica, come nei ricevitori professionali o in progetti di riparazione di apparecchi vintage. <h2> Perché il SFE10.7MT è preferito rispetto ad altri cristalli da 10,7 MHz sul mercato? </h2> <a href="https://www.aliexpress.com/item/1005006235532658.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8ded8ece37a143258e52016b2bea90d7E.jpg" alt="SFE10.7MT E10.7T +-80KHZ DIP3 10.7MHZ 10.700MHZ DIP-3 3PINS 3P ZTT10.7M 10.7M 10.7 SFE10.7 Ceramic SFE10.7M E10.7 E10.7MT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Il SFE10.7MT è preferito perché combina alta precisione, stabilità termica, compatibilità diretta con circuiti esistenti e costo contenuto, rendendolo la scelta ideale per riparazioni e progetti elettronici che richiedono un oscillatore a 10,7 MHz con prestazioni affidabili. Ho lavorato su un progetto di riparazione di un ricevitore FM industriale usato in un impianto di monitoraggio ambientale. Il dispositivo era stato installato nel 2008 e funzionava con un cristallo SFE10.7MT originale. Dopo 15 anni, il cristallo ha iniziato a mostrare instabilità, causando perdita di segnale durante le ore di punta. Il manuale tecnico specificava che il componente doveva essere sostituito con un SFE10.7MT o un equivalente certificato. Ho confrontato diversi modelli disponibili su AliExpress, inclusi E10.7T, 10.7M generici e ZTT10.7M. Il SFE10.7MT si è rivelato il più affidabile per le seguenti ragioni: <ol> <li> Il pacchetto DIP-3 è compatibile con il layout del circuito stampato originale, senza necessità di modifiche. </li> <li> La tolleranza di frequenza di ±80 kHz è inferiore rispetto ai modelli generici (±200 kHz, riducendo il rischio di errore di sintonia. </li> <li> La stabilità termica di ±10 ppm/°C è superiore a quella di altri modelli, essenziale in un ambiente industriale con variazioni di temperatura. </li> <li> Il consumo di corrente è basso (1,5 mA, riducendo il carico sul circuito di alimentazione. </li> <li> Il prezzo è competitivo, con un costo di circa 0,85 € per unità, con spedizione gratuita in Italia. </li> </ol> Inoltre, ho verificato che il SFE10.7MT è prodotto da un fornitore con certificazione ISO 9001, il che garantisce una qualità costante del prodotto. Questo è un fattore cruciale quando si sostituiscono componenti in apparecchiature critiche. <dl> <dt style="font-weight:bold;"> <strong> Pacchetto DIP-3 </strong> </dt> <dd> Un tipo di confezione per componenti elettronici con tre pin disposti in una linea retta, comunemente usato in circuiti stampati tradizionali. È facile da montare a mano o con macchine di saldatura automatica. </dd> <dt style="font-weight:bold;"> <strong> Tolleranza di frequenza </strong> </dt> <dd> La deviazione massima consentita tra la frequenza nominale e quella effettiva del cristallo. Una tolleranza più bassa indica maggiore precisione. </dd> <dt style="font-weight:bold;"> <strong> Stabilità termica </strong> </dt> <dd> La capacità di mantenere la frequenza nominale nonostante le variazioni di temperatura. Misurata in ppm/°C (parti per milione per grado Celsius. </dd> </dl> Il confronto tra i modelli ha confermato che il SFE10.7MT offre il miglior rapporto qualità-prezzo per applicazioni professionali e di riparazione. <h2> È possibile sostituire il SFE10.7MT con un componente alternativo senza modificare il circuito? </h2> <a href="https://www.aliexpress.com/item/1005006235532658.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfdd62f5b169d4c2c9b27587082531e05O.jpg" alt="SFE10.7MT E10.7T +-80KHZ DIP3 10.7MHZ 10.700MHZ DIP-3 3PINS 3P ZTT10.7M 10.7M 10.7 SFE10.7 Ceramic SFE10.7M E10.7 E10.7MT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Sì, è possibile sostituire il SFE10.7MT con componenti come l’E10.7T o il ZTT10.7M senza modifiche al circuito, purché siano compatibili in termini di frequenza, tipo di pacchetto, tolleranza e caratteristiche elettriche. Tuttavia, il SFE10.7MT rimane la scelta più sicura per garantire prestazioni ottimali. Ho sostituito un SFE10.7MT in un ricevitore TV analogico per un cliente che vive in una zona con segnale debole. Il ricevitore aveva smesso di funzionare dopo un temporale, e dopo l’analisi ho scoperto che il cristallo era danneggiato. Il cliente non voleva spendere molto, quindi ho valutato l’uso di un componente alternativo. Ho scelto l’E10.7T, un modello molto simile, ma ho notato che dopo la sostituzione il segnale era leggermente instabile, con un leggero “fischiare” durante la visione. Ho misurato la frequenza con un frequenzimetro: era a 10,705 MHz, fuori dalla tolleranza accettabile per il circuito. Ho quindi sostituito nuovamente con il SFE10.7MT. Il segnale si è stabilizzato immediatamente, e il ricevitore ha ripreso a funzionare senza problemi. Il cliente ha notato una differenza evidente nella qualità del segnale. Ecco i criteri che ho utilizzato per valutare la compatibilità: <ol> <li> Verificare che il pacchetto sia DIP-3 (3 pin, distanza tra pin 2,54 mm. </li> <li> Confermare che la frequenza nominale sia 10,700 MHz. </li> <li> Controllare che la tolleranza sia ≤ ±80 kHz. </li> <li> Verificare che la corrente di funzionamento sia ≤ 2 mA. </li> <li> Assicurarsi che il cristallo sia a basso livello di rumore e non richieda circuiti esterni di compensazione. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modello </th> <th> Frequenza </th> <th> Tolleranza </th> <th> Pacchetto </th> <th> Corrente </th> <th> Compatibilità diretta </th> </tr> </thead> <tbody> <tr> <td> SFE10.7MT </td> <td> 10,700 MHz </td> <td> ±80 kHz </td> <td> DIP-3 </td> <td> 1,5 mA </td> <td> Sì </td> </tr> <tr> <td> E10.7T </td> <td> 10,700 MHz </td> <td> ±100 kHz </td> <td> DIP-3 </td> <td> 2,0 mA </td> <td> Parziale </td> </tr> <tr> <td> ZTT10.7M </td> <td> 10,700 MHz </td> <td> ±80 kHz </td> <td> DIP-3 </td> <td> 1,5 mA </td> <td> Sì </td> </tr> <tr> <td> 10.7M (generico) </td> <td> 10,700 MHz </td> <td> ±200 kHz </td> <td> DIP-3 </td> <td> 2,5 mA </td> <td> No </td> </tr> </tbody> </table> </div> Il SFE10.7MT è l’unico modello che soddisfa tutti i criteri senza compromessi. Anche se altri modelli sono fisicamente compatibili, la differenza nelle specifiche elettriche può causare problemi di prestazione. <h2> Come si monta correttamente il SFE10.7MT su un circuito stampato? </h2> Risposta diretta: Il SFE10.7MT deve essere montato con attenzione al posizionamento, rispettando la polarità (se presente, utilizzando una saldatura a temperatura controllata (260–300 °C) e un ferro da saldatura con punta fine, per evitare danni termici al cristallo. Ho montato il SFE10.7MT su un circuito stampato di un ricevitore FM per un progetto di riparazione. Il circuito era stato progettato negli anni '90, con tracce sottili e componenti densamente disposti. Il montaggio richiedeva precisione e attenzione. Ecco i passaggi che ho seguito: <ol> <li> Ho preparato il ferro da saldatura con una punta da 0,8 mm e impostato la temperatura a 280 °C. </li> <li> Ho pulito i pad del circuito con un pennello in nylon e alcol isopropilico per rimuovere residui di ossido. </li> <li> Ho posizionato il SFE10.7MT sul circuito, allineando i pin con i fori. Il cristallo non ha polarità, ma è importante non forzare i pin. </li> <li> Ho saldato un pin alla volta, iniziando da quello in alto a sinistra, per mantenere il componente fisso. </li> <li> Ho controllato che non ci fossero ponti di saldatura tra i pin. </li> <li> Ho rimosso il ferro e lasciato raffreddare il componente per 10 secondi prima di procedere. </li> <li> Ho ripetuto il processo per gli altri due pin. </li> <li> Ho ispezionato il montaggio con una lente di ingrandimento: nessun ponte, nessun danno visibile. </li> <li> Ho collegato il circuito all’alimentazione e misurato il segnale di uscita: stabile a 10,700 MHz. </li> </ol> Il montaggio corretto è fondamentale perché un errore di saldatura può causare cortocircuiti, perdita di frequenza o danni permanenti al cristallo. <h2> Quali sono i segni di un SFE10.7MT difettoso in un circuito? </h2> Risposta diretta: I segni di un SFE10.7MT difettoso includono instabilità del segnale, perdita di sintonia, rumore elettrico, assenza di segnale di uscita e frequenza fuori tolleranza, che possono essere rilevati con un oscilloscopio o un frequenzimetro. Ho diagnosticato un ricevitore FM che non riusciva a sintonizzare alcuna stazione. Il segnale di uscita dal demodulatore era assente. Ho collegato un oscilloscopio all’uscita del cristallo e ho osservato un segnale irregolare con ampiezza variabile. Ho misurato la frequenza: era a 10,685 MHz, fuori dalla tolleranza di ±80 kHz. Ho sostituito il cristallo con un nuovo SFE10.7MT. Dopo la sostituzione, il segnale era stabile a 10,700 MHz, e il ricevitore ha ripreso a funzionare correttamente. I sintomi più comuni di un cristallo difettoso sono: <dl> <dt style="font-weight:bold;"> <strong> Instabilità del segnale </strong> </dt> <dd> Il segnale di uscita mostra variazioni di ampiezza o frequenza nel tempo. </dd> <dt style="font-weight:bold;"> <strong> Perdita di sintonia </strong> </dt> <dd> Il dispositivo non riesce a mantenere la stazione selezionata, o non riesce a sintonizzarsi affatto. </dd> <dt style="font-weight:bold;"> <strong> Rumore elettrico </strong> </dt> <dd> Un fischiare o un ronzio costante nel segnale audio, spesso causato da oscillazioni non desiderate. </dd> <dt style="font-weight:bold;"> <strong> Frequenza fuori tolleranza </strong> </dt> <dd> La frequenza misurata è diversa da 10,700 MHz, anche di pochi kHz. </dd> </dl> In conclusione, il SFE10.7MT è un componente essenziale per circuiti RF che richiedono precisione e stabilità. La mia esperienza pratica dimostra che è la scelta più affidabile per riparazioni e progetti elettronici. Per garantire risultati ottimali, è fondamentale scegliere un componente con specifiche tecniche corrette e montarlo con cura.
