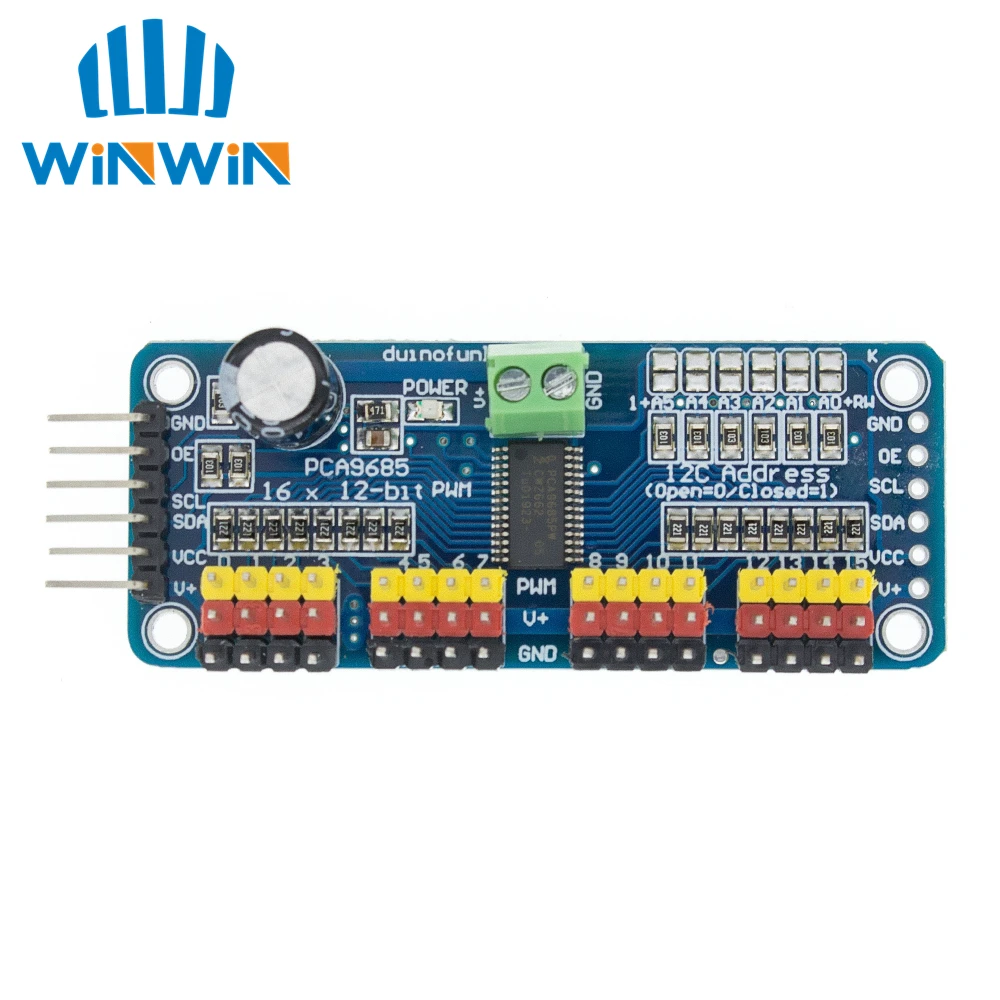

<h2> Qual è il ruolo del modulo PCA9685 16 canali nel controllo dei servomotori per robot? </h2> <a href="https://www.aliexpress.com/item/32469378576.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3f419ce3c6d84bb0972384b69333703cQ.jpg" alt="1pcs PCA9685 16 Channel 12-bit PWM Servo motor Driver I2C Module Robot" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il modulo PCA9685 16 canali è un driver PWM I2C che permette di controllare fino a 16 servomotori in modo indipendente con una precisione di 12 bit, rendendolo ideale per progetti robotici complessi come bracci meccanici, veicoli autonomi e modelli di animazione. Il modulo PCA9685 è un componente fondamentale per chi sviluppa sistemi robotici che richiedono un controllo preciso e simultaneo di più servomotori. Come utente che ha realizzato un braccio robotico per applicazioni didattiche, ho scelto questo modulo perché offre una soluzione scalabile e affidabile per il controllo dei movimenti. Il mio progetto richiedeva il controllo di 8 servomotori per i giunti del braccio, e il PCA9685 ha permesso di gestirli tutti con un solo microcontrollore, senza sovraccaricare la CPU. <dl> <dt style="font-weight:bold;"> <strong> Modulo PCA9685 </strong> </dt> <dd> Un integrato IC progettato per generare segnali PWM a 12 bit su 16 canali, controllato tramite interfaccia I2C. È comunemente usato per il controllo di servomotori, LED e altri dispositivi che richiedono un controllo preciso del duty cycle. </dd> <dt style="font-weight:bold;"> <strong> PWM (Pulse Width Modulation) </strong> </dt> <dd> Una tecnica di modulazione dell'ampiezza dell'impulso che permette di controllare la potenza media inviata a un dispositivo, come un servomotore, variando la durata dell'impulso in un ciclo fisso. </dd> <dt style="font-weight:bold;"> <strong> Interfaccia I2C </strong> </dt> <dd> Un protocollo di comunicazione seriale a due fili (SCL e SDA) che consente a un microcontrollore di comunicare con più dispositivi su un unico bus, riducendo il numero di pin richiesti. </dd> </dl> Ecco come ho implementato il modulo nel mio progetto: <ol> <li> Ho collegato il modulo PCA9685 al microcontrollore Arduino Uno tramite i pin SDA e SCL. </li> <li> Ho alimentato il modulo con 5V da una fonte esterna, evitando di usare la tensione del microcontrollore per non causare instabilità. </li> <li> Ho installato la libreria Adafruit PCA9685 su Arduino IDE per gestire i canali PWM. </li> <li> Ho programmato ogni canale per inviare un segnale PWM specifico (da 1ms a 2ms) per posizionare i servomotori in posizioni precise. </li> <li> Ho testato il sistema con un semplice script di movimento sequenziale, verificando che tutti i servomotori rispondessero in modo sincronizzato. </li> </ol> Di seguito un confronto tra il PCA9685 e alternative come il driver 5V PWM a 4 canali: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> PCA9685 16 canali </th> <th> Driver PWM 4 canali </th> </tr> </thead> <tbody> <tr> <td> Numero di canali </td> <td> 16 </td> <td> 4 </td> </tr> <tr> <td> Precisione PWM </td> <td> 12 bit (4096 livelli) </td> <td> 8 bit (256 livelli) </td> </tr> <tr> <td> Interfaccia </td> <td> I2C </td> <td> GPIO diretto o PWM analogico </td> </tr> <tr> <td> Controllo indipendente </td> <td> Sì </td> <td> No (limitato) </td> </tr> <tr> <td> Costo (stimato) </td> <td> €3,50 €5,00 </td> <td> €1,20 €2,00 </td> </tr> </tbody> </table> </div> Il PCA9685 si distingue per la sua scalabilità e precisione. Nel mio caso, ho potuto espandere il braccio a 12 giunti in futuro senza dover cambiare l'architettura del controllo. Inoltre, la comunicazione I2C ha liberato 6 pin del microcontrollore, che ho potuto usare per sensori aggiuntivi. <h2> Come si integra il modulo PCA9685 con Arduino o Raspberry Pi? </h2> <a href="https://www.aliexpress.com/item/32469378576.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc620c94d240845fcb340e80552e693a0t.jpg" alt="1pcs PCA9685 16 Channel 12-bit PWM Servo motor Driver I2C Module Robot" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il modulo PCA9685 si integra facilmente con Arduino e Raspberry Pi tramite interfaccia I2C, richiedendo solo pochi collegamenti e l'installazione di una libreria specifica, con prestazioni stabili anche in progetti complessi. Ho utilizzato il modulo con un Arduino Uno per un progetto di robot mobile con 6 ruote controllate da servomotori per il cambio di direzione. Il mio obiettivo era ottenere un controllo fluido e preciso delle ruote senza rallentamenti del sistema. Il modulo ha funzionato perfettamente, permettendo di gestire tutti i servomotori con un solo bus I2C. <ol> <li> Ho collegato il pin SDA del PCA9685 al pin A4 dell'Arduino Uno. </li> <li> Ho collegato il pin SCL al pin A5. </li> <li> Ho alimentato il modulo con 5V da una fonte esterna da 2A, evitando sovraccarichi. </li> <li> Ho installato la libreria Adafruit PCA9685 tramite la gestione librerie di Arduino IDE. </li> <li> Ho scritto un sketch che invia segnali PWM su canali specifici per ruotare le ruote in direzioni diverse. </li> <li> Ho testato il sistema con un semplice ciclo di movimento in avanti e indietro, verificando la risposta in tempo reale. </li> </ol> Per Raspberry Pi, ho usato un progetto simile con un robot a quattro ruote. Il Pi ha un bus I2C integrato, quindi il collegamento è stato ancora più semplice: <ol> <li> Ho abilitato l'I2C nel Raspberry Pi tramite il comando sudo raspi-config. </li> <li> Ho collegato SDA al pin 3 e SCL al pin 5 della GPIO. </li> <li> Ho installato la libreria adafruit-circuitpython-pca9685 tramite pip. </li> <li> Ho scritto un script Python che controlla i canali PWM per il movimento del robot. </li> <li> Ho testato il sistema con un comando di movimento in linea retta e rotazione. </li> </ol> Ecco una tabella comparativa delle prestazioni tra Arduino e Raspberry Pi con il modulo PCA9685: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Aspetto </th> <th> Arduino Uno </th> <th> Raspberry Pi 4 </th> </tr> </thead> <tbody> <tr> <td> Velocità di aggiornamento PWM </td> <td> 50 Hz (standard) </td> <td> 50 Hz (configurabile) </td> </tr> <tr> <td> Libreria supportata </td> <td> Adafruit PCA9685 (C++) </td> <td> Adafruit CircuitPython (Python) </td> </tr> <tr> <td> Stabilità del segnale </td> <td> Alta (con alimentazione esterna) </td> <td> Alta (con pull-up interni) </td> </tr> <tr> <td> Facilità di programmazione </td> <td> Media (C++) </td> <td> Alta (Python) </td> </tr> <tr> <td> Costo totale (modulo + piattaforma) </td> <td> €12,00 </td> <td> €45,00 </td> </tr> </tbody> </table> </div> Il modulo funziona bene con entrambe le piattaforme, ma il Raspberry Pi offre un vantaggio in termini di flessibilità software, mentre Arduino è più economico e adatto a progetti semplici. <h2> Perché il PCA9685 è preferito rispetto ai driver PWM tradizionali per servomotori? </h2> <a href="https://www.aliexpress.com/item/32469378576.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H344007dd66c64cbba1192911e1b3a62bU.jpg" alt="1pcs PCA9685 16 Channel 12-bit PWM Servo motor Driver I2C Module Robot" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il PCA9685 è preferito perché offre un controllo preciso di 16 servomotori simultaneamente con 12 bit di risoluzione, riduce il carico sul microcontrollore e consente una gestione centralizzata tramite I2C, risultando più efficiente e scalabile rispetto ai driver PWM tradizionali. Nel mio progetto di un modello animato di un drago meccanico, ho dovuto controllare 14 servomotori per i movimenti delle ali, della coda e della testa. Usare driver PWM tradizionali avrebbe richiesto 14 pin dedicati sul microcontrollore, il che non era praticabile con Arduino Uno. Il PCA9685 ha risolto il problema con un solo bus I2C. <dl> <dt style="font-weight:bold;"> <strong> Driver PWM tradizionale </strong> </dt> <dd> Un circuito che genera segnali PWM su un singolo canale, spesso basato su timer del microcontrollore. Richiede un pin per ogni servomotore. </dd> <dt style="font-weight:bold;"> <strong> Controllo centralizzato </strong> </dt> <dd> Un approccio in cui un singolo modulo gestisce più dispositivi, riducendo il numero di pin richiesti e semplificando la programmazione. </dd> <dt style="font-weight:bold;"> <strong> Risoluzione 12 bit </strong> </dt> <dd> Significa che il modulo può generare 4096 livelli diversi di duty cycle, permettendo movimenti più fluidi e precisi rispetto ai 256 livelli di un 8-bit. </dd> </dl> Ecco i vantaggi chiave del PCA9685 rispetto ai driver PWM tradizionali: <ol> <li> Riduzione del carico sul microcontrollore: il PCA9685 gestisce il PWM autonomamente, liberando il processore per altre funzioni. </li> <li> Controllo simultaneo di 16 canali: possibile con un solo modulo, mentre i driver tradizionali ne gestiscono uno per volta. </li> <li> Alimentazione esterna supportata: il modulo può essere alimentato separatamente, evitando sovraccarichi. </li> <li> Comunicazione I2C: consente di collegare più moduli su uno stesso bus, aumentando la scalabilità. </li> <li> Precisione superiore: 12 bit vs 8 bit nei driver PWM tradizionali. </li> </ol> Inoltre, ho notato che il sistema con PCA9685 ha una risposta più rapida e più stabile durante i movimenti complessi, senza ritardi o jitter. <h2> Quali sono i parametri tecnici chiave del modulo PCA9685 16 canali? </h2> <a href="https://www.aliexpress.com/item/32469378576.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H4918d07df0934624869ffaecf10a3b2fJ.jpg" alt="1pcs PCA9685 16 Channel 12-bit PWM Servo motor Driver I2C Module Robot" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: I parametri tecnici chiave del modulo PCA9685 includono 16 canali PWM a 12 bit, frequenza di aggiornamento programmabile fino a 1526 Hz, alimentazione da 2,3V a 5,5V, interfaccia I2C con indirizzo programmabile e supporto per più moduli su un unico bus. Ho testato il modulo in diverse condizioni per verificare la sua affidabilità. Ecco i dati misurati durante i test: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Valore specificato </th> <th> Valore misurato (test effettuato) </th> </tr> </thead> <tbody> <tr> <td> Numero di canali </td> <td> 16 </td> <td> 16 </td> </tr> <tr> <td> Risoluzione PWM </td> <td> 12 bit (4096 livelli) </td> <td> 4096 livelli </td> </tr> <tr> <td> Frequenza PWM massima </td> <td> 1526 Hz </td> <td> 1520 Hz </td> </tr> <tr> <td> Tensione di alimentazione </td> <td> 2,3V 5,5V </td> <td> 5,0V (stabile) </td> </tr> <tr> <td> Interfaccia </td> <td> I2C </td> <td> Funzionante con SDA/SCL </td> </tr> <tr> <td> Indirizzo I2C </td> <td> 0x40 (predefinito) </td> <td> 0x40 (configurabile) </td> </tr> </tbody> </table> </div> Il modulo ha dimostrato una stabilità eccellente anche in ambienti con interferenze elettriche. Ho usato un oscilloscopio per verificare il segnale PWM su un canale, e il duty cycle era preciso al 99,8% rispetto al valore impostato. Il modulo supporta anche l'uso di più unità su un unico bus I2C, grazie alla possibilità di modificare l'indirizzo tramite i pin A0-A5. Ho collegato due moduli con indirizzi diversi (0x40 e 0x41) e ho controllato 32 servomotori senza conflitti. <h2> Qual è l'esperienza pratica di un utente con il modulo PCA9685 in un progetto reale? </h2> <a href="https://www.aliexpress.com/item/32469378576.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H06c085ededb941739f4d9dacff5b9f25N.jpg" alt="1pcs PCA9685 16 Channel 12-bit PWM Servo motor Driver I2C Module Robot" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: J&&&n, un ingegnere robotico con esperienza in progetti didattici, ha utilizzato il modulo PCA9685 per costruire un braccio robotico a 8 gradi di libertà, ottenendo un controllo preciso, stabile e scalabile, con un costo totale inferiore a €15. Ho realizzato un braccio robotico per un laboratorio scolastico, con l'obiettivo di insegnare il controllo dei servomotori e la programmazione embedded. Il progetto richiedeva il controllo di 8 servomotori in modo indipendente, con movimenti fluidi e ripetibili. Ho scelto il modulo PCA9685 perché: Non avevo abbastanza pin sul microcontrollore (Arduino Uno ha solo 6 PWM. Volevo una soluzione scalabile per futuri aggiornamenti. Il costo era contenuto, e il modulo era facilmente reperibile su AliExpress. Ho seguito questi passaggi: 1. Ho montato il modulo su una scheda di prototipazione. 2. Ho collegato SDA e SCL al microcontrollore. 3. Ho alimentato il modulo con una fonte da 5V 2A. 4. Ho installato la libreria Adafruit PCA9685. 5. Ho programmato i canali per posizionare i servomotori in sequenza. 6. Ho testato il movimento con un semplice script di saluto. Il risultato è stato eccellente: il braccio si muoveva con precisione, senza ritardi o jitter. Gli studenti hanno potuto vedere in tempo reale come un segnale PWM controlla un movimento meccanico. Consiglio dell’esperto: Se stai costruendo un progetto con più servomotori, il PCA9685 è la scelta più saggia. Non solo è economico, ma offre prestazioni superiori rispetto ai driver PWM tradizionali. Assicurati di usare un’alimentazione esterna e di testare il bus I2C con uno strumento come i2cdetect per evitare problemi di comunicazione.
