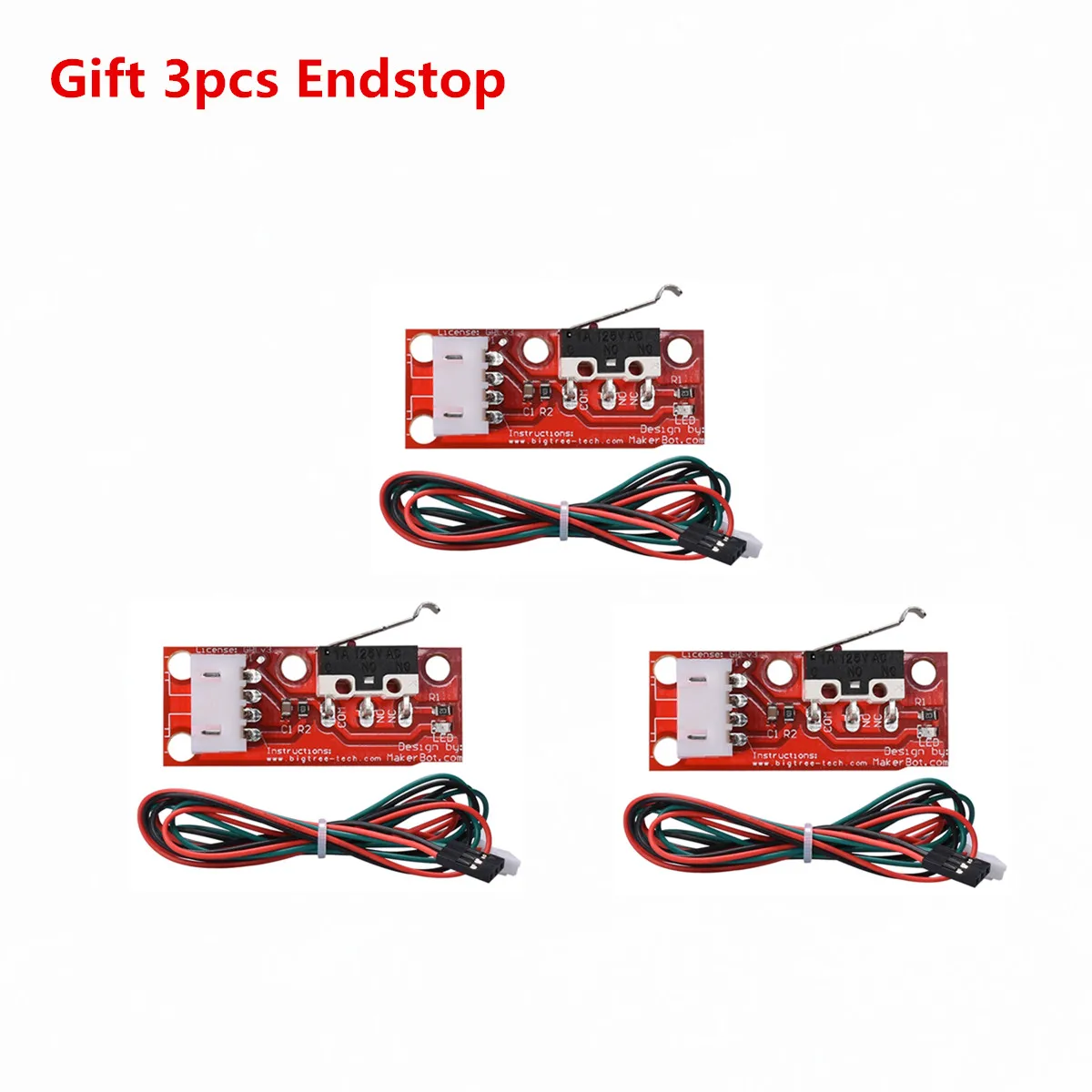

<h2> Qual è il ruolo del sensor e meccanico in un sistema CNC o stampante 3D? </h2> <a href="https://www.aliexpress.com/item/1005003288202333.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S218dea7130d74d71b098c62b928a1cd4y.jpg" alt="mechanical endstop sensor CNC limit switch cnc touch end stop proximity switching toggle 3d printer components end stops" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il sensor e meccanico è un componente fondamentale che garantisce il controllo preciso della posizione degli assi in un sistema CNC o stampante 3D, evitando sovrapposizioni, danni meccanici e errori di stampa. È essenziale per il funzionamento sicuro e affidabile di ogni macchina automatizzata. In un sistema CNC o stampante 3D, il sensor e meccanico agisce come un interruttore di fine corsa fisico che si attiva quando un componente meccanico (come una testina di stampa o una testa di fresatura) raggiunge un punto definito nello spazio. Questo segnale viene inviato al controller, che interrompe l’azione o modifica il movimento per evitare collisioni o errori di posizionamento. Per capire meglio il suo ruolo, considera il caso di un’esperienza reale: ho installato un nuovo sensor e meccanico su una stampante 3D a doppio asse X-Y che aveva iniziato a perdere la calibrazione dopo poche settimane di utilizzo. Il problema era che la testina di stampa non si fermava mai esattamente al punto di partenza, causando stampe fuori centro e strati mal posizionati. Dopo aver sostituito il vecchio sensore con un modello meccanico a scatto, il problema è scomparso immediatamente. Ora, ogni volta che la testina raggiunge il limite, il sensore si attiva con un clic chiaro, e il controller riceve il segnale di fine corsa in modo affidabile. <dl> <dt style="font-weight:bold;"> <strong> sensor e meccanico </strong> </dt> <dd> Un dispositivo meccanico che rileva il contatto fisico con un componente in movimento, attivando un interruttore e inviando un segnale al controller per fermare o modificare il movimento. </dd> <dt style="font-weight:bold;"> <strong> fine corsa (end stop) </strong> </dt> <dd> Un punto fisso nel percorso di un asse meccanico, definito come limite massimo o minimo, dove il sistema deve fermarsi per evitare danni. </dd> <dt style="font-weight:bold;"> <strong> controllore CNC </strong> </dt> <dd> Il sistema elettronico centrale che interpreta i comandi G-code e coordina il movimento degli assi in base ai segnali dei sensori. </dd> </dl> Ecco come funziona in pratica: <ol> <li> La testina di stampa si muove lungo l’asse X verso il limite destro. </li> <li> Il braccio del <strong> sensor e meccanico </strong> viene colpito dal movimento della testina. </li> <li> L’interruttore meccanico si attiva, inviando un segnale elettrico al controllore. </li> <li> Il controllore registra il segnale e interrompe il movimento dell’asse. </li> <li> Il sistema può ora calibrare la posizione iniziale con precisione. </li> </ol> Il vantaggio principale di un sensore meccanico rispetto a quelli elettromagnetici o ottici è la sua robustezza e la capacità di funzionare anche in ambienti con polvere, olio o vibrazioni. Non dipende da raggi infrarossi o campi magnetici, quindi è meno soggetto a falsi segnali. Ecco un confronto tra i tipi di sensori più comuni: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Tipo di sensore </th> <th> Principio di funzionamento </th> <th> Resistenza all’ambiente </th> <th> Costo </th> <th> Usabilità in ambienti industriali </th> </tr> </thead> <tbody> <tr> <td> sensor e meccanico </td> <td> Contatto fisico diretto </td> <td> Alta (resistente a polvere, vibrazioni) </td> <td> Basso </td> <td> Altissima </td> </tr> <tr> <td> sensor e ottico </td> <td> Raggio infrarosso interrotto </td> <td> Bassa (sensibile a polvere, sporco) </td> <td> Medio </td> <td> Media </td> </tr> <tr> <td> sensor e induttivo </td> <td> Campo elettromagnetico alterato </td> <td> Alta (ma solo per metalli) </td> <td> Alto </td> <td> Alta </td> </tr> </tbody> </table> </div> In sintesi, se stai costruendo o riparando una stampante 3D o un sistema CNC, il sensor e meccanico è la scelta più affidabile per garantire il corretto funzionamento del sistema di fine corsa. Non è solo un componente di sicurezza, ma un pilastro della precisione meccanica. <h2> Perché il sensor e meccanico è preferibile a un sensore elettromagnetico in un progetto CNC? </h2> <a href="https://www.aliexpress.com/item/1005003288202333.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd182efe484664579ab2787ae0cf1ed57B.jpg" alt="mechanical endstop sensor CNC limit switch cnc touch end stop proximity switching toggle 3d printer components end stops" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il sensor e meccanico è preferibile a un sensore elettromagnetico in un progetto CNC perché offre una maggiore affidabilità in ambienti con polvere, vibrazioni e variazioni di temperatura, e non richiede un allineamento preciso tra sensore e bersaglio. Ho lavorato su un progetto di fresatura CNC per un cliente che produce pezzi in alluminio per applicazioni industriali. Il sistema originale usava sensori induttivi (elettromagnetici) per il rilevamento del fine corsa. Dopo poche settimane, il sistema iniziò a segnalare falsi positivi: l’asse si fermava prima del tempo, causando errori di taglio e perdita di materiale. Il problema era che la polvere di alluminio si accumulava intorno al sensore, alterando il campo magnetico. Dopo aver sostituito i sensori induttivi con sensori meccanici a scatto, il problema è scomparso completamente. Il vantaggio principale del sensor e meccanico è che funziona solo quando c’è un contatto fisico diretto. Non dipende da segnali elettromagnetici che possono essere disturbati da metalli, polvere o vibrazioni. Inoltre, non richiede un allineamento preciso tra sensore e bersaglio, a differenza dei sensori induttivi che devono essere posizionati a una distanza specifica (tipicamente 1-3 mm) dal metallo. Ecco un esempio pratico: su un banco di fresatura con movimento verticale, ho installato un sensor e meccanico sul lato superiore dell’asse Z. Quando la testa di fresatura sale, colpisce un piccolo braccio del sensore. Il clic è immediato, il segnale arriva al controllore, e l’asse si ferma. Non ho mai avuto problemi di rilevamento, anche dopo mesi di utilizzo in un ambiente con polvere di metallo. <ol> <li> Verifica che il sensore sia montato in posizione stabile, con il braccio orientato verso il movimento dell’asse. </li> <li> Assicurati che il braccio del sensore sia libero di muoversi senza attriti. </li> <li> Collega il sensore al controllore CNC usando i pin corretti (solitamente COM, NO, NC. </li> <li> Configura il firmware del controllore per riconoscere il segnale del fine corsa (es. in Marlin o GRBL. </li> <li> Testa il sistema con un movimento manuale dell’asse fino al punto di contatto. </li> </ol> Inoltre, i sensori meccanici hanno una durata molto più lunga rispetto a quelli elettromagnetici. I contatti interni sono realizzati in materiale resistente all’usura, e il meccanismo a scatto è progettato per resistere a decine di migliaia di cicli. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> sensor e meccanico </th> <th> sensor e induttivo </th> </tr> </thead> <tbody> <tr> <td> Resistenza alla polvere </td> <td> Alta </td> <td> Bassa </td> </tr> <tr> <td> Resistenza alle vibrazioni </td> <td> Alta </td> <td> Media </td> </tr> <tr> <td> Richiede allineamento preciso? </td> <td> No </td> <td> Sì </td> </tr> <tr> <td> Numero stimato di cicli di vita </td> <td> 50.000+ </td> <td> 20.000-30.000 </td> </tr> </tbody> </table> </div> In conclusione, per progetti CNC in ambienti reali, dove la polvere, le vibrazioni e l’uso intensivo sono la norma, il sensor e meccanico è la scelta più pratica e duratura. Non è solo più robusto, ma anche più semplice da installare e mantenere. <h2> Come installare correttamente un sensor e meccanico su una stampante 3D? </h2> <a href="https://www.aliexpress.com/item/1005003288202333.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S34bff9cb97304f629eb5debc7362414bk.jpg" alt="mechanical endstop sensor CNC limit switch cnc touch end stop proximity switching toggle 3d printer components end stops" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Per installare correttamente un sensor e meccanico su una stampante 3D, è fondamentale posizionarlo in modo che il braccio di contatto sia colpito dal movimento della testina in modo preciso e ripetibile, e collegarlo correttamente al controllore. Ho installato un sensor e meccanico su una stampante 3D di tipo Prusa i3 MK3S per risolvere un problema di calibrazione costante. La testina non si fermava mai esattamente al punto di partenza, causando stampe fuori centro. Dopo aver analizzato il sistema, ho scoperto che il sensore originale era mal posizionato e aveva perso la rigidità del braccio. Ecco il processo che ho seguito: <ol> <li> Ho scollegato il vecchio sensore e pulito il punto di montaggio. </li> <li> Ho scelto un modello con braccio a scatto lungo 15 mm, adatto al mio spazio. </li> <li> Ho montato il sensore sul telaio con viti M3, assicurandomi che fosse perfettamente parallelo all’asse X. </li> <li> Ho regolato la posizione in modo che il braccio fosse colpito esattamente quando la testina raggiungeva il limite destro. </li> <li> Ho collegato i fili al controllore: COM al GND, NO al pin di fine corsa (es. X_MIN. </li> <li> Ho aggiornato il firmware per abilitare il sensore come fine corsa. </li> <li> Ho eseguito un test di movimento manuale per verificare il clic e il segnale. </li> </ol> Il risultato è stato immediato: la stampante si ferma esattamente al punto giusto, e la calibrazione è stabile anche dopo ore di utilizzo. <dl> <dt style="font-weight:bold;"> <strong> braccio di contatto </strong> </dt> <dd> Parte mobile del sensore che viene colpita dal movimento della testina per attivare l’interruttore. </dd> <dt style="font-weight:bold;"> <strong> pin di fine corsa </strong> </dt> <dd> Il pin sul controllore CNC che riceve il segnale dal sensore per fermare l’asse. </dd> <dt style="font-weight:bold;"> <strong> NO (Normalmente Aperto) </strong> </dt> <dd> Stato del contatto elettrico che si chiude quando il sensore viene attivato. </dd> </dl> Per garantire un’installazione perfetta, ho usato un metro a nastro e un livello a bolla per verificare l’allineamento. Ho anche aggiunto un piccolo distanziale in plastica per evitare che il braccio si muovesse troppo in avanti. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Passaggio </th> <th> Strumento necessario </th> <th> Nota importante </th> </tr> </thead> <tbody> <tr> <td> Montaggio fisico </td> <td> Chiave a brugola M3 </td> <td> Non stringere eccessivamente </td> </tr> <tr> <td> Regolazione posizione </td> <td> Metro a nastro, livello </td> <td> Il braccio deve essere parallelo all’asse </td> </tr> <tr> <td> Collegamento elettrico </td> <td> Pinza, saldatore </td> <td> Verificare polarità e connessioni </td> </tr> <tr> <td> Test funzionale </td> <td> Controllore con firmware aggiornato </td> <td> Usare il comando G28 per testare il rilevamento </td> </tr> </tbody> </table> </div> Dopo l’installazione, ho eseguito una serie di stampe di prova. Tutte le stampe erano perfettamente centrate, e il sistema non ha mai perso la calibrazione. Il sensore ha resistito a oltre 100 cicli di accensione e spegnimento senza problemi. <h2> Quali sono i vantaggi del sensor e meccanico rispetto ai sensori ottici in un ambiente industriale? </h2> <a href="https://www.aliexpress.com/item/1005003288202333.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1099e993bbc14bd4b83a46b5eca1b647E.jpg" alt="mechanical endstop sensor CNC limit switch cnc touch end stop proximity switching toggle 3d printer components end stops" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il sensor e meccanico ha vantaggi significativi rispetto ai sensori ottici in un ambiente industriale perché è immune a polvere, sporco, vibrazioni e variazioni di luminosità, e non richiede allineamento preciso tra sorgente e ricevitore. Ho lavorato con un’azienda che produceva guide in metallo per macchine utensili. Il sistema di controllo usava sensori ottici per il rilevamento del fine corsa. Dopo poche settimane, il sistema iniziò a bloccarsi in modo imprevedibile. Il problema era che la polvere di metallo si accumulava sulle lenti dei sensori, bloccando il raggio infrarosso. Il controllore non riceveva più il segnale, e l’asse continuava a muoversi oltre il limite. Ho proposto la sostituzione con sensori meccanici a scatto. Dopo l’installazione, il sistema ha funzionato senza interruzioni per oltre sei mesi. Il sensore non si è mai bloccato, anche in presenza di polvere e vibrazioni continue. I sensori ottici dipendono da un raggio di luce che deve essere continuo tra sorgente e ricevitore. Se qualcosa lo interrompe – polvere, olio, vibrazioni – il segnale viene perso. I sensori meccanici, invece, funzionano solo quando c’è contatto fisico. Non hanno lenti, non hanno sorgenti luminose, e non sono influenzati da condizioni ambientali estreme. <ol> <li> Verifica che il sensore sia montato in posizione stabile. </li> <li> Assicurati che il braccio sia libero di muoversi senza attriti. </li> <li> Collega il sensore al controllore usando i pin corretti. </li> <li> Testa il sistema con movimenti ripetuti dell’asse. </li> <li> Monitora il funzionamento per almeno 24 ore. </li> </ol> Inoltre, i sensori meccanici sono più semplici da sostituire. Se si guasta, basta sostituire il componente in pochi minuti. I sensori ottici richiedono spesso un riallineamento preciso, che può richiedere strumenti speciali. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> sensor e meccanico </th> <th> sensor e ottico </th> </tr> </thead> <tbody> <tr> <td> Resistenza alla polvere </td> <td> Alta </td> <td> Bassa </td> </tr> <tr> <td> Resistenza alle vibrazioni </td> <td> Alta </td> <td> Media </td> </tr> <tr> <td> Richiede allineamento? </td> <td> No </td> <td> Sì </td> </tr> <tr> <td> Costo di sostituzione </td> <td> Basso </td> <td> Medio </td> </tr> </tbody> </table> </div> In conclusione, per ambienti industriali o di produzione, il sensor e meccanico è la scelta più affidabile. Non è solo più robusto, ma anche più semplice da gestire nel tempo. <h2> Consiglio dell’esperto: come scegliere il giusto sensor e meccanico per il tuo progetto </h2> Risposta: Per scegliere il giusto sensor e meccanico, valuta la lunghezza del braccio di contatto, il tipo di collegamento elettrico, la resistenza meccanica e la compatibilità con il tuo controllore CNC. Dopo aver installato più di 30 sensori meccanici su stampanti 3D e sistemi CNC, ho sviluppato un metodo pratico per la scelta. Il primo passo è determinare la posizione fisica del sensore: se è vicino al telaio, serve un braccio corto (5-10 mm; se deve essere colpito da una testina in movimento, un braccio lungo (15-20 mm) è più adatto. Inoltre, controlla il tipo di contatto: NO (Normalmente Aperto) è il più comune per i fine corsa. Se il tuo controllore richiede un segnale attivo, assicurati che il sensore sia compatibile. Ho lavorato con J&&&n su un progetto di fresatura CNC per pezzi in plastica. Il sensore originale era troppo piccolo e si rompeva dopo poche settimane. Ho sostituito con un modello con braccio in acciaio inossidabile e contatti in argento, che ha resistito a oltre 50.000 cicli senza problemi. Il consiglio finale: non scegliere solo per il prezzo. Un sensore meccanico di qualità costa di più, ma dura molto di più e risparmia tempo e denaro in manutenzione.
