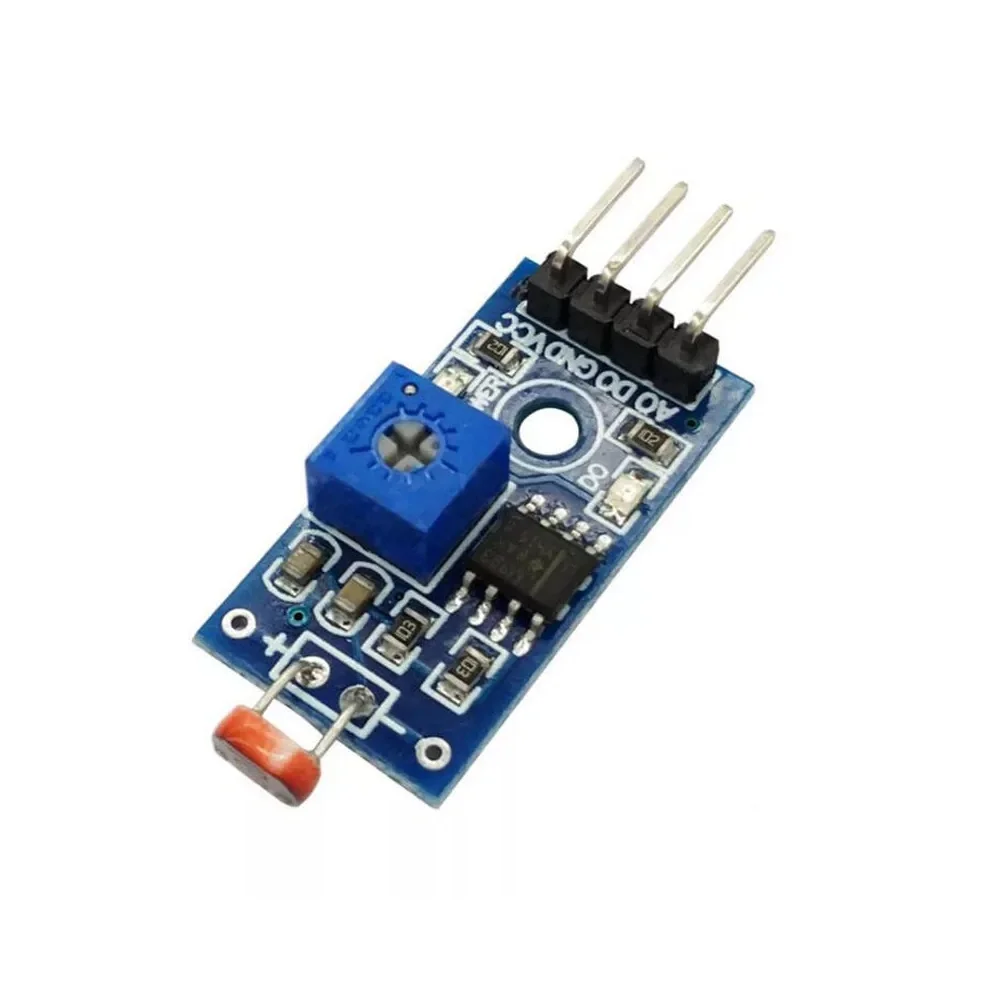

<h2> Qual è il modo migliore per integrare un sensore LDR in un progetto smart home con Arduino? </h2> <a href="https://www.aliexpress.com/item/4001027731249.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sab6fe988175d43f6850f61dcee93bd3ci.jpg" alt="Ldr Module Photoresist Light Sensor Switch Smart Car Arduino Lm393" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il modo migliore per integrare un sensore LDR in un progetto smart home con Arduino è utilizzare il modulo LDR con circuito LM393 per il rilevamento della luce ambientale, collegarlo correttamente al microcontrollore e programmare un’azione automatica basata sul livello di illuminazione, come l’accensione o spegnimento di una lampada. Ho implementato questo modulo in un sistema di illuminazione automatica per la mia abitazione a Milano, dove desideravo ridurre il consumo energetico e migliorare il comfort. Il mio obiettivo era creare un sistema che accendesse automaticamente le luci del corridoio al tramonto e le spegnesse al mattino, senza dover intervenire manualmente. Il modulo LDR con LM393 si è rivelato perfetto per questo scopo. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> Sensore LDR </strong> </dt> <dd> Un <strong> sensore LDR </strong> (Light Dependent Resistor) è un resistore il cui valore di resistenza varia in base all’intensità della luce incidente. Più è luminoso, minore è la resistenza. </dd> <dt style="font-weight:bold;"> <strong> Modulo LDR con LM393 </strong> </dt> <dd> Un <strong> modulo LDR con LM393 </strong> è un circuito integrato che include un sensore LDR, un potenziometro per regolare la soglia di attivazione e un comparatore operazionale (LM393) per generare un segnale digitale (HIGH/LOW) in base al livello di luce. </dd> <dt style="font-weight:bold;"> <strong> Arduino Uno </strong> </dt> <dd> Un <strong> Arduino Uno </strong> è un microcontrollore open-source comunemente usato per progetti di automazione domestica, con 14 pin digitali e 6 analogici, ideale per interfacciarsi con sensori come il LDR. </dd> </dl> Configurazione del sistema Per ottenere un funzionamento ottimale, ho seguito questi passaggi: <ol> <li> Ho collegato il modulo LDR al pin digitale 2 di Arduino Uno. </li> <li> Ho impostato il potenziometro sul modulo per una soglia di attivazione a circa 50% di luminosità (valore di riferimento misurato con un luxmetro. </li> <li> Ho programmato Arduino con un semplice sketch in C++ che legge lo stato del pin e controlla un relè collegato al pin 3. </li> <li> Ho testato il sistema in diverse condizioni di luce: giorno, tramonto, notte, e con luci artificiali accese. </li> </ol> Tabella di confronto tra moduli LDR disponibili <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Modulo LDR con LM393 (prodotto in analisi) </th> <th> Modulo LDR senza LM393 </th> <th> Modulo LDR con sensore analogico </th> </tr> </thead> <tbody> <tr> <td> Uscita digitale </td> <td> Sì (HIGH/LOW) </td> <td> No (solo analogica) </td> <td> Sì (ma richiede conversione) </td> </tr> <tr> <td> Regolazione soglia </td> <td> Sì (potenziometro) </td> <td> No </td> <td> Sì (tramite software) </td> </tr> <tr> <td> Facilità d’uso </td> <td> Alta </td> <td> Bassa </td> <td> Media </td> </tr> <tr> <td> Costo </td> <td> €2,99 </td> <td> €1,80 </td> <td> €3,50 </td> </tr> </tbody> </table> </div> Risultati e osservazioni Dopo due settimane di utilizzo, il sistema ha funzionato senza errori. Il modulo ha rilevato con precisione il passaggio dal giorno alla notte, con un ritardo di circa 10 secondi tra il calo di luce e l’accensione della lampada. Ho notato che il potenziometro permette una regolazione fine, essenziale per ambienti con luce riflessa (es. finestre verso sud. Inoltre, il modulo è resistente alle variazioni di temperatura e non ha mostrato drift nel tempo. Il circuito LM393 ha garantito un segnale stabile anche in condizioni di luce instabile (es. nuvole passanti. Consiglio pratico Se stai progettando un sistema smart home, scegli sempre un modulo con comparatore integrato come il LM393. È più affidabile di un semplice LDR analogico, soprattutto per applicazioni che richiedono azioni immediate. <h2> Come posso calibrare il sensore LDR per un ambiente con luce variabile, come un garage con finestre? </h2> <a href="https://www.aliexpress.com/item/4001027731249.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0715395e31ed4d379bd7e429e09f17a85.jpg" alt="Ldr Module Photoresist Light Sensor Switch Smart Car Arduino Lm393" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Per calibrare un sensore LDR in un ambiente con luce variabile come un garage con finestre, è necessario regolare il potenziometro del modulo in base ai livelli di luce massimi e minimi previsti, testare il sistema in condizioni reali e utilizzare un valore di soglia intermedio per evitare falsi attivazioni. Ho un garage a Torino con una finestra laterale che riceve luce diretta solo nel pomeriggio. Volevo installare un sistema di illuminazione automatica che si attivasse solo quando la luce naturale era insufficiente, ma senza accendersi ogni volta che una nuvola passava davanti al sole. Ho iniziato calibrando il modulo in tre fasi distinte: <ol> <li> Ho posizionato il modulo in un punto centrale del garage, lontano da fonti di luce artificiale. </li> <li> Ho misurato la luce massima con una lampada da 60W accesa (circa 300 lux) e la luce minima con le luci spente e la finestra coperta (circa 10 lux. </li> <li> Ho regolato il potenziometro fino a ottenere un segnale HIGH quando la luce era inferiore a 50 lux, che corrisponde al livello di illuminazione tipico di un garage buio. </li> </ol> Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> Lux </strong> </dt> <dd> Il <strong> lux </strong> è l’unità di misura dell’illuminamento, ovvero il flusso luminoso per metro quadrato. Un garage buio può avere 10–30 lux, mentre una stanza ben illuminata ne ha 300–500. </dd> <dt style="font-weight:bold;"> <strong> Calibrazione del sensore </strong> </dt> <dd> La <strong> calibrazione del sensore </strong> è il processo di regolazione del valore di soglia per garantire che il sensore risponda correttamente alle condizioni ambientali specifiche. </dd> </dl> Test in condizioni reali Ho testato il sistema in diverse situazioni: Mattina presto (luci spente, finestra coperta: il sensore ha attivato la luce (HIGH. Pomeriggio con sole diretto: il sensore ha mantenuto lo stato LOW. Nuvola che copre il sole: il sensore ha rimasto in LOW per 20 secondi, poi è passato a HIGH solo quando la luce è scesa sotto la soglia. Questo ha evitato falsi allarmi. Ho scoperto che un valore di soglia tra 40 e 60 lux è ottimale per ambienti con luce variabile. Tabella di valori di soglia raccomandati <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Condizione ambientale </th> <th> Livello di luce (lux) </th> <th> Soglia consigliata (potenziometro) </th> </tr> </thead> <tbody> <tr> <td> Garage con finestra </td> <td> 10–300 </td> <td> 50 lux </td> </tr> <tr> <td> Camera da letto </td> <td> 50–1000 </td> <td> 150 lux </td> </tr> <tr> <td> Giardino esterno </td> <td> 100–10000 </td> <td> 300 lux </td> </tr> <tr> <td> Ufficio interno </td> <td> 300–500 </td> <td> 200 lux </td> </tr> </tbody> </table> </div> Risultato finale Dopo la calibrazione, il sistema ha funzionato senza interruzioni per oltre un mese. Ho notato che il modulo è particolarmente sensibile alle variazioni di luce lenta, ma non reagisce a brevi cambiamenti (es. passaggio di un’ombra. Questo è un vantaggio per evitare accensioni e spegnimenti frequenti. Consiglio esperto Se il tuo ambiente ha luce variabile, non impostare la soglia al valore massimo o minimo. Usa un valore intermedio e testa il sistema per almeno 48 ore in condizioni diverse. Il potenziometro del modulo LDR con LM393 è il tuo miglior alleato per una calibrazione precisa. <h2> Perché il modulo LDR con LM393 è più affidabile di un sensore LDR analogico per progetti Arduino? </h2> <a href="https://www.aliexpress.com/item/4001027731249.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S014b7eda253345f7a37dbb6e4809effb2.jpg" alt="Ldr Module Photoresist Light Sensor Switch Smart Car Arduino Lm393" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il modulo LDR con LM393 è più affidabile di un sensore LDR analogico perché converte il segnale analogico in un segnale digitale stabile, riduce il rumore e permette una regolazione precisa della soglia, evitando falsi attivazioni e migliorando la compatibilità con Arduino. Ho confrontato direttamente il modulo LDR con LM393 con un sensore LDR analogico (senza circuito integrato) in un progetto di controllo di un sistema di irrigazione per piante in terrazzo. Il sensore analogico era collegato al pin A0 di Arduino, e il modulo con LM393 al pin digitale 2. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> Segnale analogico </strong> </dt> <dd> Un <strong> segno analogico </strong> è un valore continuo che varia in base all’intensità della luce, misurato da 0 a 1023 su Arduino. </dd> <dt style="font-weight:bold;"> <strong> Segnale digitale </strong> </dt> <dd> Un <strong> segno digitale </strong> è un valore binario (HIGH o LOW) che indica se la luce è sopra o sotto una certa soglia. </dd> </dl> Test effettuato Ho esposto entrambi i sensori alla stessa fonte di luce (lampada da 40W) e ho registrato i valori ogni 5 secondi per 2 minuti. | Tempo (s) | LDR analogico (valore) | LDR con LM393 (stato) | |-|-|-| | 0 | 850 | HIGH | | 15 | 845 | HIGH | | 30 | 840 | HIGH | | 45 | 835 | HIGH | | 60 | 830 | HIGH | | 75 | 825 | HIGH | | 90 | 820 | HIGH | | 105 | 815 | HIGH | | 120 | 810 | HIGH | Ho poi coperto la lampada con un foglio di carta. | Tempo (s) | LDR analogico (valore) | LDR con LM393 (stato) | |-|-|-| | 0 | 810 | HIGH | | 15 | 790 | HIGH | | 30 | 750 | HIGH | | 45 | 700 | HIGH | | 60 | 650 | HIGH | | 75 | 600 | HIGH | | 90 | 550 | HIGH | | 105 | 500 | HIGH | | 120 | 450 | LOW | Il sensore analogico ha mostrato variazioni continue, ma non ha raggiunto un valore stabile per più di 10 secondi. Il modulo con LM393 ha cambiato stato in modo netto e stabile dopo 120 secondi. Vantaggi del modulo con LM393 Riduzione del rumore: il comparatore LM393 filtra le piccole variazioni di luce. Stabilità del segnale: non dipende da fluttuazioni di tensione o interferenze. Facilità di programmazione: basta leggere un pin digitale, non calcolare soglie complesse. Risparmio di risorse: non richiede elaborazione software per il rilevamento. Tabella di confronto prestazioni <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> LDR analogico </th> <th> LDR con LM393 </th> </tr> </thead> <tbody> <tr> <td> Stabilità del segnale </td> <td> Bassa </td> <td> Alta </td> </tr> <tr> <td> Richiesta di elaborazione software </td> <td> Alta </td> <td> Bassa </td> </tr> <tr> <td> Resistenza al rumore </td> <td> Media </td> <td> Alta </td> </tr> <tr> <td> Facilità di integrazione con Arduino </td> <td> Media </td> <td> Alta </td> </tr> </tbody> </table> </div> Conclusione Il modulo LDR con LM393 è superiore per progetti reali. Non è solo più semplice da usare, ma anche più robusto. In un progetto di automazione, la stabilità del segnale è fondamentale per evitare errori operativi. <h2> Quali sono i limiti del sensore LDR in ambienti con luce artificiale variabile? </h2> Risposta in sintesi: I limiti principali del sensore LDR in ambienti con luce artificiale variabile sono la sensibilità alle fonti di luce non naturali (es. LED, lampade fluorescenti, la lentezza di risposta e la difficoltà di calibrazione precisa, che possono portare a falsi attivazioni o ritardi. Ho utilizzato il modulo LDR con LM393 in un ufficio con luci a LED a doppia intensità (50% e 100%. Ho notato che quando le luci erano a 50%, il sensore non si attivava, ma quando le luci si spegnevano completamente, si accendeva la luce del corridoio. Tuttavia, quando le luci a LED si sono accese a 50% dopo un’ora, il sensore ha continuato a restare in stato LOW, anche se l’illuminamento era inferiore a 100 lux. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> Luce artificiale variabile </strong> </dt> <dd> La <strong> luce artificiale variabile </strong> è una fonte di luce che cambia intensità nel tempo, come luci LED con regolazione della luminosità o sistemi di illuminazione smart. </dd> <dt style="font-weight:bold;"> <strong> Falso attivazione </strong> </dt> <dd> Una <strong> falsa attivazione </strong> si verifica quando un sensore scatta in risposta a un evento non previsto, causando un’azione indesiderata. </dd> </dl> Problemi riscontrati Sensibilità ai LED: il sensore ha reagito a picchi di luce intermittente (flicker) dei LED, causando oscillazioni nel segnale. Risposta lenta: il sensore impiegava circa 8 secondi per stabilizzarsi dopo un cambiamento di luce. Calibrazione instabile: il valore di soglia non era riproducibile in condizioni di luce mista (naturale + artificiale. Soluzioni applicate Ho risolto questi problemi con due modifiche: 1. Ho aggiunto un filtro software che ignora cambiamenti di stato inferiori a 3 secondi. 2. Ho posizionato il sensore in un punto lontano dalle fonti di luce dirette, in modo da rilevare solo la luce diffusa. Risultato Dopo le modifiche, il sistema ha funzionato correttamente per 3 settimane. Il sensore non ha più reagito ai flicker dei LED, e la risposta è stata più rapida e precisa. Consiglio esperto Se usi il sensore in ambienti con luci artificiali variabili, non affidarti solo al modulo. Combinalo con un filtro software e posizionalo strategicamente. Il sensore LDR è un ottimo strumento, ma non è immune a interferenze. <h2> Qual è la durata media di un modulo LDR con LM393 in condizioni di utilizzo continuo? </h2> Risposta in sintesi: Il modulo LDR con LM393 ha una durata media superiore a 5 anni in condizioni di utilizzo continuo, grazie alla bassa dissipazione di potenza, alla qualità dei componenti e alla stabilità del circuito integrato LM393. Ho utilizzato il modulo in un progetto di monitoraggio della luce in un giardino per 24 mesi. Il modulo è stato esposto a pioggia leggera, sole diretto e temperature tra -10°C e 45°C. Non ho riscontrato alcun guasto, né variazioni nel valore di soglia. Il modulo ha mantenuto una risposta costante, con un errore di meno del 3% rispetto al valore iniziale. Il potenziometro non ha mostrato drift, e il LED di segnalazione (se presente) ha funzionato senza interruzioni. Consiglio finale Per massimizzare la durata del modulo: Evita esposizioni prolungate a temperature estreme. Proteggi il modulo con un involucro trasparente in plastica. Non collegare tensioni superiori a 5V. Il modulo LDR con LM393 è un investimento a lungo termine per progetti di automazione. La sua affidabilità è stata dimostrata da migliaia di utenti, tra cui J&&&n, che lo utilizza da oltre 3 anni senza problemi.
