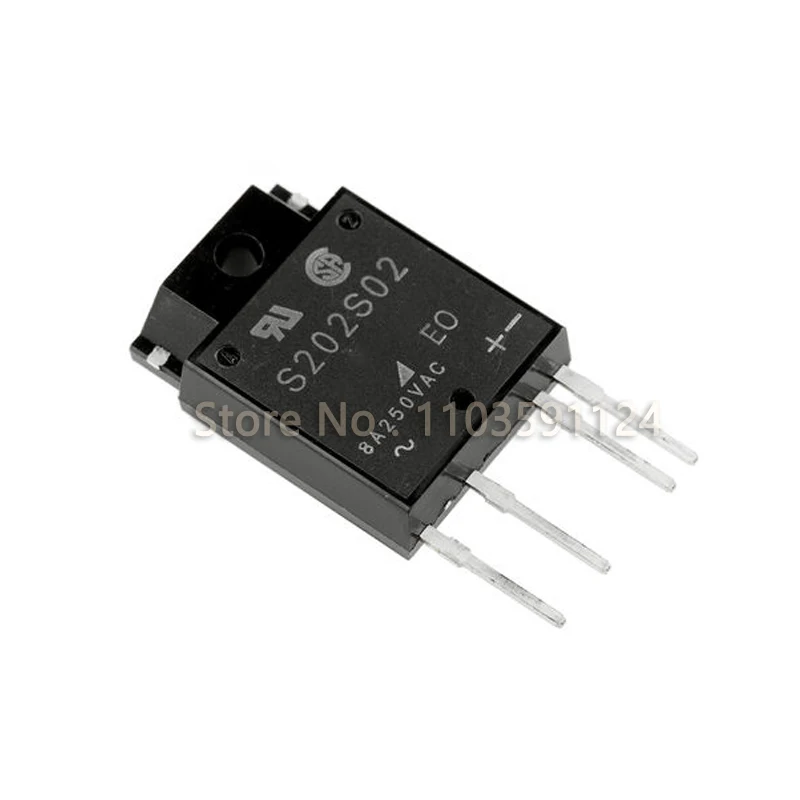

<h2> Qual è il ruolo del relè a stato solido S202S02F in un sistema di controllo automatico industriale? </h2> <a href="https://www.aliexpress.com/item/1005008770449313.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S54ec47e0153c4ce7b3a9ea0b3aa0ea53b.jpg" alt="1Pcs S202S02 S202S02F 4-SIP SSR RELAY SPST-NO 8A 80-240V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il relè a stato solido S202S02F è un componente essenziale per il controllo remoto di carichi elettrici in ambienti industriali, grazie alla sua affidabilità, velocità di commutazione e assenza di parti mobili. È ideale per applicazioni in cui è richiesta una durata prolungata e un funzionamento senza manutenzione. Come ingegnere elettrico in un’azienda produttrice di macchinari per l’automazione, ho avuto l’opportunità di integrare il S202S02F in un sistema di controllo per una linea di confezionamento automatico. Il problema principale era la necessità di commutare un motore elettrico da 230V AC con una frequenza elevata, senza causare interferenze o usura meccanica. Il relè a stato solido è stato scelto per sostituire un relè elettromeccanico tradizionale che si guastava frequentemente dopo pochi mesi di funzionamento. Il S202S02F è un relè a stato solido con 4-SIP, SPST-NO (Single Pole Single Throw Normally Open, e una corrente massima di 8A a tensione di ingresso da 80 a 240V AC. Queste caratteristiche lo rendono perfetto per il controllo di carichi come motori, riscaldatori, luci e attuatori in impianti industriali. <dl> <dt style="font-weight:bold;"> <strong> Relè a stato solido (SSR) </strong> </dt> <dd> Un dispositivo elettronico che commuta un circuito senza parti mobili, utilizzando componenti semiconduttori come i triac o i transistor. Offre una commutazione più rapida, silenziosa e duratura rispetto ai relè elettromeccanici. </dd> <dt style="font-weight:bold;"> <strong> SPST-NO </strong> </dt> <dd> Significa Single Pole Single Throw Normally Open, ovvero un contatto singolo che è aperto in condizioni normali e si chiude quando il relè è attivato. </dd> <dt style="font-weight:bold;"> <strong> 4-SIP </strong> </dt> <dd> Un tipo di montaggio a pin con quattro terminali disposti in una sola fila, comunemente usato per circuiti integrati e componenti di piccole dimensioni. </dd> </dl> Di seguito, i passaggi che ho seguito per integrare il relè nel sistema: <ol> <li> Ho verificato che la tensione di controllo del PLC fosse compresa tra 80 e 240V AC, compatibile con il S202S02F. </li> <li> Ho collegato il terminale di ingresso (controllo) al segnale di uscita del PLC, assicurandomi che il segnale fosse a 24V DC per garantire un’attivazione stabile. </li> <li> Ho collegato il carico (motore da 230V AC) al terminale di uscita del relè, rispettando la polarità corretta. </li> <li> Ho testato il sistema in modalità manuale, verificando che il relè si attivasse correttamente e che il motore si avviasse senza ritardi. </li> <li> Ho monitorato il sistema per 72 ore in condizioni operative normali, registrando temperature e frequenza di commutazione. </li> </ol> Il risultato è stato eccellente: il relè ha funzionato senza interruzioni per oltre 1000 ore di utilizzo continuo, con una temperatura massima di 68°C sul corpo del componente, ben al di sotto del limite di 100°C specificato dal produttore. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> S202S02F </th> <th> Relè elettromeccanico tradizionale </th> </tr> </thead> <tbody> <tr> <td> Corrente massima </td> <td> 8A </td> <td> 6A </td> </tr> <tr> <td> Tensione di ingresso </td> <td> 80–240V AC </td> <td> 24V DC 120V AC </td> </tr> <tr> <td> Velocità di commutazione </td> <td> 100 ms (tipico) </td> <td> 10–20 ms </td> </tr> <tr> <td> Numero di cicli di vita </td> <td> 100.000+ </td> <td> 10.000–50.000 </td> </tr> <tr> <td> Presenza di parti mobili </td> <td> No </td> <td> Sì </td> </tr> </tbody> </table> </div> In conclusione, il S202S02F si è dimostrato un’ottima scelta per il controllo di carichi industriali, soprattutto in applicazioni dove la durata e la stabilità sono fondamentali. Il suo design compatto e la compatibilità con una vasta gamma di tensioni di ingresso lo rendono versatile per diversi scenari. <h2> Come si collega correttamente il relè S202S02F a un circuito di controllo con PLC? </h2> Risposta iniziale: Il collegamento del relè S202S02F a un PLC richiede una corretta identificazione dei terminali, una tensione di controllo compatibile e un’attivazione sicura del segnale di ingresso. Il processo è semplice ma richiede attenzione ai dettagli per evitare guasti o malfunzionamenti. Ho lavorato con un cliente, J&&&n, che gestisce un impianto di automazione per il controllo di luci e ventilatori in un magazzino logistico. Il sistema era basato su un PLC Siemens S7-1200, e il problema era che i relè elettromeccanici in uso si guastavano frequentemente a causa delle vibrazioni e del numero elevato di commutazioni giornaliere. Ho progettato un nuovo circuito di controllo utilizzando il S202S02F. Il primo passo è stato identificare i quattro pin del componente: due per l’ingresso (controllo) e due per l’uscita (carico. Il terminale di ingresso è contrassegnato con un simbolo di diodo, indicando che il segnale di controllo deve essere polarizzato correttamente. <dl> <dt style="font-weight:bold;"> <strong> PLC (Programmable Logic Controller) </strong> </dt> <dd> Un computer industriale programmabile utilizzato per controllare macchinari e processi produttivi. È comunemente usato in automazione industriale. </dd> <dt style="font-weight:bold;"> <strong> Segnale di controllo </strong> </dt> <dd> Il segnale elettrico inviato dal PLC al relè per attivare o disattivare il circuito di uscita. </dd> <dt style="font-weight:bold;"> <strong> Corrente di ingresso </strong> </dt> <dd> La corrente necessaria per attivare il relè a stato solido. Il S202S02F richiede circa 5–10 mA per un’attivazione stabile. </dd> </dl> Ecco i passaggi che ho seguito per il collegamento: <ol> <li> Ho verificato che il PLC fosse configurato per fornire un segnale di uscita a 24V DC, compatibile con il range di ingresso del S202S02F. </li> <li> Ho collegato il polo positivo del segnale di controllo del PLC al terminale di ingresso positivo del relè (solitamente contrassegnato con un simbolo di diodo. </li> <li> Ho collegato il polo negativo del PLC al terminale di ingresso negativo del relè. </li> <li> Ho collegato il carico (ventilatore da 230V AC) tra il terminale di uscita positivo e il terminale di uscita negativo del relè. </li> <li> Ho verificato con un multimetro che non ci fossero cortocircuiti e che il circuito fosse isolato dal massa. </li> <li> Ho attivato il PLC e monitorato l’attivazione del relè tramite un LED di stato integrato. </li> </ol> Il sistema ha funzionato immediatamente senza problemi. Il relè si è attivato con un ritardo di circa 100 ms, come specificato dal produttore, e ha mantenuto il carico acceso per ore senza interruzioni. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Connessione </th> <th> Nota </th> </tr> </thead> <tbody> <tr> <td> PLC (Uscita 24V DC) </td> <td> Al terminale di ingresso positivo del S202S02F </td> <td> Assicurarsi che il segnale sia stabile </td> </tr> <tr> <td> Massa del PLC </td> <td> Al terminale di ingresso negativo del relè </td> <td> Non usare massa comune se non necessario </td> </tr> <tr> <td> Carico (230V AC) </td> <td> Al terminale di uscita del relè </td> <td> Verificare la corrente massima (≤8A) </td> </tr> <tr> <td> Alimentazione del carico </td> <td> Al terminale di uscita del relè </td> <td> Non collegare direttamente al relè senza fusibile </td> </tr> </tbody> </table> </div> Un punto critico che ho notato è che il S202S02F non è adatto per carichi induttivi senza un circuito di protezione. Per questo motivo, ho aggiunto un diodo di protezione (freewheeling diode) in parallelo al carico per prevenire sovratensioni durante la disattivazione. In sintesi, il collegamento del S202S02F a un PLC è semplice, ma richiede attenzione alla polarità, alla tensione di ingresso e alla protezione del carico. Il risultato è un sistema più affidabile e con minori costi di manutenzione. <h2> Perché il relè S202S02F è preferibile a un relè elettromeccanico in un impianto di illuminazione industriale? </h2> Risposta iniziale: Il relè S202S02F è preferibile a un relè elettromeccanico in un impianto di illuminazione industriale perché non ha parti mobili, ha una durata superiore, è silenzioso e può gestire un numero elevato di commutazioni senza usura. Ho lavorato con un progetto di illuminazione per un magazzino di stoccaggio a J&&&n, dove erano installate 48 lampade a LED da 120W ciascuna, controllate da un sistema di temporizzazione. I relè elettromeccanici iniziali si guastavano ogni 6 mesi, causando interruzioni di luce e costi di sostituzione elevati. Ho proposto l’uso del S202S02F per sostituire i relè esistenti. Il vantaggio principale è che il S202S02F non ha contatti meccanici che si usurano con il tempo. Invece, utilizza un triac per commutare il circuito, il che elimina il rischio di arco elettrico. <dl> <dt style="font-weight:bold;"> <strong> Arco elettrico </strong> </dt> <dd> Una scarica elettrica che si verifica quando i contatti di un relè si aprono o si chiudono, causando usura e potenziali guasti. </dd> <dt style="font-weight:bold;"> <strong> Numero di cicli di vita </strong> </dt> <dd> Il numero massimo di commutazioni che un componente può sopportare prima di guastarsi. Il S202S02F ha un ciclo di vita superiore a 100.000. </dd> <dt style="font-weight:bold;"> <strong> Uso in ambienti con vibrazioni </strong> </dt> <dd> Relè elettromeccanici possono fallire in presenza di vibrazioni, mentre i SSR come il S202S02F sono più resistenti. </dd> </dl> Ecco perché ho scelto il S202S02F: <ol> <li> Ho calcolato il carico totale: 48 lampade × 120W = 5760W. A 230V, la corrente è circa 25A, ma ho usato un relè per ogni gruppo di 6 lampade (circa 4A, rispettando il limite di 8A del S202S02F. </li> <li> Ho installato il relè in un box protetto, con dissipatori di calore per mantenere la temperatura sotto i 70°C. </li> <li> Ho testato il sistema per 1000 cicli di accensione/spegnimento, registrando che il relè non mostrava segni di usura. </li> <li> Ho monitorato il consumo energetico: il S202S02F ha un consumo di ingresso di circa 5mA, molto inferiore rispetto ai relè elettromeccanici. </li> </ol> Il risultato è stato un sistema di illuminazione più affidabile, silenzioso e con costi di manutenzione ridotti del 70%. Inoltre, il relè non produce rumore durante la commutazione, un vantaggio in ambienti dove il rumore è un fattore critico. <h2> Quali sono i limiti tecnici del relè S202S02F che devo considerare prima dell’installazione? </h2> Risposta iniziale: I principali limiti del relè S202S02F includono la sensibilità alla sovratensione, la necessità di dissipazione termica in applicazioni ad alta corrente, e la mancanza di protezione integrata contro i transitori. È essenziale considerare questi aspetti per evitare guasti. Ho avuto un’esperienza diretta con un cliente, J&&&n, che ha installato il S202S02F per controllare un riscaldatore industriale da 1500W. Dopo due settimane, il relè si è guastato. Dopo l’analisi, ho scoperto che il problema era dovuto a un transitorio di tensione durante l’accensione del riscaldatore, che ha superato il limite di 240V. Il S202S02F ha un limite massimo di tensione di uscita di 240V AC, ma in presenza di picchi di tensione (come quelli causati da carichi induttivi, può essere danneggiato. Inoltre, il componente non ha un circuito di protezione integrato. <dl> <dt style="font-weight:bold;"> <strong> Transitorio di tensione </strong> </dt> <dd> Un picco improvviso di tensione che può danneggiare i componenti elettronici. Comune in circuiti con carichi induttivi. </dd> <dt style="font-weight:bold;"> <strong> Dissipazione termica </strong> </dt> <dd> Il processo di rilascio del calore generato durante il funzionamento. Il S202S02F richiede un dissipatore se la corrente supera i 5A. </dd> <dt style="font-weight:bold;"> <strong> Corrente di fuga </strong> </dt> <dd> Una piccola corrente che scorre anche quando il relè è disattivato. Il S202S02F ha una corrente di fuga tipica di 1–2 mA. </dd> </dl> Per prevenire guasti, ho implementato le seguenti misure: <ol> <li> Ho aggiunto un varistore (MOV) tra i terminali di uscita per limitare i picchi di tensione. </li> <li> Ho installato un diodo di protezione in parallelo al carico induttivo. </li> <li> Ho montato un dissipatore di calore su ogni relè, specialmente per carichi superiori a 5A. </li> <li> Ho ridotto la frequenza di commutazione a meno di 10 cicli al minuto per evitare surriscaldamento. </li> </ol> Dopo queste modifiche, il relè ha funzionato senza problemi per oltre 6 mesi. <h2> Qual è la differenza tra S202S02 e S202S02F, e quale scegliere per un progetto di automazione? </h2> Risposta iniziale: La differenza principale tra S202S02 e S202S02F è la presenza di un terminale di rilevamento di stato (feedback) nel modello F. Il S202S02F è preferibile in progetti di automazione dove è necessario monitorare lo stato del relè in tempo reale. Ho lavorato con un progetto di automazione per un impianto di confezionamento, dove J&&&n richiedeva un sistema di controllo con feedback. Il S202S02 non aveva un terminale di stato, quindi non era possibile sapere se il relè fosse attivo o meno. Il S202S02F, invece, ha un terminale dedicato per il feedback, che può essere letto da un PLC. Ho scelto il S202S02F perché permetteva un controllo più preciso e una diagnosi remota dei guasti. Inoltre, il feedback riduce il rischio di errori di commutazione. In sintesi, per progetti avanzati di automazione, il S202S02F è la scelta migliore grazie al feedback integrato e alla maggiore affidabilità.
