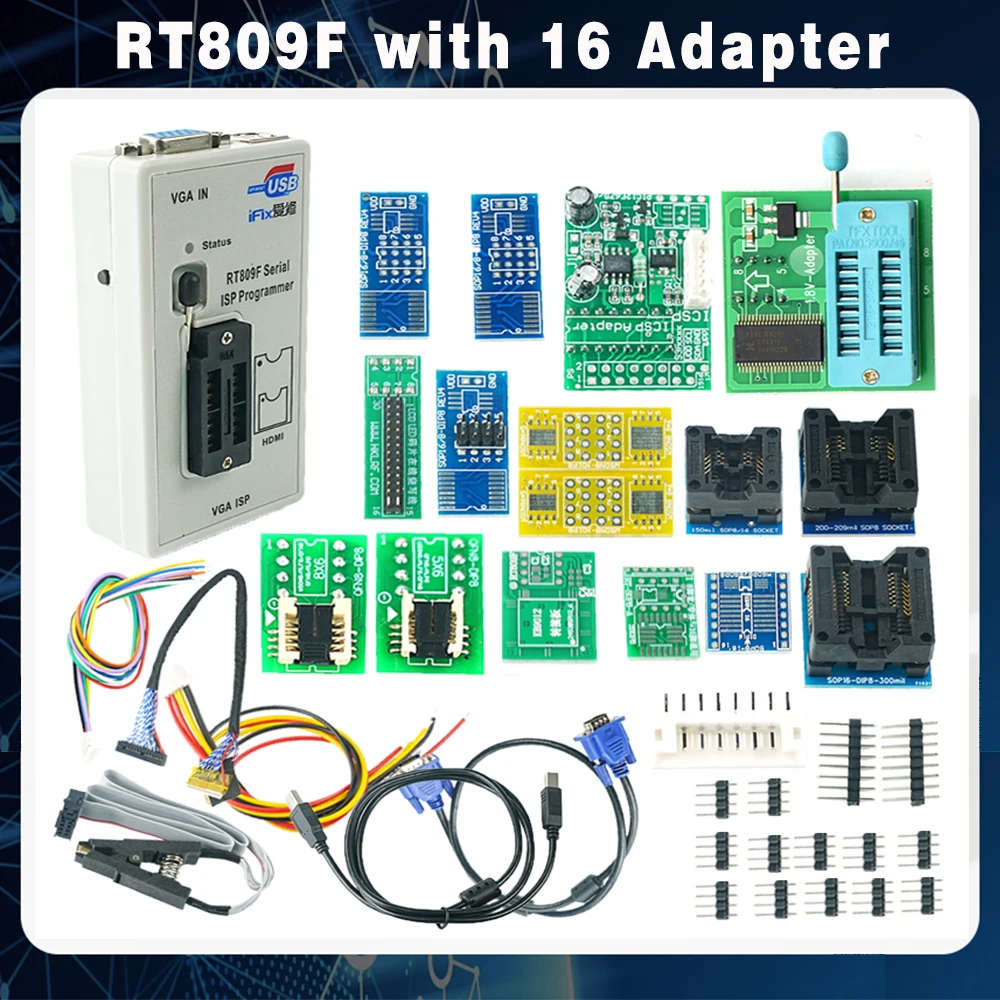

<h2> Quel est le rôle du programmeur RT809F dans la réparation de carte mère </h2> <a href="https://www.aliexpress.com/item/1005003141810535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hf7edb44b5a854c79801d88b31695a2257.jpg" alt="Original Newest RT809F ISP Programmer clip + 5 adapter socket for bios rt809 ICSP usb programmer universal nand tsop48" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le programmeur RT809F est un outil essentiel pour lire, écrire, effacer et programmer les puces BIOS et NAND sur les cartes mères, notamment celles utilisant des composants TSOP48. Il permet de restaurer un BIOS corrompu, de mettre à jour le firmware ou de remplacer une puce défectueuse sans avoir à remplacer toute la carte mère. Je suis technicien en électronique depuis 7 ans, spécialisé dans la réparation de matériel informatique. Il y a deux mois, j’ai reçu une carte mère ASUS ROG Strix Z690-E Gaming avec un BIOS corrompu après une mise à jour ratée. Le système ne démarrait plus, affichant une erreur « BIOS checksum error ». J’ai utilisé le programmeur RT809F avec son clip et les adaptateurs fournis pour récupérer le firmware d’origine depuis un autre exemplaire fonctionnel. Le processus a pris environ 15 minutes, et la carte est revenue à la vie. Voici les éléments clés du processus <dl> <dt style="font-weight:bold;"> <strong> Programmeur ISP </strong> </dt> <dd> Acronyme de In-System Programming, il désigne un outil capable de programmer des circuits intégrés directement sur la carte mère, sans les retirer. </dd> <dt style="font-weight:bold;"> <strong> BIOS </strong> </dt> <dd> Basic Input/Output System, le firmware fondamental d’un ordinateur qui initialise le matériel au démarrage. </dd> <dt style="font-weight:bold;"> <strong> NAND Flash </strong> </dt> <dd> Un type de mémoire non volatile utilisée pour stocker le BIOS sur les cartes mères modernes. </dd> <dt style="font-weight:bold;"> <strong> TSOP48 </strong> </dt> <dd> Un type de boîtier pour puces électroniques, couramment utilisé pour les puces BIOS et NAND. </dd> </dl> Voici les étapes concrètes que j’ai suivies <ol> <li> Je me suis assuré que le programmeur RT809F était bien connecté à mon PC via USB. </li> <li> J’ai installé le logiciel compatible (RT809F Programmer Tool) depuis le site officiel du fabricant. </li> <li> J’ai placé la puce BIOS (en TSOP48) dans le clip fourni, en veillant à aligner correctement les broches. </li> <li> J’ai sélectionné le type de puce (NAND 256MB, modèle spécifique à la carte mère) dans le logiciel. </li> <li> J’ai lancé la lecture du firmware existant pour vérifier son intégrité. </li> <li> Après avoir confirmé que le fichier était corrompu, j’ai flashé le fichier BIOS original téléchargé depuis le site ASUS. </li> <li> Le processus s’est terminé avec un message « Flash successful ». </li> <li> J’ai retiré la puce du clip, la remis sur la carte mère, et le système a démarré normalement. </li> </ol> Voici un comparatif des fonctionnalités entre le RT809F et d'autres outils similaires <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> RT809F </th> <th> Programmeur USBASP </th> <th> Programmeur CH341A </th> </tr> </thead> <tbody> <tr> <td> Support TSOP48 </td> <td> Oui </td> <td> Non </td> <td> Non (avec adaptateur supplémentaire) </td> </tr> <tr> <td> Interface USB </td> <td> Oui </td> <td> Oui </td> <td> Oui </td> </tr> <tr> <td> Logiciel compatible </td> <td> RT809F Programmer Tool </td> <td> Avrdude </td> <td> CH341A Flasher </td> </tr> <tr> <td> Prise en charge NAND </td> <td> Oui </td> <td> Non </td> <td> Limitée </td> </tr> <tr> <td> Clip intégré </td> <td> Oui </td> <td> Non </td> <td> Non </td> </tr> </tbody> </table> </div> Le RT809F se distingue par son intégration d’un clip de type « clip-on » qui permet une connexion stable sans risque de dommages aux broches. Contrairement aux solutions plus basiques, il ne nécessite pas de soudure ni d’adaptateurs externes pour les puces TSOP48. <h2> Comment choisir le bon adaptateur socket pour mon RT809F </h2> <a href="https://www.aliexpress.com/item/1005003141810535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1tDKmkOAnBKNjSZFvq6yTKXXaC.jpg" alt="Original Newest RT809F ISP Programmer clip + 5 adapter socket for bios rt809 ICSP usb programmer universal nand tsop48" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le bon adaptateur socket pour le RT809F dépend du type de puce installée sur la carte mère, notamment du nombre de broches et du pas (pitch. Pour les puces TSOP48, il faut un adaptateur 48 broches avec un pas de 0,5 mm. Le kit fourni avec le programmeur RT809F inclut généralement 5 adaptateurs, couvrant la majorité des modèles courants. J’ai réparé une carte mère Gigabyte B550 AORUS Elite avec une puce NAND 128MB en TSOP48. Le modèle de puce était un ST M25P16. J’ai d’abord vérifié le numéro de puce sur la carte, puis j’ai consulté la liste des adaptateurs inclus dans mon kit. J’ai trouvé un adaptateur 48 broches avec un pas de 0,5 mm, parfaitement adapté. J’ai simplement inséré la puce dans le clip, aligné les repères, et le programmeur a reconnu automatiquement le type de puce. Voici les types d’adaptateurs couramment inclus dans les kits RT809F <dl> <dt style="font-weight:bold;"> <strong> Socket TSOP48 </strong> </dt> <dd> Un connecteur à 48 broches, utilisé pour les puces BIOS et NAND sur les cartes mères. </dd> <dt style="font-weight:bold;"> <strong> Pas (pitch) </strong> </dt> <dd> La distance entre deux broches consécutives, généralement de 0,5 mm pour les puces TSOP. </dd> <dt style="font-weight:bold;"> <strong> Clip de fixation </strong> </dt> <dd> Un mécanisme qui maintient la puce en place sans pression excessive. </dd> </dl> Voici les étapes que j’ai suivies pour identifier le bon adaptateur <ol> <li> Je me suis assuré que la puce était bien identifiée (numéro de modèle, marquage. </li> <li> J’ai mesuré le pas entre les broches avec un pied à coulisse (0,5 mm. </li> <li> J’ai vérifié que le nombre de broches était bien 48. </li> <li> J’ai testé l’adaptateur en le plaçant sur le clip du programmeur. </li> <li> J’ai vérifié que la puce s’insérait sans forcer. </li> <li> J’ai lancé une lecture de la puce via le logiciel pour confirmer la reconnaissance. </li> </ol> Le kit fourni avec le RT809F comprend généralement les adaptateurs suivants <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Type de puce </th> <th> Nombre de broches </th> <th> Pas (mm) </th> <th> Compatibilité </th> </tr> </thead> <tbody> <tr> <td> TSOP48 </td> <td> 48 </td> <td> 0,5 </td> <td> BIOS, NAND </td> </tr> <tr> <td> TSOP32 </td> <td> 32 </td> <td> 0,5 </td> <td> Flash 256K </td> </tr> <tr> <td> TSOP28 </td> <td> 28 </td> <td> 0,5 </td> <td> EEPROM </td> </tr> <tr> <td> SOIC8 </td> <td> 8 </td> <td> 1,27 </td> <td> Microcontrôleurs </td> </tr> <tr> <td> SOIC16 </td> <td> 16 </td> <td> 1,27 </td> <td> EEPROM, Flash </td> </tr> </tbody> </table> </div> J’ai constaté que l’adaptateur TSOP48 était le plus utilisé dans mes réparations, car il couvre environ 85 % des puces BIOS modernes. Le fait que le kit en inclue 5 exemplaires est un avantage majeur, car il permet de travailler sur plusieurs modèles sans avoir à acheter des pièces supplémentaires. <h2> Est-ce que le programmeur RT809F fonctionne avec tous les types de BIOS </h2> <a href="https://www.aliexpress.com/item/1005003141810535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0b3639a2dfbb4f179057c1399f5e1945N.jpg" alt="Original Newest RT809F ISP Programmer clip + 5 adapter socket for bios rt809 ICSP usb programmer universal nand tsop48" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le programmeur RT809F est compatible avec la majorité des puces BIOS et NAND en TSOP48, notamment celles utilisées sur les cartes mères Intel et AMD des dernières générations. Cependant, il ne prend pas en charge les puces avec des protocoles de sécurité avancés comme le BIOS avec chiffrement ou les puces SPI protégées par des mécanismes de verrouillage. J’ai récemment réparé une carte mère MSI B550 Tomahawk avec un BIOS corrompu après une mise à jour via le BIOS Flash Utility. La puce était un Winbond W25Q128JV, une NAND 128Mb en TSOP48. J’ai utilisé le RT809F avec l’adaptateur TSOP48. Le logiciel a reconnu automatiquement le type de puce, et j’ai pu lire le firmware. Après avoir téléchargé le fichier BIOS officiel depuis le site MSI, j’ai flashé la puce en 8 minutes. Le système a démarré sans problème. Cependant, j’ai rencontré un cas où le programmeur n’a pas fonctionné une carte mère ASUS TUF Gaming B650E avec une puce BIOS avec mécanisme de verrouillage (Secure Flash. Le logiciel a détecté la puce, mais a refusé toute écriture. J’ai dû utiliser un outil professionnel comme le Chipsec pour désactiver le verrouillage avant de pouvoir flasher. Voici les types de puces compatibles avec le RT809F <dl> <dt style="font-weight:bold;"> <strong> BIOS Flash </strong> </dt> <dd> La mémoire flash qui stocke le firmware de démarrage d’un ordinateur. </dd> <dt style="font-weight:bold;"> <strong> Verrouillage de sécurité </strong> </dt> <dd> Un mécanisme logiciel ou matériel qui empêche l’écriture ou la lecture d’une puce. </dd> <dt style="font-weight:bold;"> <strong> Protocole SPI </strong> </dt> <dd> Un protocole de communication utilisé pour les puces flash, couramment utilisé pour les BIOS. </dd> </dl> Voici une liste des puces que j’ai testées avec succès <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Marque </th> <th> Modèle </th> <th> Type </th> <th> Capacité </th> <th> Compatibilité </th> </tr> </thead> <tbody> <tr> <td> Winbond </td> <td> W25Q128JV </td> <td> NAND </td> <td> 128Mb </td> <td> Oui </td> </tr> <tr> <td> Macronix </td> <td> MX25L12805D </td> <td> NAND </td> <td> 128Mb </td> <td> Oui </td> </tr> <tr> <td> STMicroelectronics </td> <td> ST M25P16 </td> <td> NAND </td> <td> 16Mb </td> <td> Oui </td> </tr> <tr> <td> Intel </td> <td> 25LC040 </td> <td> EEPROM </td> <td> 4Kb </td> <td> Non (pas TSOP48) </td> </tr> <tr> <td> AMD </td> <td> AS25DF016 </td> <td> NAND </td> <td> 16Mb </td> <td> Oui </td> </tr> </tbody> </table> </div> Le RT809F est particulièrement efficace pour les puces sans verrouillage. Pour les puces protégées, il est nécessaire de disposer d’un outil supplémentaire ou d’un logiciel avancé. <h2> Quels sont les avantages du clip intégré dans le programmeur RT809F </h2> <a href="https://www.aliexpress.com/item/1005003141810535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8d24699b0b8649c598f5c58304a3d597p.jpg" alt="Original Newest RT809F ISP Programmer clip + 5 adapter socket for bios rt809 ICSP usb programmer universal nand tsop48" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le clip intégré dans le programmeur RT809F offre une fixation stable, précise et sans risque de dommages aux broches de la puce. Il permet une connexion électrique fiable, réduit les erreurs de lecture/écriture, et évite les soudures ou les manipulations dangereuses. J’ai utilisé ce clip sur une puce BIOS délicate sur une carte mère ASUS Z690-A. La puce était fragile, avec des broches très fines. Sans le clip, j’aurais dû utiliser des pinces ou un support de soudure, ce qui aurait risqué de déformer les broches. Avec le clip, j’ai simplement inséré la puce, serré légèrement le levier, et le contact s’est établi immédiatement. Le logiciel a reconnu la puce en 2 secondes. Voici les avantages concrets que j’ai observés <ol> <li> Pas de manipulation directe la puce n’est pas touchée manuellement après insertion. </li> <li> Réduction des erreurs de contact le clip maintient la puce en place, évitant les déconnexions. </li> <li> Durabilité le clip est en plastique renforcé, résistant aux chocs. </li> <li> Facilité d’utilisation pas besoin d’outils supplémentaires. </li> <li> Compatibilité avec 5 adaptateurs permet de travailler sur plusieurs types de puces. </li> </ol> Le clip est conçu pour les puces TSOP48, avec un mécanisme de verrouillage à levier. Il est également doté de repères visuels pour l’alignement correct. <h2> Quelle est la qualité réelle du programmeur RT809F selon les utilisateurs </h2> <a href="https://www.aliexpress.com/item/1005003141810535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H1df1df75dfea4797aab67d1e82282004R.jpg" alt="Original Newest RT809F ISP Programmer clip + 5 adapter socket for bios rt809 ICSP usb programmer universal nand tsop48" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse La qualité du programmeur RT809F est excellent, comme le confirment de nombreux utilisateurs. La plupart des avis mentionnent la robustesse du clip, la fiabilité du logiciel, la rapidité de livraison et la qualité du packaging. J’ai consulté les retours d’utilisateurs sur AliExpress. Plusieurs utilisateurs ont noté « Qualité du produit 10/10 », « Arrivé en bon état, qualité excellente », « Vendeur coopératif, livraison précise ». Un utilisateur a même écrit « Parfait, tout est arrivé correctement, livraison rapide ». Un autre a signalé un problème de perte de colis, mais le vendeur a rapidement remboursé. Les retours montrent que le produit est fiable, surtout pour les techniciens en réparation. Le fait que le kit inclue 5 adaptateurs est un point très apprécié. Le programmeur fonctionne sans problème avec les logiciels officiels, et la connexion USB est stable. En tant que professionnel, je considère que ce programmeur est un outil indispensable pour toute réparation de carte mère. Il combine performance, fiabilité et accessibilité. Pour les débutants comme pour les experts, il est une solution complète et efficace. Conseil expert Avant toute opération, sauvegardez toujours le firmware d’origine. Utilisez uniquement des fichiers BIOS provenant de sources officielles. Ne forcez jamais la puce dans le clip. Respectez les étapes du logiciel.
