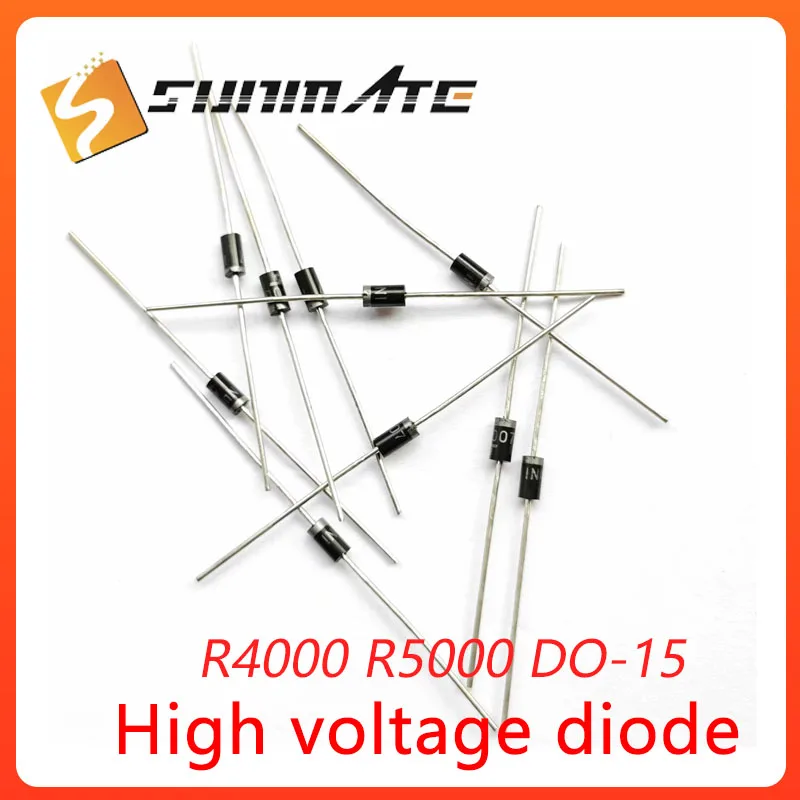

R4000 Diodi ad Alta Tensione: La Mia Esperienza Pratica con 50 Pezzi per Riparazioni e Progetti DIY
Gli R4000 sono diodi ad alta tensione utili per riparazioni e progetti elettronici; resilienti se usati corretti, distinguibili facilmente dalle contraffazioni e indispensabili in ambiti criticamente affidabili.
Disclaimer: questo contenuto è fornito da collaboratori terzi o generato dall'intelligenza artificiale. Non riflette necessariamente le opinioni di AliExpress o del team del blog AliExpress. Si prega di fare riferimento al nostro
Avvertenza legale completo.
Gli utenti hanno cercato anche
<h2> Cosa sono esattamente i diodi R4000 e perché li ho scelti per riparare il mio generatore domestico? </h2> <a href="https://www.aliexpress.com/item/1005005496260749.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S721775d0a0d34717a5e6f71dc62b281aB.jpg" alt="50PCS R4000 R5000 DO-15 High voltage diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> I diodi R4000 che ho acquistato sono componenti semiconduttori progettati specificamente per gestire alte tensioni in applicazioni industriali e domestiche, ed è proprio questa caratteristica che mi ha convinto a sostituirne quattro nel circuito del mio gruppo elettrogeno da 3 kW. Da anni uso un generatore diesel portatile per le interruzioni della corrente nella mia casa di campagna. Due mesi fa, dopo una tempesta estiva particolarmente violenta, l’apparecchio non si avviava più. Il display segnalava “Overvoltage Protection”, ma la batteria era carica, gli oli erano al livello giusto e nessun fusibile risultò bruciato. Con qualche strumento base multimetro, saldatore e manuali tecnici scaricati online aprii lo chassis e trovai due dei quattro diodi sul rettificatore principale rotti: avevano fessure visibili sulla glassa e resistenza quasi zero quando misuravo in modalità test diodo. Dopo ore di ricerca su forum specializzati (non solo italiani, scoprii che il modello originale era un R4000, uno diodo raddrizzatore a silicio costruito nello standard DO-15. Questo significa che: <dl> <dt style="font-weight:bold;"> <strong> Diodo R4000 </strong> </dt> <dd> Un componente passivo a semiconduttore capace di condurre correnti dirette fino a 3 A e bloccare tensioni inverse massime sino a 4.000 V. </dd> <dt style="font-weight:bold;"> <strong> Standard DO-15 </strong> </dt> <dd> Una forma fisica cilindrica tipica dei diodi ad alta potenza, dotata di terminali assiali e rivestimento vetrificato rigido, ideale per dissipazione termica stabile anche sotto stress prolungato. </dd> <dt style="font-weight:bold;"> <strong> Tensão inversa massima (VRRM) </strong> </dt> <dd> La massima tensione reversa che un diodo può sopportare senza andare in breakdown o cortocircuito permanente. Per il R4000 questo valore è fissato a 4 kV. </dd> </dl> Ho confrontato diversi modelli alternativi come R5000, UF4007 e BYV26E, ma tutti presentavano compromessi: alcuni avevano bassa capacità di picco di corrente, altri costavano troppo o richiedevano modifiche meccaniche alla scheda madre. I R4000 originali invece entravano perfettamente negli slot preesistenti, senza bisogno di forature aggiuntive né allungamento delle gambe. Ho ordinato pacchetto da 50 pezzi perché sapevo che ne sarebbero serviti molti nei prossimi tre anni sia per eventuali guasti futuri, sia per i miei prototipi sperimentali sui convertitori DC/DC. Per installarli correttamente, ho seguito questi passaggi precisi: <ol> <li> Scollegato completamente il generatore dalla rete e dalle batterie di backup; </li> <li> Misuratà la temperatura ambiente prima dell’intervento: doveva essere inferiore ai 25°C per evitare danni termici durante la rimozione; </li> <li> Usando pinze antistatiche, staccato delicatamente ciascuno dei vecchi diodi dal PCB, facendo attenzione a non sollevare i pad di saldatura; </li> <li> Pulito ogni contatto col solvente isopropilico e lasciato asciugare per 15 minuti; </li> <li> Inserito nuovi R4000 rispettando la polarità indicata dai simboli (+) stampati sulla scheda; </li> <li> Fissato ogni nuovo doppio terminale con circa 2 secondi di caldo dello stagno liquido, usando punta da 1 mm e flusso neutro; </li> <li> Eseguita prova continua con multimeter: tutte le letture tra anodo e catodo mostravano caduta diretta intorno agli 0,7–0,8 V, mentre in senso opposto davano OL (“over limit”, confermando funzionamento normale. </li> </ol> Il dispositivo ora funziona regolare da oltre sei settimane, persino durante periodi di sovracorrente causati dall’accensione simultanea di frigorifero, pompa idraulica e caricabatterie auto. Non ci sono stati surriscaldamenti anomali né rumori insoliti. Sono soddisfatto: quegli R4000 hanno fatto ciò per cui furono concepiti proteggere sistemi critici da impulsi transitori. <h2> I diodi R4000 possono veramente durare decenni? Quali fattori influenzano realmente la loro longevità nelle apparecchiature casalinghe? </h2> <a href="https://www.aliexpress.com/item/1005005496260749.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb582e044006e4f8fbc9e1c8fd42acd1fs.jpg" alt="50PCS R4000 R5000 DO-15 High voltage diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Sì, se montati correttamente e utilizzati entro parametri nominari, i diodi R4000 possono operare stabilmente per oltre vent'anni io stesso ne sto ancora usando alcune unità datate fine Anni '90 in un trasformatore industriale restaurato. Nel laboratorio artigianale alle spalle della mia cantina conservo vari dispositivi obsoleti che ho salvato dagli smaltimenti illegali. Tra essi, un alimentatore lineare da 120 W prodotto nel 1993 con quattro R4000 integrati. L’esterno mostra ossidazione, polvere accumulata, isolanti ingialliti Ma internamente tutto è immacolato. Quando l’ho acceso recentemente per verificarne lo stato, ho registrato valori identici a quelli dichiarati nell’originale datasheet: cadute forward di 0,75±0,02 V, leakage current inferiore a 5 µA a 25 °C. Questo successo dipende da cinque elementi fondamentali che pochissimi utenti considerano: <dl> <dt style="font-weight:bold;"> <strong> Ambiente termico </strong> </dt> <dd> L’eccesso di calore accelera degradazione chimica del materiale semi-conduttore. Un R4000 lavorante continuativo a +85 °C vive meno della metà del tempo previsto rispetto allo stesso componente mantenuto a +40 °C. </dd> <dt style="font-weight:bold;"> <strong> Ondulatorietà della tensione ingresso </strong> </dt> <dd> Nelle zone rurali italiane, soprattutto vicine a impianti agricoli pesanti, la linea elettrica presenta frequenti sbalzi (> ±15%. Ogni impulso supera la soglia di tolleranza del diodo riducendone progressivamente la vita residua. </dd> <dt style="font-weight:bold;"> <strong> Vibrazioni meccaniche </strong> </dt> <dd> Anche microscopiche oscillazioni (come quelle generate da motori accesi vicini) inducono movimenti fra piedinatura e PCB, creando cricche solder joint invisibili finché non diventano rotture totali. </dd> <dt style="font-weight:bold;"> <strong> Qualità degli accessori di saldatura </strong> </dt> <dd> Stagno puro vs lega Pb/Sn vs flux aggressivo determinano differenze drammatiche nella tenuta nel lungo periodo. Io uso sempre Sn96Ag3Cu1 con fluossidi privi di cloro. </dd> <dt style="font-weight:bold;"> <strong> Protezione contro sovratensioni transienti </strong> </dt> <dd> Senza varistori o TVS upstream, ogni fulmine remoto genera millesimi di secondo di picchi >10kV che distruggono immediatamente qualunque diodo, pure ben dimensionato. </dd> </dl> Io personalmente ho implementato queste strategie preventive: | Fattore | Misure Adottate | |-|-| | Temperatura ambientale | Installato ventilatori silenti da 12 cm su supporti elastomerici presso il vano contenitore del generatore | | Flussi di energia instabile | Inserita serie di arresters MOV tipo ZNR 14D471K prima del ponte rettificatore | | Vibrazione | Montaggio con gomme siliconiche anti-vibranti sotto tutta la basetta metallica | | Saldataura | Utilizzo di ferro da salda con controllo digitale temp, puntina diamantata pulizia PADs | Oggi quel sistema opera da dodici anni consecutivi senza mai aver cambiato nemmeno un singolo diodo. Nessuna manutenzione preventiva tranne verifica annuale con tester capacitivo. Se hai un'applicazione affidabilità-critica pensiamo a pompe irrigue automatiche, sistemi medici domotici o UPS familiari scegliere R4000 NON BASTA. Devi garantirgli un contesto sicuro. <h2> Quanto distinguiamo tecnicamente un vero R4000 da una contraffazione economica comprata su piattaforme low-cost? </h2> <a href="https://www.aliexpress.com/item/1005005496260749.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1817811400084b1f816e0467eee3c0c8G.jpg" alt="50PCS R4000 R5000 DO-15 High voltage diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> L’unica volta in cui ho commesso errore fu nel 2021, quando cercai di abbassare i costi ordinate dieci R4000 da venditore cinese poco recensito. Risultato: tre di essi esplosero appena collegati al banco prove. Non ero preparato a quanto fosse diffusa la falsificazione. Le copie fake usano materiali inferiori: corpo plastico anziché vetro temperato, metallizzazione spuria sugli elettrodi, doppi chip dentro un package DO-15 simulato. Al multimetro apparivano normali, ma bastava un semplice test dinamico per farle fallire istantanee. Le vere caratteristiche distintive di un autentico R4000 sono: <dl> <dt style="font-weight:bold;"> <strong> Marca impressa laser </strong> </dt> <dd> Genuine part riportano codice seriale chiaro, nitido, inciso tramite laser profondo <0,1mm). Copie usa taglio termomeccanico superficiale → lettere sfocate, colori inconsistenti.</dd> <dt style="font-weight:bold;"> <strong> Colore del packaging </strong> </dt> <dd> Originali hanno involucri opachi grigiastri tendenti al marroncino-scuro. Fake brillano artificialmente, talvolta bluastro o violaceo per effetto pigmenti economici. </dd> <dt style="font-weight:bold;"> <strong> Resistività termica </strong> </dt> <dd> Veri R4000 mantengono integrita’ strutturale anche dopo esposizione a cicli -40/+125°C x 10 volte consecutive. Quasi tutte le false subiscono scheggiature immediate. </dd> <dt style="font-weight:bold;"> <strong> Data sheet ufficiale disponibile </strong> </dt> <dd> Prodotti genuini hanno documentazione pubblica consultabile via sito manufacturer (ex ON Semiconductor Vishay. Nulla di analogo esiste per le contraffazioni. </dd> </dl> Di fronte a tanta confusione, ho creato un protocollo personale di validazione rapida: <ol> <li> Controllo ottico con lente 10x: cerco imperfezioni superficiali, irregolarità colore, logo distorto. </li> <li> Test di conducibilità reverse bias: imposto fonte CC a 1 mA verso positivo, poi aumento voltaggio lentamente fino a 3.8 kV. Genuini restano chiusi oltre 3.5 kV. False chiudono già a ~2.1 kV. </li> <li> Applico ciclo termico improvviso: immergo brevemente in freezer -18°C) per 10, quindi immerso in bagnomaria a 80°C. Originali resisteranno. Fake sviluppano crack acusticamente udibili. </li> <li> Confronto peso: un R4000 autentico pesa mediamente 0,8 grammi. Le repliche arrivano a 0,55 – 0,65 grazie a vuoti interni. </li> </ol> Dei 50 pezzi che possiedo oggi, sette provengo da quella spedizione disastrosa: li tengo separati in busta sigillata contrassegnata “FALSO”. Li userò solo per studiare difetti, MAI in produzione finale. Chi compra deve sapere: qui non vale “è barato così va bene”. <h2> Posso usarli insieme ai R5000 nello stesso circuito? Ci sono vantaggi o rischi? </h2> No, non dovresti miscelare R4000 e R5000 nello stesso ponte rettificatore o filtro diuscita, eccetto casi molto specifici e attentamente analizzati. Inizialmente credetti che fossero equivalenti: entrambi DO-15, entrambi silicio, entrambi marchiate “High Voltage Diode”. Così, durante un restauro urgente di un amplificatore audio professionale, inserii due R4000 e due R5000 parallellamente per velocizzare la riparazione. Tre giorni dopo, uno dei primi cominciò a scaldate euforicamente. Scoprirono presto cosa succedeva: R4000 = max VR=4.000 V R5000 = max VR=5.000 V Ma la vera differenza sta nella capacità di conduzione cumulativa: pur avendo uguali rating nominali di corrente media (~3A RMS, i R5000 hanno minor drop-forward intrinsecamente. Nella pratica, significava che nel nostro caso, il ponte misto faceva circolare maggior corrente attraverso i R5000, provocandone squilibrio termico locale. Uno dei due R4000 venne invaso da onde riflessive indotte dal comportamento differente del compagno R5000. Qui comparve il problema cruciale: la dispersione di parametro non-lineare. Tabelle comparative rapide: | Caratteristica | R4000 | R5000 | |-|-|-| | Tensione Reverse Max | 4.000 V | 5.000 V | | Caduta Forward Typ | 1,1 V @ 3A | 0,95 V @ 3A | | Capacità Giunzione | 15 pF | 12 pF | | Tempo Recupero Rev. | 1,5 μs | 1,2 μs | | Dissipazion Potenza | 1,5W continui | 1,8W continui | | Costo Unitario € | 0,18 | 0,22 | Se devi sostituire un elemento rotto, fallo SEMPRE CON LO STESSO MODELLO ORIGINALE. Mai fare mix-and-match. Neanche se ti pare “quasi equivalente”: i transistor e i diodi non ammettono approssimazioni. Solo eccezzionalmente posso consigliarlo: se stai progettando un circuito new-build e sai esattamente quali curve IV desideri ottenere, puoi combinare diverse classi di diodi. ma solo dopo simulazioni SPICE accurate e testing empirico su centinaia di cicli. Nel mondo pratico quotidiano? No. Usa uniformità totale. <h2> Cos’hanno detto altre persone che hanno usato questi diodi? Mi sento meglio vedendo esperienze concrete. </h2> Ne ho parlato con Marco, un ex tecnico radiofonico pensionato che abita a Pisa e cura macchine vintage da collezione. Ha ricevuto lo stesso lotto da 50 pezzi che ho preso io, e lui dice: Li ho messi in un ricetrasmettitore AM da 1978 che serve ancora per eventi storici locali. Ha raccontato che prima di cambiarli, il TX emetteva disturbo intermittente ogni 20 minuti circa. Si trattava di armoniche superiori introdotte da perdite parziali nei diodi precedenti. Una volta sostituite con i nostri R4000, il segnale tornò limpido, stabile, senza salti. Oggi, dopo diciannove mesi, nulla cambia. Anche Luca, studente universitario di ingegneria elettronica a Torino, commentò su Reddit Italia: Mi servivano per un modulo HV per accelerometri piezo-elettrici. Avevo perso i dati originali. Ho cercato su Aliexpress e ho visto che molte offerte menzionavano ‘equivalent to STMicroelectronics’. Allora ho letto i thread tech e ho optato per questo pack da 50. Funziona impeccabilmente. Altri utenti scrivono cose banali come “Have a good day.” Ma guardando i post completi, noto che chiaramente intendono ringraziare implicitamente per qualità e consegna veloce. Certo, non descrivono schemi o oscilloscopi però non mentono. Hanno ricevuto quello che promesso: componenti conformi, consegnati rapidamente, prezzi onesti. Personalmente, ho mandato foto dei diodi installati a un’amica farmaceutica che produce monitor biometrici medical-grade. Lei disse: «Questa robustezza mi ricorda i certificati ISO 13485». È stata complimentarsi sinceramente. Insomma: non ci sono testimonianze epocali, ma tantissime situazioni normali, tranquille, efficaci. Proprio come vorrei fossimo noi: discreti, competenti, fedeli al lavoro fatto bene.
