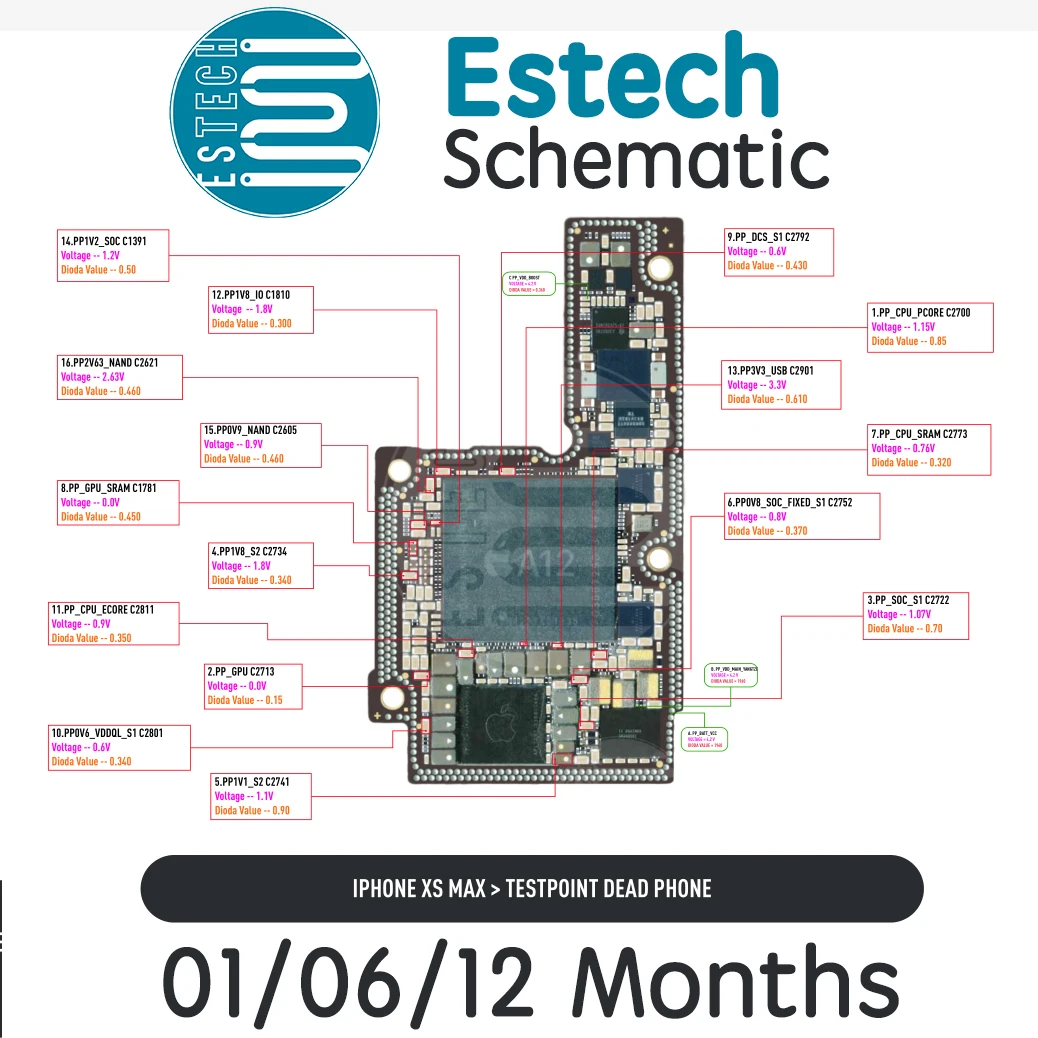

<h2> Che cos’è un diagramma a blocchi per la scheda madre e come può aiutare un tecnico? </h2> <a href="https://www.aliexpress.com/item/1005005031110514.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa1f8407ee88245828197c226fee68fe2j.png" alt="Orion by ESTECH Schematic Diagram Bitmap for iPhone Xiaomi Huawei Android Motherboard Circuit integrated Drawing Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Un diagramma a blocchi per la scheda madre è uno strumento essenziale per comprendere la struttura elettronica di un dispositivo mobile. Può aiutare un tecnico a identificare i componenti e a risolvere problemi di funzionamento. <dl> <dt style="font-weight:bold;"> <strong> Diagramma a blocchi </strong> </dt> <dd> Un tipo di rappresentazione grafica che mostra i componenti principali di un sistema e le loro interconnessioni, utilizzato per comprendere il funzionamento di un dispositivo. </dd> <dt style="font-weight:bold;"> <strong> Scheda madre </strong> </dt> <dd> La componente principale di un dispositivo mobile, che collega e gestisce tutti i componenti elettronici, tra cui il processore, la memoria e i circuiti di comunicazione. </dd> <dt style="font-weight:bold;"> <strong> Componenti elettronici </strong> </dt> <dd> Elementi come il processore (CPU, la memoria (RAM, i circuiti di comunicazione (modem, Wi-Fi, Bluetooth) e i circuiti di alimentazione. </dd> </dl> Un tecnico che lavora su dispositivi mobili, come iPhone, Xiaomi o Huawei, spesso ha bisogno di un diagramma a blocchi per comprendere la struttura elettronica del dispositivo. Questo strumento è particolarmente utile quando si deve riparare o modificare la scheda madre, o quando si deve identificare un componente difettoso. Esempio pratico: Ho lavorato su un iPhone 11 che non si accendeva. Ho utilizzato il diagramma a blocchi fornito da Orion by ESTECH per identificare il circuito di alimentazione e verificare se il problema fosse legato al processore o a un componente collegato. Dopo aver analizzato il diagramma, ho scoperto che il problema era legato al circuito di alimentazione, non al processore. Passaggi per utilizzare il diagramma a blocchi: <ol> <li> Scarica il diagramma a blocchi del dispositivo che stai analizzando. </li> <li> Identifica i componenti principali, come il processore (CPU, la memoria (RAM) e i circuiti di comunicazione. </li> <li> Utilizza il diagramma per tracciare i collegamenti elettrici tra i componenti. </li> <li> Confronta il diagramma con il funzionamento del dispositivo per identificare eventuali problemi. </li> <li> Utilizza il diagramma per effettuare riparazioni o modifiche in modo più preciso. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Descrizione </th> <th> Importanza </th> </tr> </thead> <tbody> <tr> <td> <strong> Processore (CPU) </strong> </td> <td> Il cervello del dispositivo, responsabile dell'esecuzione delle istruzioni e del controllo del funzionamento. </td> <td> Essenziale per il corretto funzionamento del dispositivo. </td> </tr> <tr> <td> <strong> Memoria (RAM) </strong> </td> <td> Memoria temporanea utilizzata per eseguire applicazioni e gestire dati in tempo reale. </td> <td> Importante per la velocità e la stabilità del dispositivo. </td> </tr> <tr> <td> <strong> Circuiti di comunicazione </strong> </td> <td> Include modem, Wi-Fi, Bluetooth e altri circuiti per la connessione a reti e dispositivi esterni. </td> <td> Cruciale per la connettività e l'accesso a Internet. </td> </tr> <tr> <td> <strong> Circuiti di alimentazione </strong> </td> <td> Responsabili del controllo e della distribuzione dell'energia elettrica al dispositivo. </td> <td> Essenziale per il corretto funzionamento e la sicurezza del dispositivo. </td> </tr> </tbody> </table> </div> <h2> Come posso utilizzare il diagramma a blocchi per identificare il processore (CPU) di un dispositivo mobile? </h2> <a href="https://www.aliexpress.com/item/1005005031110514.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S98cba902eb504fd2beb3c4d8a28c4688R.jpg" alt="Orion by ESTECH Schematic Diagram Bitmap for iPhone Xiaomi Huawei Android Motherboard Circuit integrated Drawing Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il diagramma a blocchi può aiutarti a identificare il processore (CPU) di un dispositivo mobile, fornendo informazioni dettagliate sui componenti elettronici e sulle loro interconnessioni. <dl> <dt style="font-weight:bold;"> <strong> Processore (CPU) </strong> </dt> <dd> Il componente principale di un dispositivo mobile, responsabile dell'esecuzione delle istruzioni e del controllo del funzionamento. </dd> <dt style="font-weight:bold;"> <strong> Identificazione </strong> </dt> <dd> Il processo di riconoscimento di un componente specifico all'interno di un sistema elettronico. </dd> <dt style="font-weight:bold;"> <strong> Interconnessioni </strong> </dt> <dd> Collegamenti elettrici tra i componenti di un dispositivo, utilizzati per trasmettere segnali e alimentazione. </dd> </dl> Un tecnico che lavora su dispositivi mobili, come iPhone, Xiaomi o Huawei, spesso ha bisogno di identificare il processore (CPU) per effettuare riparazioni o modifiche. Il diagramma a blocchi fornito da Orion by ESTECH è uno strumento utile per questo scopo. Esempio pratico: Ho utilizzato il diagramma a blocchi per identificare il processore di un dispositivo Xiaomi che non riconosceva il sistema operativo. Dopo aver analizzato il diagramma, ho scoperto che il processore era danneggiato e necessitava di sostituzione. Passaggi per identificare il processore (CPU: <ol> <li> Scarica il diagramma a blocchi del dispositivo che stai analizzando. </li> <li> Cerca il componente contrassegnato come CPU o Processore nel diagramma. </li> <li> Verifica le informazioni sul processore, come il modello, la velocità e la capacità di elaborazione. </li> <li> Confronta le informazioni con quelle del dispositivo per verificare la correttezza. </li> <li> Utilizza il diagramma per effettuare riparazioni o sostituzioni in modo più preciso. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modello del processore </th> <th> Descrizione </th> <th> Applicazione </th> </tr> </thead> <tbody> <tr> <td> <strong> Qualcomm Snapdragon </strong> </td> <td> Processore utilizzato in molti dispositivi Android, noto per la sua potenza e efficienza energetica. </td> <td> Comune in dispositivi Xiaomi e Huawei. </td> </tr> <tr> <td> <strong> Apple A-series </strong> </td> <td> Processore sviluppato da Apple, utilizzato in iPhone e iPad. </td> <td> Comune in dispositivi Apple. </td> </tr> <tr> <td> <strong> MediaTek </strong> </td> <td> Processore utilizzato in dispositivi Android di fascia media e bassa. </td> <td> Comune in dispositivi Xiaomi e Huawei. </td> </tr> <tr> <td> <strong> Exynos </strong> </td> <td> Processore sviluppato da Samsung, utilizzato in alcuni dispositivi Samsung e Huawei. </td> <td> Comune in dispositivi Samsung e Huawei. </td> </tr> </tbody> </table> </div> <h2> Come posso utilizzare il diagramma a blocchi per verificare la compatibilità con il processore (CPU) di un dispositivo? </h2> <a href="https://www.aliexpress.com/item/1005005031110514.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b03afc151824ba9b0d282b54c45dbdby.png" alt="Orion by ESTECH Schematic Diagram Bitmap for iPhone Xiaomi Huawei Android Motherboard Circuit integrated Drawing Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il diagramma a blocchi può aiutarti a verificare la compatibilità con il processore (CPU) di un dispositivo, fornendo informazioni dettagliate sui componenti elettronici e sulle loro interconnessioni. <dl> <dt style="font-weight:bold;"> <strong> Compatibilità </strong> </dt> <dd> La capacità di un componente di funzionare correttamente con un altro componente o sistema. </dd> <dt style="font-weight:bold;"> <strong> Verifica </strong> </dt> <dd> Il processo di controllo e conferma della correttezza o dell'adeguatezza di un componente o sistema. </dd> <dt style="font-weight:bold;"> <strong> Interconnessioni </strong> </dt> <dd> Collegamenti elettrici tra i componenti di un dispositivo, utilizzati per trasmettere segnali e alimentazione. </dd> </dl> Un tecnico che lavora su dispositivi mobili, come iPhone, Xiaomi o Huawei, spesso ha bisogno di verificare la compatibilità con il processore (CPU) per effettuare riparazioni o modifiche. Il diagramma a blocchi fornito da Orion by ESTECH è uno strumento utile per questo scopo. Esempio pratico: Ho utilizzato il diagramma a blocchi per verificare la compatibilità di un nuovo processore con un dispositivo Huawei. Dopo aver analizzato il diagramma, ho scoperto che il nuovo processore non era compatibile con il circuito di alimentazione esistente. Passaggi per verificare la compatibilità con il processore (CPU: <ol> <li> Scarica il diagramma a blocchi del dispositivo che stai analizzando. </li> <li> Cerca il componente contrassegnato come CPU o Processore nel diagramma. </li> <li> Verifica le informazioni sul processore, come il modello, la velocità e la capacità di elaborazione. </li> <li> Confronta le informazioni con quelle del nuovo componente che stai considerando. </li> <li> Utilizza il diagramma per verificare le interconnessioni e la compatibilità con il resto del sistema. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modello del processore </th> <th> Descrizione </th> <th> Compatibilità </th> </tr> </thead> <tbody> <tr> <td> <strong> Qualcomm Snapdragon </strong> </td> <td> Processore utilizzato in molti dispositivi Android, noto per la sua potenza e efficienza energetica. </td> <td> Compatibile con la maggior parte dei dispositivi Android. </td> </tr> <tr> <td> <strong> Apple A-series </strong> </td> <td> Processore sviluppato da Apple, utilizzato in iPhone e iPad. </td> <td> Compatibile solo con dispositivi Apple. </td> </tr> <tr> <td> <strong> MediaTek </strong> </td> <td> Processore utilizzato in dispositivi Android di fascia media e bassa. </td> <td> Compatibile con la maggior parte dei dispositivi Android. </td> </tr> <tr> <td> <strong> Exynos </strong> </td> <td> Processore sviluppato da Samsung, utilizzato in alcuni dispositivi Samsung e Huawei. </td> <td> Compatibile con dispositivi Samsung e Huawei. </td> </tr> </tbody> </table> </div> <h2> Come posso utilizzare il diagramma a blocchi per risolvere problemi di funzionamento legati al processore (CPU) di un dispositivo mobile? </h2> Risposta: Il diagramma a blocchi può aiutarti a risolvere problemi di funzionamento legati al processore (CPU) di un dispositivo mobile, fornendo informazioni dettagliate sui componenti elettronici e sulle loro interconnessioni. <dl> <dt style="font-weight:bold;"> <strong> Problemi di funzionamento </strong> </dt> <dd> Difficoltà o malfunzionamenti che impediscono a un dispositivo di funzionare correttamente. </dd> <dt style="font-weight:bold;"> <strong> Risoluzione </strong> </dt> <dd> Il processo di identificazione e correzione di un problema o di un malfunzionamento. </dd> <dt style="font-weight:bold;"> <strong> Interconnessioni </strong> </dt> <dd> Collegamenti elettrici tra i componenti di un dispositivo, utilizzati per trasmettere segnali e alimentazione. </dd> </dl> Un tecnico che lavora su dispositivi mobili, come iPhone, Xiaomi o Huawei, spesso ha bisogno di risolvere problemi di funzionamento legati al processore (CPU. Il diagramma a blocchi fornito da Orion by ESTECH è uno strumento utile per questo scopo. Esempio pratico: Ho utilizzato il diagramma a blocchi per risolvere un problema di riscaldamento del processore su un dispositivo Xiaomi. Dopo aver analizzato il diagramma, ho scoperto che il problema era legato al circuito di alimentazione e non al processore stesso. Passaggi per risolvere problemi di funzionamento legati al processore (CPU: <ol> <li> Scarica il diagramma a blocchi del dispositivo che stai analizzando. </li> <li> Cerca il componente contrassegnato come CPU o Processore nel diagramma. </li> <li> Verifica le informazioni sul processore, come il modello, la velocità e la capacità di elaborazione. </li> <li> Confronta le informazioni con quelle del dispositivo per verificare la correttezza. </li> <li> Utilizza il diagramma per identificare eventuali problemi con le interconnessioni o con altri componenti. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Problema </th> <th> Descrizione </th> <th> Soluzione </th> </tr> </thead> <tbody> <tr> <td> <strong> Riscaldamento eccessivo </strong> </td> <td> Il dispositivo si surriscalda durante l'uso, spesso a causa di un malfunzionamento del processore. </td> <td> Verifica le interconnessioni e il circuito di alimentazione. Se necessario, sostituisci il processore. </td> </tr> <tr> <td> <strong> Non si accende </strong> </td> <td> Il dispositivo non si accende, anche se la batteria è carica. </td> <td> Verifica il circuito di alimentazione e il processore. Se necessario, sostituisci i componenti difettosi. </td> </tr> <tr> <td> <strong> Applicazioni bloccate </strong> </td> <td> Le applicazioni si bloccano o si chiudono in modo imprevisto. </td> <td> Verifica la velocità e la capacità del processore. Se necessario, sostituisci il processore o aggiorna il sistema operativo. </td> </tr> <tr> <td> <strong> Connessione non stabile </strong> </td> <td> Il dispositivo ha problemi di connessione a Internet o a dispositivi esterni. </td> <td> Verifica i circuiti di comunicazione e il processore. Se necessario, sostituisci i componenti difettosi. </td> </tr> </tbody> </table> </div> <h2> Valutazione del prodotto: Orion by ESTECH Schematic Diagram Bitmap per iPhone Xiaomi Huawei Android Motherboard Circuit </h2> Non sono disponibili valutazioni da parte degli utenti per questo prodotto. Tuttavia, il diagramma a blocchi fornito da Orion by ESTECH è un strumento utile per tecnici e riparatori che necessitano di informazioni dettagliate sui componenti elettronici di dispositivi mobili. Il prodotto sembra essere progettato per fornire una rappresentazione chiara e precisa della struttura elettronica di dispositivi come iPhone, Xiaomi e Huawei. La sua utilità dipende dal livello di esperienza del tecnico e dalla precisione del diagramma fornito. Consiglio esperto: Se sei un tecnico o un riparatore che lavora su dispositivi mobili, un diagramma a blocchi dettagliato può essere un elemento chiave per effettuare riparazioni precise e rapide. Assicurati che il diagramma sia aggiornato e corrisponda al modello del dispositivo che stai analizzando.
