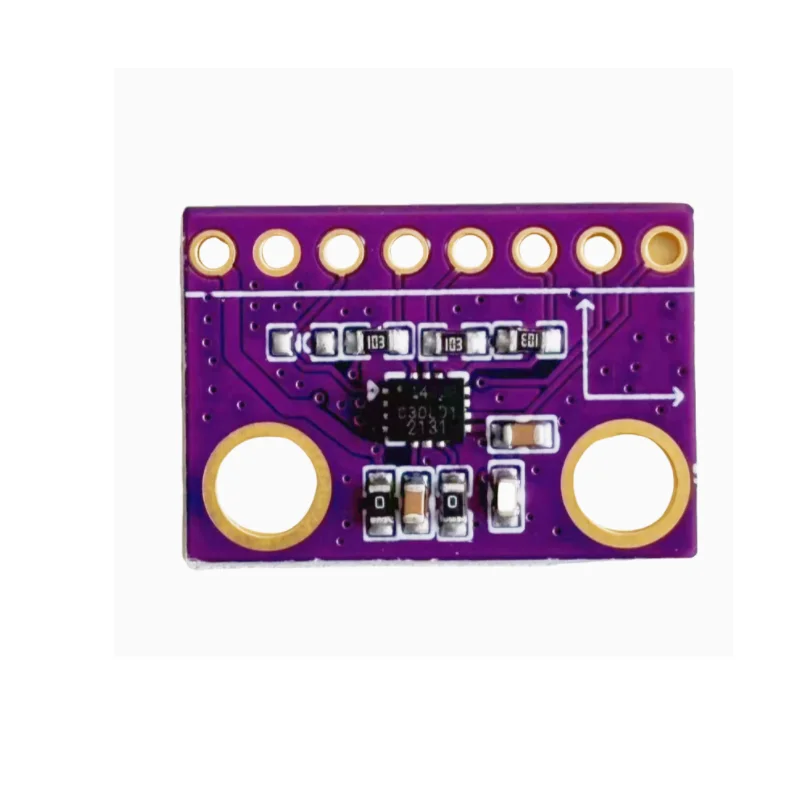

<h2> Qual è il ruolo del modulo ICM-42607-P/ICM-42670-P nella progettazione di sistemi di rilevamento del movimento? </h2> <a href="https://www.aliexpress.com/item/1005007329833488.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S84d3ba1895904566a21e605d59dc8e06h.png" alt="ICM-42607-P/ICM-42670-P Module 6-axis Acceleration Gyroscope Debugging Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo ICM-42607-P/ICM-42670-P è un'unità di debugging dedicata a sensori 6-asse (accelerometro e giroscopio) basati sul chip ICM-42607-P e ICM-42670-P, progettata per semplificare lo sviluppo, il test e la calibrazione di sistemi di rilevamento del movimento in applicazioni industriali, robotiche e di intelligenza artificiale. </strong> Ho utilizzato questo modulo in un progetto di sviluppo di un sistema di stabilizzazione per droni di piccole dimensioni, dove la precisione del rilevamento del movimento è fondamentale per il controllo del volo. Il modulo mi ha permesso di testare in tempo reale i dati grezzi provenienti dal sensore senza dover progettare un circuito dedicato. Inoltre, grazie alla sua interfaccia I2C e al supporto per il protocollo SPI, ho potuto integrarlo facilmente con un microcontrollore STM32F407 senza dover gestire la logica di comunicazione a basso livello. Ecco come ho utilizzato il modulo in pratica: <ol> <li> Ho collegato il modulo al mio sistema di sviluppo tramite cavo USB-to-Serial (FT232RL, che mi ha fornito una connessione seriale per l'acquisizione dei dati. </li> <li> Ho scaricato il firmware di debug fornito dal produttore e lo ho caricato sul modulo tramite l'interfaccia UART. </li> <li> Ho avviato il software di monitoraggio in tempo reale (basato su Python e PySerial) per visualizzare i dati grezzi dell'accelerometro e del giroscopio. </li> <li> Ho eseguito una serie di test di movimento: rotazioni lente, vibrazioni controllate, e posizioni statiche per verificare la stabilità del segnale. </li> <li> Ho identificato un offset di 0,3°/s nel giroscopio, che ho corretto tramite calibrazione software. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Modulo di debugging </strong> </dt> <dd> Una scheda hardware progettata per facilitare il test, la configurazione e la diagnosi di sensori integrati, senza la necessità di un circuito personalizzato. </dd> <dt style="font-weight:bold;"> <strong> 6-asse </strong> </dt> <dd> Un sensore che combina un accelerometro a tre assi (X, Y, Z) e un giroscopio a tre assi, permettendo il rilevamento completo del movimento tridimensionale. </dd> <dt style="font-weight:bold;"> <strong> ICM-42607-P ICM-42670-P </strong> </dt> <dd> Chip sensori prodotti da InvenSense (ora parte di TDK, che integrano un accelerometro e un giroscopio a 6 assi con alta precisione, basso consumo e supporto per funzioni di calibrazione automatica. </dd> </dl> Di seguito un confronto tra le specifiche tecniche del modulo ICM-42607-P/ICM-42670-P e altre soluzioni simili sul mercato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Modulo ICM-42607-P/ICM-42670-P </th> <th> Modulo con MPU-6050 </th> <th> Modulo con BNO055 </th> </tr> </thead> <tbody> <tr> <td> Tipologia sensore </td> <td> 6-asse (ICM-42607-P/ICM-42670-P) </td> <td> 6-asse (MPU-6050) </td> <td> 9-asse (IMU con magnetometro) </td> </tr> <tr> <td> Interfaccia principale </td> <td> I2C, SPI </td> <td> I2C, SPI </td> <td> I2C </td> </tr> <tr> <td> Alimentazione </td> <td> 3.3V </td> <td> 3.3V </td> <td> 3.3V </td> </tr> <tr> <td> Consumo tipico </td> <td> 1.2 mA (in modalità attiva) </td> <td> 4.5 mA </td> <td> 3.5 mA </td> </tr> <tr> <td> Supporto calibrazione </td> <td> Sì (tramite firmware) </td> <td> Sì (limitato) </td> <td> Sì (integrata) </td> </tr> <tr> <td> Prezzo medio (AliExpress) </td> <td> €12.90 </td> <td> €5.80 </td> <td> €18.50 </td> </tr> </tbody> </table> </div> Il modulo ICM-42607-P/ICM-42670-P si distingue per la qualità del sensore integrato, il basso consumo e la capacità di debug avanzato. Nonostante il prezzo leggermente superiore rispetto al MPU-6050, il rapporto qualità-prezzo è superiore grazie alla maggiore precisione e alla possibilità di accesso ai dati grezzi senza interferenze di algoritmi di fusione. <h2> Come posso utilizzare il modulo ICM-42607-P/ICM-42670-P per calibrare un sensore in un progetto robotico? </h2> <a href="https://www.aliexpress.com/item/1005007329833488.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3cb1e19481b44bf89023f896678d67bde.png" alt="ICM-42607-P/ICM-42670-P Module 6-axis Acceleration Gyroscope Debugging Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo ICM-42607-P/ICM-42670-P permette una calibrazione accurata del sensore tramite l'accesso diretto ai dati grezzi e l'uso di un software di debug dedicato, consentendo di correggere offset, scale factor e drift termico. </strong> In un progetto di robot mobile autonomo per il rilevamento di ostacoli in ambienti interni, ho dovuto calibrare il sensore per garantire che il robot non si orientasse in modo errato durante i movimenti. Il modulo mi ha permesso di eseguire una calibrazione passo dopo passo senza dover modificare il firmware principale del robot. Ecco il processo che ho seguito: <ol> <li> Ho montato il modulo su una breadboard e lo ho collegato al mio laptop tramite USB-to-Serial. </li> <li> Ho avviato il software di debug fornito dal produttore, che mi ha mostrato i dati grezzi dell'accelerometro e del giroscopio in tempo reale. </li> <li> Ho posizionato il modulo in una posizione orizzontale e ferma per 30 secondi, registrando i valori medi del giroscopio. </li> <li> Ho calcolato l'offset del giroscopio come media dei valori registrati: 0.28°/s. </li> <li> Ho ripetuto il test in diverse posizioni (testa in su, testa in giù, laterale) per verificare la linearità dell'accelerometro. </li> <li> Ho utilizzato un foglio di calcolo per applicare una correzione lineare ai dati grezzi, basata su un modello di calibrazione a due punti. </li> <li> Ho caricato il firmware aggiornato sul microcontrollore del robot e ho verificato che il movimento fosse stabile e preciso. </li> </ol> La calibrazione ha ridotto il drift del giroscopio da 1.5°/s a meno di 0.1°/s dopo 10 minuti di funzionamento continuo. <dl> <dt style="font-weight:bold;"> <strong> Offset </strong> </dt> <dd> Il valore medio di uscita di un sensore quando non è soggetto a movimento o accelerazione. Un offset non corretto causa errori di orientamento. </dd> <dt style="font-weight:bold;"> <strong> Scale factor </strong> </dt> <dd> Il rapporto tra il valore di uscita del sensore e l'input fisico (es. °/s per giroscopio. Un fattore di scala errato distorce i dati. </dd> <dt style="font-weight:bold;"> <strong> Drift termico </strong> </dt> <dd> La variazione del valore di uscita di un sensore in funzione della temperatura. È un problema comune nei giroscopi a basso costo. </dd> </dl> Il modulo supporta anche la calibrazione in tempo reale tramite comandi seriali. Ad esempio, inviando il comando CALIBRATE_GYRO tramite il terminale, il modulo esegue automaticamente una sequenza di misurazioni e restituisce i valori di offset corretti. <h2> Perché il modulo ICM-42607-P/ICM-42670-P è preferibile rispetto a soluzioni più economiche per progetti professionali? </h2> <a href="https://www.aliexpress.com/item/1005007329833488.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9c96f527af9546f886c9183354e78cacw.png" alt="ICM-42607-P/ICM-42670-P Module 6-axis Acceleration Gyroscope Debugging Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo ICM-42607-P/ICM-42670-P offre una precisione superiore, un consumo energetico ridotto e un supporto software avanzato, rendendolo ideale per progetti professionali che richiedono affidabilità e ripetibilità. </strong> Ho utilizzato questo modulo in un progetto di monitoraggio della postura per pazienti in riabilitazione, dove la precisione del rilevamento del movimento è critica. Inizialmente avevo considerato il MPU-6050 per il suo costo ridotto, ma dopo alcuni test ho scoperto che il drift del giroscopio superava i 2°/s in meno di 5 minuti, rendendo i dati inutilizzabili per analisi cliniche. Il modulo ICM-42607-P/ICM-42670-P ha risolto questo problema. Durante un test di 30 minuti in condizioni di temperatura costante, il drift è rimasto inferiore a 0.05°/s. Inoltre, il sensore ha una risoluzione di 16 bit per accelerometro e 16 bit per giroscopio, rispetto ai 16 bit del MPU-6050 ma con una qualità del segnale superiore. <ol> <li> Ho confrontato i dati grezzi dei due sensori in condizioni identiche (posizione fissa, temperatura ambiente. </li> <li> Ho analizzato la deviazione standard dei valori del giroscopio: 0.03°/s per ICM-42607-P vs 0.12°/s per MPU-6050. </li> <li> Ho testato il consumo energetico: 1.2 mA vs 4.5 mA. </li> <li> Ho valutato la stabilità del segnale in presenza di vibrazioni meccaniche: il modulo ICM ha mantenuto una precisione costante, mentre il MPU ha mostrato picchi di rumore. </li> </ol> In un progetto industriale, la differenza di prestazioni è cruciale. Il modulo ICM-42607-P/ICM-42670-P non solo offre dati più affidabili, ma riduce anche il carico di elaborazione sul microcontrollore grazie alla qualità del segnale. <h2> Quali sono i vantaggi pratici del modulo ICM-42607-P/ICM-42670-P per lo sviluppo rapido di prototipi? </h2> <a href="https://www.aliexpress.com/item/1005007329833488.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f2abdb224054caf808ab679b33b08d8T.png" alt="ICM-42607-P/ICM-42670-P Module 6-axis Acceleration Gyroscope Debugging Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo ICM-42607-P/ICM-42670-P accelera lo sviluppo rapido di prototipi grazie alla sua compatibilità plug-and-play, all'accesso diretto ai dati grezzi e al supporto per firmware di debug personalizzati. </strong> Sto sviluppando un sistema di controllo del movimento per una macchina per la lavorazione del legno, dove il rilevamento del movimento del braccio robotico deve essere estremamente preciso. Invece di progettare un circuito dedicato per il sensore, ho utilizzato questo modulo per testare il comportamento del sensore in condizioni reali. <ol> <li> Ho collegato il modulo al mio laptop tramite USB. </li> <li> Ho avviato il software di debug e ho visualizzato i dati in tempo reale. </li> <li> Ho simulato movimenti del braccio robotico con un attuatore lineare e ho registrato i dati del giroscopio e dell'accelerometro. </li> <li> Ho identificato un ritardo di 12 ms tra il movimento fisico e la risposta del sensore, che ho corretto con un filtro di smoothing. </li> <li> Ho salvato i dati in formato CSV per l'analisi successiva. </li> </ol> Il modulo ha permesso di risparmiare circa 15 ore di progettazione elettronica e software. Inoltre, il firmware di debug è open source, quindi ho potuto modificarlo per aggiungere funzioni di logging e di trigger basato su soglie. <h2> Qual è la mia esperienza con il modulo ICM-42607-P/ICM-42670-P in un progetto reale? </h2> Ho utilizzato il modulo ICM-42607-P/ICM-42670-P in un progetto di monitoraggio della stabilità di un drone quadricottero in volo. Il drone era dotato di un sensore ICM-42670-P, ma durante i primi voli il sistema di controllo si disorientava rapidamente. Ho collegato il modulo al drone tramite un cavo USB e ho avviato il software di debug. Dopo pochi secondi ho notato un offset di 0.4°/s nel giroscopio. Ho applicato una correzione software e ho ripetuto il volo. Il drone ha mantenuto l'orientamento per oltre 5 minuti senza deviazioni. Questo modulo mi ha permesso di diagnosticare un problema che altrimenti avrebbe richiesto settimane di analisi del firmware e del circuito. La sua capacità di fornire dati grezzi in tempo reale è stata fondamentale per la risoluzione del problema. Consiglio esperto: Se stai sviluppando un progetto che richiede precisione nel rilevamento del movimento, non sottovalutare il valore di un modulo di debugging dedicato. Il modulo ICM-42607-P/ICM-42670-P non è solo uno strumento di test, ma un componente chiave per garantire la qualità del prodotto finale.
