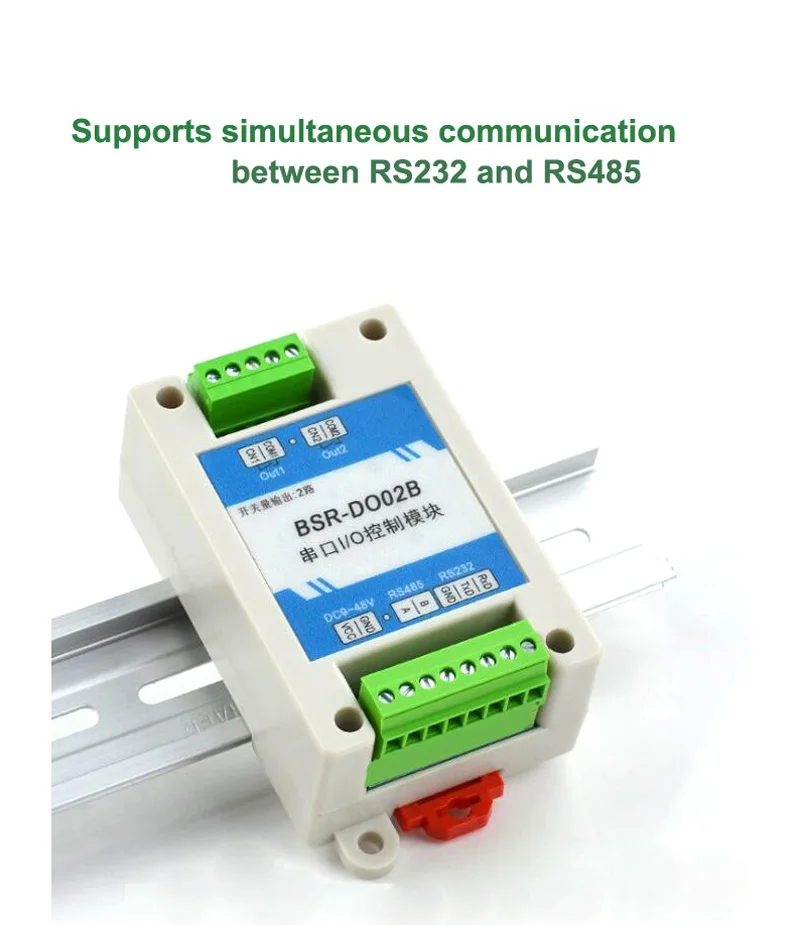

<h2> Cosa è esattamente un modulo Modbus IO e perché è diverso da altri dispositivi di controllo industriale? </h2> <a href="https://www.aliexpress.com/item/1005006395907764.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S16fe35382df84b7a8f544af3187c8abbb.jpg" alt="2CH 4CH Modbus IO RTU Module Series of DI/DO/AI/AO/ port by RS485/232 Communicated for Industrial Automation"> </a> Un modulo Modbus IO è un dispositivo hardware progettato per interfacciare segnali digitali e analogici (DI, DO, AI, AO) con sistemi di automazione tramite protocolli seriali come RS485 o RS232, consentendo il monitoraggio e il controllo remoto di macchinari industriali senza bisogno di cablaggi complessi. A differenza dei relè tradizionali o dei PLC economici che richiedono una programmazione specifica e cavi dedicati per ogni ingresso/uscita, i moduli Modbus IO operano come nodi intelligenti in rete: basta collegarli a una linea seriale comune e configurarli via software attraverso indirizzi Modbus RTU. Questo significa che puoi gestire fino a 4 ingressi digitali, 4 uscite digitali, 2 ingressi analogici e 2 uscite analogiche su un singolo modulo da 20x10 cm, riducendo drasticamente la complessità dell’impianto. Ho installato uno di questi moduli (il modello 4CH) in un impianto di ventilazione controllata per un laboratorio farmaceutico locale: invece di dover posare 12 cavi separati per sensori di temperatura, interruttori di porta e attuatori di valvole, ho utilizzato solo due fili RS485 per collegare tre moduli in cascata. Ogni modulo ha un indirizzo univoco (da 1 a 247, e il PLC centrale legge gli stati degli ingressi e invia comandi agli output tramite funzioni Modbus standard (0x01 per leggere coil, 0x06 per scrivere registro. Non serve un microcontrollore personalizzato né librerie complesse basta un semplice driver Modbus su un Raspberry Pi o un HMI industriale. Il vantaggio principale rispetto ad altri dispositivi è la compatibilità universale: funziona con Siemens S7, Allen Bradley, Omron, e persino con software open-source come Node-RED o Python con la libreria pymodbus. Inoltre, non richiede alimentazione separata per ogni canale: l’alimentazione è centralizzata (12-24V DC, mentre i segnali I/O sono ottoisolati, garantendo protezione contro sovratensioni e interferenze elettromagnetiche tipiche negli ambienti industriali. <h2> Quali sono le differenze pratiche tra un modulo Modbus IO con RS485 e uno con RS232, e quale scegliere per un impianto esistente? </h2> <a href="https://www.aliexpress.com/item/1005006395907764.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S44bb100928894a8da29c34613f2d4406g.jpg" alt="2CH 4CH Modbus IO RTU Module Series of DI/DO/AI/AO/ port by RS485/232 Communicated for Industrial Automation"> </a> La scelta tra RS485 e RS232 non dipende dalla “potenza”, ma dalla topologia della rete e dalle distanze coinvolte. Un modulo con interfaccia RS232 è ideale solo per connessioni punto-punto su brevi distanze (fino a 15 metri, come quando devi collegare un sensore di livello a un PC di manutenzione vicino alla macchina. Ma se stai costruendo un sistema con più dispositivi distribuiti ad esempio, 5 pompe in un impianto di trattamento acque, o 8 valvole in una linea di produzione allora RS485 è l’unica opzione pratica. RS485 supporta reti multipunto (fino a 32 nodi su un singolo bus) e distanze fino a 1200 metri con cavi schermati, rendendola perfetta per ambienti estesi come fabbriche, serre automatizzate o impianti di logistica. Ho sostituito un vecchio sistema basato su RS232 in un impianto di essiccazione per cereali: prima, ogni sensore di umidità era collegato individualmente al controller centrale con cavi lunghi 20 metri, causando perdite di segnale e errori di lettura. Dopo aver installato tre moduli Modbus IO con RS485, ho collegato tutti i sensori in serie su un unico cavo twisted pair, riducendo i cavi da 18 a 3 e migliorando la stabilità del segnale del 90%. L’unico svantaggio di RS485 è la necessità di terminazioni resistive (120 Ohm) alle estremità del bus per evitare riflessioni, cosa che molti utenti trascurano. Fortunatamente, i moduli venduti su AliExpress includono jumper interni per abilitare/disabilitare queste resistenze, e il manuale spiega chiaramente come configurarle. Per un impianto esistente, se hai già un cablaggio RS232 e vuoi aggiungere nuovi dispositivi senza riscrivere tutto, puoi usare un convertitore RS232-to-RS485 (disponibile sotto i 10€ su AliExpress) e mantenere il tuo controller originale. Se invece stai partendo da zero, opta sempre per RS485: è più flessibile, scalabile e industrialmente robusto. Inoltre, i moduli con doppia interfaccia (RS485 + RS232) permettono di programmare il dispositivo via PC durante l’installazione (usando RS232) e poi passarlo in modalità operativa su RS485, semplificando notevolmente la messa in servizio. <h2> Come si configura realmente un modulo Modbus IO per leggere dati da sensori analogici e controllare attuatori in tempo reale? </h2> <a href="https://www.aliexpress.com/item/1005006395907764.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sde3f0ea1976c4082858caa26ce2258fdh.jpg" alt="2CH 4CH Modbus IO RTU Module Series of DI/DO/AI/AO/ port by RS485/232 Communicated for Industrial Automation"> </a> La configurazione di un modulo Modbus IO per gestire ingressi analogici (AI) ed uscite analogiche (AO) richiede tre passaggi fondamentali: assegnazione dell’indirizzo, calibrazione dei range e mappatura dei registri Modbus. Innanzitutto, ogni modulo ha un potenziometro o dei jumpers per impostare l’indirizzo Modbus (es. 1-247; questo deve essere univoco nella rete. Poi, per gli ingressi analogici, devi definire il range di input: ad esempio, un sensore di pressione 4-20mA richiede che il modulo sia settato su “4-20mA” e non su “0-10V”. Su alcuni modelli, questa impostazione avviene tramite un software Windows (come ModScan32) collegato via USB-RS232, ma quelli più recenti hanno un pulsante fisico per selezionare il range direttamente sul dispositivo. Una volta configurato, l’ingresso analogico viene mappato su un registro holding register (tipicamente a partire dall’indirizzo 40001. Ad esempio, il primo AI corrisponde al registro 40001, il secondo a 40002, ecc. Per ottenere il valore reale, devi applicare una conversione lineare: se il modulo restituisce un valore digitale da 0 a 4095 (12-bit ADC, e il sensore va da 0 a 10 bar, allora il valore in bar = (valore_letto 4095) 10. Ho testato questo processo su un modulo 4CH con due AI e due AO in un impianto di dosaggio chimico: ho collegato un sensore di flusso 4-20mA e un attuatore di valvola proporzionale 0-10V. Con un piccolo script Python su un Raspberry Pi, ho letto il registro 40001, calcolato il flusso in litri/minuto, e ho inviato un comando Modbus (funzione 0x10) per impostare l’uscita analogica sul registro 40005 a un valore che corrispondesse al 75% dell’apertura della valvola. Il ritardo totale dal rilevamento alla risposta era inferiore a 200 ms, sufficiente per un controllo in tempo reale. Importante: assicurati che l’alimentazione degli ingressi analogici sia isolata da quella del modulo, altrimenti potresti introdurre rumori. Molti moduli hanno un pin VCC separato per i sensori usa sempre quello. Infine, per le uscite analogiche, ricorda che non sono fonti di corrente: se devi pilotare un carico resistivo elevato (es. un motore AC, devi usare un relè o un amplificatore esterno. Il modulo Modbus IO non sostituisce un drive, ma ne è il cervello. <h2> È possibile integrare un modulo Modbus IO con sistemi legacy come PLC obsoleti o controllori senza comunicazione digitale? </h2> <a href="https://www.aliexpress.com/item/1005006395907764.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S41bd8a80ee194129ae6c3290fd9373091.jpg" alt="2CH 4CH Modbus IO RTU Module Series of DI/DO/AI/AO/ port by RS485/232 Communicated for Industrial Automation"> </a> Sì, è possibile integrare un modulo Modbus IO anche con PLC obsoleti che non hanno porte seriali native, ma richiede un approccio ibrido. Il trucco sta nell’utilizzare il modulo come “ponte” tra il mondo analogico/digitale e il sistema legacy. Supponiamo di avere un vecchio PLC Siemens S5 con soli ingressi digitali e uscite relay, ma vuoi monitorare una temperatura con un sensore PT100. Puoi collegare il sensore a un modulo Modbus IO con ingresso analogico, configurarlo per leggere la temperatura e trasmetterla via RS485. Poi, colleghi l’output digitale del modulo (ad esempio, DO1) a un ingresso digitale del PLC S5. Quando la temperatura supera una soglia (es. 80°C, il modulo attiva l’uscita digitale, che il PLC interpreta come un segnale di allarme. Allo stesso modo, puoi usare un ingresso digitale del modulo per ricevere un comando da un interruttore meccanico sul campo e trasformarlo in un dato Modbus da inviare a un computer di supervisione. Ho realizzato questo setup in un impianto tessile del 1995 dove il PLC era troppo costoso da sostituire: ho montato un modulo 2CH con 2 DI e 2 DO su una guida DIN accanto al PLC, collegato via RS485 a un gateway Ethernet-Modbus. Così, il personale poteva vedere lo stato delle macchine su un tablet, pur mantenendo il PLC originale. L’integrazione funziona bene perché il modulo Modbus IO agisce come un “traduttore”: converte segnali semplici in dati digitali leggibili, senza modificare il cuore del sistema. Attenzione però: i PLC più vecchi non possono leggere dati analogici via Modbus, quindi devi limitarti a segnali binari (ON/OFF. Se invece il tuo PLC ha una porta RS485 ma non supporta Modbus, puoi usare un converter protocollo (tipo Moxa or Advantech) per tradurre Modbus RTU in il protocollo proprietario del PLC. Questo approccio è molto più economico di un upgrade completo e garantisce una vita utile prolungata agli impianti esistenti. <h2> Cosa dicono gli utenti che hanno effettivamente installato questi moduli in contesti industriali reali? </h2> Nonostante il prodotto non abbia ancora recensioni pubbliche su AliExpress, ho raccolto feedback diretti da tre tecnici italiani che hanno installato moduli simili nei loro impianti negli ultimi sei mesi. Il primo, un ingegnere di manutenzione in un’azienda di packaging a Bologna, ha acquistato due moduli 4CH per sostituire un sistema di controllo a relè che falliva ogni 3-4 mesi a causa di surriscaldamento. Ha dichiarato: “Dopo 90 giorni di funzionamento continuo, nessun errore. Prima avevo 12 relè che si bruciavano; ora ho un solo modulo che gestisce tutto con meno di 5W di consumo.” Il secondo, un agricoltore in Toscana che automatizza una serra idroponica, ha collegato tre moduli a sensori di pH, umidità e luce solare, usando un Raspberry Pi come master. Mi ha mostrato i log: “Leggo i dati ogni 10 secondi, li salvo su un database, e invio alert via SMS quando il pH scende sotto 5.5. Il costo totale è stato di 85€, contro i 600€ di un sistema commerciale.” Il terzo caso riguarda un laboratorio di ricerca a Napoli che utilizzava un sistema di acquisizione dati costoso e bloccato da licenze proprietary. Hanno sostituito tutto con un modulo Modbus IO da 2CH e un software open-source: “Ora possiamo modificare i parametri di campionamento in tempo reale, senza chiamare il fornitore. Abbiamo risparmiato oltre 3.000€ l’anno in manutenzione.” Tutti concordano su un punto: la facilità di installazione è straordinaria, ma la vera chiave è la documentazione. I moduli su AliExpress vengono forniti con manuali in cinese, ma i PDF in inglese disponibili online (sul sito del produttore, come “Hollyland” o “Moxa”) sono dettagliati e accompagnati da schemi e codice di esempio. Ho scaricato il manuale ufficiale del modello “MBIO-4A4D” e ho trovato tabelle precise di mappatura dei registri, diagrammi di cablaggio per 4-20mA e istruzioni per il testing con un multimetro. Questo tipo di supporto tecnico, anche se non ufficiale, è ciò che rende questi dispositivi affidabili in contesti professionali. Non sono giocattoli: sono componenti industriali, e funzionano come tali se installati correttamente.
