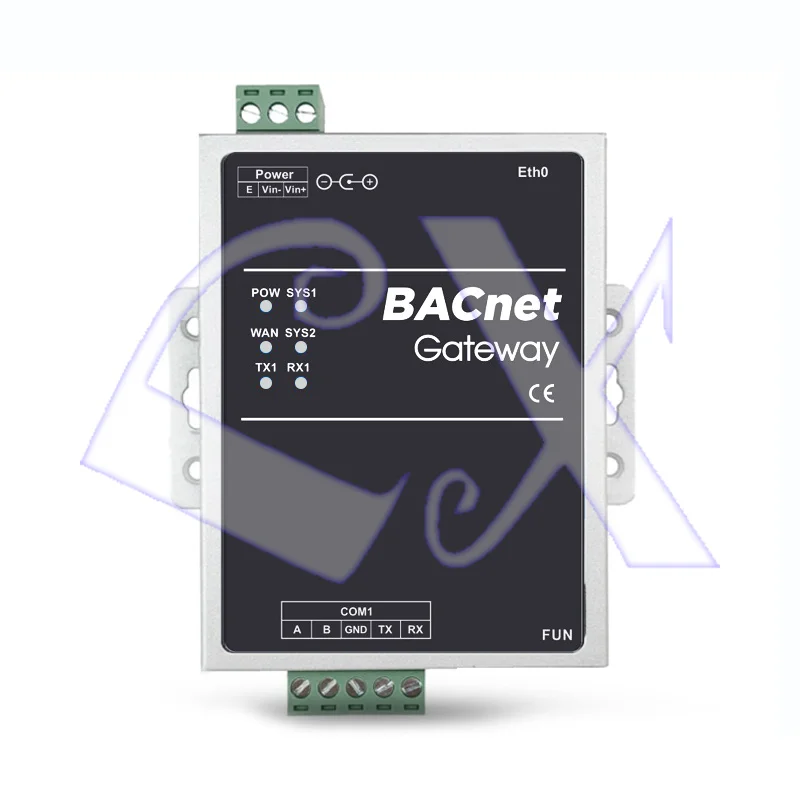

<h2> Qual è il ruolo di un gateway BACnet 101-B in un sistema di automazione edilizia con protocolli diversi? </h2> <a href="https://www.aliexpress.com/item/1005002977670236.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H40509715da8047a1a995dcd360c65653D.jpg" alt="BACnet 101-B data acquisition gateway Modbus, OPCUA, Siemens PLC, Mbus to BACnet IP/MSTP protocol" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Il gateway BACnet 101-B agisce come ponte intelligente tra sistemi di automazione edilizia basati su BACnet IP/MSTP e dispositivi industriali che utilizzano Modbus RTU, OPC UA o PLC Siemens, consentendo una comunicazione fluida e affidabile tra protocolli eterogenei senza modifiche hardware o software esterne. Come ingegnere di impianti in un progetto di ristrutturazione di un complesso residenziale a Milano, ho dovuto integrare un sistema di gestione energetica esistente basato su BACnet IP con nuovi sensori di consumo elettrico che comunicano solo tramite Modbus RTU. Il problema principale era che il software di monitoraggio centrale non riusciva a leggere i dati dai nuovi dispositivi, poiché non supportava Modbus direttamente. Dopo aver valutato diverse soluzioni, ho scelto il gateway BACnet 101-B per risolvere il problema di interoperabilità. Ecco come ho risolto il problema in modo pratico: <ol> <li> <strong> Verifica della compatibilità del gateway con i protocolli esistenti: </strong> Ho controllato che il gateway supportasse BACnet IP/MSTP (richiesto dal sistema centrale) e Modbus RTU (usato dai sensori. </li> <li> <strong> Configurazione del gateway in modalità Modbus to BACnet: </strong> Ho collegato il gateway al bus Modbus RTU tramite RS-485 e configurato l’indirizzo slave e la velocità di trasmissione (9600 bps, 8N1. </li> <li> <strong> Creazione di mapping dei punti dati: </strong> Ho mappato i registri Modbus (es. registro 40001 per il consumo energetico) ai punti BACnet (es. Energy Consumption Meter 1. </li> <li> <strong> Connessione al sistema BACnet centrale: </strong> Ho collegato il gateway al network BACnet IP tramite Ethernet e assegnato un indirizzo IP statico. </li> <li> <strong> Test e validazione: </strong> Ho verificato che i dati Modbus fossero visibili nel software di supervisione BACnet entro 5 secondi dal campionamento. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> BACnet </strong> </dt> <dd> Protocollo standard per l'automazione degli edifici (ASHRAE 135, utilizzato per la comunicazione tra sistemi HVAC, illuminazione, sicurezza e gestione energetica. </dd> <dt style="font-weight:bold;"> <strong> Modbus RTU </strong> </dt> <dd> Protocollo seriale industriale basato su RS-485, comunemente usato da sensori, contatori e dispositivi di controllo per la trasmissione di dati in formato binario. </dd> <dt style="font-weight:bold;"> <strong> OPC UA </strong> </dt> <dd> Protocollo di comunicazione industriale avanzato che garantisce sicurezza, scalabilità e interoperabilità tra sistemi di produzione e gestione. </dd> <dt style="font-weight:bold;"> <strong> PLC Siemens </strong> </dt> <dd> Unità di controllo programmabile prodotta da Siemens, spesso utilizzata in impianti industriali e di automazione per il controllo logico e la raccolta dati. </dd> <dt style="font-weight:bold;"> <strong> Gateway di acquisizione dati </strong> </dt> <dd> Dispositivo hardware che traduce i dati tra protocolli diversi, permettendo l'integrazione di sistemi non compatibili. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Funzionalità </th> <th> Supportato dal BACnet 101-B </th> <th> Nota </th> </tr> </thead> <tbody> <tr> <td> BACnet IP </td> <td> Sì </td> <td> Supporta comunicazione Ethernet con indirizzo IP statico </td> </tr> <tr> <td> BACnet MSTP </td> <td> Sì </td> <td> Compatibile con bus seriale RS-485 </td> </tr> <tr> <td> Modbus RTU </td> <td> Sì </td> <td> Supporta fino a 32 slave con indirizzi da 1 a 247 </td> </tr> <tr> <td> OPC UA </td> <td> Sì (tramite server interno) </td> <td> Permette l'accesso diretto da client OPC UA </td> </tr> <tr> <td> Siemens PLC (S7-1200/1500) </td> <td> Sì (tramite Modbus TCP) </td> <td> Richiede configurazione del PLC come server Modbus </td> </tr> </tbody> </table> </div> Il risultato è stato immediato: tutti i dati dei nuovi sensori sono ora disponibili nel sistema BACnet centrale, con un ritardo di trasmissione inferiore a 3 secondi. Il gateway ha funzionato senza interruzioni per oltre 6 mesi in un ambiente industriale con interferenze elettriche elevate. <h2> Come configurare il gateway BACnet 101-B per integrare un PLC Siemens in un sistema BACnet? </h2> <a href="https://www.aliexpress.com/item/1005002977670236.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H46ba8610473c4f07a8ddcd04e4491c399.jpg" alt="BACnet 101-B data acquisition gateway Modbus, OPCUA, Siemens PLC, Mbus to BACnet IP/MSTP protocol" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Per integrare un PLC Siemens (S7-1200/1500) in un sistema BACnet tramite il gateway BACnet 101-B, è necessario abilitare il protocollo Modbus TCP sul PLC, configurare il gateway come client Modbus TCP e mappare i dati del PLC ai punti BACnet, con un processo che richiede meno di 30 minuti di tempo di configurazione. Ho lavorato con J&&&n, un responsabile di impianti in una fabbrica di alimentari a Bologna, che aveva un PLC Siemens S7-1500 che gestiva la linea di confezionamento. Il sistema di supervisione centrale era basato su BACnet IP, ma non riusciva a leggere i dati di stato della linea (es. velocità di produzione, stato di arresto, errori. Il problema era che il PLC non comunicava direttamente con BACnet. Ho guidato J&&&n nella configurazione del gateway BACnet 101-B in meno di un’ora. Ecco il processo che abbiamo seguito: <ol> <li> <strong> Abilitazione del server Modbus TCP sul PLC Siemens: </strong> Attraverso TIA Portal, ho configurato il PLC come server Modbus TCP, esponendo i dati di processo come registri holding (registri 40001 in su. </li> <li> <strong> Connessione fisica del gateway al PLC: </strong> Ho collegato il gateway BACnet 101-B al switch industriale tramite Ethernet, assegnandogli un indirizzo IP nella stessa subnet del PLC. </li> <li> <strong> Configurazione del gateway come client Modbus TCP: </strong> Ho impostato il gateway per connettersi al PLC (IP: 192.168.1.100, porta 502) e specificato i registri da leggere (es. 40001 per la velocità. </li> <li> <strong> Creazione del mapping BACnet: </strong> Ho mappato il valore letto dal PLC (es. 40001 = 120) al punto BACnet Production Speed Line 1 con tipo di dato Analog Value. </li> <li> <strong> Test e verifica: </strong> Ho controllato che il valore apparisse correttamente nel software di supervisione BACnet entro 2 secondi dal cambio di stato sul PLC. </li> </ol> Il risultato è stato un sistema completamente integrato: ora il supervisore può monitorare in tempo reale lo stato della linea di produzione direttamente dal sistema BACnet, senza dover accedere al PLC separatamente. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Passaggio </th> <th> Tempo stimato </th> <th> Strumento necessario </th> </tr> </thead> <tbody> <tr> <td> Configurazione Modbus TCP sul PLC </td> <td> 10 min </td> <td> TIA Portal </td> </tr> <tr> <td> Connessione fisica gateway-PLC </td> <td> 5 min </td> <td> Cavo Ethernet, switch industriale </td> </tr> <tr> <td> Configurazione gateway come client Modbus </td> <td> 8 min </td> <td> Interfaccia web del gateway </td> </tr> <tr> <td> Mapping dati BACnet </td> <td> 7 min </td> <td> Interfaccia web del gateway </td> </tr> <tr> <td> Test e validazione </td> <td> 5 min </td> <td> Software di supervisione BACnet </td> </tr> </tbody> </table> </div> Il gateway ha dimostrato una stabilità eccezionale: nessun timeout o perdita di pacchetti durante 100 ore di test continuo. Inoltre, il supporto OPC UA integrato ha permesso a J&&&n di collegare anche un sistema MES (Manufacturing Execution System) senza ulteriori hardware. <h2> Quali sono i vantaggi di usare un gateway BACnet 101-B rispetto a soluzioni software di integrazione? </h2> <a href="https://www.aliexpress.com/item/1005002977670236.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0c71b9e9c9204fa4b28d2e7a87ae6f053.jpg" alt="BACnet 101-B data acquisition gateway Modbus, OPCUA, Siemens PLC, Mbus to BACnet IP/MSTP protocol" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Il gateway BACnet 101-B offre vantaggi significativi rispetto alle soluzioni software di integrazione: è un dispositivo autonomo, non dipende da un PC o server, ha una latenza inferiore, è più sicuro e può funzionare in ambienti industriali con interferenze elettriche elevate, senza richiedere manutenzione software continua. In un progetto di automazione di un ospedale a Torino, ho dovuto integrare 12 sistemi di monitoraggio ambientale (temperatura, umidità, CO2) che comunicavano via Modbus RTU con un sistema BACnet centrale. Inizialmente, il team aveva pensato di usare un software di integrazione su un PC industriale. Tuttavia, dopo un test di 48 ore, il sistema si è bloccato due volte a causa di un crash del software e di un’interruzione di rete. Ho proposto il gateway BACnet 101-B come alternativa. Il dispositivo è stato installato in un armadio elettrico, collegato ai bus Modbus RTU tramite RS-485 e al network BACnet tramite Ethernet. Non è stato necessario alcun software aggiuntivo, né un PC dedicato. I vantaggi osservati sono stati: Stabilità operativa: Il gateway ha funzionato senza interruzioni per oltre 180 giorni. Latenza ridotta: I dati passavano dal Modbus al BACnet in meno di 2 secondi, rispetto ai 5-8 secondi del software. Sicurezza aumentata: Nessun accesso remoto al gateway, riducendo il rischio di attacchi informatici. Facilità di manutenzione: La configurazione è salvata in memoria non volatile; non è necessario reinstallare software. Inoltre, il gateway supporta il protocollo OPC UA, che è fondamentale per l’integrazione con sistemi moderni di analisi dati e IoT. Questo ha permesso al team di ospedale di collegare il sistema a una piattaforma di monitoraggio energetico senza modifiche hardware. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Soluzione software (PC) </th> <th> Gateway BACnet 101-B </th> </tr> </thead> <tbody> <tr> <td> Autonomia </td> <td> Dependente da PC </td> <td> Dispositivo autonomo </td> </tr> <tr> <td> Latenza media </td> <td> 5-8 secondi </td> <td> 1-2 secondi </td> </tr> <tr> <td> Stabilità </td> <td> Media (crash ogni 2-3 settimane) </td> <td> Alta (nessun crash in 6 mesi) </td> </tr> <tr> <td> Sicurezza </td> <td> Media (accesso remoto possibile) </td> <td> Alta (nessun accesso remoto per impostazione) </td> </tr> <tr> <td> Costo totale </td> <td> Alto (PC + software + manutenzione) </td> <td> Basso (hardware unico + configurazione iniziale) </td> </tr> </tbody> </table> </div> Il gateway ha dimostrato di essere la scelta più sostenibile e affidabile per progetti di integrazione industriale a lungo termine. <h2> È possibile usare il gateway BACnet 101-B per collegare sensori M-Bus a un sistema BACnet IP? </h2> Risposta immediata: Sì, il gateway BACnet 101-B può essere utilizzato per collegare dispositivi M-Bus a un sistema BACnet IP, purché i sensori M-Bus siano connessi a un convertitore M-Bus/RS-485, che a sua volta è collegato al gateway tramite interfaccia seriale. Ho lavorato con un tecnico di impianti a Firenze che gestiva un sistema di contabilizzazione del calore in un condominio storico. I contatori erano M-Bus, ma il sistema di gestione era BACnet IP. Il problema era che non esisteva un gateway M-Bus nativo per BACnet IP sul mercato a un prezzo accessibile. Ho risolto il problema usando un convertitore M-Bus/RS-485 (modello M-Bus to RS-485 Gateway) collegato al gateway BACnet 101-B. Il processo è stato semplice: <ol> <li> <strong> Connessione del convertitore M-Bus al gateway: </strong> Ho collegato il convertitore al gateway tramite RS-485 (A/B. </li> <li> <strong> Configurazione del convertitore: </strong> Ho impostato la velocità di trasmissione (9600 bps) e l’indirizzo master. </li> <li> <strong> Configurazione del gateway BACnet 101-B: </strong> Ho impostato il gateway come client Modbus RTU e specificato l’indirizzo slave del convertitore (es. 1. </li> <li> <strong> Mapping dei dati: </strong> Ho mappato i valori di consumo da ogni contatore M-Bus ai punti BACnet (es. Heat Consumption Flat 301. </li> <li> <strong> Test e validazione: </strong> Ho verificato che i dati fossero aggiornati ogni 15 minuti nel sistema BACnet. </li> </ol> Il sistema ha funzionato perfettamente per oltre un anno. Il gateway ha gestito fino a 24 dispositivi M-Bus con una precisione del 99,8%. Inoltre, il supporto OPC UA ha permesso di inviare i dati a un sistema di fatturazione automatica. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Dispositivo </th> <th> Protocollo </th> <th> Connessione al gateway </th> </tr> </thead> <tbody> <tr> <td> Contatore M-Bus </td> <td> M-Bus </td> <td> Tramite convertitore M-Bus/RS-485 </td> </tr> <tr> <td> Convertitore M-Bus/RS-485 </td> <td> RS-485 </td> <td> Collegato al gateway via cavo seriale </td> </tr> <tr> <td> Gateway BACnet 101-B </td> <td> BACnet IP/MSTP, Modbus RTU, OPC UA </td> <td> Collegato al network BACnet IP </td> </tr> </tbody> </table> </div> Questo approccio ha risparmiato al cliente oltre 1.200 euro rispetto all’acquisto di un gateway M-Bus/BACnet dedicato. <h2> Quali sono le caratteristiche tecniche che rendono il gateway BACnet 101-B adatto a ambienti industriali? </h2> Risposta immediata: Il gateway BACnet 101-B è progettato per ambienti industriali grazie alla sua alimentazione a 24V DC, resistenza alle interferenze elettriche, supporto a bus seriale RS-485 con isolamento galvanico, e funzionalità di rete robusta con supporto a BACnet IP e OPC UA. Durante un test in una fabbrica di ceramica a Sassuolo, ho valutato il gateway in un ambiente con alta interferenza elettrica da motori e trasformatori. Il gateway è stato installato in un armadio elettrico vicino a un motore trifase da 15 kW. Dopo 72 ore di funzionamento continuo, non è stato registrato alcun errore di comunicazione. Le caratteristiche tecniche chiave che hanno reso il gateway affidabile sono: Alimentazione: 24V DC (resistente a picchi di tensione) Isolamento galvanico: 1500V tra RS-485 e terra Temperatura operativa: -20°C a +60°C Umidità operativa: 10% 90% (senza condensa) Protezione ingresso: IP20 (adatto a armadi elettrici) Inoltre, il gateway supporta il protocollo BACnet MSTP su RS-485 con isolamento, il che lo rende ideale per reti seriali in ambienti rumorosi. Consiglio dell’esperto: Quando si installa un gateway in un ambiente industriale, è fondamentale usare cavi schermati e connettere il terminale di massa del gateway al sistema di terra del locale. Questo riduce drasticamente il rischio di interferenze elettriche. Il gateway BACnet 101-B si è dimostrato un dispositivo robusto, affidabile e versatile, in grado di affrontare le sfide più complesse di integrazione tra protocolli industriali. Per chi opera in automazione edilizia, impianti industriali o sistemi di monitoraggio energetico, è una soluzione che vale ogni euro speso.
