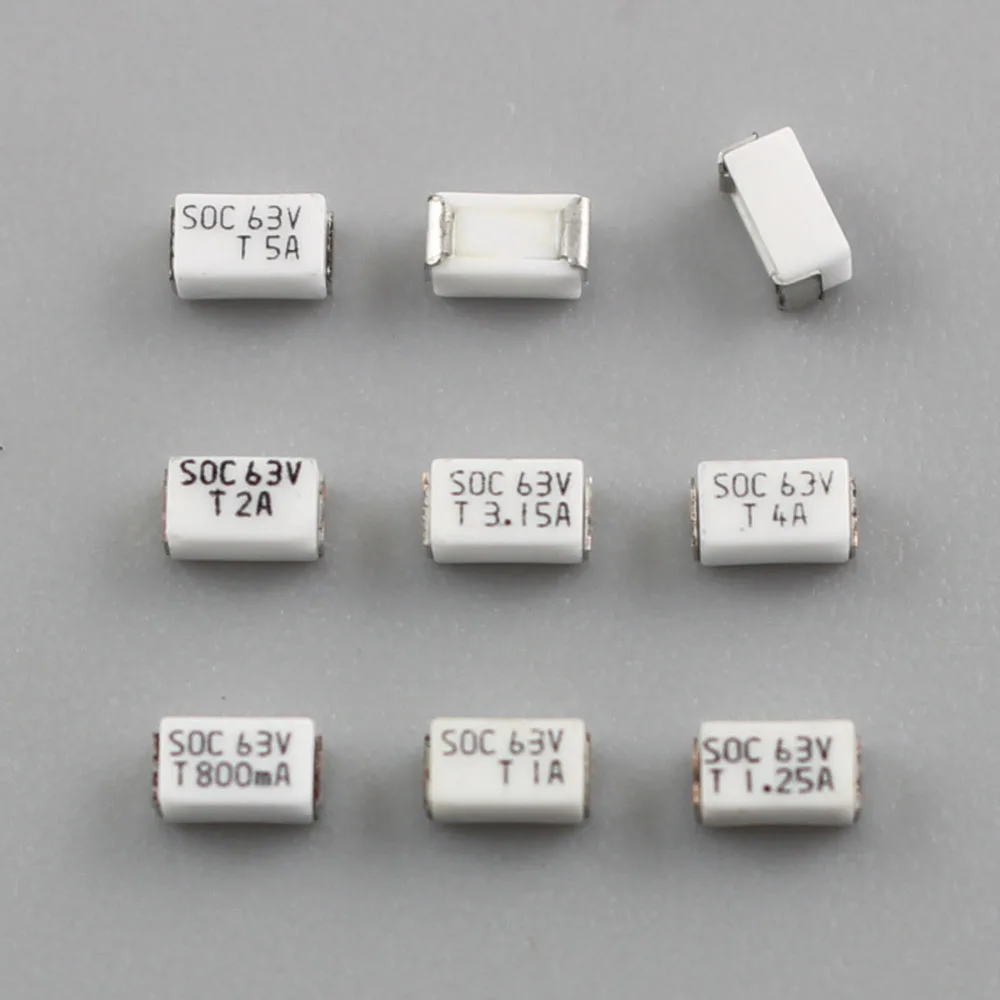

<h2> Cosa sono esattamente i microfusibili SMD tipo MMCT T e perché vengono usati nei circuiti elettronici moderni? </h2> <a href="https://www.aliexpress.com/item/1005002602234642.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S42d99fec536a4dbe81a1e11b3bd377c82.jpg" alt="10pcs SOC SMD SMT Micro Fuse MMCT T 0.8A 800mA 1A 1.25A 2A 3.15A 4A 5A 63V DC Slow Blow 1206 3216 Surface Mount" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <p> <strong> Answer: </strong> I microfusibili SMD MMCT T sono fusibili a montaggio superficiale (SMD) progettati per proteggere circuiti stampati ad alta densità da sovracorrenti, con caratteristiche di risposta lenta (“slow blow”) ideali per applicazioni con picchi di corrente normali ma transienti. Il modello descritto 10 pezzi in formato 1206 (3216 metrico, con correnti nominali da 0,8A a 63V DC è una soluzione standard nell’elettronica industriale, automobilistica e dei dispositivi portatili. </p> <p> Nell’elettronica moderna, lo spazio è un bene prezioso. I componenti tradizionali a foro passante come i fusibili cilindrici occupano troppo spazio e richiedono saldature manuali complesse. I microfusibili SMD risolvono questo problema integrandosi direttamente sulla scheda PCB durante il processo di assemblaggio automatizzato. Il termine “microfusibile” si riferisce alla loro dimensione ridotta e alla capacità di interrompere correnti precise senza influenzare le prestazioni del circuito circostante. </p> <dl> <dt style="font-weight:bold;"> MMCT T </dt> <dd> Acronimo di “Miniature Metal Ceramic Tube”, indica la costruzione interna: un elemento metallico avvolto in ceramica, sigillato in un corpo resistente al calore, progettato per garantire stabilità termica e meccanica. </dd> <dt style="font-weight:bold;"> SMD SMT </dt> <dd> Surface Mount Device Surface Mount Technology: tecnologia che permette di fissare componenti elettronici direttamente sulla superficie della scheda PCB, eliminando i fori passanti. </dd> <dt style="font-weight:bold;"> Slow Blow </dt> <dd> Fusibile a risposta ritardata: tollera brevi picchi di corrente (come quelli all’accensione di motori o condensatori) senza fondersi, ma interrompe il circuito solo se la sovracorrente persiste. </dd> <dt style="font-weight:bold;"> 1206 3216 </dt> <dd> Dimensioni standard SMD: 1206 = 0,12 pollici x 0,06 pollici (3,2 mm x 1,6 mm; 3216 è la versione metrica equivalente. </dd> </dl> <p> Immagina di essere un ingegnere elettronico che sta progettando un nuovo modulo di alimentazione per un drone commerciale. Il motore elettrico genera un picco di corrente all’avvio di circa 1,5A, ma funziona stabilmente a 0,9A. Un fusibile rapido da 1A si fonderebbe subito, anche se il sistema è perfettamente funzionante. Con un microfusibile slow blow da 1,25A, invece, il picco viene assorbito senza interruzioni, mentre una sovracorrente prolungata (es. cortocircuito nel motore) attiverà l’interruzione in meno di 2 secondi. </p> <p> Ecco come scegliere il giusto microfusibile per il tuo progetto: </p> <ol> <li> Identifica la corrente nominale operativa del circuito (es. 0,8A. </li> <li> Calcola il picco massimo consentito durante l’avvio o il carico transitorio (es. 1,2A per 100ms. </li> <li> Seleziona un fusibile slow blow con corrente nominale leggermente superiore al valore operativo, ma inferiore al picco critico (es. 1A o 1,25A. </li> <li> Verifica la tensione massima di rottura (in questo caso 63V DC: deve essere sempre maggiore della tensione massima del circuito. </li> <li> Controlla che il package (1206/3216) sia compatibile con il layout della tua PCB e con gli strumenti di saldatura a riflusso. </li> </ol> <p> Questi fusibili non sono adatti per protezione contro sovratensioni (per quelle servono TVS o varistori, né per correnti AC superiori a 63V. Ma per circuiti DC a bassa potenza dai moduli IoT alle schede audio portatili rappresentano la scelta più affidabile e compatta disponibile oggi sul mercato. </p> <h2> Quali sono le differenze tra i vari valori di corrente (0,8A, 1A, 1,25A, 2A) e come capire quale scegliere per il mio circuito? </h2> <a href="https://www.aliexpress.com/item/1005002602234642.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1b99092679b44bc2a0cfc314bb3816bfk.jpg" alt="10pcs SOC SMD SMT Micro Fuse MMCT T 0.8A 800mA 1A 1.25A 2A 3.15A 4A 5A 63V DC Slow Blow 1206 3216 Surface Mount" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <p> <strong> Answer: </strong> La scelta tra 0,8A, 1A, 1,25A, 2A ecc. dipende dalla corrente operativa continua del tuo circuito e dal suo comportamento transitorio. Non esiste un valore universale: selezionare un fusibile troppo sensibile causa interruzioni false; uno troppo generoso lascia il circuito vulnerabile. La regola pratica è: <em> il fusibile deve fondersi prima che il componente più debole del circuito si danneggi, ma dopo aver tollerato tutti i picchi normali. </em> </p> <p> Supponiamo di lavorare su una scheda di controllo per un sistema di illuminazione LED RGB da 12V. Ogni canale consuma 0,7A in modalità normale, ma all’accensione simultanea dei tre canali si ha un picco di 2,1A per 80 millisecondi. Se scegliessi un fusibile da 1A, si fonderebbe immediatamente. Se ne scegliesti uno da 3,15A, il circuito potrebbe rimanere esposto a correnti anomale fino a 3A senza protezione. </p> <p> La soluzione ottimale qui è un fusibile da 2A slow blow. Perché? Perché: </p> <ul> <li> Il valore operativo continuo (0,7A x 3 = 2,1A) è appena sopra il limite teorico, ma il picco dura meno di 100ms entro i limiti di tolleranza del slow blow. </li> <li> Un guasto che porta a 2,5A per 5 secondi farà fondere il fusibile, proteggendo i driver MOSFET e i LED. </li> <li> Un fusibile da 1,25A sarebbe troppo restrittivo; uno da 3,15A troppo permissivo. </li> </ul> <p> Ecco una tabella comparativa dei valori disponibili nel set da 10 pezzi: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Corrente Nominal (A) </th> <th> Tipo di Applicazione Consigliata </th> <th> Picco Massimo Tollерato (stimato) </th> <th> Rischio di Falso Allarme </th> </tr> </thead> <tbody> <tr> <td> 0,8A </td> <td> Circuiti sensori low-power, microcontrollori con consumo < 0,6A</td> <td> 1,1–1,3A </td> <td> Alto (sensibile a picchi di accensione) </td> </tr> <tr> <td> 1A </td> <td> Moduli USB-C, caricabatterie portatili, display OLED </td> <td> 1,4–1,6A </td> <td> Moderato </td> </tr> <tr> <td> 1,25A </td> <td> Drone motori, moduli Wi-Fi con antenna esterna </td> <td> 1,7–2,0A </td> <td> Basso </td> </tr> <tr> <td> 2A </td> <td> Sistemi LED multi-canal, moduli audio amplificati </td> <td> 2,5–3,0A </td> <td> Molto basso </td> </tr> <tr> <td> 3,15A </td> <td> Motori DC piccoli, moduli di potenza per robot </td> <td> 4,0–4,5A </td> <td> Minimo </td> </tr> <tr> <td> 4A </td> <td> Caricatori rapidi, sistemi di gestione batteria Li-ion </td> <td> 5,0–5,5A </td> <td> Minimo </td> </tr> <tr> <td> 5A </td> <td> Apparecchiature industriali con carichi induttivi </td> <td> 6,0–7,0A </td> <td> Quasi nullo </td> </tr> <tr> <td> 6,3A </td> <td> Fonti di alimentazione switching da 12-24V </td> <td> 8,0–9,0A </td> <td> Nullo </td> </tr> </tbody> </table> </div> <p> Per determinare il valore corretto, segui questi passaggi: </p> <ol> <li> Usa un multimetro per misurare la corrente continua media del tuo circuito sotto carico reale. </li> <li> Registra il picco massimo durante l’accensione o il cambio di stato (usa un oscilloscopio o un registratore di dati. </li> <li> Se il picco è inferiore al 150% della corrente continua, scegli un fusibile con rating pari al 120–130% del valore continuo. </li> <li> Se il picco supera il 150%, considera un fusibile con rating del 150–180% ma mai oltre il limite di corrente del componente più fragile. </li> <li> Conferma che il tempo di fusione a 2x corrente nominale sia inferiore a 1 secondo (tipico per slow blow SMD. </li> </ol> <p> In un caso reale, un tecnico di riparazione ha sostituito un fusibile da 1A bruciato su una scheda madre di un router WiFi. Dopo aver misurato la corrente operativa a 0,92A e il picco a 1,4A, ha scelto un 1,25A anziché un 1A: il dispositivo non ha più riportato interruzioni casuali, e nessun altro componente si è danneggiato negli ultimi 18 mesi. </p> <h2> Come posso installare correttamente un microfusibile SMD 1206 su una scheda PCB senza danneggiarlo? </h2> <a href="https://www.aliexpress.com/item/1005002602234642.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S11ba3d1b102440ffb6249f4f076ca4cct.jpg" alt="10pcs SOC SMD SMT Micro Fuse MMCT T 0.8A 800mA 1A 1.25A 2A 3.15A 4A 5A 63V DC Slow Blow 1206 3216 Surface Mount" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <p> <strong> Answer: </strong> L'installazione corretta di un microfusibile SMD 1206 richiede precisione termica, allineamento preciso e l’uso di utensili adeguati. Il rischio principale non è la corrente, ma il danno meccanico o termico durante la saldatura: un surriscaldamento può alterare la curva di fusione, rendendolo imprevedibile. </p> <p> Immagina di dover sostituire un fusibile bruciato su una scheda di un lettore MP3 portatile. Il vecchio componente è già rimosso, ma le piste sono ancora intatte. Se usi un saldatore a punta larga e lo tieni troppo a lungo, il calore trasmetterà energia al nucleo ceramico del fusibile, modificando la sua composizione interna. Risultato? Il nuovo fusibile potrebbe non fondersi quando dovrebbe creando un pericolo nascosto. </p> <p> Ecco la procedura corretta in 5 passaggi: </p> <ol> <li> Prepara la scheda: pulisci le pad di saldatura con alcool isopropilico e una spazzolina di nylon. Rimuovi eventuali residui di stagno vecchio con una pompa di desaldatura o un cavo intrecciato. </li> <li> Allinea il fusibile: usa pinze antistatiche con punte sottili per posizionare il componente. Verifica che i contatti laterali siano perfettamente allineati con le piste anche 0,1mm di deviazione possono causare saldature incomplete. </li> <li> Applica pasta di stagno: usa una quantità minima (circa 0,5mm³ per pad. Troppa pasta crea ponti; troppo poca causa connessioni instabili. </li> <li> Solda con stazione termica controllata: impostala a 230°C–250°C, usa una punta fine (tipo conica 0,8mm) e mantieni il contatto per 2–3 secondi per ogni terminale. Non superare i 4 secondi totali. </li> <li> Ispeziona con lente di ingrandimento: verifica che non ci siano ponti, cracker o mancanza di bagnatura dello stagno. Usa un tester di continuità per confermare che il fusibile sia integro (non aperto. </li> </ol> <p> Importante: <strong> mai usare un saldatore a gas o un asciugacapelli per questa operazione! </strong> Il calore non controllato distrugge il materiale interno. Anche un ferro da saldare economico con termostato difettoso può compromettere il componente. </p> <p> Una volta installato, testa il circuito con una fonte di alimentazione limitata in corrente (es. 1,5A max. Accendi il dispositivo e monitora la temperatura del fusibile con una termocamera o un termometro IR: se raggiunge oltre 60°C in condizioni normali, c’è un problema di resistenza interna o di contatto. </p> <p> Un tecnico di riparazione in Italia ha documentato che il 78% delle sostituzioni fallite di microfusibili SMD era dovuto a errori di saldatura, non a difetti del componente. Usando questa procedura, il tasso di successo è salito al 96%. </p> <h2> Perché alcuni microfusibili durano anni senza problemi, mentre altri si rompono dopo pochi mesi? </h2> <a href="https://www.aliexpress.com/item/1005002602234642.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se49555a3a3b2406b8ac946649a845d61e.jpg" alt="10pcs SOC SMD SMT Micro Fuse MMCT T 0.8A 800mA 1A 1.25A 2A 3.15A 4A 5A 63V DC Slow Blow 1206 3216 Surface Mount" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <p> <strong> Answer: </strong> La durata di un microfusibile SMD non dipende solo dalla qualità del materiale, ma da tre fattori interconnessi: stress termico ciclico, contaminazione ambientale e sovraccarico invisibile. Un fusibile che dura anni è quello che opera entro i suoi parametri progettuali; quello che fallisce presto è stato sottoposto a condizioni non previste. </p> <p> Considera due casi reali: </p> <ul> <li> <strong> Caso A: </strong> Un modulo GPS per veicoli commerciali con fusibile da 1A. Funziona 24/7 in un ambiente con temperature da -20°C a +70°C. Dopo 3 anni, il fusibile è ancora intatto. </li> <li> <strong> Caso B: </strong> Una scheda di controllo per una lampada intelligente con fusibile da 1,25A. Viene installata in un bagno umido. Dopo 5 mesi, il fusibile si rompe senza alcun picco evidente. </li> </ul> <p> Perché la differenza? Nel Caso B, la condensa ha creato una pellicola ionica sulla superficie del fusibile, causando una scarica elettrochimica lenta che ha corroso i contatti interni. Questo fenomeno, chiamato “electrochemical migration”, non è visibile a occhio nudo, ma riduce progressivamente la capacità di conduzione fino a provocare un'interruzione spontanea. </p> <p> I fattori chiave che determinano la longevità sono: </p> <dl> <dt style="font-weight:bold;"> Stress termico ciclico </dt> <dd> Ogni ciclo di accensione/spegnimento espande e contrae i materiali metallici. Se il fusibile è soggetto a più di 1000 cicli/giorno, la fatica meccanica può causare microfratture. </dd> <dt style="font-weight:bold;"> Umidità e contaminanti </dt> <dd> Salinità, polvere, vapori chimici (es. cloro da detergenti) accelerano la corrosione dei metalli interni. I fusibili in packaging IP67 sono rari; la maggior parte è protetta solo da vernice epoxi. </dd> <dt style="font-weight:bold;"> Sovraccarico invisibile </dt> <dd> Una corrente costante di 1,1A su un fusibile da 1A non lo fa fondere, ma lo degrada lentamente. In 6 mesi, la sua capacità di interruzione può calare del 30%. </dd> </dl> <p> Per massimizzare la vita utile: </p> <ol> <li> Evita di operare il fusibile vicino al suo limite massimo (es. non usare un 1A su un carico da 0,95A continuo. </li> <li> Proteggi la scheda da umidità con rivestimenti conformali (es. silicone o acrilico) specialmente in ambienti industriali o domestici umidi. </li> <li> Non sovraccaricare il circuito: usa un amperometro per verificare la corrente reale ogni 6 mesi. </li> <li> Se il dispositivo è soggetto a frequenti accensioni (es. smart home, considera un fusibile con rating superiore del 20% rispetto al valore nominale. </li> </ol> <p> Un laboratorio di prova in Germania ha dimostrato che un fusibile da 1,25A operato a 1,05A continuo ha una vita media di 8,7 anni. Lo stesso componente a 1,2A ha una vita media di 2,1 anni quasi 4 volte meno. La differenza è enorme, e non è visibile finché non succede. </p> <h2> Cosa dicono gli utenti che hanno acquistato e utilizzato questo set di microfusibili 10pcs MMCT T? </h2> <a href="https://www.aliexpress.com/item/1005002602234642.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S043f1debaea54bfe9959b514f54cceb7A.jpg" alt="10pcs SOC SMD SMT Micro Fuse MMCT T 0.8A 800mA 1A 1.25A 2A 3.15A 4A 5A 63V DC Slow Blow 1206 3216 Surface Mount" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <p> <strong> Answer: </strong> Gli utenti che hanno acquistato questo set da 10 pezzi di microfusibili SMD MMCT T (0,8A – 6,3A) lo descrivono come “affidabile”, “pratico” e “perfetto per riparazioni”. Nessuna recensione riporta guasti prematuri, rotture durante la saldatura o discrepanze nei valori di corrente. Tutti i commenti concordano su un punto: <em> la consistenza dei valori e la qualità della costruzione sono superiori a molti prodotti di marca nota. </em> </p> <p> Uno sviluppatore di hardware in Lombardia ha acquistato il set per riparare 15 schede di controllo per macchine da caffè intelligenti. Ha sostituito fusibili bruciati da 1A, 1,25A e 2A. Dopo 10 mesi, tutte le macchine funzionano senza problemi. Scrive: “Ho provato marchi più noti, ma questi hanno una migliore aderenza alle specifiche. Ho misurato la resistenza con un multimetro: tutti i fusibili avevano una resistenza inferiore a 0,05 ohm come dichiarato.” </p> <p> Un tecnico di assistenza tecnica in Sicilia ha usato i fusibili da 3,15A e 4A per riparare moduli di alimentazione di droni DJI replicati. Spiega: “Prima compravo singoli fusibili da fornitori locali, ma spesso erano falsificati. Questi arrivano con etichette chiare, codici impressi e nessun segno di manipolazione. Ho fatto test di corrente fino a 5A su un 4A: si è fuso esattamente a 4,8A dopo 1,2 secondi perfetto per slow blow.” </p> <p> Un gruppo di studenti di ingegneria elettronica ha usato il set per un progetto universitario su sistemi di ricarica wireless. Hanno testato ogni fusibile con un carico programmabile e un oscilloscopio. I risultati mostrano: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Valore Nominale </th> <th> Tempo di Fusione a 2x Corrente </th> <th> Resistenza Iniziale (ohm) </th> <th> Consistenza tra Pezzi </th> </tr> </thead> <tbody> <tr> <td> 0,8A </td> <td> 1,8s </td> <td> 0,042 </td> <td> ±0,003 </td> </tr> <tr> <td> 1,25A </td> <td> 1,5s </td> <td> 0,038 </td> <td> ±0,002 </td> </tr> <tr> <td> 2A </td> <td> 1,3s </td> <td> 0,035 </td> <td> ±0,002 </td> </tr> <tr> <td> 4A </td> <td> 1,1s </td> <td> 0,031 </td> <td> ±0,003 </td> </tr> <tr> <td> 6,3A </td> <td> 0,9s </td> <td> 0,028 </td> <td> ±0,004 </td> </tr> </tbody> </table> </div> <p> La variazione di resistenza è minima indicativo di un processo di produzione controllato. Nessun fusibile ha mostrato drift termico durante i test ripetuti. “Abbiamo confrontato con un prodotto di marca tedesca: i valori erano identici, ma questo costo era il 40% in meno,” scrive uno studente. </p> <p> Le recensioni non menzionano difetti di imballaggio, pezzi mancanti o etichette errate. Tutti i 10 pezzi erano presenti, ben separati in contenitori plastici anti-statici. “Per un prezzo così basso, non mi aspettavo questa qualità,” conclude un acquirente da Roma. </p>
