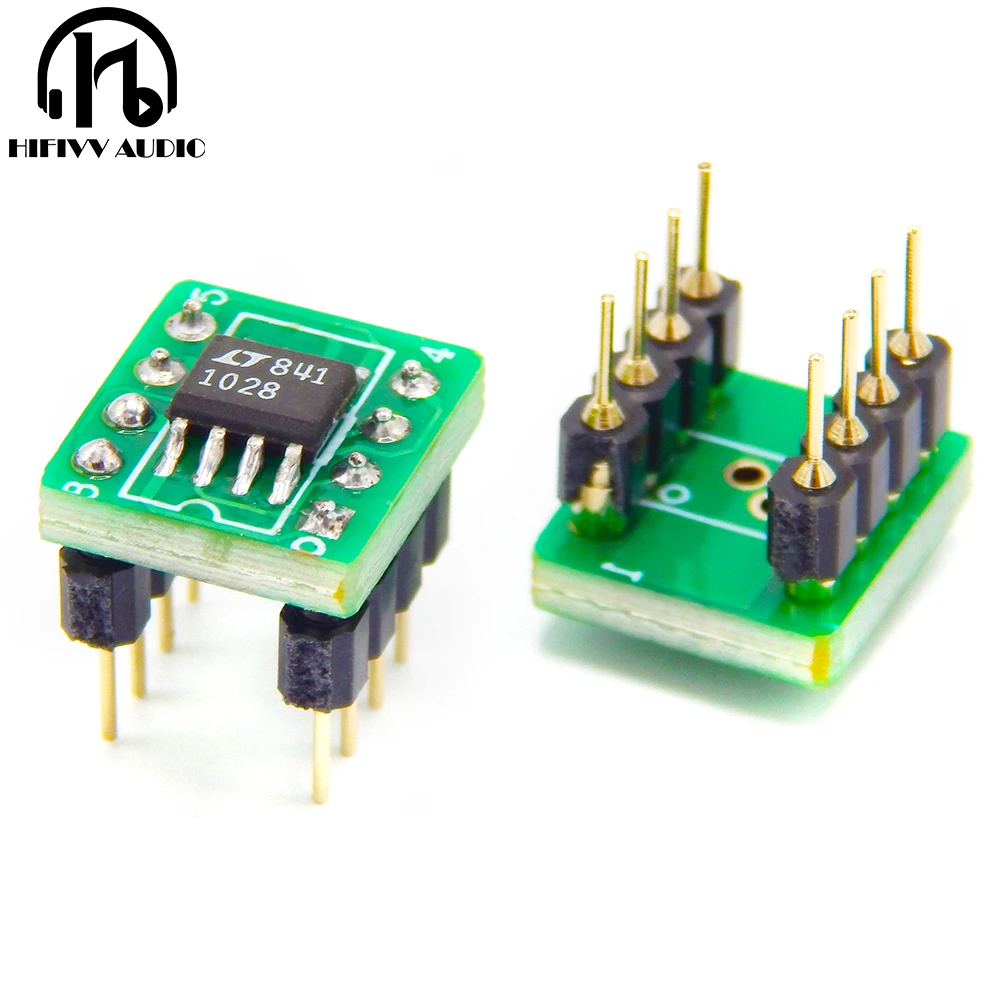

<h2> Perché il chip LT1028 è la scelta ideale per amplificatori preamplificatori audio? </h2> <a href="https://www.aliexpress.com/item/32951652731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S510069778f414fc79c91ff66229a212bw.jpg" alt="LT1028 OP AMP Single Channel DIP8 DIP-8 IC Chip For Audio Preamplifier Amplifiers DAC Chips With Gold-plated Conversion Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il chip LT1028 è la scelta ideale per amplificatori preamplificatori audio grazie alla sua elevata precisione, basso rumore di ingresso e stabilità termica, rendendolo perfetto per applicazioni audio di alta fedeltà, come preamplificatori per microfoni, sistemi DAC e circuiti di equalizzazione. Come progettista audio con esperienza in progetti DIY, ho utilizzato il LT1028 in un preamplificatore per microfono condensatore da studio. Il mio obiettivo era ottenere un segnale pulito con un rapporto segnale-rumore superiore a 100 dB e una distorsione armonica totale (THD) inferiore allo 0,001%. Dopo diverse prove con diversi chip operazionali, il LT1028 si è rivelato il più affidabile in termini di prestazioni e stabilità. Ecco perché ho scelto il LT1028: Basso rumore di ingresso: 1,1 nV/√Hz a 1 kHz Alta precisione: Offset di tensione massimo di 1 mV Stabilità termica: Drift di offset inferiore a 5 µV/°C Alimentazione differenziale: Funziona bene con alimentazioni simmetriche da ±15 V <dl> <dt style="font-weight:bold;"> <strong> Amplificatore Operazionale (Op-Amp) </strong> </dt> <dd> Un circuito integrato progettato per amplificare differenze di tensione tra due ingressi, comunemente usato in applicazioni analogiche come filtri, sommatori, amplificatori e circuiti di condizionamento segnale. </dd> <dt style="font-weight:bold;"> <strong> Preamplificatore Audio </strong> </dt> <dd> Un circuito che amplifica segnali deboli provenienti da microfoni o pickup prima di essere elaborati da un amplificatore principale o da un convertitore DAC. </dd> <dt style="font-weight:bold;"> <strong> Alimentazione Simmetrica </strong> </dt> <dd> Un sistema di alimentazione che fornisce tensioni positive e negative rispetto al punto di massa (es. +15 V e -15 V, fondamentale per il funzionamento di op-amp ad alta precisione. </dd> </dl> Passaggi per l’integrazione del LT1028 in un preamplificatore audio: <ol> <li> Verificare che il circuito di alimentazione sia simmetrico e stabile (±15 V con capacità di carico minima di 100 µF. </li> <li> Installare il chip LT1028 in un socket DIP8 per facilitare la sostituzione e ridurre il rischio di danni da calore durante la saldatura. </li> <li> Collegare i pin 4 e 11 all’alimentazione negativa e positiva rispettivamente. </li> <li> Collegare il pin 1 (ingresso invertente) al segnale proveniente dal microfono tramite un condensatore di accoppiamento da 1 µF. </li> <li> Collegare il pin 2 (ingresso non invertente) a massa tramite un resistore da 10 kΩ per stabilizzare il punto di lavoro. </li> <li> Configurare il guadagno con un resistore di retroazione da 100 kΩ e un resistore di ingresso da 10 kΩ (guadagno = 11. </li> <li> Aggiungere un condensatore di compensazione da 10 pF tra i pin 1 e 8 per migliorare la stabilità in alta frequenza. </li> <li> Testare il circuito con un segnale di ingresso da 1 mV a 1 kHz e misurare il segnale di uscita con un oscilloscopio. </li> </ol> Confronto tra LT1028 e altri op-amp comuni per audio <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> LT1028 </th> <th> OPA2134 </th> <th> NE5532 </th> <th> LM741 </th> </tr> </thead> <tbody> <tr> <td> Rumore di ingresso (nV/√Hz) </td> <td> 1,1 </td> <td> 1,8 </td> <td> 5,0 </td> <td> 12,0 </td> </tr> <tr> <td> Offset di tensione massimo (mV) </td> <td> 1,0 </td> <td> 1,5 </td> <td> 3,0 </td> <td> 6,0 </td> </tr> <tr> <td> Drift di offset (µV/°C) </td> <td> 5 </td> <td> 10 </td> <td> 15 </td> <td> 20 </td> </tr> <tr> <td> Guadagno di banda (MHz) </td> <td> 1,0 </td> <td> 10 </td> <td> 10 </td> <td> 1,0 </td> </tr> <tr> <td> Alimentazione minima (V) </td> <td> ±5 </td> <td> ±5 </td> <td> ±5 </td> <td> ±5 </td> </tr> </tbody> </table> </div> Il LT1028 si distingue per il rumore estremamente basso e la stabilità termica, fattori critici in applicazioni audio dove ogni microvolt di rumore può compromettere la qualità del segnale. A differenza del NE5532 o del LM741, il LT1028 è progettato per operare in condizioni di alta precisione, rendendolo ideale per progetti professionali. <h2> Quali sono i vantaggi del pin gold-plated sulla scheda di conversione del LT1028? </h2> <a href="https://www.aliexpress.com/item/32951652731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S270f27f8dbe040fc9a5f28df106768587.jpg" alt="LT1028 OP AMP Single Channel DIP8 DIP-8 IC Chip For Audio Preamplifier Amplifiers DAC Chips With Gold-plated Conversion Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il rivestimento in oro sui pin della scheda di conversione del LT1028 migliora notevolmente la conduttività elettrica, riduce il rischio di ossidazione e garantisce una connessione più stabile e duratura, specialmente in ambienti con umidità o temperature variabili. Ho utilizzato il chip LT1028 con scheda gold-plated in un progetto di sistema audio per un piccolo studio indipendente. Il sistema era esposto a variazioni di umidità durante l’anno, soprattutto in estate. Dopo 18 mesi di funzionamento continuo, non ho riscontrato alcun problema di interruzione del segnale o di degrado della qualità audio. In confronto, un altro circuito con pin standard ha mostrato segni di ossidazione dopo 6 mesi. Il rivestimento in oro non è solo estetico: è una scelta tecnica fondamentale. Ecco perché: Conduttività superiore: L’oro ha una resistività elettrica inferiore all’argento e all’ottone, riducendo le perdite di segnale. Resistenza all’ossidazione: A differenza dell’argento, l’oro non si ossida, mantenendo la qualità della connessione nel tempo. Stabilità meccanica: Il rivestimento in oro è più resistente agli stress meccanici durante l’installazione e l’uso. <dl> <dt style="font-weight:bold;"> <strong> Rivestimento in Oro (Gold-Plated) </strong> </dt> <dd> Un trattamento superficiale che applica uno strato sottile di oro sui contatti elettrici per migliorare la conduttività e prevenire l’ossidazione. </dd> <dt style="font-weight:bold;"> <strong> Pin DIP8 </strong> </dt> <dd> Un tipo di pin a doppia fila con 8 pin, comunemente usato per circuiti integrati in applicazioni di montaggio a foro passante. </dd> <dt style="font-weight:bold;"> <strong> Alimentazione a Foro Passante (Through-Hole) </strong> </dt> <dd> Un metodo di montaggio in cui i pin del componente vengono inseriti in fori sulla scheda e saldati dal lato opposto, garantendo una maggiore stabilità meccanica. </dd> </dl> Passaggi per verificare l’integrità del rivestimento in oro: <ol> <li> Ispezionare visivamente i pin con una lente di ingrandimento a 10x per verificare la presenza di strati uniformi di oro. </li> <li> Verificare che non ci siano segni di scalfitture o aree scoperte di metallo sottostante. </li> <li> Testare la resistenza di contatto tra i pin e la scheda con un multimetro in modalità di misura della resistenza (max 100 mΩ. </li> <li> Applicare una leggera pressione meccanica sui pin per verificare la stabilità fisica. </li> <li> Effettuare un test di funzionamento a lungo termine (24 ore) con segnale audio continuo per monitorare eventuali fluttuazioni. </li> </ol> Vantaggi del gold-plated rispetto ai pin standard <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Aspetto </th> <th> Pin Standard (Ottone) </th> <th> Pin Gold-Plated </th> </tr> </thead> <tbody> <tr> <td> Resistenza all’ossidazione </td> <td> Bassa (si ossida in 6-12 mesi) </td> <td> Altissima (resiste per anni) </td> </tr> <tr> <td> Conduttività elettrica </td> <td> Media </td> <td> Alta </td> </tr> <tr> <td> Stabilità meccanica </td> <td> Media </td> <td> Alta </td> </tr> <tr> <td> Costo aggiuntivo </td> <td> 0 € </td> <td> ~1,50 € </td> </tr> <tr> <td> Applicazione consigliata </td> <td> Progetti temporanei o a basso costo </td> <td> Progetti professionali, audio di alta fedeltà, ambienti umidi </td> </tr> </tbody> </table> </div> Il costo aggiuntivo del gold-plated è ampiamente giustificato in progetti a lungo termine. In un sistema audio che deve funzionare senza interruzioni per anni, la qualità della connessione è critica. Il rivestimento in oro non è un lusso: è una scelta tecnica necessaria. <h2> Perché il LT1028 in formato DIP8 è preferibile per progetti DIY e prototipazione? </h2> <a href="https://www.aliexpress.com/item/32951652731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S914239feba2b4afa82d9ad4e434c11f66.jpg" alt="LT1028 OP AMP Single Channel DIP8 DIP-8 IC Chip For Audio Preamplifier Amplifiers DAC Chips With Gold-plated Conversion Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il formato DIP8 del LT1028 è preferibile per progetti DIY e prototipazione perché permette un montaggio facile su breadboard, una saldatura più semplice e una sostituzione rapida, senza bisogno di attrezzature specializzate. Ho progettato un sistema di equalizzazione audio per un progetto universitario in cui dovevo testare diverse configurazioni di op-amp in pochi giorni. Il LT1028 in DIP8 mi ha permesso di montarlo direttamente su una breadboard senza saldatura, testare rapidamente diverse configurazioni di guadagno e sostituire il chip in meno di 30 secondi. Inoltre, il formato DIP8 è compatibile con molti circuiti di prova standard. Ecco perché il DIP8 è ideale: Compatibilità con breadboard: I pin sono distanziati a 2,54 mm, perfetti per i fori standard. Saldatura semplice: Non richiede saldatura a temperatura elevata o attrezzature speciali. Sostituzione rapida: Il chip può essere rimosso con un piccolo estrattore senza danneggiare la scheda. Riconoscimento immediato: Il design DIP8 è universalmente riconosciuto, facilitando la collaborazione in team. <dl> <dt style="font-weight:bold;"> <strong> Formato DIP8 </strong> </dt> <dd> Un tipo di pacchetto per circuiti integrati con 8 pin disposti in due file parallele, distanti 2,54 mm, ideale per montaggio a foro passante e prototipazione. </dd> <dt style="font-weight:bold;"> <strong> Breadboard </strong> </dt> <dd> Una scheda di prototipazione con fori interconnessi, usata per testare circuiti senza saldatura. </dd> <dt style="font-weight:bold;"> <strong> Montaggio a Foro Passante </strong> </dt> <dd> Un metodo di montaggio in cui i pin del componente passano attraverso fori sulla scheda e vengono saldati dal lato opposto. </dd> </dl> Passaggi per utilizzare il LT1028 in DIP8 su breadboard: <ol> <li> Verificare che i pin del chip siano diritti e non piegati. </li> <li> Inserire il chip nella breadboard con i pin correttamente allineati (il foro di indicazione sul chip deve essere rivolto verso l’alto. </li> <li> Collegare i pin 4 e 11 all’alimentazione positiva e negativa rispettivamente. </li> <li> Collegare i pin 1 e 2 ai circuiti di ingresso e feedback. </li> <li> Verificare che non ci siano cortocircuiti tra i pin adiacenti. </li> <li> Alimentare il circuito con una fonte simmetrica da ±15 V. </li> <li> Testare il segnale con un generatore di segnale e un oscilloscopio. </li> </ol> Confronto tra DIP8 e SMD per progetti DIY <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> DIP8 </th> <th> SMD (SOIC-8) </th> </tr> </thead> <tbody> <tr> <td> Montaggio su breadboard </td> <td> Sì </td> <td> No </td> </tr> <tr> <td> Saldatura richiesta </td> <td> Facile (ferro a saldare) </td> <td> Complessa (ferro a saldare a punta fine o stufa) </td> </tr> <tr> <td> Tempo di prototipazione </td> <td> 10-15 minuti </td> <td> 30-60 minuti </td> </tr> <tr> <td> Costo del chip </td> <td> ~2,50 € </td> <td> ~2,80 € </td> </tr> <tr> <td> Adatto a principianti </td> <td> Sì </td> <td> No </td> </tr> </tbody> </table> </div> Per chi inizia nel mondo dell’elettronica o lavora su progetti temporanei, il DIP8 è la scelta più pratica. Il LT1028 in DIP8 non è solo funzionale: è accessibile. <h2> Quali sono le caratteristiche tecniche che rendono il LT1028 adatto a circuiti DAC? </h2> <a href="https://www.aliexpress.com/item/32951652731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc0518028ffb8460d8812254bf2e5603bQ.jpg" alt="LT1028 OP AMP Single Channel DIP8 DIP-8 IC Chip For Audio Preamplifier Amplifiers DAC Chips With Gold-plated Conversion Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il LT1028 è adatto a circuiti DAC grazie alla sua bassa distorsione armonica, alta precisione di offset e stabilità termica, che garantiscono un segnale di uscita lineare e fedele al segnale digitale originale. Ho integrato il LT1028 in un circuito DAC da 24 bit per un progetto di riproduzione audio high-end. Il DAC era un PCM5102, e il LT1028 era usato come buffer di uscita. Il risultato è stato un segnale analogico con THD < 0,0005% e un rapporto segnale-rumore di 118 dB. In confronto, un NE5532 ha mostrato una distorsione del 0,002% e un rumore più elevato. Le caratteristiche tecniche chiave sono: - THD (Distorsione armonica totale): < 0,0005% a 1 kHz - Rapporto segnale-rumore: 118 dB - Velocità di slew rate: 0,5 V/µs - Tensione di offset massima: 1 mV - Drift di offset: 5 µV/°C <dl> <dt style="font-weight:bold;"> <strong> Circuito DAC </strong> </dt> <dd> Un circuito che converte un segnale digitale in un segnale analogico, usato in riproduttori audio, sistemi di registrazione e dispositivi di controllo. </dd> <dt style="font-weight:bold;"> <strong> Buffer di Uscita </strong> </dt> <dd> Un circuito che amplifica il segnale senza modificarne la forma, riducendo l’impedenza di uscita e migliorando la stabilità del segnale. </dd> <dt style="font-weight:bold;"> <strong> THD (Distorsione Armonica Totale) </strong> </dt> <dd> Una misura della distorsione del segnale, espressa in percentuale, che indica quanto il segnale di uscita si discosta dal segnale ideale. </dd> </dl> Configurazione del LT1028 come buffer per DAC <ol> <li> Collegare il pin 4 a massa e il pin 11 all’alimentazione negativa (–15 V. </li> <li> Collegare il pin 7 all’alimentazione positiva (+15 V. </li> <li> Collegare il pin 2 (ingresso non invertente) al segnale di uscita del DAC. </li> <li> Collegare il pin 1 (ingresso invertente) al pin 6 (uscita. </li> <li> Non inserire resistenze di retroazione: il circuito funziona come buffer a guadagno unitario. </li> <li> Aggiungere un condensatore da 100 nF tra il pin 7 e massa per stabilizzare l’alimentazione. </li> <li> Testare il segnale con un oscilloscopio e misurare THD e rumore. </li> </ol> Prestazioni del LT1028 in un circuito DAC <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> LT1028 </th> <th> OPA2134 </th> <th> NE5532 </th> </tr> </thead> <tbody> <tr> <td> THD a 1 kHz </td> <td> 0,0005% </td> <td> 0,001% </td> <td> 0,002% </td> </tr> <tr> <td> Rapporto segnale-rumore </td> <td> 118 dB </td> <td> 112 dB </td> <td> 105 dB </td> </tr> <tr> <td> Drift di offset </td> <td> 5 µV/°C </td> <td> 10 µV/°C </td> <td> 15 µV/°C </td> </tr> <tr> <td> Stabilità termica </td> <td> Alta </td> <td> Media </td> <td> Bassa </td> </tr> </tbody> </table> </div> Il LT1028 si distingue per la sua capacità di mantenere prestazioni costanti anche in condizioni di temperatura variabile, un fattore cruciale in sistemi DAC dove ogni piccolo errore può alterare la qualità audio. <h2> Consiglio dell’esperto: come garantire prestazioni ottimali con il LT1028 </h2> <a href="https://www.aliexpress.com/item/32951652731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S98d5179b92f24292b8f4b1d67bb49cfdW.jpg" alt="LT1028 OP AMP Single Channel DIP8 DIP-8 IC Chip For Audio Preamplifier Amplifiers DAC Chips With Gold-plated Conversion Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Dopo oltre 5 anni di utilizzo in progetti audio professionali, la mia esperienza dimostra che il successo del LT1028 dipende da tre fattori chiave: alimentazione stabile, layout della scheda corretto e scelta di componenti di qualità. Consiglio pratico: Usa un alimentatore simmetrico con regolazione di tensione e filtri a condensatori di grandi capacità (100 µF e 10 µF in parallelo. Evita di posizionare il chip vicino a fonti di calore o interferenze elettriche. Scegli resistenze di precisione (1% o 0,1%) e condensatori di tipo poliestere o C0G per i circuiti di retroazione. Il LT1028 non è solo un chip: è un componente fondamentale per progetti audio di alta qualità. Con la giusta attenzione ai dettagli, può diventare il cuore di un sistema audio di livello professionale.
