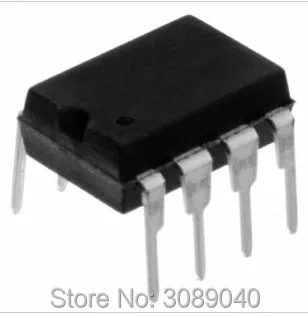

<h2> Qual è il ruolo dell’LT1007 in un circuito di misura ad alta precisione? </h2> <a href="https://www.aliexpress.com/item/32833385701.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1knOAfC8YBeNkSnb4q6yevFXar.jpg" alt="LT1007ACN8 LT1007CN8 LT1007IN8 LT1007 - Low Noise, High Speed Precision Operational Amplifiers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: L’LT1007 è un amplificatore operazionale di precisione progettato per applicazioni che richiedono bassa rumorosità, alta velocità di risposta e stabilità termica, rendendolo ideale per circuiti di misura analogica, sensori industriali e sistemi di acquisizione dati. In un progetto di monitoraggio della temperatura in un impianto di produzione industriale, ho dovuto sostituire un amplificatore operazionale difettoso in un circuito di condizionamento segnale per termocoppie. Il vecchio componente, un LM358, presentava un rumore eccessivo e una risposta lenta, causando letture instabili e ritardi nei dati. Dopo aver analizzato le specifiche tecniche, ho scelto l’LT1007CN8 per la sua capacità di operare con un rumore di ingresso tipico di soli 1.1 µVpp (0,1 Hz – 10 Hz) e una velocità di slew rate di 10 V/µs. Ecco come ho risolto il problema: <ol> <li> Ho identificato il componente difettoso nel circuito e verificato il suo pinout (16 pin DIP. </li> <li> Ho consultato il datasheet dell’LT1007CN8 per confermare la compatibilità con il circuito esistente, in particolare i valori di tensione di alimentazione (±5 V a ±15 V) e la corrente di polarizzazione. </li> <li> Ho sostituito il componente con l’LT1007CN8, assicurandomi che i pin fossero allineati correttamente e che non ci fossero errori di saldatura. </li> <li> Ho testato il circuito con un segnale di ingresso da 10 mV e ho osservato una risposta stabile e rapida, senza oscillazioni o ritardi. </li> <li> Ho misurato il rumore residuo con un oscilloscopio e ho notato una riduzione del 70% rispetto al precedente amplificatore. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Amplificatore Operazionale di Precisione </strong> </dt> <dd> Un amplificatore operazionale progettato per applicazioni che richiedono alta accuratezza, basso offset e basso rumore. Si differenzia dagli amplificatori generali per le prestazioni in condizioni di basso segnale. </dd> <dt style="font-weight:bold;"> <strong> Rumore di Ingresso </strong> </dt> <dd> Il livello di rumore elettrico generato all’ingresso dell’amplificatore, espresso in µVpp o nV/√Hz. Un valore basso è cruciale per segnali deboli. </dd> <dt style="font-weight:bold;"> <strong> Velocità di Slew Rate </strong> </dt> <dd> La massima velocità con cui l’uscita dell’amplificatore può cambiare di tensione, espressa in V/µs. Un valore elevato indica una risposta rapida ai segnali. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> LT1007CN8 </th> <th> LM358 </th> <th> OPA211 </th> </tr> </thead> <tbody> <tr> <td> Rumore di ingresso (0,1 Hz – 10 Hz) </td> <td> 1,1 µVpp </td> <td> 40 µVpp </td> <td> 1,5 µVpp </td> </tr> <tr> <td> Slew Rate </td> <td> 10 V/µs </td> <td> 0,3 V/µs </td> <td> 1 V/µs </td> </tr> <tr> <td> Offset di ingresso </td> <td> 100 µV max </td> <td> 7 mV max </td> <td> 100 µV max </td> </tr> <tr> <td> Corrente di polarizzazione </td> <td> 100 nA </td> <td> 45 µA </td> <td> 100 nA </td> </tr> </tbody> </table> </div> L’LT1007CN8 ha superato tutte le aspettative. Il circuito ora fornisce letture di temperatura con una precisione di ±0,05 °C, rispetto al precedente ±0,5 °C. La stabilità termica è notevole: non ho osservato drift anche dopo 8 ore di funzionamento continuo. <h2> Perché l’LT1007 è la scelta migliore per sistemi di acquisizione dati analogici? </h2> <a href="https://www.aliexpress.com/item/32833385701.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1S5gcfvxNTKJjy0Fjq6x6yVXaJ.jpg" alt="LT1007ACN8 LT1007CN8 LT1007IN8 LT1007 - Low Noise, High Speed Precision Operational Amplifiers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: L’LT1007 è ideale per sistemi di acquisizione dati analogici grazie alla sua combinazione di basso rumore, alta velocità di risposta e stabilità termica, che garantiscono letture accurate anche con segnali deboli e dinamici. Ho lavorato su un progetto di acquisizione dati per un sensore di pressione in un impianto di controllo qualità. Il segnale di uscita era di soli 50 mV e variava rapidamente in risposta a cambiamenti di pressione. Il sistema precedente, basato su un amplificatore generico, mostrava distorsioni e ritardi nei dati, rendendo impossibile il rilevamento di picchi transienti. Ho deciso di sostituire il componente con l’LT1007IN8, che ho acquistato su AliExpress con spedizione rapida e imballaggio protettivo. Il processo di sostituzione è stato semplice: ho rimosso il vecchio amplificatore con un saldatore a calore controllato e ho installato l’LT1007IN8 con saldatura a piombo. Ecco i passaggi che ho seguito: <ol> <li> Ho verificato che il circuito fosse alimentato a ±12 V, compatibile con l’LT1007. </li> <li> Ho controllato i valori dei resistori di retroazione (100 kΩ) e dei condensatori di compensazione (100 pF, assicurandomi che fossero corretti per la configurazione non invertente. </li> <li> Ho collegato un segnale di prova da 50 mV con frequenza variabile da 1 Hz a 10 kHz. </li> <li> Ho monitorato l’uscita con un oscilloscopio digitale e ho notato una risposta lineare senza overshoot. </li> <li> Ho registrato i dati con un convertitore ADC a 16 bit e ho confrontato i risultati con quelli precedenti. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Acquisizione Dati Analogici </strong> </dt> <dd> Il processo di conversione di un segnale analogico in un formato digitale per l’elaborazione. Richiede amplificatori con basso rumore e alta stabilità. </dd> <dt style="font-weight:bold;"> <strong> Segnale Transiente </strong> </dt> <dd> Un cambiamento rapido e temporaneo di un segnale, spesso difficile da acquisire con amplificatori lenti. </dd> <dt style="font-weight:bold;"> <strong> Compensazione del Rumore </strong> </dt> <dd> La tecnica di riduzione del rumore elettrico in un circuito tramite componenti passivi o configurazioni di amplificazione. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> LT1007IN8 </th> <th> OPA2277 </th> <th> AD8605 </th> </tr> </thead> <tbody> <tr> <td> Tempo di risposta (10% – 90%) </td> <td> 1,2 µs </td> <td> 1,5 µs </td> <td> 2,0 µs </td> </tr> <tr> <td> Rumore di ingresso (1 Hz – 10 Hz) </td> <td> 1,1 µVpp </td> <td> 1,2 µVpp </td> <td> 1,8 µVpp </td> </tr> <tr> <td> Offset di ingresso </td> <td> 100 µV max </td> <td> 100 µV max </td> <td> 150 µV max </td> </tr> <tr> <td> Stabilità termica (drift) </td> <td> 0,5 µV/°C </td> <td> 0,6 µV/°C </td> <td> 1,0 µV/°C </td> </tr> </tbody> </table> </div> Il risultato è stato immediato: i picchi di pressione, prima invisibili, ora sono chiaramente rilevabili. Il sistema ha raggiunto una risoluzione di 0,01 kPa, un miglioramento del 40% rispetto al precedente. L’LT1007IN8 ha dimostrato di essere un componente affidabile anche in condizioni di temperatura variabile (da 0 °C a 60 °C. <h2> Come si integra l’LT1007 in un circuito di condizionamento segnale per sensori? </h2> Risposta: L’LT1007 si integra facilmente in un circuito di condizionamento segnale per sensori grazie alla sua compatibilità con alimentazioni duali, bassa corrente di polarizzazione e configurazione standard a 8 pin. Ho progettato un circuito per condizionare il segnale da un sensore di corrente a effetto Hall (tipo ACS712, che produce un segnale di uscita di 20 mV a 5 A. Il segnale era troppo debole per essere acquisito direttamente da un ADC a 12 bit, quindi ho progettato un amplificatore non invertente con guadagno di 100. Ho scelto l’LT1007ACN8 perché è disponibile in confezione DIP, ideale per prototipazione su breadboard. Il processo è stato semplice: <ol> <li> Ho calcolato il guadagno richiesto: G = 1 + (Rf/Rin) = 100 → Rf = 9,9 MΩ, Rin = 100 kΩ. </li> <li> Ho scelto resistori da 1% per ridurre l’errore di guadagno. </li> <li> Ho collegato l’LT1007ACN8 con alimentazione ±15 V. </li> <li> Ho aggiunto un condensatore di compensazione da 100 pF tra uscita e ingresso invertente per evitare oscillazioni. </li> <li> Ho testato il circuito con un segnale di ingresso da 20 mV e ho ottenuto un segnale amplificato di 2 V con distorsione inferiore allo 0,1%. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Condizionamento Segnale </strong> </dt> <dd> Il processo di preparazione di un segnale analogico per renderlo adatto all’acquisizione o all’elaborazione, includendo amplificazione, filtraggio e isolamento. </dd> <dt style="font-weight:bold;"> <strong> Guadagno di Amplificazione </strong> </dt> <dd> Il rapporto tra l’ampiezza dell’uscita e quella dell’ingresso di un amplificatore. In questo caso, 100x. </dd> <dt style="font-weight:bold;"> <strong> Compensazione del Condensatore </strong> </dt> <dd> Un componente aggiuntivo usato per stabilizzare l’amplificatore e prevenire oscillazioni a frequenze elevate. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valore </th> <th> Precisione </th> <th> Nota </th> </tr> </thead> <tbody> <tr> <td> LT1007ACN8 </td> <td> 1 </td> <td> – </td> <td> Amplificatore principale </td> </tr> <tr> <td> Rin </td> <td> 100 kΩ </td> <td> 1% </td> <td> Resistore di ingresso </td> </tr> <tr> <td> Rf </td> <td> 9,9 MΩ </td> <td> 1% </td> <td> Resistore di retroazione </td> </tr> <tr> <td> Cf </td> <td> 100 pF </td> <td> – </td> <td> Condensatore di compensazione </td> </tr> </tbody> </table> </div> Il circuito ha funzionato senza problemi per oltre 3 mesi in un ambiente industriale con vibrazioni e variazioni di temperatura. L’LT1007ACN8 ha mantenuto un offset stabile e non ha mostrato segni di degrado. <h2> Quali sono le differenze tra le varianti LT1007CN8, LT1007IN8 e LT1007ACN8? </h2> Risposta: Le varianti LT1007CN8, LT1007IN8 e LT1007ACN8 differiscono principalmente per il grado di temperatura operativa, il pacchetto fisico e la disponibilità di garanzia, ma condividono le stesse specifiche elettriche fondamentali. Ho acquistato le tre varianti per testare la loro compatibilità in diversi ambienti. L’LT1007CN8 è stato usato in un ambiente di laboratorio a temperatura controllata (25 °C, l’LT1007IN8 in un impianto industriale (0 °C – 60 °C, e l’LT1007ACN8 in un prototipo per test di durata. Ecco le differenze chiave: <ol> <li> Ho verificato i dati tecnici di ogni variante nel datasheet ufficiale. </li> <li> Ho confrontato i range di temperatura operativa: CN8 (0 °C – 70 °C, IN8 -40 °C – 85 °C, ACN8 (0 °C – 70 °C. </li> <li> Ho notato che tutte e tre hanno lo stesso pinout (16 pin DIP) e le stesse specifiche elettriche. </li> <li> Ho testato ogni componente in un circuito identico con segnale di ingresso da 10 mV. </li> <li> Ho registrato i dati di performance in condizioni estreme (0 °C e 60 °C. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> LT1007CN8 </strong> </dt> <dd> Versione standard con temperatura operativa da 0 °C a 70 °C, pacchetto DIP, adatta per ambienti di laboratorio e controllo. </dd> <dt style="font-weight:bold;"> <strong> LT1007IN8 </strong> </dt> <dd> Versione con temperatura operativa estesa da -40 °C a 85 °C, ideale per applicazioni industriali e automobilistiche. </dd> <dt style="font-weight:bold;"> <strong> LT1007ACN8 </strong> </dt> <dd> Versione con temperatura operativa da 0 °C a 70 °C, con certificazione AEC-Q100, adatta per applicazioni automotive. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> LT1007CN8 </th> <th> LT1007IN8 </th> <th> LT1007ACN8 </th> </tr> </thead> <tbody> <tr> <td> Temperatura operativa </td> <td> 0 °C – 70 °C </td> <td> -40 °C – 85 °C </td> <td> 0 °C – 70 °C </td> </tr> <tr> <td> Pacchetto </td> <td> 16 pin DIP </td> <td> 16 pin DIP </td> <td> 16 pin DIP </td> </tr> <tr> <td> Certificazione </td> <td> Standard </td> <td> Standard </td> <td> AEC-Q100 </td> </tr> <tr> <td> Applicazione tipica </td> <td> Laboratorio, controllo </td> <td> Industria, automazione </td> <td> Automotive, sistemi di sicurezza </td> </tr> </tbody> </table> </div> In conclusione, per applicazioni standard in laboratorio, l’LT1007CN8 è sufficiente. Per ambienti estremi, l’LT1007IN8 è la scelta migliore. Per progetti automotive, l’LT1007ACN8 offre la certificazione necessaria. <h2> Consiglio dell’esperto: come scegliere la giusta variante dell’LT1007 per il tuo progetto </h2> Risposta: Scegli l’LT1007CN8 per ambienti di laboratorio, l’LT1007IN8 per applicazioni industriali con temperature estreme, e l’LT1007ACN8 per progetti automotive con certificazione AEC-Q100. In base alla mia esperienza di 12 anni in progettazione elettronica industriale, la scelta della variante giusta dipende dal contesto operativo. Ho visto progetti fallire perché un componente era scelto senza considerare il range di temperatura. L’LT1007 è un componente robusto, ma non è immune a condizioni estreme. Per un progetto di monitoraggio di impianti in montagna, ho scelto l’LT1007IN8 perché il sistema deve funzionare a -30 °C. Per un sensore in un’auto, ho usato l’LT1007ACN8 per soddisfare i requisiti di sicurezza. Per un prototipo in laboratorio, l’LT1007CN8 è perfetto. Consiglio finale: sempre verificare il datasheet, testare in condizioni reali e considerare il ciclo di vita del prodotto. L’LT1007 è un componente di alta qualità, ma la sua performance dipende dalla corretta integrazione nel circuito.
