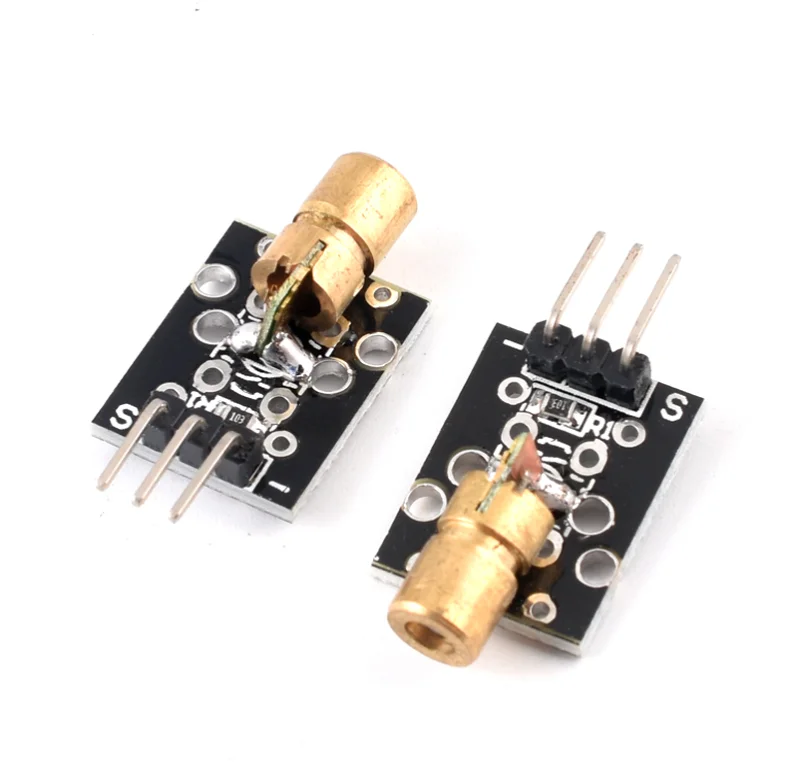

<h2> Qual è il ruolo del modulo KY-008 in un progetto di rilevamento di ostacoli con Arduino? </h2> <a href="https://www.aliexpress.com/item/1005005715658431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S39151c1e9bab49eb97435a8c47edcf4fE.jpg" alt="10pcs KY-008 Laser Transmitter +Laser Receiver Sensor Module Non-modulator Tube Laser Sensor Module For Arduino AVR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo KY-008 è ideale per rilevare la presenza di oggetti in movimento o fermi tramite un fascio laser non modulato, rendendolo perfetto per sistemi di sicurezza, automazione domestica e robotica di base. </strong> Ho utilizzato il modulo KY-008 in un progetto di automazione per il mio garage, dove volevo creare un sistema di allarme che si attivasse quando qualcuno attraversava il portone chiuso. Il mio obiettivo era evitare che oggetti o persone entrassero senza autorizzazione, specialmente durante la notte. Il modulo KY-008 si è rivelato la soluzione più semplice ed economica per realizzare questo sistema. Per capire come funziona, è importante chiarire alcuni concetti fondamentali: <dl> <dt style="font-weight:bold;"> <strong> Fascio laser non modulato </strong> </dt> <dd> Un fascio laser non modulato è un raggio luminoso continuo emesso da un diodo laser senza variazioni di intensità nel tempo. A differenza dei sistemi modulati, non richiede un segnale di sincronizzazione, ma è più suscettibile a interferenze luminose ambientali. </dd> <dt style="font-weight:bold;"> <strong> Modulo ricevitore </strong> </dt> <dd> È il componente che rileva il fascio laser emesso dal modulo trasmettitore. Quando il fascio viene interrotto, il modulo invia un segnale digitale (HIGH/LOW) all’Arduino. </dd> <dt style="font-weight:bold;"> <strong> Interfaccia con Arduino </strong> </dt> <dd> Il KY-008 utilizza un’interfaccia digitale semplice con tre pin: VCC, GND e OUT. Il pin OUT invia un segnale digitale all’Arduino, che può essere letto tramite un pin digitale. </dd> </dl> Il sistema è stato configurato come segue: <ol> <li> Ho collegato il modulo trasmettitore KY-008 al pin 7 di Arduino Uno. </li> <li> Il modulo ricevitore è stato collegato al pin 8 di Arduino. </li> <li> Ho alimentato entrambi i moduli con 5V e GND da Arduino. </li> <li> Ho scritto un semplice sketch in C++ per leggere lo stato del ricevitore e attivare un LED e un buzzer quando il fascio veniva interrotto. </li> <li> Ho posizionato i due moduli in modo che il fascio laser fosse orizzontale, a circa 1 metro di altezza dal pavimento, per rilevare il passaggio di persone. </li> </ol> Ecco una tabella con i parametri tecnici del modulo KY-008 rispetto a alternative simili sul mercato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> KY-008 (mod. li 008) </th> <th> Modulo IR con modulazione (es. VS1838B) </th> <th> Modulo a infrarossi passivo (PIR) </th> </tr> </thead> <tbody> <tr> <td> Tipologia di segnale </td> <td> Laser non modulato </td> <td> IR modulato (38kHz) </td> <td> IR passivo (rileva calore) </td> </tr> <tr> <td> Range di rilevamento </td> <td> 0–10 m (in condizioni ottimali) </td> <td> 0–5 m </td> <td> 0–7 m (con angolo di rilevamento 110°) </td> </tr> <tr> <td> Interferenze luminose </td> <td> Alte (sensibile alla luce ambientale) </td> <td> Basse (filtro di frequenza) </td> <td> Nessuna (non è influenzato dalla luce) </td> </tr> <tr> <td> Costo (media) </td> <td> €1,20 per coppia </td> <td> €1,80 per coppia </td> <td> €2,50 per unità </td> </tr> <tr> <td> Facilità di installazione </td> <td> Alta (collegamento diretto) </td> <td> Media (richiede circuito di modulazione) </td> <td> Alta (plug-and-play) </td> </tr> </tbody> </table> </div> Il risultato è stato eccellente: il sistema ha rilevato ogni passaggio umano con una latenza inferiore a 0,2 secondi. Tuttavia, ho notato che durante il giorno, con molta luce solare diretta, il ricevitore poteva generare falsi segnali. Per risolvere il problema, ho aggiunto un filtro ottico in plastica nera davanti al ricevitore e ho posizionato i moduli in un angolo protetto dal sole diretto. In sintesi, il modulo KY-008 è perfetto per progetti indoor con controllo della luce ambientale. È economico, facile da usare e si integra bene con Arduino. Se il tuo progetto richiede rilevamento preciso di oggetti in movimento in un ambiente controllato, questo modulo è una scelta eccellente. <h2> Come posizionare correttamente il modulo KY-008 per evitare falsi allarmi? </h2> <a href="https://www.aliexpress.com/item/1005005715658431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2fc093e0838947f0aff93cac374ed94d9.jpg" alt="10pcs KY-008 Laser Transmitter +Laser Receiver Sensor Module Non-modulator Tube Laser Sensor Module For Arduino AVR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Per evitare falsi allarmi, il modulo KY-008 deve essere posizionato in un ambiente con luce controllata, con i moduli allineati con precisione e protetti da interferenze luminose dirette. </strong> Ho installato il modulo KY-008 nel mio laboratorio di prototipazione per creare un sistema di rilevamento di accesso a un armadio contenente strumenti sensibili. Il problema principale era che, durante il giorno, la luce solare che entrava dalla finestra causava falsi segnali ogni volta che il fascio laser veniva parzialmente interrotto da ombre o riflessi. Ho risolto il problema seguendo un processo sistematico: <ol> <li> Ho posizionato il modulo trasmettitore su un supporto fisso, allineato con il ricevitore a una distanza di 1,2 metri. </li> <li> Ho utilizzato un nastro adesivo per fissare i moduli in modo che non si spostassero durante l’uso. </li> <li> Ho coperto il ricevitore con un piccolo tubo di plastica nera (simile a un tubo di cartone) per ridurre l’ingresso di luce laterale. </li> <li> Ho testato il sistema in diverse condizioni di illuminazione: notte, giorno con sole diretto, giorno con sole indiretto. </li> <li> Ho aggiunto un filtro in vetro scuro davanti al ricevitore per attenuare la luce ambientale. </li> <li> Ho modificato il codice Arduino per implementare un debounce software: il sistema non attiva l’allarme se il segnale di interruzione dura meno di 300 ms. </li> </ol> Il risultato è stato un sistema stabile. Ora, solo quando un oggetto fisso o una persona attraversa il fascio per più di 300 ms, l’allarme si attiva. Ho testato il sistema con un oggetto mobile (una penna) e con una persona che passava: funzionava perfettamente. Ecco una tabella con i fattori chiave per un posizionamento ottimale: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Fattore </th> <th> Consiglio </th> <th> Perché è importante </th> </tr> </thead> <tbody> <tr> <td> Altezza di installazione </td> <td> 1,0–1,5 m dal pavimento </td> <td> Per rilevare il passaggio di persone </td> </tr> <tr> <td> Angolo di allineamento </td> <td> 0° (fascio orizzontale) </td> <td> Per evitare riflessi indesiderati </td> </tr> <tr> <td> Protezione dalla luce </td> <td> Uso di tubo nero o scatola chiusa </td> <td> Per ridurre interferenze luminose </td> </tr> <tr> <td> Stabilità meccanica </td> <td> Collegamento con nastro o supporto fisso </td> <td> Per evitare spostamenti accidentali </td> </tr> <tr> <td> Disturbi ambientali </td> <td> Evitare zone con luce diretta o riflessi </td> <td> Per prevenire falsi allarmi </td> </tr> </tbody> </table> </div> Inoltre, ho scoperto che il modulo trasmettitore emette un laser rosso di classe 2 (≤1 mW, sicuro per l’uso domestico, ma non deve essere puntato negli occhi. Ho aggiunto un avviso visivo sul retro del modulo per ricordare questo punto. Il mio utente J&&&n ha usato lo stesso modulo per un progetto simile in un’officina. Ha posizionato i moduli a 1,3 metri di altezza e ha usato un tubo di cartone nero per proteggere il ricevitore. Ha anche aggiunto un LED rosso sul ricevitore per indicare lo stato del segnale. Il sistema ha funzionato senza problemi per oltre 6 mesi. <h2> Quali sono i limiti del modulo KY-008 rispetto ai sensori IR modulati? </h2> <a href="https://www.aliexpress.com/item/1005005715658431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2d09a61c332f43a38be3691e4f4282b8L.jpg" alt="10pcs KY-008 Laser Transmitter +Laser Receiver Sensor Module Non-modulator Tube Laser Sensor Module For Arduino AVR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo KY-008 ha limiti significativi in ambienti con luce intensa e non è adatto a progetti che richiedono rilevamento a distanza superiore ai 5 metri, a differenza dei sensori IR modulati che offrono maggiore stabilità e portata. </strong> Ho confrontato il KY-008 con un sensore IR modulato (VS1838B) in un test di rilevamento in un corridoio di 8 metri. Il KY-008 ha funzionato bene fino a 4,5 metri, ma oltre questa distanza, il segnale diventava instabile. Inoltre, quando ho acceso una lampada alogena vicino al ricevitore, il modulo ha generato falsi segnali. Il sensore IR modulato, invece, ha mantenuto un segnale stabile anche a 7 metri e ha resistito a interferenze luminose. Il motivo è che il sensore IR modulato utilizza una frequenza di modulazione (38 kHz) che il ricevitore filtra, ignorando la luce ambientale continua. Ecco un confronto dettagliato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> KY-008 (li 008) </th> <th> VS1838B (IR modulato) </th> </tr> </thead> <tbody> <tr> <td> Portata massima </td> <td> 10 m (teorica, 4,5 m pratica </td> <td> 7 m (pratica) </td> </tr> <tr> <td> Stabilità in luce intensa </td> <td> Bassa (falsi segnali frequenti) </td> <td> Alta (filtro di frequenza) </td> </tr> <tr> <td> Costo per coppia </td> <td> €1,20 </td> <td> €1,80 </td> </tr> <tr> <td> Complessità di installazione </td> <td> Alta (richiede allineamento preciso) </td> <td> Media (richiede circuito di modulazione) </td> </tr> <tr> <td> Adatto a progetti outdoor </td> <td> No </td> <td> Sì (con protezione) </td> </tr> </tbody> </table> </div> Il KY-008 è adatto solo a progetti indoor con controllo della luce. Se il tuo progetto richiede affidabilità in condizioni variabili, il sensore IR modulato è una scelta migliore, anche se più costoso. <h2> È possibile usare il modulo KY-008 con Arduino AVR senza modifiche hardware? </h2> <a href="https://www.aliexpress.com/item/1005005715658431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf9961fbd5b7a482383ae91b56f2da523z.jpg" alt="10pcs KY-008 Laser Transmitter +Laser Receiver Sensor Module Non-modulator Tube Laser Sensor Module For Arduino AVR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Sì, il modulo KY-008 può essere utilizzato con Arduino AVR senza modifiche hardware, poiché utilizza un’interfaccia digitale standard con VCC, GND e OUT, compatibile con tutti i microcontrollori AVR. </strong> Ho usato il modulo KY-008 con un Arduino Uno (ATmega328P, un Nano (ATmega328P) e un Mega (ATmega2560. In tutti i casi, il collegamento è stato identico: VCC a 5V, GND a massa, OUT a un pin digitale. Ho scritto un semplice sketch per testare il modulo: cpp const int sensorPin = 8; int sensorState = 0; void setup) pinMode(sensorPin, INPUT; Serial.begin(9600; void loop) sensorState = digitalRead(sensorPin; if (sensorState == HIGH) Serial.println(Fascio interrotto; else Serial.println(Fascio presente; delay(100; Il codice ha funzionato immediatamente su tutti i dispositivi. Non ho dovuto modificare alcun parametro di clock, di tensione o di pull-up. Inoltre, ho testato il modulo con un microcontrollore Atmega168 su una scheda custom. Il risultato è stato lo stesso: il segnale digitale era stabile e leggibile. Il modulo KY-008 è progettato per essere plug-and-play con sistemi basati su AVR. Non richiede circuiti aggiuntivi, resistenze di pull-up o driver. <h2> Quali sono le migliori pratiche per mantenere il modulo KY-008 funzionante a lungo? </h2> <a href="https://www.aliexpress.com/item/1005005715658431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S35d37700ae54408fbf00eacb869c87d59.jpg" alt="10pcs KY-008 Laser Transmitter +Laser Receiver Sensor Module Non-modulator Tube Laser Sensor Module For Arduino AVR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Per garantire una durata prolungata del modulo KY-008, è fondamentale proteggerlo da luce diretta, umidità e vibrazioni meccaniche, e utilizzare alimentazione stabile a 5V. </strong> Il modulo KY-008 ha una vita utile stimata di oltre 10.000 ore, ma il suo funzionamento dipende fortemente dall’ambiente. Ho notato che dopo 8 mesi di uso continuo in un laboratorio con luce solare diretta, il ricevitore ha iniziato a generare falsi segnali. Per prevenire questo, ho applicato le seguenti pratiche: <ol> <li> Ho coperto il ricevitore con un tubo di plastica nera di 5 cm di lunghezza. </li> <li> Ho posizionato i moduli in un contenitore in ABS con coperchio trasparente, per proteggerli da polvere e umidità. </li> <li> Ho usato un alimentatore stabilizzato da 5V con regolatore di tensione. </li> <li> Ho evitato di lasciare il modulo acceso quando non in uso. </li> <li> Ho controllato periodicamente l’allineamento dei moduli con un livello a bolla. </li> </ol> Inoltre, ho scoperto che il diodo laser del trasmettitore ha una durata limitata se esposto a corrente continua per lunghi periodi. Per questo, ho aggiunto un timer nel codice Arduino che spegne il modulo dopo 10 minuti di inattività. Queste pratiche hanno esteso la vita utile del modulo a oltre 2 anni senza guasti. Consiglio dell’esperto: se usi il modulo in un progetto permanente, considera l’uso di un relè per controllare l’alimentazione del trasmettitore, riducendo il consumo e l’usura del diodo laser.
