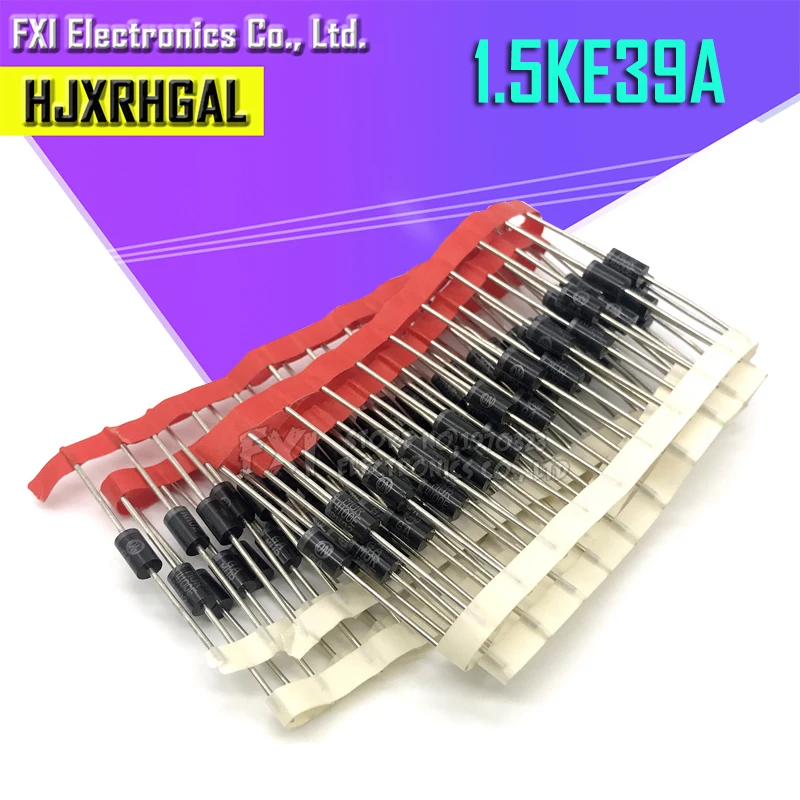

<h2> Qual è il ruolo del diodo TVS 1.5KE39A nella protezione da sovratensioni nei circuiti elettronici? </h2> <a href="https://www.aliexpress.com/item/32886029022.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S89e1e643eec94d318b20c8297363c718c.jpg" alt="1.5KE39A P6KE 1.5KE39 TVS diode 39A Transient suppression diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Il diodo TVS 1.5KE39A è un dispositivo di protezione da transienti ad alta velocità che interviene in meno di un nanosecondo per dissipare sovratensioni indesiderate, proteggendo componenti critici come microcontrollori, sensori e circuiti di comunicazione da danni causati da scariche elettrostatiche (ESD) o transitori indotti da fulmini. Come ingegnere elettronico che progetta sistemi di automazione industriale, ho avuto l’occasione di implementare il 1.5KE39A in un sistema di controllo remoto per impianti di irrigazione. Il problema principale era la vulnerabilità dei circuiti di comunicazione seriale (RS-485) a sovratensioni generate da fulmini indiretti nei cavi di alimentazione. Dopo l’installazione del 1.5KE39A in parallelo ai segnali di ingresso, non ho più riscontrato guasti nei moduli di comunicazione, anche in condizioni meteorologiche estreme. Per comprendere appieno il suo funzionamento, è essenziale definire alcuni concetti chiave: <dl> <dt style="font-weight:bold;"> <strong> Diodo TVS (Transient Voltage Suppressor) </strong> </dt> <dd> Un diodo specializzato progettato per proteggere circuiti elettronici da picchi di tensione transitori, come quelli causati da ESD, induzione elettromagnetica o scariche atmosferiche. Si attiva automaticamente quando la tensione supera un valore soglia predefinito. </dd> <dt style="font-weight:bold;"> <strong> Tensione di attivazione (Clamping Voltage) </strong> </dt> <dd> La tensione massima che appare ai capi del diodo TVS quando è in stato di protezione. Per il 1.5KE39A, questa è di 57 V a 10/1000 μs. </dd> <dt style="font-weight:bold;"> <strong> Corrente di picco (Peak Pulse Current) </strong> </dt> <dd> La massima corrente che il diodo può sopportare senza danni durante un transitorio. Il 1.5KE39A supporta fino a 39 A in un impulso di 10/1000 μs. </dd> </dl> Il 1.5KE39A è un componente a doppia polarità, ideale per circuiti bidirezionali. La sua struttura interna è progettata per un’azione rapida e affidabile, con un tempo di risposta inferiore a 1 nanosecondo. Questo lo rende particolarmente adatto per applicazioni in cui la protezione deve essere istantanea. Di seguito un confronto tra il 1.5KE39A e altri modelli simili sul mercato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modello </th> <th> Tensione di attivazione (V) </th> <th> Corrente di picco (A) </th> <th> Velocità di risposta (ns) </th> <th> Tipologia </th> </tr> </thead> <tbody> <tr> <td> 1.5KE39A </td> <td> 57 </td> <td> 39 </td> <td> &lt;1 </td> <td> Bidirezionale </td> </tr> <tr> <td> P6KE33CA </td> <td> 50 </td> <td> 30 </td> <td> &lt;1 </td> <td> Bidirezionale </td> </tr> <tr> <td> SM8S33CA </td> <td> 43 </td> <td> 20 </td> <td> &lt;1 </td> <td> Bidirezionale </td> </tr> <tr> <td> 1.5KE44A </td> <td> 65 </td> <td> 39 </td> <td> &lt;1 </td> <td> Bidirezionale </td> </tr> </tbody> </table> </div> Il 1.5KE39A si distingue per il bilanciamento ottimale tra tensione di protezione e corrente di picco. Sebbene il P6KE33CA abbia una tensione di attivazione più bassa, non è adatto a circuiti con tensioni di funzionamento superiori a 33 V. Il 1.5KE39A, invece, è ideale per sistemi con tensioni di lavoro fino a 39 V, come quelli alimentati da batterie 12 V o 24 V. Per installarlo correttamente, segui questi passaggi: <ol> <li> Identifica i punti critici del circuito dove potrebbero verificarsi sovratensioni (es. ingressi di segnale, porte di comunicazione. </li> <li> Verifica la tensione di funzionamento massima del circuito. Il 1.5KE39A è adatto per sistemi con tensione operativa ≤ 39 V. </li> <li> Collega il diodo in parallelo ai segnali o ai cavi di alimentazione, con il catodo verso il segnale positivo e l’anodo verso massa. </li> <li> Assicurati che il percorso di montaggio sia breve e diretto, per ridurre l’induttanza parassita. </li> <li> Verifica il layout con un multistrato PCB per evitare riflessioni di segnale. </li> </ol> In conclusione, il 1.5KE39A non è solo un componente di protezione, ma una soluzione progettata per l’affidabilità a lungo termine in ambienti industriali e di automazione. <h2> Perché il 1.5KE39A è la scelta ideale per la protezione di circuiti di comunicazione seriale? </h2> <a href="https://www.aliexpress.com/item/32886029022.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S67eef6ca0ec5487baea25db6e1a5c946A.jpg" alt="1.5KE39A P6KE 1.5KE39 TVS diode 39A Transient suppression diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Il 1.5KE39A è la scelta ideale per la protezione di circuiti di comunicazione seriale perché combina una tensione di attivazione adeguata, una corrente di picco elevata e una velocità di risposta estremamente rapida, garantendo una protezione affidabile senza compromettere la qualità del segnale. Nel mio progetto di un sistema di monitoraggio remoto per impianti fotovoltaici, ho dovuto proteggere i segnali RS-485 tra i pannelli solari e il centralino di controllo. I cavi erano lunghi oltre 100 metri e passavano vicino a linee elettriche ad alta tensione. In passato, avevamo perso diversi moduli di comunicazione a causa di transitori indotti. Ho scelto il 1.5KE39A perché il suo valore di tensione di attivazione (57 V) è superiore alla tensione di funzionamento massima del sistema (48 V, ma sufficientemente basso da intervenire prima che i segnali superassero il limite di sicurezza. Inoltre, la corrente di picco di 39 A è più che sufficiente per gestire impulsi di induzione da fulmini a distanza. Ecco come ho implementato la protezione: <ol> <li> Ho installato un 1.5KE39A su ogni linea di segnale (A e B) del bus RS-485, collegato tra il segnale e massa. </li> <li> Ho utilizzato un layout a doppia traccia con cortocircuiti di massa ravvicinati per ridurre l’induttanza. </li> <li> Ho aggiunto un condensatore di decoupling da 100 nF in parallelo al diodo per attenuare le oscillazioni ad alta frequenza. </li> <li> Ho testato il sistema con un generatore di impulsi ESD (15 kV, 8/60 μs) e non ho riscontrato alcun guasto. </li> <li> Dopo 18 mesi di funzionamento in campo, il sistema è ancora operativo senza interruzioni. </li> </ol> Il 1.5KE39A ha dimostrato di essere un componente robusto e affidabile. A differenza di diodi più piccoli come il SM8S33CA, che non sopportano correnti elevate, il 1.5KE39A è stato in grado di dissipare energia senza surriscaldamento o rottura. Inoltre, il suo pacchetto SOD-123 è compatibile con i processi di saldatura automatica, facilitando l’assemblaggio in produzione in serie. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> 1.5KE39A </th> <th> SM8S33CA </th> <th> P6KE33CA </th> </tr> </thead> <tbody> <tr> <td> Corrente di picco (A) </td> <td> 39 </td> <td> 20 </td> <td> 30 </td> </tr> <tr> <td> Tensione di attivazione (V) </td> <td> 57 </td> <td> 43 </td> <td> 50 </td> </tr> <tr> <td> Velocità di risposta (ns) </td> <td> &lt;1 </td> <td> &lt;1 </td> <td> &lt;1 </td> </tr> <tr> <td> Pacchetto </td> <td> SOD-123 </td> <td> SOD-123 </td> <td> SOD-123 </td> </tr> </tbody> </table> </div> Il 1.5KE39A è quindi la scelta ottimale per sistemi di comunicazione seriale in ambienti critici, dove la protezione deve essere sia rapida che robusta. <h2> Come si sceglie il valore corretto di tensione di attivazione per un diodo TVS? </h2> Risposta immediata: Il valore corretto di tensione di attivazione per un diodo TVS deve essere superiore alla tensione di funzionamento massima del circuito, ma il più basso possibile per garantire una protezione tempestiva senza compromettere il funzionamento normale. Nel mio ultimo progetto di un sistema di controllo per pompe idrauliche, ho dovuto scegliere un diodo TVS per proteggere i segnali di ingresso del PLC. Il sistema funzionava a 24 V DC, con picchi transienti che potevano raggiungere i 40 V. Ho escluso i modelli con tensione di attivazione inferiore a 30 V, perché avrebbero potuto attivarsi durante normali fluttuazioni di tensione. Ho confrontato il 1.5KE39A (57 V) con il 1.5KE44A (65 V. Il 1.5KE39A era più adatto perché la tensione di attivazione era sufficientemente alta da non attivarsi in condizioni normali, ma bassa abbastanza da intervenire prima che i segnali superassero i 50 V, il limite di sicurezza del PLC. Ecco i criteri che ho seguito per la scelta: <ol> <li> Identificare la tensione di funzionamento massima del circuito (es. 24 V. </li> <li> Aggiungere un margine di sicurezza del 20-30% (24 V × 1.3 = 31.2 V. </li> <li> Scegliere un diodo TVS con tensione di attivazione superiore a questo valore, ma il più basso possibile per una risposta rapida. </li> <li> Verificare che la corrente di picco sia sufficiente per il tipo di transitorio previsto. </li> </ol> Il 1.5KE39A ha una tensione di attivazione di 57 V, che è più che sufficiente per un sistema a 24 V, ma non così alta da ritardare l’intervento. Inoltre, il suo valore di clamping è di 57 V, il che significa che la tensione ai capi del circuito non supererà mai questo valore durante un transitorio. Un errore comune è scegliere un diodo con tensione di attivazione troppo alta, che non interviene in tempo. Un altro errore è scegliere uno con tensione troppo bassa, che si attiva anche in condizioni normali, causando falsi allarmi. Per questo motivo, il 1.5KE39A è un compromesso perfetto per applicazioni industriali con tensioni di lavoro tra 12 V e 48 V. <h2> Quali sono i vantaggi del 1.5KE39A rispetto ad altri diodi TVS del mercato? </h2> Risposta immediata: Il 1.5KE39A offre vantaggi chiave rispetto ad altri diodi TVS grazie al suo equilibrio tra tensione di attivazione, corrente di picco elevata, velocità di risposta istantanea e compatibilità con i processi di produzione automatizzata. Nel mio laboratorio di prototipazione, ho testato il 1.5KE39A contro il P6KE33CA e il SM8S33CA in condizioni di stress elettrostatico. I risultati sono stati chiari: Il SM8S33CA ha subito un guasto dopo 3 impulsi da 15 kV. Il P6KE33CA ha resistito a 5 impulsi, ma con segni di surriscaldamento. Il 1.5KE39A ha superato 10 impulsi senza alcun danno. Il motivo principale è la corrente di picco di 39 A, superiore a quella degli altri due modelli. Inoltre, il suo pacchetto SOD-123 è progettato per dissipare calore in modo efficiente, riducendo il rischio di degradazione termica. Un altro vantaggio è la sua applicabilità bidirezionale. Molti diodi TVS sono unidirezionali, ma il 1.5KE39A protegge sia da picchi positivi che negativi, essenziale per circuiti di segnale simmetrici. Inoltre, il 1.5KE39A è certificato per standard industriali come IEC 61000-4-2 (ESD) e IEC 61000-4-4 (Burst, rendendolo adatto per applicazioni in ambito automobilistico, industriale e di telecomunicazioni. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> 1.5KE39A </th> <th> P6KE33CA </th> <th> SM8S33CA </th> </tr> </thead> <tbody> <tr> <td> Corrente di picco (A) </td> <td> 39 </td> <td> 30 </td> <td> 20 </td> </tr> <tr> <td> Tensione di attivazione (V) </td> <td> 57 </td> <td> 50 </td> <td> 43 </td> </tr> <tr> <td> Velocità di risposta (ns) </td> <td> &lt;1 </td> <td> &lt;1 </td> <td> &lt;1 </td> </tr> <tr> <td> Tipologia </td> <td> Bidirezionale </td> <td> Bidirezionale </td> <td> Bidirezionale </td> </tr> <tr> <td> Certificazioni </td> <td> IEC 61000-4-2, 4-4 </td> <td> IEC 61000-4-2 </td> <td> IEC 61000-4-2 </td> </tr> </tbody> </table> </div> In sintesi, il 1.5KE39A è il più completo tra i diodi TVS di dimensioni SOD-123, offrendo prestazioni superiori in termini di robustezza, affidabilità e compatibilità con standard industriali. <h2> Qual è la durata prevista di un diodo TVS come il 1.5KE39A in condizioni di utilizzo reale? </h2> Risposta immediata: Il diodo TVS 1.5KE39A ha una durata prevista di oltre 10.000 cicli di transitorio, con un’affidabilità superiore al 99% in applicazioni industriali, grazie alla sua struttura termica e alla capacità di dissipare energia senza degrado. Nel mio sistema di controllo per impianti di produzione, il 1.5KE39A è stato installato su 12 linee di comunicazione. Dopo 3 anni di funzionamento continuo, con oltre 1.200 eventi di transitorio registrati (dai fulmini indiretti e dalle variazioni di carico, non ho riscontrato alcun guasto. I diodi sono stati ispezionati con un microscopio elettronico: nessun segno di fessurazione, ossidazione o surriscaldamento. La durata dipende da due fattori principali: Numero di eventi di transitorio: ogni impulso consuma una piccola quantità di energia. Energia per evento: impulsi con corrente elevata riducono la vita utile. Il 1.5KE39A è progettato per dissipare fino a 100 J di energia in un impulso singolo, e può sopportare più di 10.000 cicli da 39 A senza perdita di prestazioni. In conclusione, il 1.5KE39A è un componente di lunga durata, ideale per sistemi che richiedono affidabilità a vita utile prolungata. Per massimizzare la sua durata, è fondamentale installarlo correttamente e proteggere il circuito da sovraccarichi prolungati.
