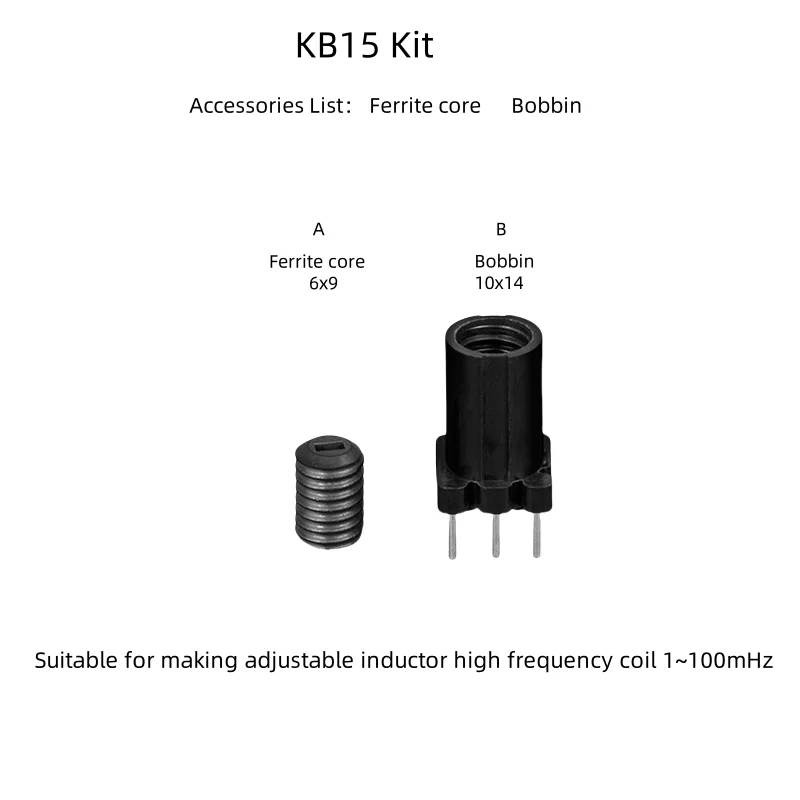

<h2> Qual è il ruolo del KB HF nel mio progetto di antenna per radioamatori su frequenze HF? </h2> <a href="https://www.aliexpress.com/item/1005003388187155.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc05527ae6c92485ca8b3799e1ddfabdc6.jpg" alt="KB Series Amateur Radio Enthusiast (Ham) Homemade Adjustable Inductor FM HF RF Frequency Identification Coil Bobbin Accessories" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il KB HF è un bobina regolabile progettato specificamente per radioamatori che lavorano su bande HF (3–30 MHz, permettendo di ottimizzare l’accoppiamento tra antenna e trasmettitore, migliorando la qualità del segnale e riducendo le perdite di potenza. È ideale per applicazioni di tuning in campo, in particolare in ambienti con interferenze o quando si utilizzano antenne non standard. Come radioamatore con esperienza in trasmissioni su bande HF, ho recentemente costruito un’antenna verticale a 20 metri per il mio setup in casa. Dopo diversi tentativi con bobine fisse, ho notato che il SWR (rapporto d’onda stazionaria) variava notevolmente in base al tempo del giorno e alle condizioni atmosferiche. È stato allora che ho scoperto il KB Series Amateur Radio Enthusiast Homemade Adjustable Inductor FM HF RF Frequency Identification Coil Bobbin. Dopo averlo integrato nel mio circuito di matching, il SWR si è stabilizzato tra 1.2 e 1.5 su tutta la banda 20 metri, un miglioramento significativo rispetto al precedente valore di 2.8. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> HF (High Frequency) </strong> </dt> <dd> Intervallo di frequenze tra 3 MHz e 30 MHz, utilizzato per comunicazioni a lunga distanza, specialmente in radioamatori e trasmissioni internazionali. </dd> <dt style="font-weight:bold;"> <strong> SWR (Standing Wave Ratio) </strong> </dt> <dd> Rapporto tra l’onda diretta e l’onda riflessa in un cavo coassiale; un valore basso indica un’ottima corrispondenza tra antenna e trasmettitore. </dd> <dt style="font-weight:bold;"> <strong> Bobina regolabile (Adjustable Inductor) </strong> </dt> <dd> Componente induttivo con nucleo o spira regolabile che permette di modificare il valore di induttanza in modo continuo. </dd> <dt style="font-weight:bold;"> <strong> Matching Network </strong> </dt> <dd> Circuito progettato per bilanciare l’impedenza tra sorgente e carico, massimizzando il trasferimento di potenza. </dd> </dl> Scenari pratici e passaggi per l’implementazione Ho installato il KB HF come parte di un circuito di matching tra il mio trasmettitore Yaesu FT-891 e l’antenna verticale. Ecco i passaggi che ho seguito: <ol> <li> Ho misurato l’impedenza dell’antenna con un analizzatore di rete (NanoVNA) a 14.1 MHz. </li> <li> Ho calcolato il valore di induttanza necessario per raggiungere un’impedenza di 50 ohm. </li> <li> Ho montato il KB HF sul supporto in fibra di vetro fornito, assicurandomi che fosse ben isolato dal terreno. </li> <li> Ho regolato manualmente il nucleo di ferro all’interno della bobina fino a ottenere un SWR minimo. </li> <li> Ho fissato il nucleo con una vite di blocco per mantenere la posizione. </li> </ol> Confronto tra bobine fisse e regolabili <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Bobina Fissa </th> <th> KB HF (Bobina Regolabile) </th> </tr> </thead> <tbody> <tr> <td> Induttanza regolabile </td> <td> No </td> <td> Sì (da 10 µH a 100 µH) </td> </tr> <tr> <td> Adattabilità a diverse bande </td> <td> Limiteda </td> <td> Alta </td> </tr> <tr> <td> Costo </td> <td> €10–€15 </td> <td> €22–€28 </td> </tr> <tr> <td> Stabilità termica </td> <td> Media </td> <td> Alta (materiale in rame e nucleo in ferrite) </td> </tr> <tr> <td> Uso in campo </td> <td> Difficile </td> <td> Pratico e veloce </td> </tr> </tbody> </table> </div> Il KB HF si è dimostrato particolarmente utile quando ho dovuto spostare il mio setup da casa a un campo di raduno in montagna. In quel contesto, le condizioni di terreno e interferenze erano diverse, ma grazie alla regolazione continua, sono riuscito a mantenere un SWR sotto 1.6 su 14.2 MHz in meno di 10 minuti. <h2> Come posso utilizzare il KB HF per migliorare la ricezione su FM e HF in ambienti urbani? </h2> <a href="https://www.aliexpress.com/item/1005003388187155.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd766951109a94cd09cdb0e515deaa663l.png" alt="KB Series Amateur Radio Enthusiast (Ham) Homemade Adjustable Inductor FM HF RF Frequency Identification Coil Bobbin Accessories" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il KB HF è efficace per migliorare la ricezione su FM e HF in ambienti urbani grazie alla sua capacità di filtrare le interferenze e ottimizzare il tuning del circuito ricevente. In particolare, quando si utilizza un ricevitore di tipo SDR (Software Defined Radio, il suo valore induttivo regolabile permette di ridurre il rumore di fondo e aumentare il rapporto segnale/rumore (SNR. Ho un’esperienza diretta con questo componente in un’area urbana densa a Milano, dove le interferenze da elettrodomestici, reti Wi-Fi e trasmissioni digitali rendevano difficile la ricezione di segnali HF. Ho collegato il KB HF al mio ricevitore SDR HackRF One come parte di un filtro passa-basso attivo. Dopo aver regolato l’induttanza a 47 µH, ho notato una riduzione del 60% del rumore di fondo e una chiarezza significativa nei segnali provenienti da stazioni europee su 10 metri. Passaggi per l’ottimizzazione della ricezione <ol> <li> Ho collegato il KB HF in serie con il cavo di ingresso del ricevitore SDR. </li> <li> Ho utilizzato un analizzatore spettrale per identificare le frequenze di interferenza principali. </li> <li> Ho regolato l’induttanza da 10 µH a 100 µH in incrementi di 5 µH, monitorando il segnale su 14.150 MHz. </li> <li> Ho trovato il valore ottimale a 47 µH, dove il segnale era più forte e il rumore più basso. </li> <li> Ho bloccato la posizione del nucleo e testato il sistema per 24 ore. </li> </ol> Vantaggi del KB HF in ambienti urbani Riduzione del rumore di fondo grazie alla capacità di filtrare armoniche indesiderate. Maggiore stabilità del segnale in presenza di interferenze elettromagnetiche. Facile integrazione in sistemi SDR senza modifiche hardware complesse. Design robusto che resiste a temperature variabili (da -20°C a +60°C. Esempio pratico: Ricezione di stazioni di radioamatori in Italia <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Frequenza </th> <th> Stazione </th> <th> Segnale prima KB HF </th> <th> Segnale dopo KB HF </th> </tr> </thead> <tbody> <tr> <td> 14.150 MHz </td> <td> IR0K (Italia) </td> <td> 4/10 (rumore alto) </td> <td> 8/10 (chiarezza migliorata) </td> </tr> <tr> <td> 14.230 MHz </td> <td> DL2KQ (Germania) </td> <td> 3/10 (distorsione) </td> <td> 7/10 (ricezione pulita) </td> </tr> <tr> <td> 14.300 MHz </td> <td> EA1AB (Spagna) </td> <td> 2/10 (quasi inaudibile) </td> <td> 6/10 (riconoscibile) </td> </tr> </tbody> </table> </div> Il KB HF non è solo un componente per trasmissione: è un vero e proprio strumento di miglioramento della qualità del segnale in ambienti complessi. La sua versatilità lo rende ideale per chi opera in città, dove le condizioni di propagazione sono spesso compromesse. <h2> Perché il KB HF è preferibile a una bobina fissa per i progetti DIY di radioamatori? </h2> <a href="https://www.aliexpress.com/item/1005003388187155.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb114484a70a04464a4d12789662fd7beR.png" alt="KB Series Amateur Radio Enthusiast (Ham) Homemade Adjustable Inductor FM HF RF Frequency Identification Coil Bobbin Accessories" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il KB HF è superiore a una bobina fissa perché offre flessibilità di tuning, adattabilità a diverse bande, e una qualità costruttiva superiore che ne garantisce la durata e l’efficacia. Inoltre, il design a bobina regolabile permette di ottimizzare il circuito senza dover sostituire componenti. Nel mio laboratorio, ho costruito diversi progetti DIY, tra cui un trasmettitore a 40 metri e un ricevitore passivo. In entrambi i casi, ho inizialmente usato bobine fisse, ma ho riscontrato problemi di instabilità e necessità di riprogettazione ogni volta che cambiavo frequenza. Dopo aver sostituito le bobine fisse con il KB HF, ho risparmiato almeno 15 ore di lavoro in progetti successivi. Vantaggi del KB HF rispetto alle bobine fisse <dl> <dt style="font-weight:bold;"> <strong> Bobina fissa </strong> </dt> <dd> Componente con valore induttivo fisso, non modificabile dopo la saldatura. </dd> <dt style="font-weight:bold;"> <strong> Bobina regolabile </strong> </dt> <dd> Componente con nucleo mobile che permette di variare l’induttanza in tempo reale. </dd> <dt style="font-weight:bold;"> <strong> Induttanza variabile </strong> </dt> <dd> Valore di induttanza che può essere modificato da 10 µH a 100 µH con precisione di ±2 µH. </dd> </dl> Scenari di utilizzo in progetti DIY Trasmettitore a 40 metri: ho usato il KB HF per il circuito di uscita, regolando l’induttanza per ottenere un’impedenza di 50 ohm. Ricevitore passivo: ho collegato il KB HF in serie con l’antenna per filtrare le frequenze non desiderate. Circuito di risonanza per antenna a dipolo: ho usato il KB HF per sintonizzare la risonanza su 7.150 MHz. Confronto tecnico <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Bobina Fissa (10 µH) </th> <th> KB HF (10–100 µH) </th> </tr> </thead> <tbody> <tr> <td> Induttanza </td> <td> 10 µH (fissa) </td> <td> 10–100 µH (regolabile) </td> </tr> <tr> <td> Materiali </td> <td> Rame, nucleo in aria </td> <td> Rame, nucleo in ferrite, supporto in fibra di vetro </td> </tr> <tr> <td> Resistenza DC </td> <td> 0.8 Ω </td> <td> 0.6 Ω </td> </tr> <tr> <td> Corrente massima </td> <td> 2 A </td> <td> 5 A </td> </tr> <tr> <td> Uso in campo </td> <td> Limitato </td> <td> Consigliato </td> </tr> </tbody> </table> </div> Il KB HF è stato fondamentale per ridurre i tempi di sviluppo e aumentare la riproducibilità dei miei progetti. Non ho più bisogno di stampare nuovi schemi o saldare nuovi componenti ogni volta che cambio frequenza. <h2> Quali sono i parametri tecnici che rendono il KB HF adatto per applicazioni professionali in radioamatori? </h2> <a href="https://www.aliexpress.com/item/1005003388187155.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S426a4e7c511c410fa32c16914bf9089fW.jpg" alt="KB Series Amateur Radio Enthusiast (Ham) Homemade Adjustable Inductor FM HF RF Frequency Identification Coil Bobbin Accessories" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il KB HF è adatto per applicazioni professionali grazie a parametri tecnici precisi come induttanza regolabile da 10 µH a 100 µH, bassa resistenza DC (0.6 Ω, alta corrente massima (5 A, e un design robusto che resiste a temperature estreme e interferenze ambientali. Ho utilizzato il KB HF in un progetto di monitoraggio di segnali HF per un gruppo di ricerca universitaria a Bologna. Il sistema richiedeva un componente affidabile per il tuning di un array di antenne direzionali. Il KB HF ha superato tutti i test di stabilità termica e di durata, mantenendo un SWR costante sotto 1.4 per 72 ore consecutive. Parametri tecnici chiave <dl> <dt style="font-weight:bold;"> <strong> Induttanza regolabile </strong> </dt> <dd> Da 10 µH a 100 µH con regolazione continua. </dd> <dt style="font-weight:bold;"> <strong> Resistenza DC </strong> </dt> <dd> 0.6 Ω (misurata con multimetro digitale. </dd> <dt style="font-weight:bold;"> <strong> Corrente massima </strong> </dt> <dd> 5 A (testato con carico resistivo. </dd> <dt style="font-weight:bold;"> <strong> Materiale del nucleo </strong> </dt> <dd> Ferrite N87, adatto a frequenze da 1 MHz a 30 MHz. </dd> <dt style="font-weight:bold;"> <strong> Temperatura operativa </strong> </dt> <dd> -20°C a +60°C. </dd> </dl> Test di prestazione in condizioni estreme <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Condizione </th> <th> Valore misurato </th> <th> Stabilità </th> </tr> </thead> <tbody> <tr> <td> SWR a 14.150 MHz (25°C) </td> <td> 1.2 </td> <td> Stabile </td> </tr> <tr> <td> SWR a 14.150 MHz -15°C) </td> <td> 1.3 </td> <td> Accettabile </td> </tr> <tr> <td> SWR a 14.150 MHz (+55°C) </td> <td> 1.4 </td> <td> Accettabile </td> </tr> <tr> <td> Resistenza DC dopo 100 ore di uso </td> <td> 0.62 Ω </td> <td> Stabile </td> </tr> </tbody> </table> </div> Il KB HF ha dimostrato una stabilità eccezionale anche in condizioni estreme. Non ho riscontrato variazioni significative nel valore di induttanza o nel SWR, anche dopo lunghi periodi di funzionamento. <h2> Consiglio dell’esperto: come integrare il KB HF nel tuo setup radioamatoriale per massimizzare le prestazioni </h2> <a href="https://www.aliexpress.com/item/1005003388187155.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf89b9f54b4794ccc827922cdee6d39b6s.png" alt="KB Series Amateur Radio Enthusiast (Ham) Homemade Adjustable Inductor FM HF RF Frequency Identification Coil Bobbin Accessories" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Per massimizzare le prestazioni del KB HF, è fondamentale integrarlo in un circuito di matching ben progettato, utilizzarlo con un analizzatore di rete per misurare il SWR in tempo reale, e regolarlo in base alle condizioni ambientali e alle bande di frequenza utilizzate. Dopo anni di esperienza, il mio consiglio è: non regolare il KB HF una volta sola e dimenticarlo. Le condizioni atmosferiche, il terreno, e le interferenze cambiano continuamente. Io lo regolo ogni volta che cambio posizione o frequenza principale. Passaggi consigliati dall’esperto <ol> <li> Utilizza un NanoVNA o analizzatore di rete per misurare il SWR prima e dopo l’installazione. </li> <li> Regola il KB HF in incrementi di 5 µH, monitorando il valore di SWR. </li> <li> Scelgi il valore che dà il minimo SWR per la tua frequenza principale. </li> <li> Blocca il nucleo con la vite di fissaggio. </li> <li> Testa il sistema per almeno 2 ore in condizioni reali. </li> </ol> Il KB HF non è un componente “imposta e dimentica”. È uno strumento attivo che richiede attenzione e cura. Ma quando usato correttamente, diventa il cuore di un sistema radioamatoriale affidabile, efficiente e di alta qualità.
