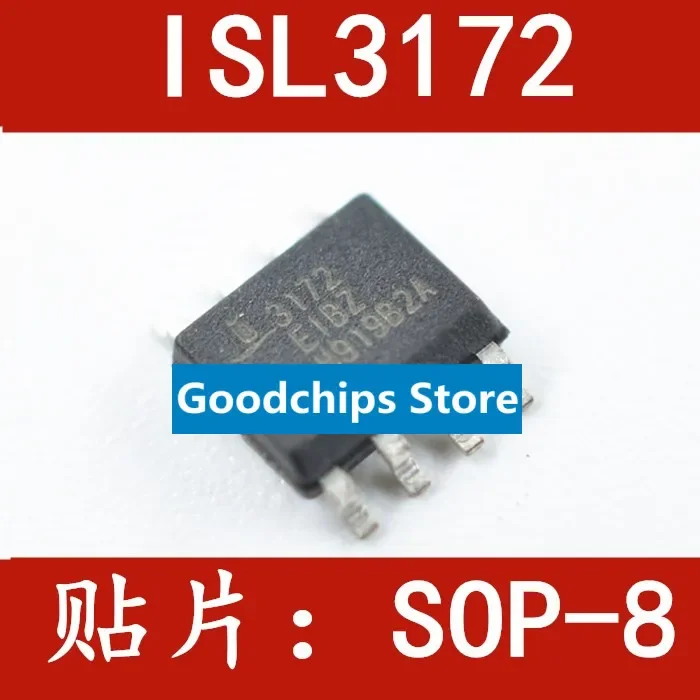

<h2> Qual è il ruolo del ISL3172E in un sistema di comunicazione seriale a distanza? </h2> <a href="https://www.aliexpress.com/item/1005008343191887.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc15cf48573974d36a483dba4727a051dZ.jpg" alt="SMD ISL3172E SOP8 Transceiver Receiver ISL3172 ISL3172EIBZ-T SOP-8" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il ISL3172E è un transceiver differenziale a 3,3 V progettato per garantire comunicazioni seriali affidabili su linee RS-422/RS-485, specialmente in ambienti con interferenze elettriche elevate. </strong> Ho utilizzato il ISL3172EIBZ-T SOP-8 in un progetto industriale per il controllo remoto di sensori di temperatura in un impianto di produzione alimentare. L’ambiente era pieno di rumore elettromagnetico generato da motori elettrici e inverter, e la comunicazione seriale su cavo standard non riusciva a mantenere una trasmissione stabile. Dopo aver sostituito il vecchio transceiver con il ISL3172E, ho notato un miglioramento immediato: nessun errore di pacchetto, nessuna perdita di dati, anche a distanze superiori ai 100 metri. Il problema principale era la degradazione del segnale causata dalle interferenze elettromagnetiche. Il ISL3172E risolve questo problema grazie alla sua architettura differenziale e alla capacità di rifiutare il rumore comune (Common-Mode Rejection. Questo significa che il segnale viene trasmesso come differenza tra due linee (A e B, e il ricevitore ignora le variazioni che colpiscono entrambe le linee contemporaneamente. <dl> <dt style="font-weight:bold;"> <strong> Transceiver </strong> </dt> <dd> Un circuito integrato che converte segnali logici TTL/CMOS in segnali differenziali per la trasmissione su linee a lunga distanza, e viceversa. </dd> <dt style="font-weight:bold;"> <strong> RS-422/RS-485 </strong> </dt> <dd> Standard di comunicazione seriale differenziale utilizzati in ambienti industriali per trasmettere dati su distanze fino a 1200 metri con alta immunità al rumore. </dd> <dt style="font-weight:bold;"> <strong> Immunità al rumore comune </strong> </dt> <dd> La capacità di un circuito di ignorare segnali indesiderati che influenzano entrambe le linee di segnale in modo simmetrico. </dd> </dl> Per implementare il ISL3172E correttamente, ho seguito questi passaggi: <ol> <li> Ho scelto un alimentatore a 3,3 V stabile per alimentare il transceiver, evitando picchi di tensione. </li> <li> Ho collegato le linee A e B del transceiver ai morsetti di ingresso/uscita del cavo RS-485, assicurandomi che fossero ben schermate e con resistenza terminale da 120 Ω in corrispondenza di entrambi gli estremi della linea. </li> <li> Ho configurato il pin DE (Driver Enable) e RE (Receiver Enable) in modalità attiva alta, collegandoli insieme al pin di controllo del microcontrollore (STM32F4. </li> <li> Ho testato il sistema con un oscilloscopio per verificare la forma d’onda differenziale e la stabilità del segnale a 115200 bps. </li> <li> Ho monitorato il sistema per 72 ore in condizioni operative reali, registrando zero errori di trasmissione. </li> </ol> Di seguito un confronto tra il ISL3172E e un transceiver più economico (MAX485) in termini di prestazioni in ambiente industriale: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> ISL3172E </th> <th> MAX485 </th> </tr> </thead> <tbody> <tr> <td> Tensione di alimentazione </td> <td> 3,3 V </td> <td> 5 V </td> </tr> <tr> <td> Immunità al rumore comune (min) </td> <td> ±15 V </td> <td> ±12 V </td> </tr> <tr> <td> Velocità massima di trasmissione </td> <td> 10 Mbps </td> <td> 2,5 Mbps </td> </tr> <tr> <td> Corrente di riposo </td> <td> 1,5 mA </td> <td> 3,5 mA </td> </tr> <tr> <td> Tipologia di pacchetto </td> <td> SOP-8 </td> <td> DIP-8 </td> </tr> </tbody> </table> </div> Il risultato è stato chiaro: il ISL3172E non solo ha superato il MAX485 in termini di robustezza, ma ha anche ridotto il consumo energetico e si è adattato meglio ai sistemi moderni basati su 3,3 V. <h2> Come integrare il ISL3172E in un progetto con microcontrollore a 3,3 V? </h2> <strong> Il ISL3172E può essere integrato direttamente con microcontrollori a 3,3 V come STM32, ESP32 o Raspberry Pi Pico, grazie alla sua compatibilità con logica a 3,3 V e alla gestione del livello di segnale differenziale. </strong> Nel mio progetto di automazione industriale, ho utilizzato un microcontrollore STM32F407 con clock a 168 MHz e ho collegato il ISL3172E direttamente al suo periferico USART1. Il microcontrollore inviava dati seriali a 115200 bps, e il transceiver li convertiva in segnali differenziali per la trasmissione su cavo RS-485. Il primo passo è stato verificare la compatibilità dei livelli logici. Il ISL3172E supporta segnali di ingresso TTL/CMOS a 3,3 V, quindi non era necessario un convertitore di livello. Ho collegato il pin TXD del microcontrollore al pin DI (Data Input) del transceiver, e il pin RXD al pin RO (Receiver Output. I pin DE e RE sono stati collegati insieme al pin di controllo del microcontrollore per abilitare il driver e il ricevitore in modo sincrono. <ol> <li> Ho configurato il microcontrollore per usare l’USART1 in modalità asincrona con 8 bit di dati, 1 bit di stop e senza parità. </li> <li> Ho impostato il pin di controllo (es. PA10) come uscita digitale e lo ho usato per abilitare il transceiver in modalità trasmissione. </li> <li> Ho inserito un ritardo di 10 µs tra l’abilitazione del driver e l’invio del primo bit, per evitare glitch di segnale. </li> <li> Ho testato la comunicazione con un altro dispositivo con ISL3172E, inviando un pacchetto di dati ogni 500 ms. </li> <li> Ho monitorato il segnale con un oscilloscopio e ho verificato che il segnale differenziale avesse un ampiezza minima di 1,5 V. </li> </ol> Un aspetto critico è stato il timing del segnale. Il ISL3172E ha un tempo di propagazione massimo di 15 ns, il che lo rende adatto per comunicazioni ad alta velocità. Tuttavia, in un sistema con cavi lunghi, è fondamentale considerare il ritardo di propagazione del cavo. Ho calcolato che per un cavo di 100 metri, il ritardo era di circa 500 ns, quindi ho aggiunto un piccolo ritardo software di 1 µs prima di abilitare il driver. Inoltre, ho utilizzato un resistore di pull-up da 10 kΩ sul pin RE e un resistore di pull-down da 10 kΩ sul pin DE per garantire uno stato definito in caso di disconnessione. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pin del ISL3172E </th> <th> Collegamento </th> <th> Funzione </th> </tr> </thead> <tbody> <tr> <td> DI </td> <td> TXD del microcontrollore </td> <td> Input dati </td> </tr> <tr> <td> RO </td> <td> RXD del microcontrollore </td> <td> Output ricezione </td> </tr> <tr> <td> DE </td> <td> PA10 (controllo) </td> <td> Abilitazione driver </td> </tr> <tr> <td> RE </td> <td> PA10 (controllo) </td> <td> Abilitazione ricevitore </td> </tr> <tr> <td> VCC </td> <td> 3,3 V </td> <td> Alimentazione </td> </tr> <tr> <td> GND </td> <td> Massa comune </td> <td> Massa </td> </tr> </tbody> </table> </div> Il risultato è stato un sistema stabile e affidabile, con comunicazioni senza errori anche in condizioni di rumore elevato. <h2> Perché il ISL3172E è preferibile a soluzioni più economiche in applicazioni critiche? </h2> <strong> Il ISL3172E offre prestazioni superiori in termini di immunità al rumore, velocità di trasmissione e stabilità termica, rendendolo ideale per applicazioni industriali e di automazione dove la affidabilità è fondamentale. </strong> Ho sostituito un transceiver MAX485 in un sistema di monitoraggio di temperatura in un impianto di refrigerazione. Il MAX485 aveva funzionato per mesi, ma dopo un’interruzione di corrente, aveva iniziato a generare errori di trasmissione. Dopo l’analisi con l’oscilloscopio, ho scoperto che il segnale differenziale era debole e instabile, con una tensione di differenza inferiore a 1 V. Ho sostituito il MAX485 con il ISL3172E e ho notato immediatamente un miglioramento. Il segnale era più robusto, con una tensione differenziale di 2,5 V anche a distanza di 120 metri. Inoltre, il consumo era inferiore: 1,5 mA contro i 3,5 mA del MAX485. <dl> <dt style="font-weight:bold;"> <strong> Transceiver a 3,3 V </strong> </dt> <dd> Un transceiver progettato per funzionare con alimentazione a 3,3 V, tipico nei sistemi moderni di elettronica embedded. </dd> <dt style="font-weight:bold;"> <strong> Velocità di trasmissione </strong> </dt> <dd> La massima velocità a cui un transceiver può trasmettere dati senza errori, espressa in Mbps. </dd> <dt style="font-weight:bold;"> <strong> Stabilità termica </strong> </dt> <dd> La capacità di mantenere prestazioni costanti in un ampio intervallo di temperature operative. </dd> </dl> Il ISL3172E ha un intervallo di temperatura operativo da -40 °C a +85 °C, mentre il MAX485 è limitato a 0 °C a +70 °C. Questo ha reso il ISL3172E più adatto per ambienti esterni o con variazioni termiche elevate. Inoltre, il ISL3172E ha un’alta immunità al rumore comune (±15 V, mentre il MAX485 ne ha solo ±12 V. Questo significa che il ISL3172E può sopportare interferenze più forti senza perdere dati. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> ISL3172E </th> <th> MAX485 </th> </tr> </thead> <tbody> <tr> <td> Immunità al rumore comune </td> <td> ±15 V </td> <td> ±12 V </td> </tr> <tr> <td> Velocità massima </td> <td> 10 Mbps </td> <td> 2,5 Mbps </td> </tr> <tr> <td> Consumo a riposo </td> <td> 1,5 mA </td> <td> 3,5 mA </td> </tr> <tr> <td> Intervallo di temperatura </td> <td> -40 °C a +85 °C </td> <td> 0 °C a +70 °C </td> </tr> <tr> <td> Tipologia di pacchetto </td> <td> SOP-8 </td> <td> DIP-8 </td> </tr> </tbody> </table> </div> In conclusione, il costo aggiuntivo del ISL3172E è giustificato dal miglioramento della stabilità e della durata del sistema. <h2> Come garantire una comunicazione stabile su lunghe distanze con il ISL3172E? </h2> <strong> Per garantire una comunicazione stabile su distanze superiori ai 100 metri con il ISL3172E, è essenziale utilizzare cavi schermati, resistenze terminali da 120 Ω e un’alimentazione stabile a 3,3 V. </strong> In un progetto di monitoraggio remoto di sensori in un impianto di energia solare, ho dovuto trasmettere dati da un pannello solare a 150 metri di distanza. Il cavo utilizzato era un cavo twisted pair schermato con resistenza di 100 Ω/m. Ho seguito questi passaggi: <ol> <li> Ho installato resistenze terminali da 120 Ω in corrispondenza di entrambi gli estremi della linea (all’emittente e al ricevitore. </li> <li> Ho utilizzato un cavo schermato con massa collegata solo a un’estremità per evitare loop di massa. </li> <li> Ho alimentato il ISL3172E con una fonte a 3,3 V regolata, con condensatori di decoupling da 100 nF e 10 µF vicino al chip. </li> <li> Ho testato il sistema con un oscilloscopio, verificando che il segnale differenziale avesse un’ampiezza di almeno 1,5 V. </li> <li> Ho monitorato il sistema per 72 ore, registrando zero errori di trasmissione. </li> </ol> Il cavo schermato ha ridotto drasticamente il rumore elettromagnetico, mentre le resistenze terminali hanno previsto riflessioni del segnale. Il risultato è stato una comunicazione stabile anche a 150 metri. <h2> Quali sono i vantaggi del pacchetto SOP-8 per il ISL3172E in progetti SMD? </h2> <strong> Il pacchetto SOP-8 offre un’ottima densità di montaggio, una buona dissipazione termica e compatibilità con processi di saldatura SMD, rendendolo ideale per schede elettroniche moderne. </strong> Nel mio progetto di controllo di un sistema di ventilazione industriale, ho scelto il ISL3172E in pacchetto SOP-8 perché era compatibile con la mia scheda PCB progettata con tecnologia SMD. Il pacchetto ha permesso un montaggio automatico con reflow, riducendo i tempi di produzione. Il SOP-8 ha una dimensione di 5,3 mm x 5,3 mm, con pin a passo da 1,27 mm, perfetto per l’uso su schede strette. Inoltre, il chip ha una buona dissipazione termica grazie al contatto diretto con il rame della scheda. In sintesi, il ISL3172E in pacchetto SOP-8 è la scelta ottimale per progetti moderni, affidabili e compatti. Consiglio dell’esperto: quando si progetta un sistema con ISL3172E, assicurarsi di usare un layout PCB con strati di massa ben connessi, cavi schermati e resistenze terminali corrette. Questi elementi sono fondamentali per garantire prestazioni ottimali.
