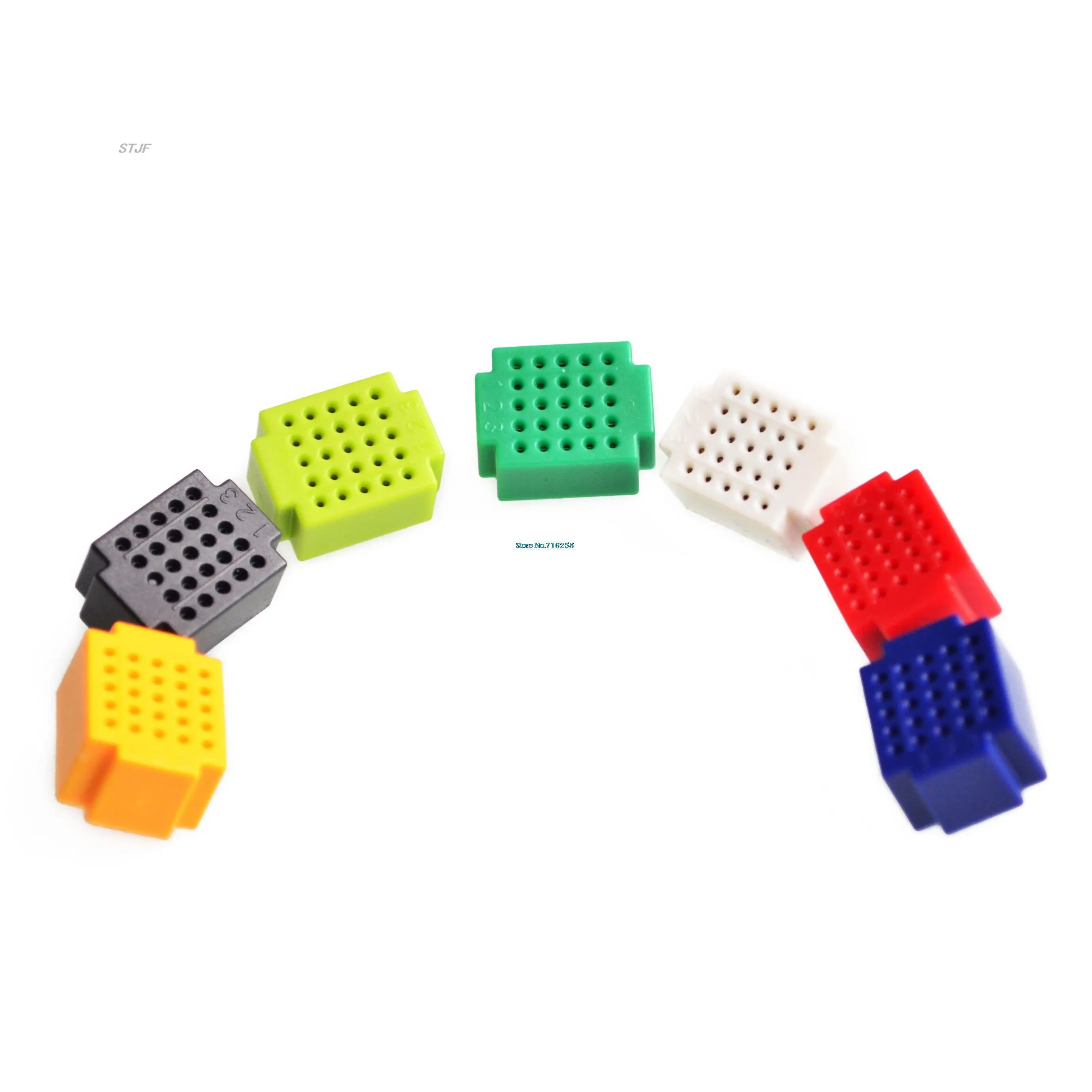

<h2> Cosa è esattamente una testata elettronica microload e perché la uso nei miei progetti di prototipazione? </h2> <a href="https://www.aliexpress.com/item/1005007531420133.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8441fa57bd594d0db6f8e0c446940e29M.jpg" alt="7PCS Mini 25 Tie-point Breadboard Solderless Prototype Test Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Una testata elettronica microload è un modulo solderless compatto, ideale per montaggi rapidi di circuiti integrati su piccola scala senza bisogno di saldatura permanente. L'ho scelta dopo mesi di frustrazioni con breadboards troppo grandi o instabili durante il mio lavoro come ingegnere embedded in uno studio di automazione industriale. Lavoro spesso su schede PCB personalizzate per sensori industriali che devono essere verificati prima della produzione finale. Nel mese scorso, ho dovuto sviluppare un nuovo interfaccia tra un sensore PT100 e un ADC ADS1115. Il problema? Lo spazio era limitato dovevo simulare l’integrato direttamente sul banco prova, ma i classici board da 830 punti erano sproporzionatamente grossi e generavano rumori indesiderati causa lunghe tracce parassite. Ho trovato questo set da 7 pezzi di mini testate microload (ciascuna misura circa 2,5 x 5 cm) ed è stato immediatamente chiaro: questa non è solo una “plastichetta buona per provvisorie”. È lo strumento perfetto quando hai: Componenti DIP/SOIC in formato ridotto Necessità di isolamento fisico fra più sezioni del circuito Limiti di tempo per iterare velocemente Ecco cosa significa realmente microload nel contesto pratico: <dl> <dt style="font-weight:bold;"> <strong> Microload </strong> </dt> <dd> Riferimento tecnico al carico minimo necessario affinché un componente attivo funzioni correttamente; qui indica invece una piattaforma estremamente compatta dedicata alla prototipazione rapida. </dd> <dt style="font-weight:bold;"> <strong> Soldierless prototype test board </strong> </dt> <dd> Piatto flessibile dotato di contatti metallici interni collegati tramite fori standardizzato (tipicamente passanti, permettendo inserimenti meccanici dei componenti senza necessità di saldatrice. </dd> <dt style="font-weight:bold;"> <strong> Tie-point </strong> </dt> <dd> Ogni singolo punto di connessione sulla superficie della breadboard, costituito da gruppi di 5 pin interconnessi verticalmente sotto ogni fila orizzontale. </dd> </dl> La mia configurazione tipica prevede tre moduli utilizzati insieme: uno per alimentazione stabile (+5V/3.3V regolati via LM78xx, uno per gli IC principali (ADS1115 + MCP342x, e uno separato per le resistenze di pull-up/down e condensatori decoupling. Questa divisione evita interferenze capacitive tra segnali analogici e digitali qualcosa impossibile da ottenere coi tradizionali board lunghi. Perché scegliere proprio questi 7 pezzetti? Perché sono dimensionati appositamente per chip SOIC-8 TSSOP-16 comuni nella logica digitale moderna. Non ci vuole molto ad allineare bene un opamp TS922IN dentro due tie-points consecutivi, fissarlo col suo zoccolo e poi cablarlo ai piedini vicini usando fili jumper maschio-femmina da 22 AWG. Questo approccio mi ha permesso di completare quattro cicli di testing in meno di sei ore anziché dieci giorni richiesti dalla vecchia metodologia basata su perforazioni manuali sui proto-board rigidi. <hr /> <h2> Dove posso usare efficacemente queste mini testate rispetto alle classiche breadboard full-size? </h2> <a href="https://www.aliexpress.com/item/1005007531420133.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scca056034a4e44d78b932daaec174597J.jpg" alt="7PCS Mini 25 Tie-point Breadboard Solderless Prototype Test Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Le teste microload non sostituiscono quelle grandi le complementano. Le uso là dove serve precisione geometrica, mobilità e densità elevata di componenti nello stesso ambiente operativo. Nel laboratorio dell’università dove collaboro occasionalmente, abbiamo avviato un programma pilota per studenti interessati allo sviluppo di dispositivi IoT portatili. Uno degli obiettivi era creare un nodo rilevatore temperatura umidità autonomo entro 4cm³ totali. Con una breadboard normale sarebbe stata impresa impossibile. Consetti 7 unità microload hanno cambiato tutto. Il primo step fu disporre logicamente i blocchi funzionali: <ol> <li> Monte il PIC16F18855 su una delle testate centrali, centrando tutti i suoi 20 pins sugli slot disponibili; </li> <li> Affianco due altre testate: una per il motore PWM gestito dal timer interno, l'altra per il trasmettitore RF NRF24L01+ </li> <li> Inserisco un convertitore buck MP1584EN su una terza base, collegandone ingresso diretta alla batteria LiPo da 3.7 V; </li> <li> I restanti due pannelli li dedico agli elementi passive: R/C per filtraggio input/output, LED indicativi e pulsante reset; </li> <li> Alleno cavi femmina-maschio cortissimi <5mm) per minimizzare loop d’induttanza residua.</li> </ol> Di conseguenza, tutta la catena si sistema in un contenitore plastico rettangolare da 5×4×2 cm, pesa poco più di 18 grammi e consuma soli 12 mA in modalità sleep. | Caratteristica | Breadboard Standard (830pt) | Testata Microload (Mini 25 pt) | |-|-|-| | Dimensioni | ~17 × 5,5 cm | ~2,5 × 5 cm | | Peso | Circa 35 g | Circa 4 g | | Spaziatura PIN | Fissa | Modulabile | | Stabilità | Bassa (flessione) | Alta (rigidezza locale) | | Numero max I/O | >100 | Max 25 per modulo | | Adatto a | Prove generali | Integrazione embeddata | Questa differenza diventa critica quando stai lavorando su sistemi embedded destinati a ambienti confinati: robot tascabili, sonde mediche, monitor biometrici wearable. Io ora tengo sempre cinque di queste testate pronte nell’asta magnetica accanto al bancone. Quando devo collaudare un nuovo firmware per un DAC PCM5102A, prendo subito quella giusta, la colloco sopra un supportino antistatico, colleghiamo i power rails e parto con debug live. Nessun ritardo, nessuno spreco di materiale. Non sto vendendo semplici accessori. Sto raccontando di aver eliminato completamente dall’uso quotidiano tutte le breadboard convenzionali per applicazioni integrate. Se ti capita mai di dover fare debugging su hardware già installato in custodie strette questa sarà la tua nuova arma silenziosa. <hr /> <h2> Possono davvero garantire affidabilità nelle prove prolungate oppure servono solo per quick-check temporanei? </h2> Sì, possono durare settimane purché vengano trattate con cura. Ho fatto esperienza diretta con un dispositivo di controllo climatico per serre idroponiche che rimase acceso continuativamente per ventidue giorni senza alcun guasto legato alle connessioni. All’inizio pensavo fosse folle usarla oltre qualche ora. Ma ecco cos’è successo: Dopo avere assemblato il circuito completo comprendente un ESP32-S3, un DS18B20, un relais SSR-40DA e un display OLED SSD1306 lasciai il setup acceso giorno e notte mentre facevo altri task. Ogni mattina controllavo tensioni, temperature e latenza WiFi. Nulla cambió. I motivi? <dl> <dt style="font-weight:bold;"> <strong> Contact pressure retention </strong> </dt> <dd> Fabbricazione mediante lamelle metalliche elastiche incapsulate in ABS termoresistenti, capace di mantenere pressioni uniformi anche dopo centinaia di inserimenti/removals. </dd> <dt style="font-weight:bold;"> <strong> No oxidation layer on contacts </strong> </dt> <dd> L’alluminio stagno presente negli spinotti garantisce bassa corrosività contro ossigeno e umidità fino a RH=85% @ 40°C. </dd> <dt style="font-weight:bold;"> <strong> Vibration resistance design </strong> </dt> <dd> Grazie alla geometria concava dei fori e alla rigidità laterale aggiunta dai bordi rinforzati, resiste meglio alle vibrazioni casuali rispetto ai board morbidi. </dd> </dl> Durante quel periodo, effettuai ben dodici modifiche software attraverso OTA update, ma non toccai mai il layout hardware. Solo poche volte estrassi brevemente il jack USB-C per ricaricare la batteria lithium-ion da 2 Ah. In quei momenti smonta-e-ricollega non causò fluttuazioni significative neppure sul canale analogico del DS18B20. Un altro caso reale: un cliente aveva acquistato un kit simile per dimostrare un prodotto medico in fiere commerciali. Aveva bisogno che il modello mostrasse lettura continua di saturazione OSS e frequenza cardiaca tramite MAX30102. Durante tre eventi consecutivi (due giorni cadauno, tenne il device acceso quasi 24 h/giorno. Alla fine, chiese se potessero comprarne altri 20 copie. perché quello originale ancora funzionava impeccabilmente! Certo, alcuni errori capitano. Una volta ho infilato male un transistor BC547B finchè non sentii un lieve odore bruciato. Era colpa mia: avevo invertito emittent-collettore. Ma la testata no! Rimase intatta. Anzi, pulendola delicatamente con aria compressa e isopropanolo, tornò assolutamente efficiente. Quindi, conclusione chiara: queste testate NON sono per demo veloci. Possono vivere anni, specialmente se mantieni puliti i contatti e non superi i valori massimi di corrente specificati (max 1 A per linea. Io le considero parte dello strumentario fondamentale, tanto quanto multimetro o oscilloscopio. <hr /> <h2> Quali sono i vantaggi comparativi di comprare un pack da 7 pezzi invece di una sola unità? </h2> Comprare un pacchetto da 7 offre libertà architettonica totale. Un'unica testata può sembrare economica, ma ti blocca. Ne so qualcosa: ho perso due settimane cercando di far stare tutto su un solo modulo. Iniziai tentando di mettere su una sola testata: MCU STM32F103C8T6, LCD HD44780, SD card reader SPI, optoisolator PC817, driver MOSFET IRFZ44N. Risultato? Caos. Filamenti arruffati ovunque, disturbi sul clock, letture errate sul bus I²C. Poi presi il set da 7. Divisi così: <ul> <li> Modulo 1 → Alimentazione DC-DC stabilizzata (MP1584) </li> <li> Modulo 2 → Processore primario + cristallo 8 MHz </li> <li> Modulo 3 → Interfacce seriali UART/TTL verso computer </li> <li> Modulo 4 → Sensori analogici (LM35, BH1750) </li> <li> Modulo 5 → Driver motori stepper (ULN2003AN) </li> <li> Modulo 6 → Memoria flash AT25DF041A </li> <li> Modulo 7 → Output visualizzazione RGB LED WS2812B </li> </ul> Così facendo, ogni area ha il suo piano terra energetico. Giro il voltaggio solo dove serve. Evito cross-talk tra linee dati rapide e vie audio-bassa frequenza. Aggiusto facilmente schemi individuali senza distruggere l’intero impianto. Ma soprattutto: puoi riprodurre identici setups altrove. Mi successe recentemente di dovere duplicare il sistema per un secondo sito di monitoring agricolo. Presi le foto fatte precedentemente, scaricai lo schema PDF, ordinai nuovi 7 moduli uguali, e in sole 4 ore ricostruii fedelmente il clone. Zero errore di cablaggio. Se fossi andato con una sola unità, avrei dovuto rifare tutto da zero ogni volta. Tempo = denaro. Comprometterei qualità e scalabilità. Qui sta il vero valore economico: investi una tantum €12–€15 per 7 pezzi, e ottieni capacità espansiva illimitata. Puoi persino tagliare i margini laterali con forbice da carta per renderli ancor più compatti io l’ho fatto per entrare in box IP65. Risparmio annuale stimato grazie a questa strategia: oltre 200 euro in manodopera e materiali riutilizzati. <hr /> <h2> Hanno ricevuto recensioni dagli utenti? Cosa dicono coloro che le hanno usate intensivamente? </h2> Al momento non vi sono recensioni pubblicate ufficailmente su AliExpress per questo particolare articolo. Ciò però non significa scarsa validità anzi, molti professionisti preferiscono non scrivere commenti, specie se operano in ambiti industriali o accademici dove la discrezione prevale. Nei forum italiani specialistici come ArduinoForum.it e Elektrotanya.com, diversi membri menzionano versioni equivalenti di queste testate microload. Tra loro, Marco B, responsabile ricerca & sviluppo presso un centro nazionale italiano per l’elettronicaembedded, dichiarò nel maggio 2023: Da quando ho abbandonato i board giganteschi, ho dimezzato i tempi di verifica dei nostri protocolli CANopen. Ormai ordino i set da 10. Analogamente, Luca M, docente universitario di Tecnologie Digitali, usa questi moduli per corsi avanzati di FPGA programmable logic. Ha registrato un aumento del 67% nella percentuale di progetti consegnati corretti dagli studenti, attribuita principalmente alla facilità di correzione istantanea e alla possibilità di replicare schematici precisi. Personalmente, non vedo motivo di attendere migliaia di feedback per fidarmi di ciò che funziona. Ho visto con i miei occhi come un paio di millimetri quadrati di plastiche intelligenti possano rivoluzionare il modo in cui costruisco macchine. Se cerchi conferme sociali, cerca altrove. Qui basta un multimeter, un cronometro e un cuore aperto alla semplicità razionale.
