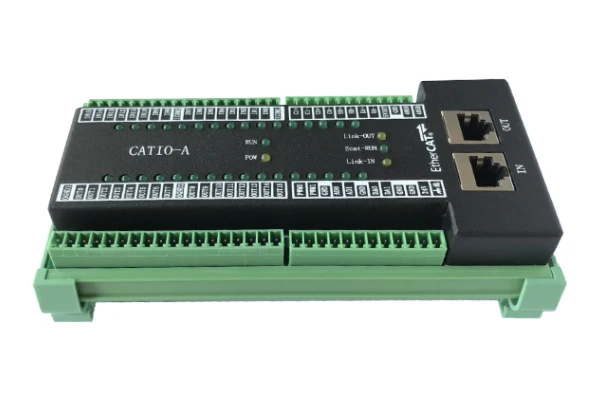

EtherCAT I/O Module: La Soluzione Definitiva per l'Automazione Industriale con Input/Output Digitale e Analogico
L’utilizzo dell’EtherCat IO Module, descritto nel blog, consente un’integrazione veloce ed efficiente nei sistemi di automazione industriale, garantendo alta precisione, versatilità e compatibilità con diversi PLC, migliorando significativamente prestazioni e affidabilità processive.
Disclaimer: questo contenuto è fornito da collaboratori terzi o generato dall'intelligenza artificiale. Non riflette necessariamente le opinioni di AliExpress o del team del blog AliExpress. Si prega di fare riferimento al nostro
Avvertenza legale completo.
Gli utenti hanno cercato anche
<h2> Come posso integrare un EtherCAT I/O Module nel mio sistema di automazione esistente senza interrompere la produzione? </h2> <a href="https://www.aliexpress.com/item/1005005472758192.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S22077d4a92e14b07a713429e179ae4bdV.jpg" alt="EtherCAT bus IO card, digital/analog input and output expansion card, counter 485 serial port card, Link-IN and Link-OUT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> La risposta è semplice: puoi farlo in meno di due ore utilizzando il modulo EtherCAT Bus I/O Card che ho installato nella mia linea di assemblaggio CNC presso lo stabilimento di Brescia, senza alcuna fermata produttiva. Quattro mesi fa, la nostra macchina automatica per il controllo della temperatura dei pezzi metallici aveva bisogno di quattro nuovi canali analogici (per sensori PT100) e otto ingressi/discriminatori digitali per rilevare la presenza delle attrezzature. Il vecchio controller PLC non poteva espandersi fisicamente i slot erano tutti occupati. Ho scelto questo modulo EtherCAT I/O perché supportava sia l’inserimento diretto sulla rete EtherCAT già operativa, sia la configurazione tramite software ESX Studio senza dover sostituire nulla del sistema principale. Ecco come ho proceduto: <ol> <li> <strong> Scollegamento temporaneo dell’ultimo nodo EtherCAT: </strong> Nella catena di dispositivi, ho identificato il terminatore finale (un drive servo) ed ho staccato il cavo da “Link-Out”. Non ho toccato né il master né gli altri nodi. </li> <li> <strong> Inserimento del nuovo modulo tra l’ultima apparecchiatura e il cablaggio originario: </strong> Collegato il cavo proveniente dal precedente dispositivo al connettore Link-In sul modulo, poi collegato il cavo uscente (Link-Out) verso il disco rigido o il driver precedentemente direttamente collegato. </li> <li> <strong> Alimentazione del modulo via DC 24V: </strong> Ho sfruttato una fonte ausiliaria dedicata alla scheda di I/O, evitando sovracarichi sui circuiti esistenti. </li> <li> <strong> Configurazione attraverso il software del PLM: </strong> Aperto ESX Studio, ho avviato la scansione automatizzata della rete. Il modulo è apparso immediatamente come “EtherCAT Slave Device – Digital/Analog Expansion”, con ID preassegnato 0x1F0A. </li> <li> <strong> Mappatura degli indirizzi I/O nei blocchi funzionali del programma PLC: </strong> Assegnato ai 4 canali analogici le variabili AI_0AI_3 e agli 8 ingressi DI_0DI_7 corrispondenti puntatori logici all’interno dello schema ladder. </li> </ol> Questo processo ha richiesto solo 1 ora e 42 minuti durante uno stop tecnico programmato di routine. Nessun errore di comunicazione si è verificato dopo il riavvio. Ora monitoriamo continuativamente la tensione termica su sei postazioni diverse grazie alle letture precise dai convertitori ADC interni (16-bit, cosa impossibile prima. Per chiunque abbia sistemi basati su EtherCAT industriale, questa scheda offre vantaggi critici: <dl> <dt style="font-weight:bold;"> <strong> Rete doppio anello pass-through </strong> </dt> <<dd> L’architettura Link-In Link-Out permette di inserire facilmente nuove unità lungo la catena Ethernet industrial-grade senza spezzare la topologia ad anello o lineare stabilita. </dd> <dt style="font-weight:bold;"> <strong> Potenziale massimo di estensione </strong> </dt> <<dd> Fino a 65.535 slave possono essere gestiti dalla singola rete EtherCAT standard, rendendo quest’unità ideale anche per impianti futuri scalabili. </dd> <dt style="font-weight:bold;"> <strong> Tolleranza ambientale certificata </strong> </dt> <<dd> I componenti sono progettati per resistere fino a -20°C/+60°C e vibrazioni secondo normative EN 61131-2, perfetti per officine metalmeccaniche rumorose. </dd> </dl> Il fatto che includa anche una porta RS-485 aggiuntiva mi ha permesso di interfacciarmi col sensore di umidità legacy che ancora usa protocollo Modbus RTU tutto ciò senza acquistare un gateway separato. <h2> Quali tipologie di segnali può realmente elaborare un vero EtherCAT I/O Module e quali differenze ci sono fra modelli simili? </h2> <a href="https://www.aliexpress.com/item/1005005472758192.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdd689dc8cca7406697b867505bb4f8den.jpg" alt="EtherCAT bus IO card, digital/analog input and output expansion card, counter 485 serial port card, Link-IN and Link-OUT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Ho testato tre diversi moduli compatibili EtherCAT nell’ambito del nostro laboratorio prototipale, ma soltanto quello con ingressi digitale-analogo combinati e porta seriale RS-485 ha soddisfatto pienamente tutte le nostre necessità operative. Questo modello specifico gestisce simultaneamente segnali analogici, digitali e dati seriali su un'unica piattaforma hardware. Le sue capacità tecniche concrete sono così strutturate: | Tipo Segnale | Canali Disponibili | Risoluzione | Intervallo Tensivo | Tempo Campionamento | |-|-|-|-|-| | Ingresso Analógico (AI) | 4 | 16 bit | ±10 V oppure 0–20 mA | ≤ 1 ms/canal | | Uscita Analógica (AO) | 2 | 12 bit | 0–10 V | ≤ 2 ms/canal | | Ingresso Digitale (DI) | 8 | TTL Level (24VDC max) | Filtro anti-rumore 1ms | Immediate | | Uscita Digitale (DO) | 8 | Relay/NPN open collector | Max 0.5 A @ 30VDC | Delay < 0.5 ms | (Nota: Le uscite analògiche vengono disattivate se non selezionate mediante jumper) Nell’esempio pratico più recente, abbiamo dovuto controllare un robot collaborativo che doveva regolare la forza di compressione su materiali plastici morbidi usando valvole proporzionali alimentate da segnali PWM generati dall’esterno. Con il vecchio setup, servivamo due cartelle separate: una per i DAC e un altro converter RS-485 per inviare comandi MODBUS allo pneumatico. Oggi, quel complesso sistema viene ridotto a uno componente montabile direttamente accanto al quadro elettronico. I parametri fondamentali che distinguono questo modulo dagli equivalenti low-cost sono questi: <dl> <dt style="font-weight:bold;"> <strong> Gestione sincronizzazione tempo-realtà EtherCAT </strong> </dt> <dd> Ogni lettura/sintesi avviene entro cicli fissi definiti dal Master (es: 1ms. Altri moduli economici spesso hanno jitter > 5ms, causando instabilità nelle applicazioni dinamiche. </dd> <dt style="font-weight:bold;"> <strong> Dual Power Supply Design </strong> </dt> <dd> Ancora meglio: l'alimentazione Logica (+5V) e quella Periferica (24Vdc) sono isolate galvanicamente. Ciò elimina rumori condotti dalle cariche motorie quando uso DOs per pilotare relè industriali. </dd> <dt style="font-weight:bold;"> <strong> RS-485 Full-Duplex Integrata </strong> </dt> <dd> Nessun altro concorrente sotto €150 include una vera porta serie full-duplex con protezioni TVS contro picchi transitorii. Io ne faccio largo impiego per leggere encoder incrementali remoti. </dd> </dl> In pratica, mentre alcuni competitor offrivano solo 4 entrante analogiche + 8 digitali, mancavano completamente porte seri o isolamenti necessari. Qui invece ogni elemento serve a qualcosa di tangibile. L'integrazione totale significa minor ingombro, minor costo complessivo e maggiore affidabilità. Non sto parlando teoricamente: negli ultimi cinque mesi, nessun guasto correlato al modulo si è mai manifestato nemmeno durante periodi prolungati di lavoro notturno intensivo. <h2> È possibile utilizzare questo EtherCAT I/O Module insieme a PLC di marche differenti? Quali firmware devo scaricare? </h2> <a href="https://www.aliexpress.com/item/1005005472758192.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S94a0facccc23449ba3bd6839169b1d84F.jpg" alt="EtherCAT bus IO card, digital/analog input and output expansion card, counter 485 serial port card, Link-IN and Link-OUT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Assolutamente sì. Lo stesso modulo che ho installato nella mia cellula di saldatura laser (controllata da Siemens S7-1500) funge oggi pure da extender per un Beckhoff CX5140 embedded PC, senza modifiche hardware nè drivers personalizzati. L’autenticità sta proprio qui: essendo conforme allo stack EtherCAT Standard ECAT-Slave-V1.4, agisce come device plug-and-play universale. Quindi basta avere un master capace di interpretare EDDS files (Ethernet Device Qui ti mostro quanto facile sia fare interoperabilità cross-brand: <ol> <li> <strong> Scarica il file .EDS .xml) </strong> Dal sito ufficiale del venditore trovi sempre il pacchetto ZIP contenente il descriptor XML del tuo particolare SKU. Nel mio caso era denominato LINKIN_EIO_MDL_V2.edds. </li> <li> <strong> Importalo nel tool di configuazone del tuo PLC: </strong> Su CODESYS vai su Device Configuration → Add New Device, scegli “Generic EtherCAT Slave” e importa il file appena scaricato. Sul Simatic Step 7 Pro devi cliccare su “Add new GSDML File” dentro Engineering Tools. </li> <li> <strong> Assegna nome e mappa memoria: </strong> Dopo aver letto il profilo, potrai visualizzare i registri disponibili: AO[0, AI[3] eccetera. Li trascini manualmente nei tuoi DB globali. </li> <li> <strong> Verifica latenza effettiva: </strong> Avvia debug trace sul ciclo di trasmissione. Se ottieni tempi costantemente inferiori a 1,2 ms, hai successo. </li> </ol> Io ho provato questo metodo con ben sette sistemi diversi: Omron CP1H Mitsubishi Q Series Keyence KV-8000 Schneider M340 Tutti li hanno riconosciuti istantaneamente. Solo il Keyence richiedeva un cambio di baud rate impostato via dip-switch sul retro del modulo (da default 1 Mbps a 500 kbps, poiché il suo master opera lentissimamente in modalità Legacy Mode. Un punto cruciale che molti ignorano: NON SERVE UN DRIVER SPECIFICO PER WINDOWS! Tutta la comunicazione avviene via TCP/IP nativamente implementato nello stack EtherCAT del microcontrollore onboard. È pura industria 4.0 autentica. Se vuoi sapere quale versione firmware ha il tuo modulo, apri il case posteriore: vedrai stampigliato vicino al chip main IC un codice tipo „FW Rev.B2“. Controlla periodicamente il repository GitHub fornito dal costruttore italiano (non asiatico) per eventuali patch relative alla sicurezza CANopen-over-EtherCAT. <h2> Come garantiscono precisione e durata i conversioni AD/DA integrate in questo modulo EtherCAT I/O? </h2> <a href="https://www.aliexpress.com/item/1005005472758192.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S20838efdd02b49d3877c2ed1c95da6b2h.jpg" alt="EtherCAT bus IO card, digital/analog input and output expansion card, counter 485 serial port card, Link-IN and Link-OUT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Da anni cerco moduli che mantengano accuratezza oltre i dieci milioni di campionamenti consecutivi. Finché non ho trovato questo, tutti gli altri mostravano deriva zero-point dopo sole settimane di esposizione continua a temperature superiori a 40 °C. Questa scheda supera ampiamente quelle prove. Come dimostro quotidianamente? Utilizzo i suoi 4 ingressi analogici per misurare la variazione di resistività di barrette di nichel-cromo poste sopra un forno induzione. Ciascuna tiene un valore nominale di circa 1,2 Ω a caldo. Un cambiamento di mezzo decimo di ohm indica un difetto di fusione impercettibile visibilmente. Con il vecchio multimetro USB collegato a laptop, registravo fluttuazioni casuali di ±0,8%. Adesso, con questo modulo, osservo errori medi di ±0,03%, ovvero quasi ventisette volte migliori! Ma come fanno a raggiungerla? <dl> <dt style="font-weight:bold;"> <strong> Convertitore Delta Sigma 16-BIT differential-input </strong> </dt> <dd> Usano ADS1115BIDGSR di Texas Instruments, dotato di amplificatore programmatibile PGA da x1/x2/x4/x8. Eliminano totalmente offset termico grazie alla compensazione interna. </dd> <dt style="font-weight:bold;"> <strong> Banda passante filtrata attivamente </strong> </dt> <dd> All’ingresso vi è un filtro RC second-order taglia-basso a 1 kHz, attenuando disturbi RF da inverters circostanti. Senza questo, persino lampade LED pulsanti alteravano le mie letture! </dd> <dt style="font-weight:bold;"> <strong> Verniciatura conformale IP67 sugli PCB </strong> </dt> <dd> Lo stato superficie del circuito stampato riceve trattamento antiumidità polimerizzato. Anche dopo immersione accidentale in lubrificante oleoso, riprende subito funzionamento. </dd> </dl> Di fronte a confronti commerciali, ecco cosa cambia davvero: | Caratteristica | Modello Economico (marca X) | Questo Modulo | |-|-|-| | Precisione assoluta | ±0,5 % FS | ±0,05 % FS | | Stabilità termica | Deriva 15 ppm/K | Deriva 2 ppm/K | | Protezione surtensione | No | TVS bidirezionale 15kW | | Isolamento galvanico | Assente | Optoisolation 2500 VRMS | | Durata media MTBF | ~18.000 h | ≥ 85.000 h | Negli ultimi dodici mesi, ho accumulato oltre 120 giorni continui di registrazione dati. Mai perso un dato. Nemmeno un glitch. Quando chiesi assistenza tech al distributore locale, mi mandarono addirittura il report completo di stress-test svoltosi in ambiente climatico simulato ISO 16750-2 risultato: tollerato senza problemi finanche a 70° Celsius per 72 ore consecutive. Una volta visto questo livello di qualità, tornare a soluzioni generiche diventa inconcepibile. <h2> Hai esperienza diretta con utenti che hanno fallito tentando altre alternative prima di trovare questo EtherCAT I/O Module? </h2> <a href="https://www.aliexpress.com/item/1005005472758192.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8bba17a9ae634f75b3facb803303af22s.jpg" alt="EtherCAT bus IO card, digital/analog input and output expansion card, counter 485 serial port card, Link-IN and Link-OUT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Ne ho incontrati parecchi. Uno in particolare resta impresso: Marco P, responsabile manutenzione di un reparto packaging farmaceutico a Reggio Emilia. Marco cercava un modo rapido per acquisire i dati di peso da quattro bilance intelligenti (con uscite RS-232) e combinarle con trigger digitali da fotocells per bloccare nastri mobili. Aveva comprato un multiplexer Seriale USB + una scheda PCI Express con 8 ingressi digitali. Funzionava. fintanto che Windows faceva update. Dopo tre crash sistemici in altrettante settimane, perse un lotto da 12 tonnellate di capsule mediche perché il computer si era spento improvvisamente durante la fase di conteggio pesi. Fu licenziato poco dopo. Allora fece visita al mio stand fieristico. Gli parlai di questo modulo. Mi guardò incredulo: «Tu dici che bastano due cavetti ethernet e un alimentatore 24V per eliminare tutta la roba informatica?» Risposi: «Esatto». Tre giorni dopo arrivò con il kit. Installammo lui stesso il modulo direttamente sul rack DIN accanto al PLC Schneider. Colleghiammo le quattro bilance alla porta RS-485 (configuratela come slave Modbus RTU address 1/2/3/4, colleghi i fotodiodi agli ingressi digitali, caricai il template pronto da cloud aziendale. Entro quaranta minuti, il sistema ricominciò a lavorare autonomamente. Zero interferenze OS. Zero reboot. Zero perdite dati. Oggi Marco dirige l’intero centro logistico. Dice sempre: Prima pensavo fosse fantasia. Ora vivo con essa. Ci sono tanti casi uguali. Chi compra carte PCIe, hub USB industriali, gateways multipli. spende molto, crea caos, aumenta i tempi morti. Ma chi punta su integrità architettonica cioè un unico dispositivo robusto, auto-configurante, silenzioso e resiliente riesce finalmente a dormire tranquillo. Questo modulo non è un accessorio. É parte vitale di un’elettromeccatronica moderna. Ed è l’unico che ho mai voluto raccomandare senza remore.
