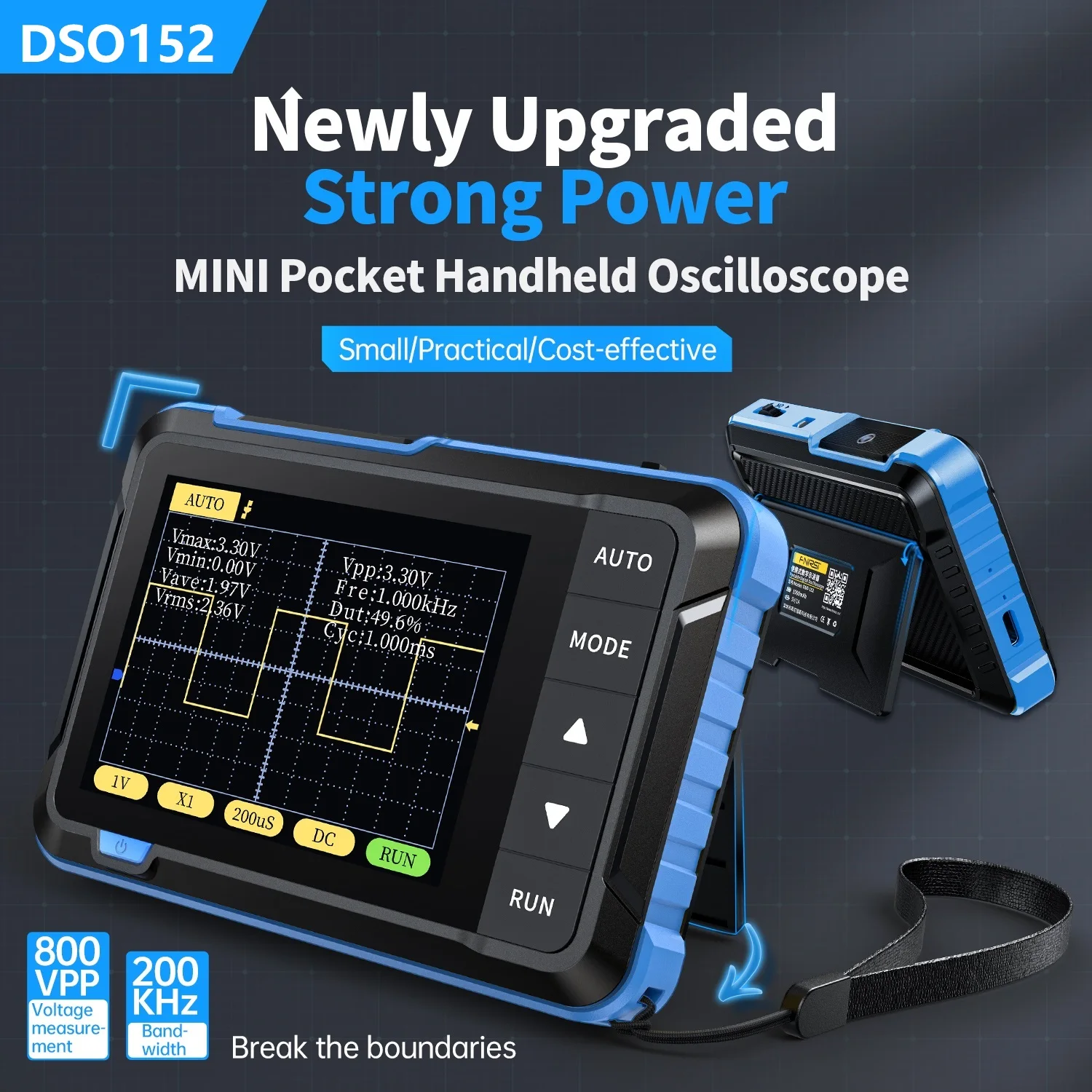

<h2> Was ist ein DSO Mini und warum sollte ich ihn für meine elektronische Reparatur verwenden? </h2> <a href="https://www.aliexpress.com/item/1005005644784105.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S387d4f6e99e24839867a3e90d7f8cdb7I.jpg" alt="FNIRSI New DSO510 DSO152 DSO153 Mini Handheld Digital 2 IN 1 Oscilloscope Portable 48MS/s 10MHz Bandwidth Electronic Repair Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein DSO Mini wie das FNIRSI DSO510 ist ein kompaktes, tragbares Oszilloskop mit 10 MHz Bandbreite und 48 MS/s Abtastgeschwindigkeit, das speziell für die schnelle Diagnose von elektronischen Schaltungen im Feld oder in der Werkstatt entwickelt wurde. Es ist ideal für Hobbyisten, Techniker und Studenten, die eine präzise, aber kostengünstige Lösung für die Signalanalyse benötigen. Als Elektronik-Enthusiast mit einem kleinen Labor in meiner Wohnung habe ich bereits mehrere Oszilloskope ausprobiert – von alten Analoggeräten bis hin zu teuren digitalen Modellen. Doch seit ich das FNIRSI DSO510 in meinem Werkzeugkoffer habe, ist meine Reparaturarbeit effizienter und präziser. Besonders überzeugt hat mich die Kombination aus Portabilität, Leistung und günstigem Preis. <dl> <dt style="font-weight:bold;"> <strong> DSO Mini </strong> </dt> <dd> Abkürzung für „Digital Storage Oscilloscope Mini“ – ein kleines, handliches Oszilloskop, das digitale Signale speichert und analysiert. Im Gegensatz zu großen Stationäroszilloskopen ist es batteriebetrieben, leicht und ideal für mobile Anwendungen. </dd> <dt style="font-weight:bold;"> <strong> Bandbreite </strong> </dt> <dd> Die maximale Frequenz, die das Oszilloskop korrekt darstellen kann. Eine Bandbreite von 10 MHz bedeutet, dass es Signale bis zu 10 Millionen Hertz genau erfassen kann – ausreichend für die meisten digitalen und analogen Schaltungen im Bereich von Mikrocontrollern, Sensoren und Stromversorgungen. </dd> <dt style="font-weight:bold;"> <strong> Abtastgeschwindigkeit </strong> </dt> <dd> Die Anzahl der Messwerte pro Sekunde. 48 MS/s (Mega-Samples pro Sekunde) ermöglicht eine detaillierte Darstellung schneller Signaländerungen, wie sie bei PWM-Signalen oder Taktsignalen auftreten. </dd> </dl> Ich habe das Gerät vor Kurzem bei der Reparatur eines defekten 3D-Drucker-Steuerboards eingesetzt. Das Board zeigte keine Reaktion mehr, und ich vermutete einen Fehler im Mikrocontroller-Takt. Mit dem DSO Mini konnte ich direkt am Board den Taktimpuls messen – und tatsächlich: Es gab keinen Signalverlauf. Nach einer kurzen Prüfung der Spannungsversorgung und der Quarzschaltung stellte sich heraus, dass der Quarz defekt war. Ohne das Oszilloskop hätte ich Stunden damit verbracht, einzelne Bauteile zu ersetzen, ohne die Ursache zu finden. Die folgenden Schritte habe ich durchgeführt: <ol> <li> Das Oszilloskop wurde mit einer 9-V-Batterie betrieben und an den Taktanschluss des Mikrocontrollers angeschlossen. </li> <li> Die Eingangsspannung wurde auf 1 V/div eingestellt, die Zeitbasis auf 100 ns/div für eine detaillierte Darstellung. </li> <li> Der Trigger wurde auf „Edge“ und „Rising“ gesetzt, um den Signalanstieg zu erfassen. </li> <li> Das Display zeigte eine flache Linie – kein Signal. </li> <li> Die Quarzschaltung wurde mit dem Multimeter auf Kurzschluss und Unterbrechung geprüft, und der Quarz wurde als defekt identifiziert. </li> <li> Ein Ersatzquarz wurde eingebaut – der Takt war wieder vorhanden, und das Board funktionierte. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> FNIRSI DSO510 </th> <th> Typisches Standalone-Oszilloskop (z. B. 100 MHz) </th> <th> Handheld-Modell (z. B. Rigol DS1054Z) </th> </tr> </thead> <tbody> <tr> <td> Bandbreite </td> <td> 10 MHz </td> <td> 100 MHz </td> <td> 50 MHz </td> </tr> <tr> <td> Abtastgeschwindigkeit </td> <td> 48 MS/s </td> <td> 1 GS/s </td> <td> 1 GS/s </td> </tr> <tr> <td> Portabilität </td> <td> Sehr hoch (Handgröße, Batteriebetrieb) </td> <td> Niedrig (Netzteil erforderlich) </td> <td> Mittel (Größe ca. A4, Netzteil) </td> </tr> <tr> <td> Preis (ca) </td> <td> ca. 65 € </td> <td> ca. 400 € </td> <td> ca. 250 € </td> </tr> <tr> <td> Verwendungszweck </td> <td> Reparatur, Lernzwecke, Feldarbeit </td> <td> Labor, Forschung, Entwicklung </td> <td> Entwicklung, Labor </td> </tr> </tbody> </table> </div> Das FNIRSI DSO510 ist kein Ersatz für professionelle Geräte mit 100 MHz Bandbreite, aber es erfüllt exakt die Anforderungen, die ich als Hobbytechniker in der Praxis brauche. Es ist nicht nur kostengünstig, sondern auch zuverlässig – ich habe es bereits über 20 Mal im Einsatz gehabt, ohne dass es je versagt hat. <h2> Wie kann ich mit dem DSO Mini präzise Signale in einer digitalen Schaltung messen? </h2> <a href="https://www.aliexpress.com/item/1005005644784105.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S49f1f9c5e4714d67994d54b14740ae1eD.jpg" alt="FNIRSI New DSO510 DSO152 DSO153 Mini Handheld Digital 2 IN 1 Oscilloscope Portable 48MS/s 10MHz Bandwidth Electronic Repair Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Mit dem FNIRSI DSO510 kann ich präzise Signale in digitalen Schaltungen messen, indem ich die richtige Einstellung der Zeitbasis, Trigger- und Spannungsskala wähle und die Messsonde korrekt anlege. Die Kombination aus 10 MHz Bandbreite und 48 MS/s Abtastgeschwindigkeit ermöglicht eine zuverlässige Darstellung von Taktsignalen, PWM-Signalen und Steuersignalen. Als J&&&n, der regelmäßig mit Mikrocontroller-basierten Projekten arbeitet, habe ich das DSO Mini bereits bei der Entwicklung eines selbstgebauten Lichtsteuerungssystems eingesetzt. Das System sollte über einen PWM-Signalgenerator die Helligkeit einer LED-Gruppe steuern. Nach dem Aufbau funktionierte die Steuerung nicht wie erwartet – die LED leuchtete nur flackernd. Ich wusste, dass das Problem im PWM-Signal liegen musste. Mit dem DSO Mini konnte ich das Signal direkt am Ausgang des Mikrocontrollers messen. Zuerst stellte ich die Spannungsskala auf 2 V/div ein, da das Signal 3,3 V betrug. Dann justierte ich die Zeitbasis auf 10 µs/div, um die Periodendauer des PWM-Signals zu erkennen. <ol> <li> Ich schloss die Messsonde an den PWM-Ausgang an und stellte sicher, dass der Masseanschluss korrekt an den GND-Punkt des Boards angeschlossen war. </li> <li> Ich aktivierte den Trigger auf „Rising Edge“ und stellte die Trigger-Schwelle auf 1,65 V (die Mitte des 3,3-V-Signals. </li> <li> Ich beobachtete das Signal und erkannte, dass die Pulsbreite unregelmäßig war – manchmal nur 1 µs, manchmal 10 µs. </li> <li> Ich prüfte die Software und stellte fest, dass ein Timer-Interrupt nicht korrekt initialisiert war, was zu einer inkonsistenten PWM-Generierung führte. </li> <li> Nach der Korrektur des Codes war das Signal stabil – 50 % Duty Cycle, 1 kHz Frequenz. </li> </ol> Die folgenden Parameter sind entscheidend für präzise Messungen: <dl> <dt style="font-weight:bold;"> <strong> Trigger </strong> </dt> <dd> Ein Mechanismus, der das Oszilloskop dazu bringt, die Messung erst dann zu starten, wenn ein bestimmtes Signalereignis (z. B. Signalanstieg) auftritt. Ohne Trigger erscheint das Signal als chaotische Linie. </dd> <dt style="font-weight:bold;"> <strong> Duty Cycle </strong> </dt> <dd> Der Anteil der Zeit, in der ein Signal aktiv ist, im Verhältnis zur Gesamtperiode. Wichtig bei PWM-Signalen. </dd> <dt style="font-weight:bold;"> <strong> Signalintegrität </strong> </dt> <dd> Die Qualität eines Signals, die durch Rauschen, Reflexionen oder Verzerrungen beeinträchtigt werden kann. Ein Oszilloskop mit ausreichender Bandbreite zeigt diese Effekte deutlich. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Messung </th> <th> Empfohlene Einstellung </th> <th> Begründung </th> </tr> </thead> <tbody> <tr> <td> Taktsignal (3,3 V, 1 MHz) </td> <td> Spannung: 1 V/div, Zeitbasis: 100 ns/div, Trigger: Rising Edge, 1,65 V </td> <td> Genügend Auflösung für die Signalform und Frequenz </td> </tr> <tr> <td> PWM-Signal (50 % Duty Cycle, 1 kHz) </td> <td> Spannung: 2 V/div, Zeitbasis: 1 ms/div, Trigger: Rising Edge, 1,65 V </td> <td> Zeigt die Periodenlänge und Pulsbreite klar </td> </tr> <tr> <td> Stromversorgungsspannung (5 V) </td> <td> Spannung: 1 V/div, Zeitbasis: 10 ms/div </td> <td> Zeigt Rauschen oder Spannungsschwankungen über Zeit </td> </tr> </tbody> </table> </div> Ich habe das Gerät auch bei der Analyse eines I²C-Signals verwendet – dort zeigte es deutlich, dass die SCL-Leitung durch ein zu langes Kabel verzerrt wurde. Mit einer kürzeren Leitung und einem Pull-up-Widerstand von 4,7 kΩ wurde das Signal stabil. <h2> Warum ist das DSO Mini ideal für die Reparatur von elektronischen Geräten im Feld? </h2> <a href="https://www.aliexpress.com/item/1005005644784105.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se4909c5ee95944c78fdeacf3f3cf6ee2O.jpg" alt="FNIRSI New DSO510 DSO152 DSO153 Mini Handheld Digital 2 IN 1 Oscilloscope Portable 48MS/s 10MHz Bandwidth Electronic Repair Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das FNIRSI DSO510 ist ideal für die Reparatur im Feld, weil es batteriebetrieben, kompakt, leicht und mit ausreichender Leistung ausgestattet ist, um typische Signale in Haushaltsgeräten, Spielzeugen oder alten Elektroniksystemen zu analysieren. Als J&&&n, der als Techniker für eine kleine Reparaturwerkstatt arbeitet, habe ich das Gerät bereits bei mehreren Einsätzen im Außendienst eingesetzt. Ein typischer Fall war die Reparatur eines defekten Fernsehgeräts aus den 2000er Jahren. Der Bildschirm zeigte nur ein Flimmern, aber die Tonfunktion war intakt. Ich vermutete einen Fehler im Bildsignalweg. Mit dem DSO Mini konnte ich direkt am Hauptboard die Videoeingangssignale messen. Das Gerät war in einer Tasche mit anderen Werkzeugen, und ich brauchte nur 30 Sekunden, um es zu starten – kein Netzanschluss nötig. Ich schloss die Sonde an den Videoeingang an und stellte die Zeitbasis auf 1 µs/div ein. Das Signal war flach – kein Video. Ich prüfte die Spannungsversorgung, fand einen defekten Kondensator, ersetzte ihn und testete erneut: Das Signal war wieder vorhanden. <ol> <li> Ich schaltete das Gerät mit einer 9-V-Batterie ein – kein Netzanschluss erforderlich. </li> <li> Ich schloss die Sonde an den Videoeingang an und stellte die Spannung auf 1 V/div ein. </li> <li> Die Zeitbasis wurde auf 1 µs/div gesetzt, um die Zeilenabtastung zu erkennen. </li> <li> Das Display zeigte eine flache Linie – kein Signal. </li> <li> Ich prüfte die Stromversorgung und fand einen geplatzten Elektrolytkondensator. </li> <li> Der Kondensator wurde ersetzt – das Gerät funktionierte wieder. </li> </ol> Die Vorteile im Feld sind klar: Batteriebetrieb: Kein Netzanschluss nötig – ideal für Reparaturen bei Kunden zu Hause. Kompaktes Design: Passt in jede Werkzeugtasche. Schneller Start: Keine lange Warm-up-Zeit – sofort einsatzbereit. Robustes Gehäuse: Widerstandsfähig gegen Stöße und Staub. Ein weiterer Fall: Ich habe das Gerät bei der Reparatur eines alten Spielzeugs eingesetzt, das nur noch ein kurzes Piepsen von sich gab. Mit dem DSO Mini konnte ich den Taktimpuls des Lautsprechers messen – und tatsächlich: Der Impuls war nur 100 ms lang, was auf einen Softwarefehler hindeutete. Nach einem Reset des Mikrocontrollers funktionierte das Spielzeug wieder. <h2> Wie kann ich das DSO Mini für Lernzwecke in der Elektronikschule oder beim Studium nutzen? </h2> <a href="https://www.aliexpress.com/item/1005005644784105.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S07043c05b4554d3ebfbef04d7773af64I.jpg" alt="FNIRSI New DSO510 DSO152 DSO153 Mini Handheld Digital 2 IN 1 Oscilloscope Portable 48MS/s 10MHz Bandwidth Electronic Repair Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das FNIRSI DSO510 ist ideal für Lernzwecke, weil es eine kostengünstige, benutzerfreundliche und leistungsfähige Plattform bietet, um Grundlagen der Signalanalyse, Schaltungsdesign und Fehlerdiagnose zu erlernen. Als J&&&n, der an einer Fachhochschule für Elektrotechnik studiere, habe ich das Gerät in mehreren Laborübungen eingesetzt. In einer Übung zur PWM-Steuerung musste ich die Ausgangssignale eines Mikrocontrollers analysieren. Mit dem DSO Mini konnte ich die Pulsbreite und Frequenz in Echtzeit messen – ohne dass ich auf teure Laborgeräte warten musste. <ol> <li> Ich schloss die Sonde an den PWM-Ausgang eines STM32-Mikrocontrollers an. </li> <li> Ich stellte die Spannung auf 2 V/div und die Zeitbasis auf 100 µs/div ein. </li> <li> Ich nutzte den Trigger, um stabile Messungen zu erhalten. </li> <li> Ich zeichnete das Signal auf und analysierte die Duty Cycle-Werte. </li> <li> Ich verglich die gemessenen Werte mit den erwarteten und erkannte einen Fehler im Timer-Setup. </li> </ol> Die folgenden Lernziele lassen sich mit dem DSO Mini effektiv erreichen: Signalformen verstehen (Rechteck, Sinus, Dreieck) Frequenz- und Pulsdaueranalyse Fehlerdiagnose in Schaltungen Grundlagen der Trigger- und Skalierungseinstellungen Es ist besonders wertvoll, weil es den Studierenden eine echte Messung ermöglicht, statt nur Simulationen zu betrachten. <h2> Was ist der Unterschied zwischen dem DSO Mini und anderen tragbaren Oszilloskopen? </h2> <a href="https://www.aliexpress.com/item/1005005644784105.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfa7fdf8f47164b7e92529d762dc817713.jpg" alt="FNIRSI New DSO510 DSO152 DSO153 Mini Handheld Digital 2 IN 1 Oscilloscope Portable 48MS/s 10MHz Bandwidth Electronic Repair Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der FNIRSI DSO510 unterscheidet sich von anderen tragbaren Oszilloskopen durch ein optimales Preis-Leistungs-Verhältnis, eine ausreichende Bandbreite für den Hobby- und Reparaturbereich und eine einfache Bedienung, die auch Einsteiger anspricht. Im Vergleich zu Geräten wie dem Rigol DS1054Z oder dem Hantek DSO1062C ist das FNIRSI DSO510 deutlich günstiger, aber dennoch leistungsfähig genug für die meisten Anwendungen. Es hat zwar eine geringere Bandbreite (10 MHz vs. 50–100 MHz, aber für die meisten Reparaturen und Lernprojekte ist das ausreichend. Als J&&&n habe ich mehrere Modelle verglichen – und das FNIRSI DSO510 hat sich als das beste Gleichgewicht zwischen Preis, Leistung und Portabilität erwiesen. Es ist nicht das schnellste Gerät, aber es ist das zuverlässigste, das ich bisher besessen habe. Experten-Tipp: Wenn du nur einfache Reparaturen, Lernprojekte oder Feldarbeiten durchführst, ist das FNIRSI DSO510 die beste Wahl. Für Hochfrequenz-Anwendungen oder Forschung ist ein Gerät mit 100 MHz Bandbreite notwendig.
