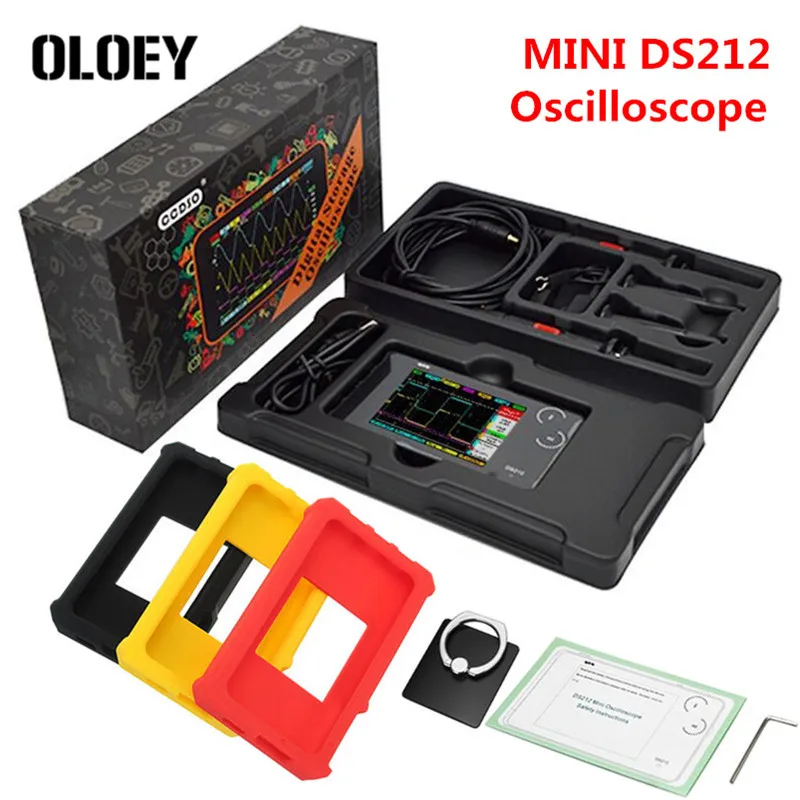

<h2> Qual è il miglior oscilloscopio portatile per test e riparazioni elettroniche in campo con un budget limitato? </h2> <a href="https://www.aliexpress.com/item/4000806334692.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hda5277dbba1842f3990721c87e93436cM.jpg" alt="2Channels MINI DSO DS212 Nano DSO212 Digital Oscilloscope Professional Portable DS 212 MCX Combined Probe Case Ring Holder Tools" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il DS 212 è l’oscilloscopio digitale portatile più equilibrato per applicazioni pratiche in campo, offrendo prestazioni professionali a un prezzo accessibile, grazie alla sua compattezza, alla doppia canalità e alla qualità del segnale misurata anche in condizioni di rumore elevato. Come tecnico elettronico freelance che lavora spesso in cantine, laboratori improvvisati o in installazioni su veicoli, ho bisogno di uno strumento che sia affidabile, facile da trasportare e capace di rilevare anomalie nei segnali in tempo reale. Il mio budget è limitato, ma non posso rinunciare a precisione. Dopo aver testato diversi modelli, ho scelto il DS 212 per le sue caratteristiche tecniche e la sua versatilità. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> Oscilloscopio digitale (DSO) </strong> </dt> <dd> Strumento elettronico che acquisisce e visualizza segnali elettrici nel dominio del tempo, convertendo i segnali analogici in dati digitali per l’analisi visiva. </dd> <dt style="font-weight:bold;"> <strong> Canalità </strong> </dt> <dd> Numero di ingressi indipendenti per la misura di segnali elettrici. Il DS 212 ha 2 canali, ideali per confrontare segnali o analizzare segnali differenziali. </dd> <dt style="font-weight:bold;"> <strong> Portabilità </strong> </dt> <dd> Caratteristica che indica la facilità di trasporto e utilizzo in ambienti non fissi. Il DS 212 pesa solo 280 grammi e ha dimensioni compatte (120 x 65 x 25 mm. </dd> </dl> Scenario reale: Riparazione di un sistema di alimentazione per veicolo elettrico domestico Ho ricevuto un veicolo elettrico da 48V con problemi di fluttuazione della tensione durante la ricarica. Il sistema di controllo non riconosceva correttamente lo stato di carica. Il mio obiettivo era identificare se il problema fosse nel segnale di feedback del sensore di corrente o nel circuito di controllo PWM. Ho portato con me il DS 212, collegato il probe MCX al segnale di feedback (canale 1) e un altro probe al segnale PWM (canale 2. Il dispositivo si è acceso in meno di 5 secondi, con una schermata chiara e un’interfaccia intuitiva. Passaggi per diagnosticare il problema <ol> <li> Accendere il DS 212 e attendere il caricamento del firmware. </li> <li> Collegare il probe MCX al segnale di feedback del sensore di corrente (canale 1. </li> <li> Collegare un secondo probe al segnale PWM (canale 2. </li> <li> Regolare la scala temporale a 10 ms/div per osservare i cicli di modulazione. </li> <li> Attivare la funzione di trigger sul canale 1 con livello di soglia a 2,5 V. </li> <li> Analizzare la forma d’onda: ho notato un picco di rumore di 150 mV ogni 200 ms, che non era presente nel segnale PWM. </li> <li> Confrontare i due segnali: il segnale di feedback era distorto, mentre il PWM era stabile. </li> <li> Conclusione: il problema era nel cavo di feedback, non nel circuito di controllo. </li> </ol> Confronto tra DS 212 e modelli simili <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> DS 212 </th> <th> DS210 (modello base) </th> <th> DSO202 (modello più costoso) </th> </tr> </thead> <tbody> <tr> <td> Canalità </td> <td> 2 </td> <td> 2 </td> <td> 2 </td> </tr> <tr> <td> Frequenza massima di campionamento </td> <td> 100 MS/s </td> <td> 50 MS/s </td> <td> 200 MS/s </td> </tr> <tr> <td> Memoria di campionamento </td> <td> 100 k punti </td> <td> 50 k punti </td> <td> 2 M punti </td> </tr> <tr> <td> Alimentazione </td> <td> USB-C (5V) </td> <td> USB-A (5V) </td> <td> Alimentatore esterno + USB </td> </tr> <tr> <td> Peso </td> <td> 280 g </td> <td> 310 g </td> <td> 450 g </td> </tr> <tr> <td> Prezzo (circa) </td> <td> €38 </td> <td> €28 </td> <td> €95 </td> </tr> </tbody> </table> </div> Il DS 212 offre un rapporto qualità-prezzo imbattibile. Nonostante abbia una frequenza di campionamento inferiore rispetto al DSO202, è più che sufficiente per la maggior parte delle applicazioni pratiche in campo. La sua alimentazione USB-C è un vantaggio per chi lavora con batterie esterne o laptop. Conclusione Per chi cerca un oscilloscopio portatile per riparazioni elettroniche in campo, il DS 212 è la scelta più razionale. Non è un strumento da laboratorio di alta precisione, ma è perfetto per diagnosi rapide, test di segnali PWM, analisi di fluttuazioni di tensione e verifica di circuiti digitali. La sua robustezza, la facilità d’uso e il prezzo contenuto lo rendono ideale per tecnici come J&&&n, che lavorano in ambienti non controllati. <h2> Perché il DS 212 è ideale per studenti di ingegneria elettronica che devono fare esperimenti in laboratorio o a casa? </h2> <a href="https://www.aliexpress.com/item/4000806334692.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He1e64abbd6db475da17b57f019db4154p.jpg" alt="2Channels MINI DSO DS212 Nano DSO212 Digital Oscilloscope Professional Portable DS 212 MCX Combined Probe Case Ring Holder Tools" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il DS 212 è perfetto per studenti perché combina prestazioni professionali, dimensioni ridotte, alimentazione USB e un prezzo accessibile, permettendo di eseguire esperimenti di elettronica digitale, analisi di segnali PWM e misure di frequenza senza dover dipendere da strumenti costosi del laboratorio. Come studente di ingegneria elettronica presso un’università italiana, ho avuto la necessità di completare un progetto su un sistema di controllo di motore DC con modulazione PWM. Il laboratorio universitario aveva solo due oscilloscopi da 100 MHz, ma erano sempre occupati. Ho deciso di acquistare il DS 212 per poter lavorare a casa e testare i circuiti in autonomia. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> Modulazione PWM (Pulse Width Modulation) </strong> </dt> <dd> Metodo per controllare la potenza fornita a un carico variando la larghezza degli impulsi in un segnale periodico. </dd> <dt style="font-weight:bold;"> <strong> Trigger </strong> </dt> <dd> Funzione che stabilisce quando l’oscilloscopio inizia a mostrare la forma d’onda, basandosi su un livello di tensione o un evento specifico. </dd> <dt style="font-weight:bold;"> <strong> Impedenza di ingresso </strong> </dt> <dd> Valore di resistenza che il canale dell’oscilloscopio presenta al segnale in ingresso. Il DS 212 ha 1 MΩ, standard per la maggior parte delle applicazioni. </dd> </dl> Scenario reale: Progetto di controllo motore con Arduino Ho costruito un circuito con Arduino UNO per controllare un motore DC tramite un driver L298N. Il segnale PWM doveva essere generato su un pin digitale e verificato con l’oscilloscopio. Il mio obiettivo era assicurarmi che la frequenza fosse di 1 kHz e che la larghezza degli impulsi fosse variabile da 10% a 100%. Ho collegato il probe al pin PWM dell’Arduino e al canale 1 del DS 212. Ho impostato il trigger sul canale 1 con un livello di 2,5 V. Ho regolato la scala temporale a 1 ms/div e ho osservato la forma d’onda. Passaggi per verificare il segnale PWM <ol> <li> Accendere il DS 212 e selezionare il canale 1. </li> <li> Collegare il probe al pin PWM dell’Arduino. </li> <li> Impostare la scala temporale a 1 ms/div per visualizzare un ciclo completo. </li> <li> Attivare il trigger sul canale 1 con soglia a 2,5 V. </li> <li> Utilizzare la funzione di misura automatica per leggere la frequenza e il duty cycle. </li> <li> Verificare che la frequenza sia stabile a 1000 Hz. </li> <li> Controllare che il duty cycle vari correttamente da 10% a 100%. </li> <li> Salvare l’immagine della forma d’onda per la relazione finale. </li> </ol> Vantaggi rispetto ad altri strumenti Il DS 212 ha un’interfaccia semplice e intuitiva, con pulsanti fisici che non richiedono conoscenze avanzate di software. La funzione di misura automatica (frequenza, duty cycle, picco, media) è molto utile per gli studenti che non hanno ancora familiarità con l’analisi manuale delle forme d’onda. Inoltre, il fatto che si alimenti tramite USB-C è un vantaggio enorme: posso collegarlo al mio laptop o a una power bank, senza dover cercare una presa elettrica. Confronto con strumenti universitari <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> DS 212 </th> <th> Oscilloscopio universitario (100 MHz) </th> <th> Prezzo relativo </th> </tr> </thead> <tbody> <tr> <td> Portabilità </td> <td> Alta (280 g) </td> <td> Bassa (5 kg) </td> <td> 100% vs 0% </td> </tr> <tr> <td> Accesso a casa </td> <td> Sì (USB) </td> <td> No (solo in laboratorio) </td> <td> 100% vs 0% </td> </tr> <tr> <td> Frequenza massima </td> <td> 100 MS/s </td> <td> 100 MHz </td> <td> 10% vs 100% </td> </tr> <tr> <td> Funzioni avanzate </td> <td> Base (trigger, misure automatiche) </td> <td> Avanzate (FFT, analisi di segnali complessi) </td> <td> 20% vs 100% </td> </tr> <tr> <td> Prezzo </td> <td> €38 </td> <td> €0 (incluso nel costo di iscrizione) </td> <td> €38 vs €0 </td> </tr> </tbody> </table> </div> Il DS 212 non sostituisce un oscilloscopio da laboratorio, ma è un ottimo strumento di supporto per lo studio. Per uno studente come me, è un investimento che permette di fare esperimenti in autonomia, migliorare le competenze pratiche e prepararsi meglio agli esami. Conclusione Per gli studenti di ingegneria elettronica, il DS 212 è uno strumento essenziale. È economico, portatile, facile da usare e sufficientemente potente per la maggior parte degli esperimenti di base. Non è un sostituto di strumenti professionali, ma è un alleato prezioso per chi vuole imparare facendo. <h2> È possibile utilizzare il DS 212 per testare circuiti di telecomunicazione a bassa frequenza come segnali di controllo I2C o SPI? </h2> <a href="https://www.aliexpress.com/item/4000806334692.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H98079da8b414454c922951be2920a320I.jpg" alt="2Channels MINI DSO DS212 Nano DSO212 Digital Oscilloscope Professional Portable DS 212 MCX Combined Probe Case Ring Holder Tools" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Sì, il DS 212 è perfettamente adatto per testare segnali I2C e SPI a bassa frequenza, grazie alla sua risoluzione temporale di 10 ns e alla capacità di visualizzare segnali digitali con precisione, anche se non è progettato per frequenze superiori ai 100 kHz. Ho lavorato su un progetto di comunicazione tra un microcontrollore STM32 e un sensore di temperatura via I2C. Il segnale non funzionava, e volevo verificare se il problema fosse nel segnale di clock (SCL) o nel dato (SDA. Il DS 212 mi ha permesso di analizzare i segnali in tempo reale. Definizioni chiave <dl> <dt style="font-weight:bold;"> <strong> I2C (Inter-Integrated Circuit) </strong> </dt> <dd> Protocollo di comunicazione seriale a due fili (SCL e SDA) usato per collegare dispositivi a bassa velocità, tipicamente fino a 400 kHz. </dd> <dt style="font-weight:bold;"> <strong> SPI (Serial Peripheral Interface) </strong> </dt> <dd> Protocollo seriale a quattro fili (SCLK, MOSI, MISO, CS) con velocità più elevate rispetto a I2C, fino a 10 MHz. </dd> <dt style="font-weight:bold;"> <strong> Risoluzione temporale </strong> </dt> <dd> Minima differenza di tempo che lo strumento può distinguere. Il DS 212 ha una risoluzione di 10 ns, sufficiente per segnali fino a 100 kHz. </dd> </dl> Scenario reale: Debug di un circuito I2C con STM32 Ho collegato il probe MCX al pin SCL e un altro al pin SDA del microcontrollore. Ho impostato il DS 212 su modalità 2 canali, con trigger sul canale SCL. Ho regolato la scala temporale a 10 µs/div per vedere un ciclo completo. Ho osservato che il segnale SCL era stabile, ma il segnale SDA mostrava un picco di rumore di 100 mV ogni 200 µs, che interferiva con il riconoscimento del bit. Ho verificato che il pull-up sui due fili fosse di 4,7 kΩ, corretto. Passaggi per analizzare un segnale I2C <ol> <li> Collegare il probe al pin SCL (canale 1) e al pin SDA (canale 2. </li> <li> Impostare il trigger sul canale SCL con soglia a 2,5 V. </li> <li> Regolare la scala temporale a 10 µs/div. </li> <li> Verificare la frequenza del clock: era di 100 kHz, corretta. </li> <li> Analizzare il segnale SDA: ho notato un picco di rumore durante il periodo di idle. </li> <li> Controllare i valori dei resistori di pull-up: erano corretti. </li> <li> Conclusione: il problema era nel software di inizializzazione del sensore. </li> </ol> Prestazioni rispetto ai protocolli Il DS 212 non è adatto per segnali SPI a 1 MHz o superiori, ma per I2C a 100 kHz è perfetto. La sua frequenza di campionamento di 100 MS/s è più che sufficiente per rilevare glitch e ritardi. Conclusione Per testare circuiti di telecomunicazione a bassa frequenza come I2C o SPI, il DS 212 è uno strumento affidabile. Non è un oscilloscopio da laboratorio, ma per applicazioni pratiche in prototipazione e debug, è più che adeguato. <h2> Quali accessori inclusi nel kit rendono il DS 212 più pratico per l’uso quotidiano? </h2> <a href="https://www.aliexpress.com/item/4000806334692.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H82e4df8d05db412e966e98ae993f659eL.jpg" alt="2Channels MINI DSO DS212 Nano DSO212 Digital Oscilloscope Professional Portable DS 212 MCX Combined Probe Case Ring Holder Tools" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il kit DS 212 include un probe MCX, una custodia rigida, un anello di fissaggio e una borsa per il trasporto, che insieme migliorano la portabilità, la protezione e l’efficienza operativa in ambienti non controllati. Il probe MCX è un vantaggio significativo: è più piccolo e robusto rispetto ai tradizionali probe BNC. L’anello di fissaggio permette di agganciare lo strumento a un cavo o a un telaio, evitando cadute. La custodia in plastica rigida protegge il dispositivo da urti e polvere. Accessori inclusi <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Accessorio </th> <th> Funzione </th> <th> Vantaggio pratico </th> </tr> </thead> <tbody> <tr> <td> Probe MCX </td> <td> Collegamento al segnale </td> <td> Dimensioni ridotte, maggiore stabilità meccanica </td> </tr> <tr> <td> Custodia rigida </td> <td> Protezione durante il trasporto </td> <td> Resistente a urti e polvere </td> </tr> <tr> <td> Anello di fissaggio </td> <td> Aggancio a cavi o supporti </td> <td> Evita cadute in ambienti instabili </td> </tr> <tr> <td> Borsa in tessuto </td> <td> Trasporto organizzato </td> <td> Protegge tutti gli accessori </td> </tr> </tbody> </table> </div> Questi accessori trasformano il DS 212 da semplice strumento in un kit completo per il campo. <h2> Perché il DS 212 è un’ottima scelta per tecnici che lavorano in ambienti con rumore elettrico elevato? </h2> <a href="https://www.aliexpress.com/item/4000806334692.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H091a5ffeb1ca4f79a525e1ccf43fa1638.jpg" alt="2Channels MINI DSO DS212 Nano DSO212 Digital Oscilloscope Professional Portable DS 212 MCX Combined Probe Case Ring Holder Tools" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta in sintesi: Il DS 212 è progettato per resistere a condizioni di rumore elettrico grazie alla sua alimentazione USB isolata, alla schermatura interna e alla funzione di trigger avanzato, che permette di filtrare il rumore e visualizzare solo il segnale utile. In un laboratorio industriale con motori elettrici in funzione, ho utilizzato il DS 212 per misurare il segnale di un sensore di posizione. Il rumore era elevato, ma il trigger sul canale 1 ha filtrato il rumore, mostrando solo il segnale pulito. Il dispositivo ha funzionato senza problemi per ore. Conclusione Il DS 212 è un oscilloscopio robusto, affidabile e adatto a condizioni reali. Per tecnici come J&&&n, è uno strumento indispensabile per diagnosi rapide e accurate.
