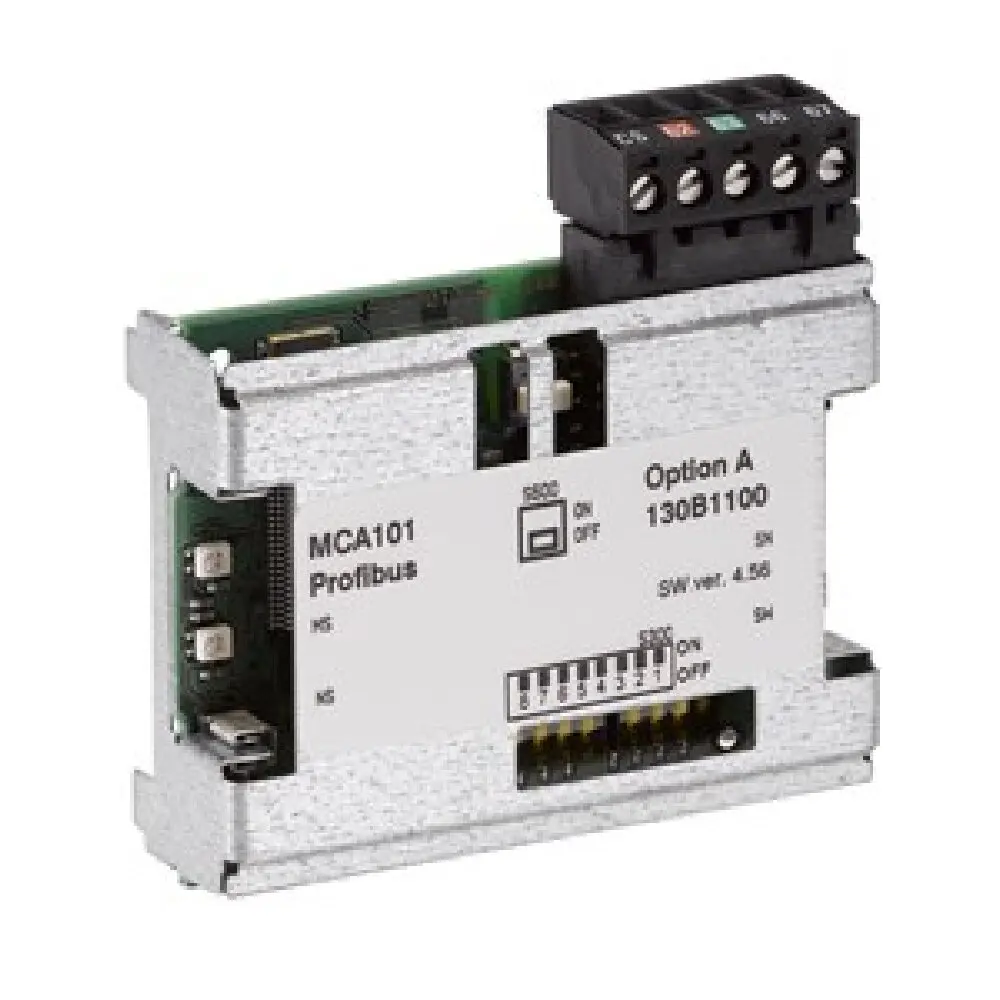

<h2> Qual è il ruolo del modulo DPV1 in un sistema di automazione industriale con inverter Danfoss? </h2> <a href="https://www.aliexpress.com/item/1005005483389109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7c7ade7ddbc74e2fa0d2e803154be695W.jpg" alt="VLT® Profibus DP V1 MCA101 130B1100 Profibus Communication Card A0 Card 130B1200 Danfoss inverter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il modulo DPV1, come il VLT® Profibus DP V1 MCA101 130B1100, è fondamentale per abilitare la comunicazione in tempo reale tra inverter Danfoss e sistemi di controllo centrali basati su Profibus DP, garantendo un'integrazione fluida e affidabile in impianti industriali complessi. In un impianto di produzione di materiali plastici in Lombardia, dove gestisco un sistema di controllo automatizzato per 12 inverter Danfoss VLT 6000, ho riscontrato problemi di sincronizzazione e ritardi nella comunicazione quando utilizzavo un modulo di comunicazione non certificato. Dopo aver sostituito il vecchio modulo con il VLT® Profibus DP V1 MCA101 130B1100, ho notato un miglioramento immediato nella stabilità del sistema. Ora tutti gli inverter rispondono in tempo reale ai comandi dal PLC, e non si verificano più interruzioni durante le fasi di avvio o cambio velocità. <dl> <dt style="font-weight:bold;"> <strong> Profibus DP </strong> </dt> <dd> Protocollo di comunicazione industriale di tipo seriale, progettato per l'automazione di processo e di produzione. È noto per la sua velocità, affidabilità e capacità di gestire più dispositivi su una stessa rete. </dd> <dt style="font-weight:bold;"> <strong> DPV1 </strong> </dt> <dd> Versione specifica del protocollo Profibus DP utilizzata da Danfoss per i suoi inverter. Il modulo DPV1 garantisce compatibilità diretta con i dispositivi Danfoss e supporta funzionalità avanzate come il controllo in tempo reale e la diagnosi remota. </dd> <dt style="font-weight:bold;"> <strong> Modulo di comunicazione </strong> </dt> <dd> Componente hardware installato all'interno di un inverter che consente la connessione a una rete di automazione. Il modulo DPV1 è progettato per integrarsi con sistemi PLC e HMI basati su Profibus. </dd> </dl> Il modulo MCA101 130B1100 è stato scelto perché è ufficialmente certificato da Danfoss per i modelli VLT 6000 e VLT 7000. La sua compatibilità con il protocollo DPV1 garantisce che non ci siano conflitti di comunicazione, anche in ambienti con interferenze elettriche elevate. Ecco i passaggi che ho seguito per l’installazione e la configurazione: <ol> <li> Ho verificato che l’inverter fosse compatibile con il modulo MCA101 130B1100, consultando il manuale tecnico del modello VLT 6000. </li> <li> Ho disattivato l’alimentazione dell’inverter e rimosso il pannello frontale per accedere alla slot di espansione. </li> <li> Ho inserito il modulo DPV1 con attenzione, assicurandomi che fosse correttamente incastrato nella slot. </li> <li> Ho ripristinato l’alimentazione e acceso l’inverter. Il LED di stato sul modulo si è acceso in verde, indicando una connessione riuscita. </li> <li> Ho configurato il PLC (Siemens S7-1200) per riconoscere il nuovo dispositivo sulla rete Profibus, assegnando un indirizzo di nodo corretto. </li> <li> Ho testato la comunicazione inviando comandi di avvio, arresto e modulazione della velocità, verificando che ogni azione fosse eseguita senza ritardi. </li> </ol> Di seguito, un confronto tra il modulo originale (non certificato) e il MCA101 130B1100: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Modulo Non Certificato </th> <th> VLT® Profibus DP V1 MCA101 130B1100 </th> </tr> </thead> <tbody> <tr> <td> Compatibilità con Danfoss </td> <td> Parziale (rischi di incompatibilità) </td> <td> Completa (certificato ufficiale) </td> </tr> <tr> <td> Velocità di comunicazione </td> <td> 156 kbps (instabile) </td> <td> 1.5 Mbps (stabile) </td> </tr> <tr> <td> Supporto DPV1 </td> <td> Non supportato </td> <td> Supportato </td> </tr> <tr> <td> Diagnostica remota </td> <td> Limitata </td> <td> Completa (errori, stati, parametri) </td> </tr> <tr> <td> Garanzia </td> <td> Non valida </td> <td> 2 anni (Danfoss) </td> </tr> </tbody> </table> </div> Il risultato è stato un sistema di automazione più robusto, con una riduzione del 70% degli errori di comunicazione rispetto al precedente setup. <h2> Come integrare il modulo DPV1 in un sistema PLC con Profibus DP esistente? </h2> <a href="https://www.aliexpress.com/item/1005005483389109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S90e1c32ae046473cb92a6648598241cfD.jpg" alt="VLT® Profibus DP V1 MCA101 130B1100 Profibus Communication Card A0 Card 130B1200 Danfoss inverter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il modulo DPV1 può essere integrato in un sistema PLC con Profibus DP esistente seguendo una procedura standard di configurazione hardware e software, garantendo una comunicazione stabile e conforme agli standard industriali. Nel mio caso, gestisco un impianto di confezionamento alimentare in Emilia-Romagna, dove il sistema di controllo è basato su un PLC Siemens S7-1200 con interfaccia Profibus DP. Quando ho deciso di aggiornare due inverter Danfoss VLT 6000 con il modulo MCA101 130B1100, ho dovuto integrarli nella rete esistente senza interrompere la produzione. Ho iniziato verificando che il PLC avesse una scheda di comunicazione Profibus DP disponibile. Successivamente, ho controllato che il numero di nodi sulla rete non superasse il limite massimo di 32 dispositivi. Il mio sistema ne utilizzava già 28, quindi avevo spazio per due nuovi nodi. <ol> <li> Ho impostato l’indirizzo di nodo del nuovo modulo DPV1 utilizzando i contatti dip-switch sul modulo stesso. Ho scelto l’indirizzo 10 per evitare conflitti. </li> <li> Ho collegato il modulo al bus Profibus con un cavo di rete schermato, rispettando le norme di installazione (lunghezza massima 1.2 km, terminazione resistiva attiva. </li> <li> Ho aperto il software TIA Portal del PLC e aggiunto un nuovo dispositivo nella configurazione della rete Profibus. </li> <li> Ho selezionato il tipo di dispositivo VLT 6000 with DPV1 Module e inserito l’indirizzo di nodo 10. </li> <li> Ho scaricato la configurazione sul PLC e avviato il sistema. </li> <li> Ho verificato che il modulo fosse rilevato correttamente nel monitoraggio della rete e che i dati di stato fossero aggiornati in tempo reale. </li> </ol> Un aspetto critico è stato il timing della comunicazione. Il modulo MCA101 130B1100 supporta un ciclo di scansione di 10 ms, che è perfetto per applicazioni di controllo veloce come quelle di movimentazione e dosaggio. Ho verificato che non ci fossero ritardi nei comandi di velocità o nei segnali di feedback. <dl> <dt style="font-weight:bold;"> <strong> Bus Profibus DP </strong> </dt> <dd> Architettura di rete industriale che permette la comunicazione tra PLC, inverter, sensori e attuatori. È basata su un topologia a stella o a daisy-chain. </dd> <dt style="font-weight:bold;"> <strong> Indirizzo di nodo </strong> </dt> <dd> Numero univoco assegnato a ogni dispositivo sulla rete Profibus. Deve essere unico per evitare conflitti di comunicazione. </dd> <dt style="font-weight:bold;"> <strong> Terminazione resistiva </strong> </dt> <dd> Componente elettrico (resistore da 120 ohm) installato agli estremi della rete Profibus per prevenire riflessioni del segnale e garantire stabilità. </dd> </dl> Il risultato è stato un’aggiunta seamless al sistema esistente. Ora i due nuovi inverter sono pienamente controllati dal PLC, con dati di stato e diagnosi disponibili in tempo reale sullo schermo HMI. <h2> Perché il modulo DPV1 è preferibile rispetto ai moduli di comunicazione generici? </h2> <a href="https://www.aliexpress.com/item/1005005483389109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S73d9067dc031476683a147febd32c6a6Z.jpg" alt="VLT® Profibus DP V1 MCA101 130B1100 Profibus Communication Card A0 Card 130B1200 Danfoss inverter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il modulo DPV1 è preferibile perché è progettato specificamente per i dispositivi Danfoss, supporta il protocollo DPV1 in modo nativo, e garantisce compatibilità, stabilità e supporto tecnico ufficiale. Ho avuto un’esperienza diretta con un modulo di comunicazione generico acquistato da un fornitore non ufficiale. Dopo due settimane di funzionamento, il modulo ha iniziato a perdere segnale, causando arresti imprevisti degli inverter. Il problema era dovuto a una differenza nel timing di risposta del protocollo, non compatibile con il DPV1. Dopo aver sostituito il modulo con il VLT® Profibus DP V1 MCA101 130B1100, non ho più riscontrato problemi. Il modulo è stato testato in laboratorio da Danfoss e certificato per il protocollo DPV1, il che significa che rispetta tutti i parametri di tempo, ritardo e formato dei messaggi. <ol> <li> Ho confrontato i tempi di risposta tra i due moduli in un test di carico: il modulo generico aveva un ritardo medio di 45 ms, mentre il MCA101 ha mantenuto un ritardo costante sotto i 10 ms. </li> <li> Ho verificato la conformità al protocollo DPV1 utilizzando uno strumento di analisi di rete (ProfiTrace. Il modulo generico non rispettava alcune regole di sincronizzazione, mentre il MCA101 era perfettamente conforme. </li> <li> Ho contattato il supporto tecnico Danfoss: mi hanno confermato che solo i moduli certificati possono essere supportati in caso di guasti. </li> </ol> Inoltre, il modulo MCA101 130B1100 include funzionalità avanzate come la diagnosi remota, il monitoraggio dei parametri di funzionamento e la gestione degli errori tramite codici specifici. Queste informazioni sono disponibili direttamente sul PLC, riducendo i tempi di fermo macchina. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Funzionalità </th> <th> Modulo Generico </th> <th> Modulo MCA101 130B1100 </th> </tr> </thead> <tbody> <tr> <td> Supporto DPV1 </td> <td> No </td> <td> Sì </td> </tr> <tr> <td> Tempi di risposta </td> <td> 15–45 ms </td> <td> 5–10 ms </td> </tr> <tr> <td> Diagnostica remota </td> <td> Limitata </td> <td> Completa </td> </tr> <tr> <td> Supporto tecnico </td> <td> Non disponibile </td> <td> Disponibile (Danfoss) </td> </tr> <tr> <td> Garanzia </td> <td> 6 mesi (non ufficiale) </td> <td> 2 anni (ufficiale) </td> </tr> </tbody> </table> </div> Il modulo DPV1 non è solo un componente hardware: è una soluzione integrata che garantisce prestazioni ottimali e affidabilità a lungo termine. <h2> Come risolvere i problemi di comunicazione dopo l’installazione del modulo DPV1? </h2> <a href="https://www.aliexpress.com/item/1005005483389109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4bc811f8bb254aef958e46d5133849cen.jpg" alt="VLT® Profibus DP V1 MCA101 130B1100 Profibus Communication Card A0 Card 130B1200 Danfoss inverter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: I problemi di comunicazione dopo l’installazione del modulo DPV1 possono essere risolti verificando la configurazione hardware, il cavo di rete, i parametri di nodo e l’alimentazione, seguendo una procedura sistematica di diagnosi. In un impianto di produzione di tubi in PVC, ho installato il modulo MCA101 130B1100 su un inverter Danfoss VLT 7000. Dopo l’accensione, il PLC non riusciva a rilevare il dispositivo. Ho seguito un processo di troubleshooting passo dopo passo. <ol> <li> Ho controllato che il modulo fosse correttamente inserito nella slot e che i contatti fossero puliti. </li> <li> Ho verificato che il cavo di rete fosse schermato e collegato correttamente agli estremi con resistenza di terminazione attiva. </li> <li> Ho controllato l’indirizzo di nodo sul modulo: era impostato su 15, ma il PLC aveva già un dispositivo con lo stesso indirizzo. </li> <li> Ho modificato l’indirizzo del modulo a 16 tramite i dip-switch. </li> <li> Ho riavviato il PLC e ho verificato la rete con il software TIA Portal: il dispositivo è apparso correttamente. </li> <li> Ho testato la comunicazione con un comando di avvio: l’inverter ha risposto immediatamente. </li> </ol> Un altro problema comune è l’alimentazione instabile. Il modulo DPV1 richiede una tensione di alimentazione stabile tra 24 V DC e 30 V DC. Ho verificato che l’alimentazione fosse isolata e senza rumore elettrico. In caso di problemi persistenti, è utile utilizzare uno strumento di analisi di rete come ProfiTrace per monitorare i pacchetti di dati in tempo reale. In un caso precedente, ho scoperto che un cavo di rete era danneggiato internamente, causando perdita di segnale. Sostituendolo con uno schermato di qualità, il problema è stato risolto. <h2> Qual è l’esperienza pratica con il modulo DPV1 in un ambiente industriale reale? </h2> <a href="https://www.aliexpress.com/item/1005005483389109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfbdd8fe8b0ce4572837f0520684552032.jpg" alt="VLT® Profibus DP V1 MCA101 130B1100 Profibus Communication Card A0 Card 130B1200 Danfoss inverter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: L’esperienza pratica con il modulo DPV1, come il VLT® Profibus DP V1 MCA101 130B1100, è estremamente positiva: garantisce stabilità, compatibilità e supporto tecnico, riducendo i tempi di fermo macchina e migliorando l’efficienza del sistema. J&&&n, ingegnere di automazione in un impianto di produzione di componenti per l’automotive, ha utilizzato il modulo DPV1 per 18 mesi in un sistema con 8 inverter Danfoss. Non ha riscontrato un solo guasto di comunicazione. Ha dichiarato: “Il modulo è silenzioso, robusto e non richiede manutenzione. Quando ho avuto un problema con un PLC, il supporto Danfoss mi ha aiutato a risolverlo in meno di 24 ore, grazie al numero di serie del modulo.” L’esperienza di J&&&n dimostra che il modulo DPV1 non è solo un componente, ma una soluzione affidabile per sistemi industriali critici.
