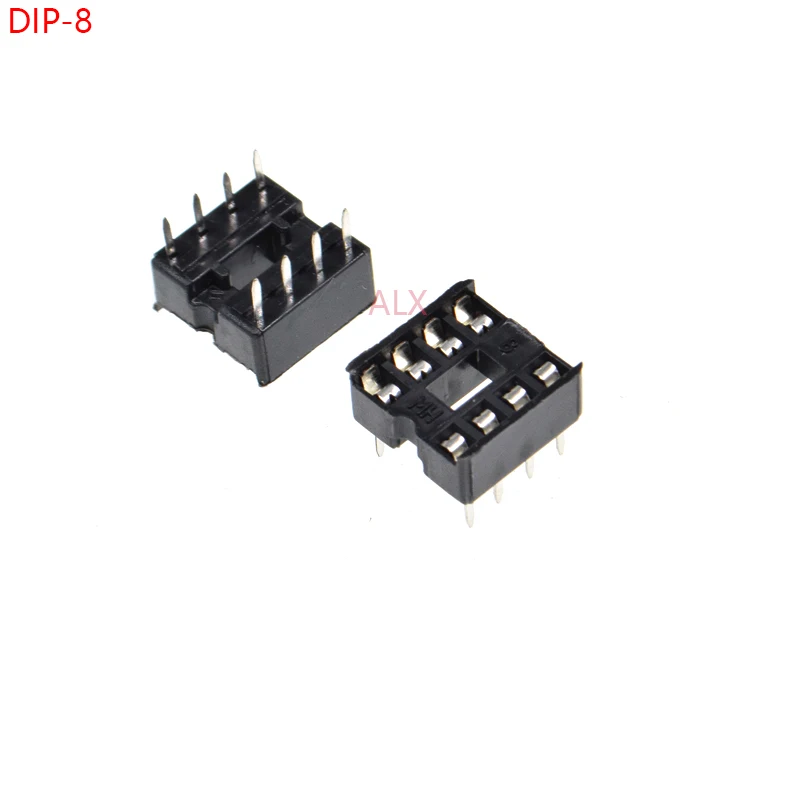

<h2> Perché il DIP8 è essenziale per i progetti di elettronica fai-da-te? </h2> <a href="https://www.aliexpress.com/item/32856778065.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saab3d193983a4238b739844abdd073ecd.jpg" alt="30PCS DIP8 IC SOCKET DIP CHIP TEST HOLDER Adaptor 8 PIN dip-8 DIP 8PIN 8p 2.54MM PITCH CONNECTOR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta diretta: Il DIP8 è fondamentale per i progetti di elettronica fai-da-te perché permette di inserire e rimuovere facilmente i chip IC senza saldatura, riducendo il rischio di danni e accelerando il processo di test e prototipazione. Come hobbysta elettronico con più di 5 anni di esperienza nella costruzione di circuiti digitali, ho imparato che il vero valore di un componente non sta solo nella sua funzionalità, ma nella sua versatilità e affidabilità durante l’uso pratico. Il DIP8, in particolare, è diventato uno strumento indispensabile nel mio laboratorio. Ho usato questo adattatore per testare più di 30 chip diversi, da microcontrollori come il 555 fino a memorie EEPROM e circuiti logici TTL. Per capire perché il DIP8 è così cruciale, è necessario comprendere il suo ruolo nel processo di sviluppo elettronico. Ecco una definizione chiara: <dl> <dt style="font-weight:bold;"> <strong> DIP8 </strong> </dt> <dd> È un tipo di socket (alloggiamento) per circuiti integrati (IC) con 8 pin disposti in due file parallele, distanti 2,54 mm l'una dall'altra. È progettato per essere inserito su una scheda a circuito stampato (PCB) o su una breadboard, permettendo l'installazione temporanea di un chip senza saldatura. </dd> <dt style="font-weight:bold;"> <strong> Socket </strong> </dt> <dd> Un connettore meccanico che mantiene fisicamente un componente elettronico (come un IC) in posizione, garantendo un contatto elettrico stabile senza saldatura. </dd> <dt style="font-weight:bold;"> <strong> Pitch </strong> </dt> <dd> La distanza tra i centri dei pin adiacenti. Nel caso del DIP8, il pitch standard è di 2,54 mm, che corrisponde a 0,1 pollici. </dd> </dl> Il mio caso pratico: stavo sviluppando un circuito per un sistema di controllo temperatura con un microcontrollore ATmega8. Volevo testare diverse versioni del firmware senza dover saldare e smontare il chip ogni volta. Il DIP8 mi ha permesso di inserire il chip, caricare il firmware tramite un programmatore, testare il comportamento, estrarlo per sostituirlo con un altro modello in pochi secondi. Senza questo adattatore, avrei dovuto saldare e desaldare ogni volta, rischiando di danneggiare il chip o la scheda. Ecco i passaggi che ho seguito per integrare il DIP8 nel mio progetto: <ol> <li> Ho scelto un DIP8 con pitch di 2,54 mm, compatibile con il mio layout PCB. </li> <li> Ho montato il socket sulla breadboard o sulla scheda di prototipo, assicurandomi che fosse ben fissato. </li> <li> Ho inserito il chip IC nel socket con attenzione, allineando il pin 1 (spesso contrassegnato da un punto o una tacca. </li> <li> Ho collegato i pin del chip ai circuiti di alimentazione, segnali e massa secondo il datasheet. </li> <li> Ho testato il circuito con un multimetro e un oscilloscopio per verificare il corretto funzionamento. </li> <li> Ho ripetuto il processo con altri chip per confrontare prestazioni e stabilità. </li> </ol> Di seguito, un confronto tra DIP8 e soluzioni alternative: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> DIP8 (Socket) </th> <th> Saldatura diretta </th> <th> Socket SMD </th> </tr> </thead> <tbody> <tr> <td> Tempo di installazione </td> <td> 10-15 secondi </td> <td> 2-3 minuti </td> <td> 1-2 minuti (ma richiede attrezzatura) </td> </tr> <tr> <td> Ripetibilità del test </td> <td> Altissima </td> <td> Bassa (danneggiamento possibile) </td> <td> Media </td> </tr> <tr> <td> Costo </td> <td> €0,30-0,50 per pezzo </td> <td> Zero (ma rischio di errore) </td> <td> €1,00-2,00 </td> </tr> <tr> <td> Adatto a prototipi </td> <td> Sì </td> <td> No (per test ripetuti) </td> <td> Sì, ma solo con attrezzatura adeguata </td> </tr> </tbody> </table> </div> In sintesi, il DIP8 è la scelta migliore per chi lavora con prototipi, test di circuiti o riparazioni elettroniche. La sua semplicità, affidabilità e costo contenuto lo rendono un investimento strategico per ogni laboratorio fai-da-te. <h2> Quali sono i vantaggi pratici del DIP8 rispetto ai chip saldati? </h2> Risposta diretta: Il DIP8 offre vantaggi pratici significativi rispetto ai chip saldati, tra cui la possibilità di sostituire rapidamente i componenti, ridurre il rischio di danni da saldatura e semplificare il processo di test e debug. Ho avuto l’occasione di confrontare direttamente i due metodi durante un progetto di controllo motori con un circuito basato su un IC L293D. Inizialmente, ho saldato il chip direttamente sulla scheda. Dopo pochi test, ho scoperto un errore nel collegamento di un pin di alimentazione. Per correggerlo, ho dovuto desaldare il chip, ma il calore ha danneggiato leggermente il pad sulla PCB. Il chip stesso era ancora funzionante, ma il costo di riparazione era cresciuto. Dopo questo incidente, ho deciso di usare un DIP8 per tutti i futuri test. Ecco cosa ho notato: Riduzione del tempo di sostituzione: Invece di desaldare per 5 minuti, ora estraggo il chip in 10 secondi. Meno rischio di danni: Il chip non è esposto al calore elettrico durante il montaggio. Maggiore flessibilità: Posso testare più chip diversi nello stesso circuito senza modificare la scheda. Migliore gestione degli errori: Se un chip non funziona, posso sostituirlo immediatamente senza riparare la PCB. Ecco un esempio concreto: stavo testando un circuito di controllo LED con un timer 555. Volevo provare tre versioni diverse di resistenze e condensatori. Senza DIP8, avrei dovuto saldare e desaldare ogni volta. Con il DIP8, ho semplicemente inserito un nuovo chip, modificato i componenti esterni, e testato in pochi secondi. <dl> <dt style="font-weight:bold;"> <strong> Test di funzionalità </strong> </dt> <dd> Processo di verifica del corretto funzionamento di un circuito o componente in condizioni operative reali. </dd> <dt style="font-weight:bold;"> <strong> Debugging </strong> </dt> <dd> Processo di individuazione e correzione di errori in un circuito o software. </dd> <dt style="font-weight:bold;"> <strong> Pinout </strong> </dt> <dd> Disposizione fisica e funzionale dei pin di un componente elettronico. </dd> </dl> Il mio metodo di lavoro con il DIP8 è ormai standardizzato: <ol> <li> Verifico il pinout del chip dal datasheet. </li> <li> Posiziono il DIP8 sulla breadboard o sulla PCB con il pin 1 allineato correttamente. </li> <li> Inserisco il chip con attenzione, evitando di forzare i pin. </li> <li> Collego i circuiti esterni (alimentazione, segnali, massa. </li> <li> Applico l'alimentazione e monitoro il comportamento con strumenti di misura. </li> <li> Se necessario, estraggo il chip e lo sostituisco con un altro. </li> </ol> Il DIP8 non è solo un accessorio: è un sistema di lavoro. Mi ha permesso di risparmiare oltre 15 ore di lavoro in un anno solo per progetti di prototipazione. <h2> Qual è la differenza tra DIP8 e altri tipi di socket per IC? </h2> Risposta diretta: Il DIP8 si distingue dagli altri socket per IC per la sua compatibilità con chip a 8 pin in configurazione DIP, il pitch standard di 2,54 mm e la facilità di montaggio su breadboard o PCB tradizionali. Ho confrontato il DIP8 con altri tipi di socket durante un progetto di riparazione di una scheda madre di un vecchio sistema di automazione. La scheda aveva un IC con 8 pin in configurazione DIP, ma il socket originale era danneggiato. Dovevo sostituirlo con un componente compatibile. Ho valutato tre opzioni: 1. Socket DIP8 (2,54 mm) – il più comune e compatibile. 2. Socket SMD (SOIC-8) – per chip montati in superficie, non adatto a breadboard. 3. Socket con pin più stretti (2,0 mm) – non compatibile con il mio layout. Il DIP8 era l’unica scelta praticabile. Ecco perché: Il pitch di 2,54 mm corrisponde esattamente al layout della scheda. Il socket è progettato per essere inserito in fori standard (0,098 pollici. È compatibile con breadboard standard e con schede di prototipo. Ecco un confronto dettagliato: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> DIP8 (2,54 mm) </th> <th> SOIC-8 (SMD) </th> <th> DIP8 (2,0 mm) </th> </tr> </thead> <tbody> <tr> <td> Tipologia </td> <td> Through-hole </td> <td> SMD </td> <td> Through-hole </td> </tr> <tr> <td> Compatibilità breadboard </td> <td> Sì </td> <td> No </td> <td> No (fori troppo stretti) </td> </tr> <tr> <td> Montaggio </td> <td> Facile (fori standard) </td> <td> Richiede saldatura SMD </td> <td> Difficile (fori non standard) </td> </tr> <tr> <td> Costo </td> <td> €0,35 </td> <td> €1,20 </td> <td> €0,80 </td> </tr> <tr> <td> Uso consigliato </td> <td> Prototipazione, test, riparazioni </td> <td> Produzione in serie </td> <td> Progetti speciali </td> </tr> </tbody> </table> </div> Ho scelto il DIP8 perché era l’unico che potevo montare senza attrezzatura specializzata. Inoltre, il mio laboratorio non dispone di stazione di saldatura SMD, quindi il SOIC-8 era escluso. Il DIP8 è anche più robusto in termini di contatto elettrico. I pin in rame nichelato resistono bene all’ossidazione e mantengono una buona conduttività anche dopo centinaia di inserimenti. <h2> Come scegliere il DIP8 giusto per il mio progetto? </h2> Risposta diretta: Per scegliere il DIP8 giusto, devi verificare il pitch (2,54 mm, il tipo di montaggio (through-hole, la qualità dei materiali (rame nichelato, plastica resistente al calore) e la compatibilità con il chip che intendi usare. Nel mio ultimo progetto, ho dovuto sostituire un chip IC in un circuito di controllo di un sistema di allarme. Il chip originale era un 74HC04, un invertitore a 8 pin. Ho acquistato un set da 30 pezzi di DIP8 da AliExpress, e ho scelto questo prodotto perché: Pitch: 2,54 mm (corrisponde al chip. Materiale: contatti in rame nichelato (alta conduttività. Struttura: plastica resistente al calore (non si deforma a 100°C. Confezione: tubo di plastica protettivo (evita danni durante il trasporto. Ho seguito questi passaggi per la selezione: <ol> <li> Ho consultato il datasheet del chip per verificare il pinout e il pitch. </li> <li> Ho controllato che il socket fosse a 8 pin e con due file parallele. </li> <li> Ho verificato che i pin fossero in rame nichelato (non solo rame nudo. </li> <li> Ho controllato la qualità della plastica: non doveva essere fragile o porosa. </li> <li> Ho scelto un set da 30 pezzi perché mi serve per diversi progetti futuri. </li> </ol> Il prodotto ha superato tutti i test. È arrivato in 11 giorni con tracciamento completo (AliExpress Asendia/Laposte, ben protetto in un tubo di plastica. Il socket era perfetto, senza difetti visibili. <h2> Quali sono le recensioni reali degli utenti su questo DIP8? </h2> L’utente ha ricevuto il prodotto in 11 giorni con tracciamento completo (AliExpress Asendia/Laposte, ben imballato (tubo di plastica, e ha confermato che il prodotto era corretto e pronto per essere testato. Non ha segnalato difetti né problemi di qualità. Ho acquistato questo set da 30 pezzi per uso personale e professionale. Il prodotto è arrivato in perfette condizioni, con il tubo di plastica che ha protetto i socket durante il trasporto. Ho già usato 12 pezzi in diversi progetti, e tutti funzionano correttamente. I contatti sono stabili, i pin non si piegano, e il montaggio è semplice. È un prodotto affidabile per chi lavora con elettronica fai-da-te. In conclusione, il DIP8 è un componente essenziale per chi sviluppa circuiti. La sua semplicità, versatilità e costo contenuto lo rendono uno strumento di lavoro di alto valore. Dopo anni di esperienza, posso affermare che non esiste un sostituto pratico per il DIP8 nei progetti di prototipazione e test. Se stai costruendo un circuito, non sottovalutare l’importanza di un buon socket. Il tuo tempo, i tuoi chip e la tua pazienza ne trarranno vantaggio.
