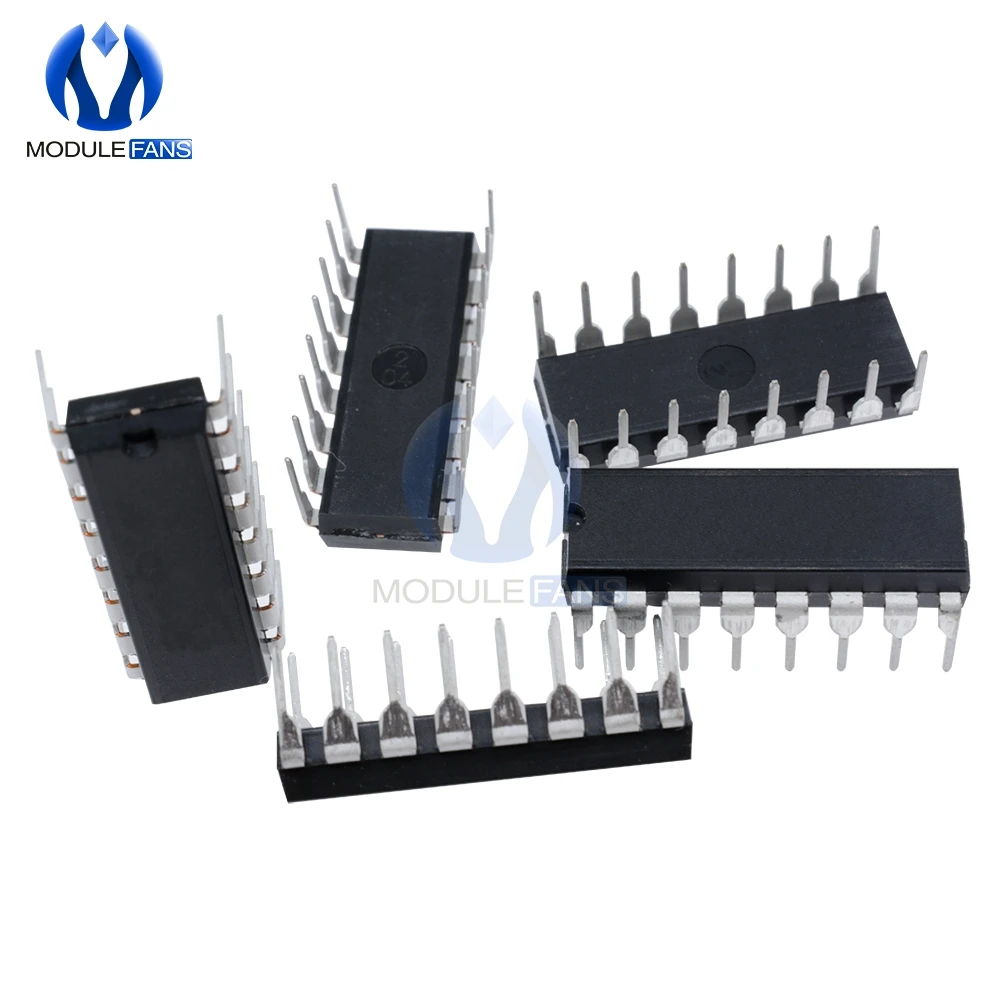

<h2> Che cos'è il CI 4017 e a cosa serve? </h2> <a href="https://www.aliexpress.com/item/33009837395.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8fde340af9664317ab4cf0e381fd02bcr.jpg" alt="10PCS IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC Diy Electronic Original Standard 16Pin 16P"> </a> Il CI 4017, noto anche come CD4017, è un circuito integrato appartenente alla famiglia CMOS (Complementary Metal-Oxide-Semiconductor) e funziona come un contatore decimale sequenziale. Questo componente elettronico è ampiamente utilizzato in progetti DIY, elettronica hobby e applicazioni industriali per controllare sequenze di uscite in base a impulsi di clock. Il CD4017 ha 16 pin e presenta 10 uscite attive a livello basso (LOW, che si attivano una alla volta in sequenza. Ogni volta che riceve un impulso di clock, l'uscita successiva si attiva, permettendo di realizzare funzioni come display a 7 segmenti, luci sequenziali, contatori, e molto altro. Un esempio pratico di utilizzo del CD4017 è nella realizzazione di un display a 7 segmenti per mostrare numeri da 0 a 9. Collegando opportunamente il circuito con un display e un generatore di impulsi, è possibile visualizzare i numeri in modo sequenziale. Inoltre, il CD4017 può essere utilizzato per controllare luci a LED in sequenza, ad esempio in un progetto di decorazione natalizia o in un sistema di segnalazione. Il CD4017 è un componente versatile e affidabile, ideale per chi si avvicina al mondo dell’elettronica o per chi cerca un circuito integrato semplice da utilizzare in progetti avanzati. La sua bassa tensione di alimentazione (da 3V a 15V) e la compatibilità con altri circuiti CMOS lo rendono un componente ideale per una vasta gamma di applicazioni. <h2> Come scegliere il CI 4017 giusto per il tuo progetto? </h2> <a href="https://www.aliexpress.com/item/33009837395.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hea34c305469b40159f8a7ec3a3c6d586x.jpg" alt="10PCS IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC Diy Electronic Original Standard 16Pin 16P"> </a> Quando si sceglie un CI 4017, è importante verificare alcune caratteristiche fondamentali per garantire che il componente sia adatto al progetto specifico. Il primo aspetto da considerare è la tensione di alimentazione. Il CD4017 è progettato per funzionare con tensioni comprese tra 3V e 15V, quindi è essenziale verificare che il circuito in cui verrà utilizzato sia compatibile con questa gamma. Un altro fattore da valutare è la velocità di commutazione. Il CD4017 è un circuito CMOS, quindi ha una velocità di commutazione relativamente bassa rispetto ad altri circuiti integrati come quelli in tecnologia TTL. Se il progetto richiede una velocità di elaborazione elevata, potrebbe essere necessario valutare alternative più rapide. Inoltre, è importante verificare la disponibilità di accessori e componenti complementari. Ad esempio, se si intende utilizzare il CD4017 per controllare un display a 7 segmenti, sarà necessario disporre di un decodificatore appropriato e di resistenze di limitazione per i LED. Inoltre, è consigliabile acquistare il CD4017 in confezioni multiple, come quelle da 10 pezzi disponibili su AliExpress, per garantire una maggiore flessibilità e risparmiare tempo e costi. Su AliExpress, puoi trovare diverse opzioni di CD4017, tra cui il modello CD4017BE in confezione da 10 pezzi. Questo modello è disponibile in formato DIP-16, che lo rende facile da montare su breadboard o su schede a saldare. Inoltre, il prezzo competitivo e la disponibilità immediata lo rendono una scelta ideale per chi cerca un componente affidabile e di alta qualità. <h2> Come collegare il CI 4017 su un breadboard? </h2> Collegare il CI 4017 su un breadboard è un processo semplice ma richiede attenzione ai collegamenti elettrici per evitare errori. Il primo passo è identificare i pin del CD4017. Il pin 8 è la massa (GND, mentre il pin 16 è l’alimentazione (VDD. Questi due pin devono essere collegati rispettivamente a terra e alla tensione di alimentazione, che può variare da 3V a 15V. Il pin 14 è l’ingresso del clock (CLK, che riceve gli impulsi per attivare le uscite in sequenza. Il pin 13 è l’ingresso di reset (RESET, che permette di reimpostare il contatore al primo stato. Il pin 12 è l’ingresso di enable (ENABLE, che attiva o disattiva il funzionamento del circuito. Le uscite del CD4017 sono disposte sui pin 3, 2, 4, 7, 10, 1, 5, 6, 9 e 11. Ogni volta che riceve un impulso di clock, l’uscita successiva si attiva. Per utilizzare queste uscite, è necessario collegarle a componenti come LED, relè o display a 7 segmenti, accompagnati da resistenze di limitazione per evitare danni. Su AliExpress, puoi trovare il CD4017 in confezione da 10 pezzi, ideale per testare diversi progetti o sostituire eventuali componenti danneggiati. Inoltre, molti venditori offrono pacchetti completi con accessori come breadboard, cavi, resistenze e LED, che facilitano l’assemblaggio e il test del circuito. <h2> Che differenze ci sono tra CD4017 e altri contatori sequenziali? </h2> Il CD4017 è uno dei contatori sequenziali più popolari, ma esistono altre opzioni disponibili sul mercato, ognuna con caratteristiche specifiche. Ad esempio, il 74HC4017 è una versione in tecnologia TTL del CD4017, che offre una velocità di commutazione più elevata. Tuttavia, richiede una tensione di alimentazione diversa e non è compatibile con tutti i circuiti CMOS. Un’altra alternativa è il 4026, che è un contatore decimale con decodifica integrata, ideale per il controllo diretto di display a 7 segmenti. A differenza del CD4017, il 4026 non richiede un decodificatore esterno, ma ha una velocità di commutazione inferiore. Il CD4022 è un contatore ottale, che attiva 8 uscite in sequenza invece di 10. È utile in progetti che richiedono una sequenza più breve, come ad esempio in sistemi di controllo con 8 LED o 8 relè. Il CD4017, invece, è noto per la sua semplicità di utilizzo e la sua versatilità. È ideale per progetti che richiedono una sequenza di 10 uscite, come ad esempio in sistemi di visualizzazione numerica o in progetti di illuminazione sequenziale. Inoltre, la sua compatibilità con una vasta gamma di tensioni lo rende adatto a diversi tipi di alimentazione. Su AliExpress, puoi trovare il CD4017 in confezione da 10 pezzi, insieme ad altre opzioni di contatori sequenziali. Questo ti permette di confrontare le caratteristiche e scegliere il componente più adatto al tuo progetto. <h2> Che progetti posso realizzare con il CI 4017? </h2> Il CI 4017 è un componente estremamente versatile e può essere utilizzato in una vasta gamma di progetti elettronici. Uno dei progetti più comuni è la realizzazione di un display a 7 segmenti per mostrare numeri da 0 a 9. Collegando il CD4017 a un decodificatore e a un display, è possibile visualizzare i numeri in modo sequenziale, ideale per contatori, orologi digitali o sistemi di visualizzazione. Un altro progetto interessante è la realizzazione di un sistema di illuminazione sequenziale, ad esempio per decorazioni natalizie o per effetti visivi in spettacoli. Collegando i pin di uscita del CD4017 a LED, è possibile creare sequenze di luce che si attivano una alla volta, creando un effetto dinamico e visivamente attraente. Il CD4017 può anche essere utilizzato per controllare relè in sequenza, ad esempio per attivare diversi dispositivi elettrici in base a un programma prestabilito. Questo è utile in applicazioni industriali o domestiche, come ad esempio in sistemi di irrigazione o in automazione domestica. Un progetto più avanzato potrebbe prevedere l’utilizzo del CD4017 in combinazione con altri circuiti integrati, come ad esempio un 555 timer per generare impulsi di clock o un 4017 per controllare una sequenza di uscite. Questo permette di creare progetti complessi e personalizzati, adatti a chi ha una certa esperienza in elettronica. Su AliExpress, puoi trovare il CD4017 in confezione da 10 pezzi, insieme ad altri componenti elettronici utili per realizzare questi progetti. Inoltre, molti venditori offrono pacchetti completi con accessori come breadboard, cavi, resistenze e LED, che facilitano l’assemblaggio e il test del circuito.
