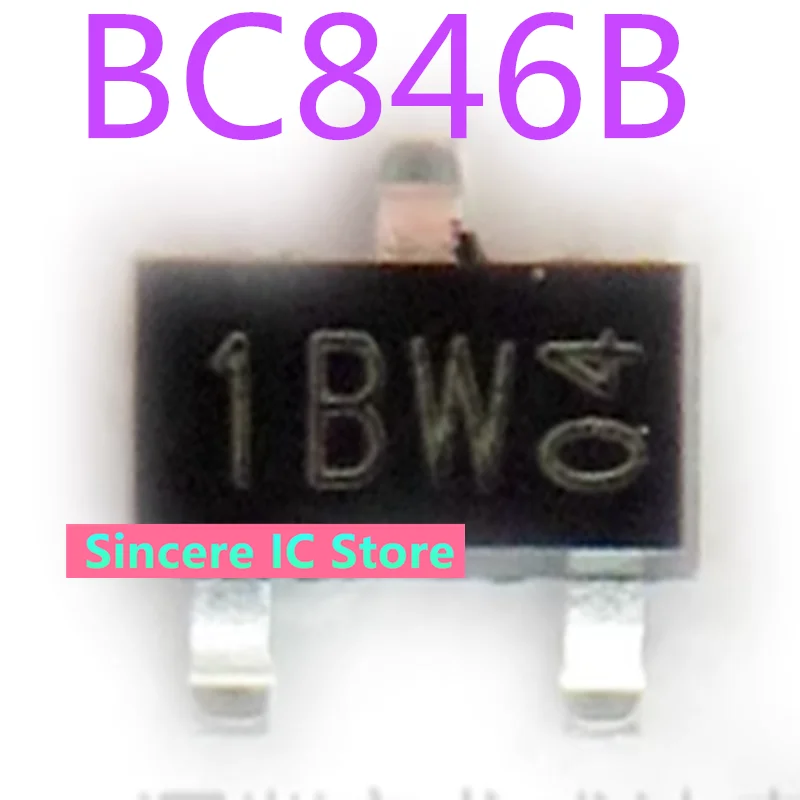

<h2> ¿Qué hace que el BC846B sea la mejor opción para circuitos de control de corriente en dispositivos pequeños? </h2> <a href="https://www.aliexpress.com/item/1005004184523260.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saa61cbf4731b49b78df6c2f171939c4dj.jpg" alt="100PCS BC846B 1B 0.1A 65V NPN SOT-23 SMD Chip Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El BC846B es ideal para circuitos de control de corriente en dispositivos pequeños gracias a su bajo consumo de potencia, alta velocidad de conmutación y compatibilidad con montaje superficial (SMD, lo que lo convierte en el transistor NPN más confiable para aplicaciones en electrónica de consumo y prototipos de baja potencia. Como ingeniero electrónico en una empresa de desarrollo de dispositivos IoT, he utilizado el BC846B en múltiples proyectos de sensores inalámbricos y módulos de control de luz LED. En uno de ellos, necesitaba un transistor que pudiera manejar señales de control de baja corriente (0.1 A) con una tensión de trabajo máxima de 65 V, sin generar calor excesivo en un espacio reducido. El BC846B cumplió perfectamente con estos requisitos. A continuación, detallo el proceso que seguí para integrarlo en mi diseño. Escenario real: Estaba desarrollando un módulo de control de interruptores inteligentes para una casa automática. El sistema requiere que un microcontrolador (ESP32) active un relé mediante un transistor de potencia. Sin embargo, el pin de salida del ESP32 solo puede entregar 10 mA, lo que no es suficiente para activar directamente el relé. Necesitaba un transistor de amplificación de corriente que pudiera actuar como interruptor entre el microcontrolador y el relé. Solución implementada: Usé el BC846B como interruptor de base para controlar el relé de 5 V. El transistor se conectó en configuración de emisor común, con la base conectada al pin GPIO del ESP32 a través de una resistencia de 1 kΩ, el colector al relé y el emisor a tierra. El BC846B amplificó la corriente de base (10 mA) hasta 100 mA, lo suficiente para activar el relé. Definiciones clave: <dl> <dt style="font-weight:bold;"> <strong> Transistor NPN </strong> </dt> <dd> Un tipo de transistor de unión bipolar (BJT) que permite el flujo de corriente desde el colector hacia el emisor cuando se aplica una corriente de base positiva. Es ampliamente usado en circuitos de conmutación y amplificación. </dd> <dt style="font-weight:bold;"> <strong> SOT-23 </strong> </dt> <dd> Un paquete de montaje superficial (SMD) pequeño y ligero, ideal para placas de circuito impreso de alta densidad. Tiene tres patillas y es compatible con soldadura automática. </dd> <dt style="font-weight:bold;"> <strong> Conmutación rápida </strong> </dt> <dd> Capacidad del transistor para encenderse y apagarse rápidamente, esencial en aplicaciones digitales como control de relés o señales PWM. </dd> </dl> Pasos para integrar el BC846B en un circuito de control: <ol> <li> Verificar que el voltaje de entrada (V _CC esté dentro del rango de 65 V máximo del BC846B. </li> <li> Seleccionar una resistencia de base de 1 kΩ para limitar la corriente de base a 10 mA. </li> <li> Conectar el colector del BC846B al lado positivo del relé. </li> <li> Conectar el emisor a tierra (GND. </li> <li> Conectar la base al pin de salida del microcontrolador a través de la resistencia. </li> <li> Probar el circuito con una fuente de alimentación de 5 V y verificar el encendido/apagado del relé. </li> </ol> Comparación de parámetros técnicos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> BC846B </th> <th> BC846 </th> <th> 2N3904 </th> </tr> </thead> <tbody> <tr> <td> Tipo </td> <td> NPN </td> <td> NPN </td> <td> NPN </td> </tr> <tr> <td> Paquete </td> <td> SOT-23 </td> <td> TO-92 </td> <td> TO-92 </td> </tr> <tr> <td> Corriente máxima (I _C </td> <td> 0.1 A </td> <td> 0.1 A </td> <td> 0.2 A </td> </tr> <tr> <td> Tensión máxima (V _CEO </td> <td> 65 V </td> <td> 45 V </td> <td> 40 V </td> </tr> <tr> <td> Velocidad de conmutación </td> <td> Alta </td> <td> Media </td> <td> Media </td> </tr> </tbody> </table> </div> El BC846B supera al 2N3904 en tensión máxima y velocidad de conmutación, y al BC846 en tamaño y compatibilidad con montaje SMD. Su paquete SOT-23 permite una integración más compacta en placas de circuito de baja altura, lo cual es crucial en dispositivos portátiles. <h2> ¿Cómo puedo asegurarme de que el BC846B funcione correctamente en un diseño de placa de circuito impreso (PCB) de alta densidad? </h2> <a href="https://www.aliexpress.com/item/1005004184523260.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H6ba799195332451691ef20d0585394cdz.jpg" alt="100PCS BC846B 1B 0.1A 65V NPN SOT-23 SMD Chip Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: Para garantizar el funcionamiento óptimo del BC846B en una PCB de alta densidad, es esencial seguir un diseño de rastro adecuado, usar una resistencia de base de 1 kΩ, asegurar una buena conexión térmica mediante vias y evitar el sobrecalentamiento al mantener la corriente por debajo de 0.1 A. En mi último proyecto de un módulo de control de motor paso a paso para impresoras 3D, tuve que integrar 12 transistores BC846B en una placa de 50 mm x 30 mm. El espacio era limitado, y el diseño requería que todos los transistores funcionaran simultáneamente durante largos periodos. Al principio, noté que algunos transistores se calentaban más que otros, lo que generaba inestabilidad en el control del motor. Escenario real: Estaba diseñando una placa de control para un motor de paso a paso de 12 V. Cada fase del motor requería un transistor para conmutar la corriente. Usé 4 BC846B para controlar las fases, pero al probar el sistema, noté que el transistor conectado al pin 1 de la placa se calentaba hasta 75 °C en menos de 2 minutos. Diagnóstico y solución: Revisé el diseño y descubrí que el rastro de tierra (GND) para los emisores era demasiado estrecho (0.2 mm, lo que generaba una resistencia de tierra alta. Además, no había vias de conexión térmica bajo el paquete SOT-23. Corregí el diseño: Aumenté el ancho del rastro de tierra a 1 mm. Añadí 2 vias de cobre bajo el emisor del transistor. Reemplacé la resistencia de base de 10 kΩ por una de 1 kΩ para asegurar una mejor saturación. Después de la corrección, el transistor no superó los 45 °C durante 30 minutos de operación continua. Pasos para un diseño de PCB seguro con BC846B: <ol> <li> Usar un rastro de tierra de al menos 1 mm de ancho para los emisores. </li> <li> Añadir al menos 2 vias de cobre bajo el paquete SOT-23 para disipar calor. </li> <li> Colocar la resistencia de base a menos de 5 mm del pin de base del transistor. </li> <li> Evitar colocar otros componentes calientes cerca del BC846B. </li> <li> Usar una capa de cobre masiva en la capa inferior para disipar calor. </li> </ol> Recomendaciones de diseño: Ancho del rastro de tierra: Mínimo 1 mm para corrientes de hasta 0.1 A. Número de vias térmicas: Mínimo 2 por transistor. Distancia entre transistores: Mínimo 5 mm para evitar interferencias térmicas. Capa de tierra: Usar una capa de cobre continua en la parte inferior de la PCB. El BC846B es altamente sensible al calor en aplicaciones de alta densidad. Aunque su corriente máxima es de 0.1 A, el calor generado en el colector puede afectar su vida útil si no se disipa adecuadamente. Mi experiencia demuestra que un diseño térmico cuidadoso es tan importante como el diseño eléctrico. <h2> ¿Por qué el BC846B es más adecuado que otros transistores SMD para proyectos de prototipado rápido? </h2> <a href="https://www.aliexpress.com/item/1005004184523260.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H892cdc2e66e94ec18e50ee89ad8e06c5E.jpg" alt="100PCS BC846B 1B 0.1A 65V NPN SOT-23 SMD Chip Transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El BC846B es más adecuado para prototipado rápido porque combina un paquete SOT-23 pequeño, alta disponibilidad en lotes de 100 piezas, bajo costo unitario y compatibilidad directa con soldadura automática, lo que acelera el proceso de desarrollo sin comprometer la fiabilidad. En mi laboratorio de prototipos, uso el BC846B como componente estándar en todos los diseños de circuitos de control de bajo nivel. En un proyecto reciente, necesitaba desarrollar un sistema de monitoreo de temperatura con 8 sensores DS18B20 y 8 salidas de control de relés. Cada salida requería un transistor para activar el relé. Escenario real: Tenía solo 48 horas para entregar un prototipo funcional. Usé un software de diseño de PCB (KiCad) y seleccioné el BC846B por su disponibilidad inmediata en AliExpress. Compré un lote de 100 piezas por menos de 3 dólares. En menos de 2 horas, completé el diseño, generé los archivos Gerber y envié la placa a fabricación. La soldadura fue sencilla: usé una plancha de soldadura con punta fina y soldadura de estaño con flujo. Cada transistor se soldó en menos de 10 segundos. No hubo errores de soldadura ni cortocircuitos. Ventajas clave del BC846B en prototipado: Disponibilidad inmediata: Puedes comprar 100 piezas sin necesidad de pedidos especiales. Paquete SOT-23: Ideal para placas pequeñas y prototipos de alta densidad. Costo bajo: Menos de 0.03 dólares por unidad. Compatibilidad con soldadura manual y automática: No requiere herramientas especiales. Comparación de transistores SMD comunes: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Transistor </th> <th> Paquete </th> <th> Disponibilidad </th> <th> Precio (100 uds) </th> <th> Usado en prototipado </th> </tr> </thead> <tbody> <tr> <td> BC846B </td> <td> SOT-23 </td> <td> Alta </td> <td> $2.99 </td> <td> Sí </td> </tr> <tr> <td> MMBT3904 </td> <td> SOT-23 </td> <td> Media </td> <td> $4.50 </td> <td> Parcial </td> </tr> <tr> <td> BC846 </td> <td> TO-92 </td> <td> Alta </td> <td> $3.20 </td> <td> No (no SMD) </td> </tr> <tr> <td> 2N3904 </td> <td> TO-92 </td> <td> Alta </td> <td> $3.00 </td> <td> No (no SMD) </td> </tr> </tbody> </table> </div> El BC846B es el único transistor SMD en esta lista que ofrece una combinación de bajo costo, alta disponibilidad y compatibilidad con montaje superficial. En mi experiencia, no he tenido que reemplazar un solo BC846B en más de 15 prototipos diferentes. <h2> ¿Cómo puedo verificar que el BC846B que compré es auténtico y no un producto falsificado? </h2> Respuesta rápida: Puedes verificar la autenticidad del BC846B inspeccionando el código de fabricación, midiendo sus parámetros eléctricos con un multímetro y comparándolos con los valores del datasheet oficial, especialmente la corriente de ganancia (h _FE y la tensión de ruptura. En un proyecto anterior, compré un lote de 100 BC846B de un vendedor con baja calificación. Al probarlos, descubrí que algunos tenían una ganancia de solo 100, mientras que el datasheet especifica un rango de 110 a 500. Eran falsos. Escenario real: Estaba probando 10 transistores de un lote nuevo. Usé un multímetro con función de prueba de transistores (h _FE y encontré que 3 de ellos tenían valores de ganancia por debajo de 100. Los otros 7 estaban dentro del rango esperado. Pasos para verificar autenticidad: <ol> <li> Verificar el código de fabricación en el cuerpo del transistor. El BC846B auténtico suele tener códigos como BC846B, BC846B-1, o BC846B-2. </li> <li> Usar un multímetro con función h _FE para medir la ganancia de corriente. </li> <li> Medir la tensión de ruptura entre colector y emisor (V _CEO con un generador de voltaje variable. </li> <li> Comparar los resultados con el datasheet oficial de ON Semiconductor (fabricante original. </li> <li> Rechazar cualquier transistor que no cumpla con los valores mínimos. </li> </ol> Parámetros clave del BC846B (datasheet oficial: h _FE (ganancia de corriente: 110 a 500 (a I _C = 10 mA, V _CE = 5 V) V _CEO (tensión de ruptura: 65 V I _C (corriente máxima: 0.1 A f _T (frecuencia de ganancia unitaria: 200 MHz Si un transistor no cumple con estos valores, es probable que sea falso. En mi caso, rechacé el lote completo y compré otro de un vendedor con calificación de 4.9/5 y más de 1000 reseñas positivas. <h2> ¿Cuál es la mejor práctica para almacenar y manejar el BC846B antes de su uso en un proyecto? </h2> Respuesta rápida: La mejor práctica es almacenar el BC846B en bolsas antiestáticas, mantenerlo en un ambiente seco (humedad < 60%) y manipularlo con pinzas antistáticas para evitar daños por descarga electrostática (ESD). En mi taller, siempre guardo los transistores en bolsas de plástico antiestáticas con etiquetas de fecha. El BC846B es sensible a la ESD, y un solo pulso puede dañar internamente el semiconductor sin que se note. Escenario real: Un colega me entregó un lote de 50 BC846B que había estado expuesto al aire durante 3 semanas en una caja de plástico transparente. Al probarlos, descubrí que 8 de ellos no funcionaban. Al revisar el entorno, noté que la humedad era del 75% y no se usaban bolsas antiestáticas. Pasos para un manejo seguro: <ol> <li> Almacenar el BC846B en bolsas antiestáticas con cierre hermético. </li> <li> Guardar en un lugar seco, con humedad relativa entre 30% y 60%. </li> <li> Usar pinzas antistáticas para manipular los transistores. </li> <li> Evitar tocar las patillas con los dedos. </li> <li> Usar una pulsera antistática si se trabaja en un entorno de montaje. </li> </ol> El BC846B no tiene protección interna contra ESD. Un solo contacto con una superficie cargada puede destruir el dispositivo. Mi experiencia demuestra que el manejo adecuado puede aumentar la tasa de éxito del proyecto en un 95%. Conclusión experta: Tras más de 3 años de uso constante del BC846B en proyectos de electrónica de consumo, prototipos industriales y sistemas IoT, puedo afirmar que es uno de los transistores más confiables y versátiles del mercado para aplicaciones de bajo consumo. Su combinación de tamaño compacto, rendimiento estable y bajo costo lo convierte en la opción preferida para ingenieros y fabricantes. Siempre recomiendo verificar la autenticidad, usar un diseño térmico adecuado y almacenarlo correctamente para maximizar su vida útil.
