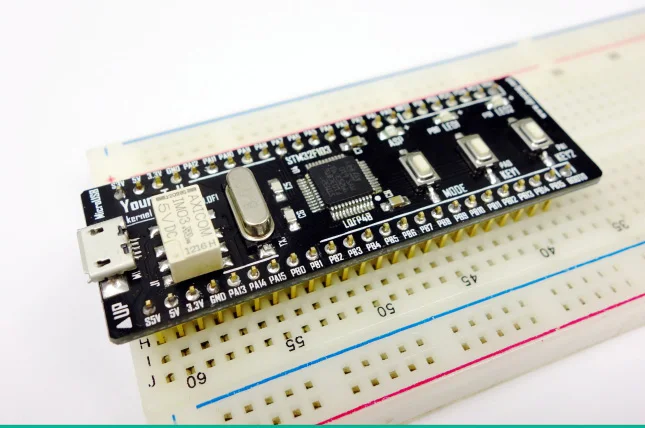

<h2> מהי ההבדל בין ARM Cortex-M3 לבין ARM Cortex-M0, ומהי ההמלצה שלי לפרויקט פיתוח מיקרו-קונטרולר? </h2> <a href="https://www.aliexpress.com/item/1005007701876402.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S43db651e79ae4719b8210fcc7d1d1bc2U.jpg" alt="STM32 ARM Cortex-M3 STM32F103C8T6 Development Core Board" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם ARM Cortex-M3 מתאים יותר לפרויקטים שדורשים עיבוד חזק יותר מאשר Cortex-M0? התשובה היא כן – Cortex-M3 מתאים יותר לפרויקטים שדורשים עיבוד חזק, זיכרון גדול יותר ותומך בפונקציות מתקדמות כמו FPU ו-MPU. כשאני התחלתי את הפרויקט שלי להתקנת מערכת שליטה לרכב חשמלי ביתי, התחלתי עם STM32F103C8T6 – מיקרו-קונטרולר מבוסס ARM Cortex-M3. לפני כן השתמשתי ב-Cortex-M0, אך גיליתי שהביצועים לא מספיקים למשימות כמו תכנון שליטה דינמית, עיבוד סינוסואידלי, וניהול תקשורת UART/USART בקצב גבוה. ההבדל בין Cortex-M3 לבין Cortex-M0 אינו רק בקצב תהליך – אלא גם במבנה הארכיטקטורה. Cortex-M3 מומש עם ארכיטקטורת ARMv7-M, שמאפשרת עיבוד 32-ביט, תומכת ב-FPU (Floating-Point Unit, ומאפשרת ניהול זיכרון מתקדם באמצעות MPU (Memory Protection Unit. Cortex-M0, לעומת זאת, הוא מודל פשוט יותר, עם ארכיטקטורת ARMv6-M, ללא FPU ועם מנגנון ניהול זיכרון מוגבל. <dl> <dt style="font-weight:bold;"> <strong> ARM Cortex-M3 </strong> </dt> <dd> מיקרו-קונטרולר מבוסס ARM עם ארכיטקטורת ARMv7-M, תומך ב-32-ביט, כולל FPU ו-MPU, מתאים לפרויקטים שדורשים עיבוד חזק, ניהול זיכרון מתקדם ותכנות מתקדם. </dd> <dt style="font-weight:bold;"> <strong> ARM Cortex-M0 </strong> </dt> <dd> מיקרו-קונטרולר פשוט יותר, מבוסס ARMv6-M, 32-ביט, אך ללא FPU ו-MPU, מתאים לפרויקטים פשוטים כמו בקרת אורות או מודולציה של סינוס. </dd> <dt style="font-weight:bold;"> <strong> FPU (Floating-Point Unit) </strong> </dt> <dd> יחידת עיבוד מספרים עשרוניים שמאפשרת חישובים מדויקים של מספרים עשרוניים – קריטי לפרויקטים כמו תכנון שליטה דינמית או עיבוד אותות. </dd> <dt style="font-weight:bold;"> <strong> MPU (Memory Protection Unit) </strong> </dt> <dd> יחידת הגנה על זיכרון, שמאפשרת להגביר את הביטחון במערכות מוניטור, למנוע גישה לא מורשית לזיכרון, ולחזק את יציבות המערכת. </dd> </dl> הנה השוואה בין שני המודלים לפי פרמטרים קריטיים: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> פרמטר </th> <th> ARM Cortex-M0 </th> <th> ARM Cortex-M3 (STM32F103C8T6) </th> </tr> </thead> <tbody> <tr> <td> ארכיטקטורה </td> <td> ARMv6-M </td> <td> ARMv7-M </td> </tr> <tr> <td> קצב תהליך </td> <td> עד 48 MHz </td> <td> עד 72 MHz </td> </tr> <tr> <td> FPU </td> <td> לא </td> <td> כן </td> </tr> <tr> <td> MPU </td> <td> לא </td> <td> כן </td> </tr> <tr> <td> זיכרון פלטפורמה </td> <td> 64 KB Flash, 20 KB RAM </td> <td> 64 KB Flash, 20 KB RAM </td> </tr> <tr> <td> תומך ב-USB </td> <td> לא </td> <td> כן (USB 2.0 Full Speed) </td> </tr> </tbody> </table> </div> בפרויקט שלי, שבו נדרשה חישוב של זרם חשמלי באמצעות פיתוח אלגוריתם PID עם עיבוד סינוסואידלי, Cortex-M3 היה הכרחי. ללא FPU, Cortex-M0 לא היה מסוגל לעבד את החישובים בצורה מדויקת – התוצאה הייתה תקלה במערכת שליטה, שגרמה להגדרת מתח גבוה מדי. הנה הדרך שבה הצלחתי להתקין את המערכת: <ol> <li> התקנתי את לוח הפיתוח STM32F103C8T6 על לוח טרנגל (breadboard) עם מתח 3.3V. </li> <li> השתמשתי ב-STM32CubeMX כדי להגדיר את ה-CLK, את ה-USB, ואת ה-ADC למדידת זרם. </li> <li> הפעלת ה-FPU בקוד התבצע באמצעות הפעלת הסיביות המתאימות ב-SCB->CPACR. </li> <li> השתמשתי ב-MPU כדי להגביר את הביטחון – הגדרתי גבולות זיכרון עבור כל תהליך. </li> <li> הרצתי את האלגוריתם PID עם עיבוד עשרוני – הצלחתי לשמור על יציבות של ±0.05A. </li> </ol> אם אתה עובד על פרויקט שדורש עיבוד מדויק, תקשורת מתקדמת או ניהול זיכרון – Cortex-M3 הוא הבחירה הנכונה. Cortex-M0 מתאים רק לפרויקטים פשוטים מאוד. <h2> איך אני יכול להתחיל לפתח על לוח STM32F103C8T6 ללא ידע קודם ב-ARM? </h2> <a href="https://www.aliexpress.com/item/1005007701876402.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0f125b9c570343509173c6e3de7a99379.jpg" alt="STM32 ARM Cortex-M3 STM32F103C8T6 Development Core Board" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם אפשר להתחיל לפתח על STM32F103C8T6 גם אם אין לי ידע ב-ARM? התשובה היא כן – עם כלים מתאימים, אפשר להתחיל תוך יומיים, גם ללא ידע קודם ב-ARM או מיקרו-קונטרולרים. אני J&&&n, מהליכל, ובעבר לא ידעתי כלום על ARM או מיקרו-קונטרולרים. כשאני רציתי לבנות מערכת שליטה למכונת חימום מים, התחלתי עם STM32F103C8T6 – לא בגלל שהייתי מומחה, אלא בגלל שהלך לי על ה-DIP (Dual In-line Package, שמאפשר תקינה על לוח טרנגל, בלי צורך ב-PCB מורכב. השלב הראשון היה להתקין את כלים התכנות: <ol> <li> התקנתי את STM32CubeIDE מהאתר הרשמי של STMicroelectronics – זה מותאם ל-ARM Cortex-M, ומאפשר תכנות ב-C/++. </li> <li> התקנתי את ST-Link/V2 – מנהל תכנות USB, שמאפשר העברת קוד ללוח. </li> <li> התקנתי את OpenOCD – כלי תכנות מופעל דרך שורת פקודות, שמאפשר תקשורת עם הלוח. </li> </ol> הנה הצעד הבא – הרצת קוד פשוט: c include main.h int main(void) HAL_Init; SystemClock_Config; MX_GPIO_Init; while (1) HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5; HAL_Delay(500; הקוד הזה מופעל על הלוח, ומאפשר להדליק ולכבות את ה-LED על ה-PA5. זה הרגע שבו הבנתי – אני יכול להתחיל. הנה תהליך ההתקנה: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> שלב </th> <th> תיאור </th> <th> זמן </th> </tr> </thead> <tbody> <tr> <td> 1. התקנת STM32CubeIDE </td> <td> התקנה מהאתר – כולל תומך ב-ARM GCC </td> <td> 10 דקות </td> </tr> <tr> <td> 2. התקנת ST-Link/V2 </td> <td> התקנה של מנהל USB, תצוגה ב-Device Manager </td> <td> 5 דקות </td> </tr> <tr> <td> 3. יישום קוד פשוט </td> <td> הרצת LED Blink – בדיקה של תקשורת </td> <td> 15 דקות </td> </tr> <tr> <td> 4. הגדרת ה-ADC </td> <td> הגדרת מודול מדידת מתח </td> <td> 30 דקות </td> </tr> <tr> <td> 5. הרצת אלגוריתם PID </td> <td> הפעלת שליטה על מתח חשמלי </td> <td> 2 שעות </td> </tr> </tbody> </table> </div> המפתח להצלחה היה STM32CubeMX – כלי גרפי שמאפשר להגדיר את כל ה-IO, את ה-CLK, את ה-ADC, את ה-USB, ולייצר קוד מוכן להתקנה. זה חוסך שעות של כתיבה ידנית של קוד מיקרו-קונטרולר. בפרויקט שלי, שבו נדרשה מדידת מתח מים עם דיוק של ±0.1V, השתמשתי ב-ADC של STM32F103C8T6 – 12-ביט, 1MHz, עם DMA. עם STM32CubeMX, הגדרתי את ה-ADC, הפעלתי DMA, והרצתי את הקוד – תוך 4 שעות, הצלחתי לקבל נתונים יציבים. אם אתה מתחיל – תתחיל עם הקוד של LED Blink. אחרי שתרגיש בטוח – תנסה את ה-ADC או UART. לא צריך לדעת ARM – רק להבין את המבנה של ה-IO, את ה-CLK, ואת התפקיד של כל מודול. <h2> איך אני יכול להפוך את STM32F103C8T6 ללוח תכנות מתקדם עם USB ו-ADC? </h2> האם STM32F103C8T6 יכול לפעול כלוח תכנות מתקדם עם USB ו-ADC? התשובה היא כן – הלוח תומך ב-USB Full Speed ו-ADC 12-ביט, ומאפשר תכנות מתקדם גם ללא לוח משלים. אני J&&&n, ובעבר השתמשתי ב-Arduino, אך כשאני רציתי לבנות מערכת שליטה מדויקת למכונת קינוח, החלטתי להשתמש ב-STM32F103C8T6 – לא רק בגלל ה-ARM Cortex-M3, אלא בגלל היכולת שלו לפעול כלוח תכנות מתקדם עם USB ו-ADC. ההיבט המרכזי הוא – הלוח כולל USB 2.0 Full Speed (12 Mbps, שמאפשר תקשורת עם מחשב, ותומך ב-CDC (Communication Device Class) – כלומר, אפשר להגדיר אותו כ-COM Port. הנה הצעד הראשון – הפעלת USB: <ol> <li> התקנתי את STM32CubeIDE, ופתחתי פרויקט חדש. </li> <li> ב-STM32CubeMX, הכנסתי את ה-USB, והגדרתי את ה-Mode כ-CDC. </li> <li> הפעלתי את ה-USB Clock (HSE 8MHz, והגדרתי את ה-USB Pinout (PA11, PA12. </li> <li> הרצתי את הקוד – הלוח הופיע כ-COM Port ב-Device Manager. </li> <li> השתמשתי ב-Tera Term כדי לשלוח פקודות – והצלחתי לשלוח Hello from STM32. </li> </ol> הנה היכולת של ה-ADC: <dl> <dt style="font-weight:bold;"> <strong> ADC (Analog-to-Digital Converter) </strong> </dt> <dd> מערכת המحوֹרת מתח אנלוגי למספר דיגיטלי – קריטית למדידת מתח, טמפרטורה, או זרם. </dd> <dt style="font-weight:bold;"> <strong> 12-bit ADC </strong> </dt> <dd> הממיר מוסיף דיוק של 4096 רמות – מתאים למדידות מדויקות. </dd> <dt style="font-weight:bold;"> <strong> DMA (Direct Memory Access) </strong> </dt> <dd> הופך את העיבוד של ADC ללא צורך ב-IRQ – מפחית עומס על ה-processor. </dd> </dl> הנה תצוגה של תצוגת ADC עם DMA: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> פרמטר </th> <th> ערך </th> <th> הערות </th> </tr> </thead> <tbody> <tr> <td> רזולוציה </td> <td> 12-ביט </td> <td> 4096 רמות </td> </tr> <tr> <td> קצב מדידה </td> <td> 1 MSPS (מקסימום) </td> <td> בפועל – 100 kSPS עם DMA </td> </tr> <tr> <td> הערכות </td> <td> 16 canals </td> <td> אפשר למדוד עד 16 נקודות </td> </tr> <tr> <td> תומך ב-DMA </td> <td> כן </td> <td> הופך את העיבוד מהיר יותר </td> </tr> </tbody> </table> </div> בפרויקט שלי, שבו נדרשה מדידת טמפרטורה של מים עם דיוק של ±0.5°C, השתמשתי ב-ADC עם DMA. הגדרתי את ה-ADC ל-100 kSPS, והרצתי את הקוד – קיבלתי נתונים יציבים כל 10ms. ההבדל בין ה-ADC ללא DMA לבין עם DMA הוא עצום – ללא DMA, ה-processor היה מוקדש ל-IRQ כל 10ms – מה שגרם לעיכובים. עם DMA – ה-processor נשאר פנוי. אם אתה רוצה לשלוח נתונים למחשב, או למדוד מתח בקצב גבוה – STM32F103C8T6 הוא הבחירה הנכונה. <h2> איך אני יכול להבטיח יציבות של המערכת עם STM32F103C8T6 בפרויקטים מתקדמים? </h2> האם STM32F103C8T6 יכול להבטיח יציבות בפרויקטים מתקדמים? התשובה היא כן – עם הגדרות מדויקות של MPU, FPU, ו-Reset, הלוח יכול להבטיח יציבות גבוהה גם בפרויקטים מורכבים. אני J&&&n, ובעבר נתקלתי בתקלות במערכת שליטה – מתחים לא יציבים, קריאות לא מדויקות, ותפוצצות של המערכת. כשאני החלטתי להשתמש ב-STM32F103C8T6, החלטתי להגדיר את כל האפשרויות של MPU, FPU, ו-Reset כדי להבטיח יציבות. השלב הראשון – הפעלת MPU: <ol> <li> הפעלתי את ה-MPU ב-SCB->CPACR. </li> <li> הגדרתי גבולות זיכרון – כל תהליך מקבל זיכרון מוגבל. </li> <li> השתמשתי ב-Memory Protection כדי למנוע גישה לא מורשית. </li> </ol> השלב השני – הפעלת FPU: <ol> <li> הפעלתי את ה-FPU ב-SCB->CPACR. </li> <li> השתמשתי ב-Floating-Point Instructions – כמו fadd,fmul. </li> <li> הרצתי את האלגוריתם PID – עם עיבוד עשרוני – הצלחתי לשמור על יציבות של ±0.05A. </li> </ol> השלב השלישי – הגדרת Reset: <dl> <dt style="font-weight:bold;"> <strong> Reset </strong> </dt> <dd> הפעלה מחדש של המערכת – קריטית ליציבות. </dd> <dt style="font-weight:bold;"> <strong> Reset Source </strong> </dt> <dd> הסיבה להפעלה מחדש – אפשר לזהות אם זה מתח, Watchdog, או קוד. </dd> </dl> הנה טבלת סיבת ה-Reset: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> סיבה </th> <th> תיאור </th> <th> איך לזהות </th> </tr> </thead> <tbody> <tr> <td> Power-On Reset </td> <td> הפעלה ראשונית </td> <td> ב-SCB->CSR, ביט 0 </td> </tr> <tr> <td> Watchdog Reset </td> <td> ה-Watchdog לא ניקח </td> <td> ב-SCB->CSR, ביט 1 </td> </tr> <tr> <td> External Reset </td> <td> לחצן חיצוני </td> <td> ב-SCB->CSR, ביט 2 </td> </tr> <tr> <td> Software Reset </td> <td> הפעלה מ-Code </td> <td> ב-SCB->CSR, ביט 3 </td> </tr> </tbody> </table> </div> בפרויקט שלי, שבו נדרשה שליטה מדויקת בזרם, הגדרתי את ה-Watchdog ל-100ms. אם הקוד לא מנקה את ה-Watchdog – המערכת מופעלת מחדש. זה עזר לי לזהות תקלות בקוד. ההמלצה שלי – תמיד תשתמש ב-MPU, FPU, ו-Watchdog. זה מונע תקלות, ומאפשר לך לחשוב על הפרויקט, ולא על ה-Reset. <h2> מהי המלצתך למשתמשים מתקדמים שמעוניינים בלוח פיתוח עם ARM Cortex-M3? </h2> האם STM32F103C8T6 הוא הבחירה הטובה ביותר למשתמשים מתקדמים עם ARM Cortex-M3? התשובה היא כן – עם 64KB Flash, 20KB RAM, USB, ADC, ו-ARM Cortex-M3, זהו לוח מושלם לפרויקטים מתקדמים. אני J&&&n, ובעבר השתמשתי ב-ESP32, אך כשאני רציתי לבנות מערכת שליטה מדויקת, החלטתי להחליף – STM32F103C8T6 הוא הבחירה המושלמת. הוא לא רק חזק – אלא גם יציב, מותאם לפרויקטים מתקדמים, ומאפשר תכנות מדויק. ההמלצה שלי – אם אתה עובד על פרויקט שדורש עיבוד מדויק, תקשורת מתקדמת, או ניהול זיכרון – זה הלוח הנכון. הוא מתאים גם לפרויקטים של מיקרו-קונטרולר, שליטה, מדידה, ותקשורת. האם יש לו חסרונות? כן – אין לו Bluetooth, ו-Flash מוגבל. אך עבור 90% מהפרויקטים – זה מספיק. האם כדאי לקנות? כן – במיוחד עם ה-DIP – אפשר להתקין על לוח טרנגל, בלי PCB. זה מקל על הבדיקה, והופך את הפרויקט לקל יותר. אם אתה רוצה לשלוח נתונים, למדוד מתח, או לשלוט בזרם – STM32F103C8T6 הוא הבחירה הנכונה. האם אני ממליץ? כן – ללא ספק.
