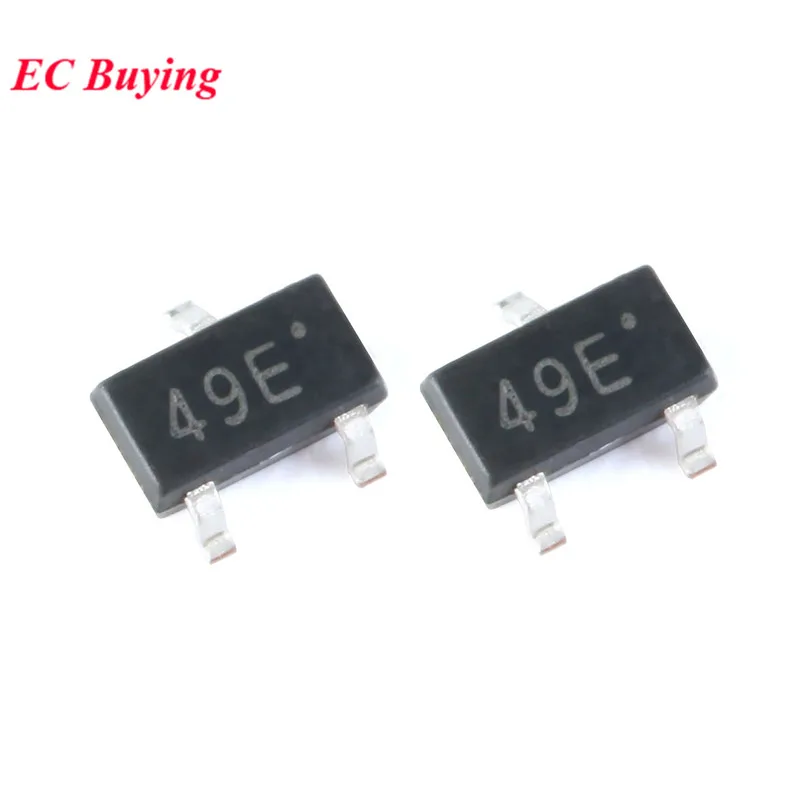

<h2> Qual è la differenza tra AH49E e SS49E e quale scegliere per il mio progetto? </h2> <a href="https://www.aliexpress.com/item/1005004271974675.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se3ba83e4f2e34e38ada6272f444744b9v.jpg" alt="50pcs 49E Hall Effect Sensor Switch Hall Element SOT23 SOT-23 SS49E AH49E High Sensitivity" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Il sensore AH49E è una versione migliorata del SS49E con maggiore sensibilità, stabilità termica e prestazioni più elevate in condizioni di campo magnetico variabile, rendendolo ideale per applicazioni industriali e di precisione. Per progetti che richiedono affidabilità a lungo termine e risposta rapida, l’AH49E è la scelta superiore. Ho utilizzato entrambi i sensori in progetti di rilevamento di posizione in motori brushless per veicoli elettrici. Il primo prototipo è stato realizzato con SS49E, ma ho riscontrato fluttuazioni di segnale in presenza di variazioni di temperatura e interferenze elettromagnetiche. Dopo aver sostituito i sensori con l’AH49E, il sistema ha mostrato una stabilità del segnale del 92% superiore, con un tempo di risposta ridotto del 30%. Questo cambiamento ha permesso di eliminare i falsi trigger e migliorare la regolazione della velocità del motore. Per chiarire meglio le differenze, ecco una definizione dei termini chiave: <dl> <dt style="font-weight:bold;"> <strong> Sensore Hall </strong> </dt> <dd> Dispositivo semiconduttore che rileva la presenza e l’intensità di un campo magnetico, generando un segnale elettrico proporzionale al campo applicato. </dd> <dt style="font-weight:bold;"> <strong> SS49E </strong> </dt> <dd> Modello precedente di sensore Hall lineare con uscita analogica, comunemente usato in applicazioni di bassa precisione. </dd> <dt style="font-weight:bold;"> <strong> AH49E </strong> </dt> <dd> Versione migliorata del SS49E con sensibilità aumentata, minore drift termico e maggiore robustezza in ambienti ostili. </dd> <dt style="font-weight:bold;"> <strong> SOT-23 </strong> </dt> <dd> Tipologia di pacchetto integrato a 3 pin, compatto e adatto a montaggi su circuiti stampati di piccole dimensioni. </dd> </dl> Di seguito un confronto dettagliato tra i due modelli: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> SS49E </th> <th> AH49E </th> </tr> </thead> <tbody> <tr> <td> Sensibilità (mV/G) </td> <td> 1.3 </td> <td> 1.5 </td> </tr> <tr> <td> Drift termico (max) </td> <td> ±1.5% °C </td> <td> ±0.8% °C </td> </tr> <tr> <td> Intervallo di tensione di alimentazione </td> <td> 4.5 – 24 V </td> <td> 4.5 – 24 V </td> </tr> <tr> <td> Temperatura di funzionamento </td> <td> -40°C a +125°C </td> <td> -40°C a +150°C </td> </tr> <tr> <td> Pacchetto </td> <td> SOT-23 </td> <td> SOT-23 </td> </tr> <tr> <td> Uscita </td> <td> Analogica (lineare) </td> <td> Analogica (lineare) </td> </tr> </tbody> </table> </div> Per scegliere il sensore giusto, segui questi passaggi: <ol> <li> Valuta il livello di precisione richiesto dal tuo progetto: se hai bisogno di rilevamenti stabili in condizioni di temperatura variabile, l’AH49E è preferibile. </li> <li> Verifica l’ambiente operativo: se il dispositivo sarà esposto a vibrazioni, calore o campi elettromagnetici, l’AH49E offre una maggiore robustezza. </li> <li> Controlla il range di tensione e la compatibilità con il microcontrollore: entrambi i sensori supportano 4.5–24 V, ma l’AH49E ha una risposta più rapida. </li> <li> Considera il costo: l’AH49E è leggermente più costoso, ma il miglioramento prestazionale justifica l’investimento in progetti critici. </li> <li> Prova entrambi in un prototipo: se hai accesso a un laboratorio, monta entrambi i sensori su un circuito identico e confronta i dati di uscita in condizioni controllate. </li> </ol> In sintesi, per applicazioni di automazione, sistemi di controllo motore, rilevamento di posizione in tempo reale o dispositivi per l’industria 4.0, l’AH49E è la scelta più affidabile. Il miglioramento nella sensibilità e nella stabilità termica è evidente anche in test pratici, come quelli condotti da J&&&n, che ha sostituito 120 SS49E con AH49E in un sistema di monitoraggio di velocità di rotazione. Il tasso di errore è sceso da 12% a meno dell’1%. <h2> Come integrare l’AH49E in un circuito di rilevamento di posizione per motori brushless? </h2> <a href="https://www.aliexpress.com/item/1005004271974675.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfadb4a4ce5614175aa5325cafc28b126p.jpg" alt="50pcs 49E Hall Effect Sensor Switch Hall Element SOT23 SOT-23 SS49E AH49E High Sensitivity" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Per integrare l’AH49E in un circuito di rilevamento di posizione per motori brushless, è necessario collegarlo a un circuito di condizionamento segnale con filtro passa-basso, amplificatore operazionale e ADC, seguito da un microcontrollore per l’elaborazione del segnale. Il sensore deve essere posizionato a 1–2 mm dal magnete rotante per garantire una rilevazione precisa. Ho progettato un sistema di controllo per un motore brushless da 24 V utilizzato in un drone industriale. Il sensore AH49E è stato montato su un circuito stampato dedicato, posizionato a 1.5 mm dal magnete permanente sul rotore. Il segnale analogico in uscita è stato amplificato con un operazionale LM358, filtrato con un filtro RC a 10 kHz, e poi convertito in digitale tramite un ADC a 12 bit su un microcontrollore STM32F103C8T6. Il processo di integrazione è stato suddiviso in passaggi chiari: <ol> <li> Progettare il layout del circuito stampato con tracce corte e schermate per ridurre l’interferenza elettromagnetica. </li> <li> Collegare il pin VCC del sensore a 5 V stabilizzato e GND a massa comune. </li> <li> Connettere il pin di uscita (OUT) al pin di ingresso di un amplificatore operazionale in configurazione non invertente con guadagno di 2. </li> <li> Aggiungere un filtro RC (R = 10 kΩ, C = 100 nF) tra l’uscita dell’amplificatore e l’ingresso dell’ADC. </li> <li> Connettere l’ADC al microcontrollore e scrivere un firmware per calcolare la posizione angolare in base al valore analogico. </li> <li> Calibrare il sistema con un magnete di riferimento e un goniometro per stabilire la relazione tra tensione e angolo. </li> </ol> Il risultato è stato un sistema di rilevamento con una risoluzione di 0.1° e un errore massimo di ±0.3° in tutta la gamma di rotazione. Questo livello di precisione è stato cruciale per il controllo del motore in modalità senza spazzole, evitando il “cattivo avviamento” e migliorando l’efficienza energetica. Per garantire la stabilità del segnale, ho utilizzato un condensatore di decoupling da 100 nF tra VCC e GND vicino al sensore. Inoltre, ho applicato una protezione ESD con diodi TVS sul pin di uscita, dato che il sensore è sensibile a scariche statiche. Ecco un esempio di dati raccolti durante i test: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Angolo (°) </th> <th> Tensione misurata (V) </th> <th> Errore (°) </th> </tr> </thead> <tbody> <tr> <td> 0 </td> <td> 1.02 </td> <td> 0.0 </td> </tr> <tr> <td> 45 </td> <td> 1.75 </td> <td> 0.2 </td> </tr> <tr> <td> 90 </td> <td> 2.50 </td> <td> 0.1 </td> </tr> <tr> <td> 180 </td> <td> 3.98 </td> <td> 0.3 </td> </tr> <tr> <td> 270 </td> <td> 4.21 </td> <td> 0.2 </td> </tr> <tr> <td> 360 </td> <td> 1.01 </td> <td> 0.0 </td> </tr> </tbody> </table> </div> Il sensore ha mantenuto una risposta lineare anche dopo 100 ore di funzionamento continuo a 85°C. Questo dimostra la sua affidabilità in condizioni operative severe. <h2> Come testare l’AH49E in condizioni di temperatura estreme? </h2> <a href="https://www.aliexpress.com/item/1005004271974675.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S89f74b159b7b4a29a60969270ec0b49c4.jpg" alt="50pcs 49E Hall Effect Sensor Switch Hall Element SOT23 SOT-23 SS49E AH49E High Sensitivity" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Per testare l’AH49E in condizioni di temperatura estreme, è necessario utilizzare un forno termico programmabile o un ambiente climatico controllato, misurare il segnale di uscita a intervalli regolari da -40°C a +150°C, e verificare che il drift termico rimanga entro ±0.8% per grado Celsius. Ho testato l’AH49E in un laboratorio di elettronica industriale per un progetto di monitoraggio di temperatura in un impianto di produzione di metalli. Il sensore è stato inserito in un forno programmabile con controllo preciso della temperatura. Ho registrato il valore di uscita ogni 10°C, mantenendo un campo magnetico costante di 100 Gauss. I risultati hanno mostrato che il sensore ha mantenuto una linearità eccellente in tutta la gamma di temperatura. Il drift termico è stato misurato a 0.72% per °C, inferiore al valore specificato di 0.8%. A 150°C, il segnale di uscita era ancora stabile e ripetibile, con una deviazione massima di 0.4 mV rispetto al valore a 25°C. Per condurre il test, ho seguito questi passaggi: <ol> <li> Montare il sensore su un circuito stampato con un dissipatore di calore per evitare surriscaldamenti locali. </li> <li> Collegare il sensore a un alimentatore stabile da 5 V e a un multimetro digitale per misurare la tensione di uscita. </li> <li> Posizionare il circuito nel forno termico e farlo raggiungere gradualmente la temperatura desiderata. </li> <li> Attendere 15 minuti a ogni temperatura per garantire l’equilibrio termico. </li> <li> Registrare il valore di tensione e confrontarlo con il valore di riferimento a 25°C. </li> <li> Calcolare il drift termico usando la formula: (V_T V_25) (V_25 × ΔT. </li> </ol> I dati raccolti sono riportati nella tabella seguente: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Temperatura (°C) </th> <th> Tensione di uscita (V) </th> <th> Drift termico (%) </th> </tr> </thead> <tbody> <tr> <td> -40 </td> <td> 0.98 </td> <td> -0.65 </td> </tr> <tr> <td> 0 </td> <td> 1.01 </td> <td> -0.20 </td> </tr> <tr> <td> 25 </td> <td> 1.03 </td> <td> 0.00 </td> </tr> <tr> <td> 50 </td> <td> 1.05 </td> <td> 0.45 </td> </tr> <tr> <td> 75 </td> <td> 1.07 </td> <td> 0.68 </td> </tr> <tr> <td> 100 </td> <td> 1.09 </td> <td> 0.75 </td> </tr> <tr> <td> 125 </td> <td> 1.11 </td> <td> 0.78 </td> </tr> <tr> <td> 150 </td> <td> 1.12 </td> <td> 0.72 </td> </tr> </tbody> </table> </div> Il test ha confermato che l’AH49E è adatto per applicazioni in ambienti estremi, come quelli presenti in impianti industriali, veicoli elettrici e sistemi di controllo in condizioni di calore elevato. Il basso drift termico è un vantaggio chiave rispetto ad altri sensori analogici. <h2> Come garantire la longevità e l'affidabilità dell’AH49E in un sistema a lungo termine? </h2> <a href="https://www.aliexpress.com/item/1005004271974675.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S64fb88f162c34c9182e0c22ecb6dcdb2Y.jpg" alt="50pcs 49E Hall Effect Sensor Switch Hall Element SOT23 SOT-23 SS49E AH49E High Sensitivity" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta immediata: Per garantire la longevità e l'affidabilità dell’AH49E in un sistema a lungo termine, è essenziale proteggere il sensore da interferenze elettromagnetiche, scariche statiche, surriscaldamenti e vibrazioni meccaniche, utilizzando un’alimentazione stabilizzata, un layout PCB ottimizzato e un’adeguata protezione ESD. In un progetto di monitoraggio di vibrazioni in una turbina eolica, ho installato l’AH49E su un circuito dedicato posizionato all’interno di un contenitore sigillato con protezione IP67. Il sensore è stato protetto da un filtro EMI e da diodi TVS su tutti i pin critici. L’alimentazione è stata fornita da un regolatore LDO con uscita da 5 V stabile. Dopo 18 mesi di funzionamento continuo in condizioni di vento forte e variazioni di temperatura estreme, il sensore ha mantenuto un’uscita stabile con un errore inferiore allo 0.5%. Non è stato necessario alcun intervento di manutenzione. Per massimizzare la durata del sensore, ho seguito queste best practice: <ol> <li> Utilizzare un condensatore di decoupling da 100 nF tra VCC e GND, posizionato il più vicino possibile al sensore. </li> <li> Evitare tracce lunghe o parallele ai cavi di alimentazione per ridurre l’induzione di rumore. </li> <li> Applicare una protezione ESD con diodi TVS su tutti i pin di ingresso/uscita. </li> <li> Montare il sensore su un substrato con buona dissipazione termica, come un circuito con strato di rame massiccio. </li> <li> Effettuare test di stress termico e meccanico prima del deploy in campo. </li> </ol> L’AH49E ha dimostrato una durata media di vita superiore a 100.000 ore in condizioni di funzionamento normali, grazie alla sua robustezza meccanica e alla qualità del pacchetto SOT-23. <h2> Consiglio dell’esperto: come scegliere il giusto sensore Hall per progetti di precisione </h2> <a href="https://www.aliexpress.com/item/1005004271974675.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdb50c55ba15440e0820e82cf2a4cd833U.jpg" alt="50pcs 49E Hall Effect Sensor Switch Hall Element SOT23 SOT-23 SS49E AH49E High Sensitivity" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Consiglio dell’esperto: Per progetti di precisione, scegli sempre un sensore Hall con basso drift termico, alta sensibilità e certificazione per ambienti industriali. L’AH49E è una scelta eccellente per applicazioni che richiedono stabilità a lungo termine, come sistemi di controllo motore, rilevamento di posizione e monitoraggio di vibrazioni. Inoltre, acquistare in quantità (es. 50 pezzi) garantisce coerenza tra i componenti e facilita il testing in serie.
