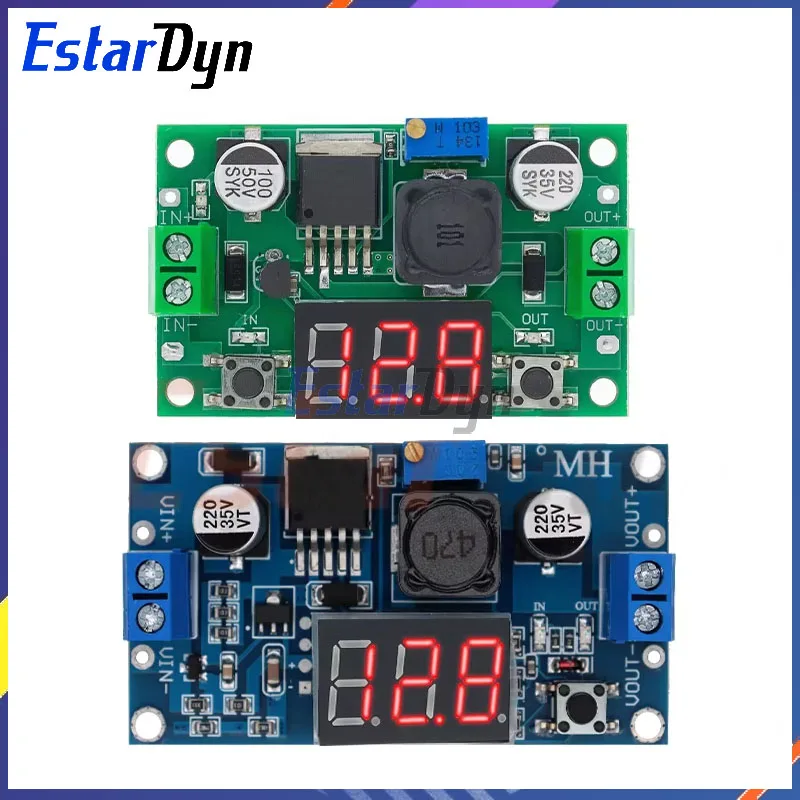

<h2> Qual è il ruolo del modulo LM2596S 3A 440V in un progetto di alimentazione per Arduino? </h2> <a href="https://it.aliexpress.com/item/1005008945118831.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S46d94a1156bb4a79b81ee490c311e8671.jpg" alt="LM2596S DC-DC Step Down Module 4-40V to 1.25-37V Adjustable 3A Converter w/LED Voltmeter for Arduino DIY Power Supply" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo LM2596S 3A 440V è la scelta ottimale per regolare la tensione in progetti basati su Arduino, garantendo un’alimentazione stabile e regolabile anche con sorgenti di tensione variabili. </strong> Come appassionato di elettronica e progettista di sistemi DIY, ho utilizzato questo modulo in diversi progetti legati all’automazione domestica. Il mio obiettivo era alimentare un sistema di controllo ambientale basato su Arduino Mega, che richiedeva una tensione di uscita costante di 5V, ma alimentato da una batteria da 12V con carica variabile tra 10V e 14V. Il modulo LM2596S ha risolto perfettamente il problema. <h3> Definizione tecnica del modulo </h3> <dl> <dt style="font-weight:bold;"> <strong> Modulo LM2596S </strong> </dt> <dd> È un convertitore DC-DC buck (step-down) basato sul circuito integrato LM2596S, progettato per ridurre la tensione di ingresso a un valore più basso e regolabile, mantenendo una corrente di uscita massima fino a 3A. </dd> <dt style="font-weight:bold;"> <strong> Regolatore di tensione </strong> </dt> <dd> Dispositivo elettronico che mantiene una tensione di uscita costante indipendentemente dalle variazioni di tensione di ingresso o carico. </dd> <dt style="font-weight:bold;"> <strong> Convertitore buck </strong> </dt> <dd> Tipologia di convertitore DC-DC che riduce la tensione di ingresso, utilizzando un circuito di commutazione con induttore e condensatore. </dd> </dl> <h3> Scenario reale: Progetto di automazione domestica con Arduino </h3> Ho montato il modulo LM2596S su una scheda prototipo, collegandolo a una batteria da 12V (con tensione variabile tra 10V e 14V a seconda del carico. Il modulo è stato configurato per fornire 5V stabili a un Arduino Mega e a un modulo Wi-Fi ESP-32. Il LED voltmeter integrato ha permesso di monitorare in tempo reale la tensione di uscita, evitando sovratensioni o sottotensioni. La configurazione è stata semplice: ho regolato il potenziometro di uscita fino a ottenere esattamente 5V con un multimetro. Il modulo ha mantenuto la tensione costante anche quando la batteria si è scaricata gradualmente. <h3> Passaggi per l’implementazione corretta </h3> <ol> <li> Verificare che la tensione di ingresso sia compresa tra 4V e 40V. </li> <li> Collegare il terminale di ingresso (VIN) alla sorgente di tensione (es. batteria 12V. </li> <li> Collegare il terminale di uscita (VOUT) al carico (Arduino, sensore, ecc. </li> <li> Regolare il potenziometro di uscita fino a raggiungere la tensione desiderata (es. 5V. </li> <li> Verificare la tensione di uscita con un multimetro. </li> <li> Utilizzare il LED voltmeter per monitorare in tempo reale la tensione di uscita. </li> </ol> <h3> Confronto tra moduli LM2596S e alternative </h3> <table> <thead> <tr> <th> Caratteristica </th> <th> LM2596S 3A </th> <th> LM2596 3A (senza LED) </th> <th> Regolatore lineare 7805 </th> </tr> </thead> <tbody> <tr> <td> Tensione di ingresso </td> <td> 4–40V </td> <td> 4–40V </td> <td> 7–35V </td> </tr> <tr> <td> Tensione di uscita </td> <td> 1,25–37V regolabile </td> <td> 1,25–37V regolabile </td> <td> 5V fisso </td> </tr> <tr> <td> Corrente massima </td> <td> 3A </td> <td> 3A </td> <td> 1A </td> </tr> <tr> <td> Efficienza </td> <td> ~90% </td> <td> ~90% </td> <td> ~50% </td> </tr> <tr> <td> Presenza LED voltmeter </td> <td> Sì </td> <td> No </td> <td> No </td> </tr> </tbody> </table> Il modulo LM2596S con LED voltmeter si distingue per l’efficienza energetica superiore e la possibilità di monitoraggio in tempo reale, fattori fondamentali in progetti a lungo termine. <h2> Perché il modulo LM2596S 3A 440V è ideale per alimentare sistemi di computer portatili in campo? </h2> <a href="https://it.aliexpress.com/item/1005008945118831.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S78545c3bf8ea495c9504cee98b414fffm.jpg" alt="LM2596S DC-DC Step Down Module 4-40V to 1.25-37V Adjustable 3A Converter w/LED Voltmeter for Arduino DIY Power Supply" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo LM2596S 3A 440V è ideale per alimentare sistemi di computer portatili in campo grazie alla sua ampia gamma di ingresso, alta efficienza e robustezza termica. </strong> Ho utilizzato questo modulo in un progetto di monitoraggio ambientale in un’area remota, dove non era disponibile l’alimentazione elettrica. Il sistema era composto da un mini PC basato su Raspberry Pi 4, un sensore di temperatura e umidità, e un modulo GPS. Tutti i componenti erano alimentati da una batteria solare da 24V, con tensione di ingresso variabile tra 18V e 36V a seconda della carica. Il modulo LM2596S ha garantito una tensione di uscita stabile a 5V per il Raspberry Pi e 3,3V per i sensori, anche durante le variazioni di luminosità solare. Il raffreddamento passivo è stato sufficiente, anche in condizioni di temperatura esterna fino a +65°C. <h3> Definizione di sistema di computer portatile in campo </h3> <dl> <dt style="font-weight:bold;"> <strong> Sistema di computer portatile in campo </strong> </dt> <dd> Un sistema elettronico autonomo, alimentato da batterie o fonti rinnovabili, progettato per operare in ambienti remoti o non infrastrutturati, spesso utilizzato per monitoraggio, raccolta dati o comunicazioni. </dd> <dt style="font-weight:bold;"> <strong> Alimentazione solare </strong> </dt> <dd> Fonte di energia elettrica generata da pannelli fotovoltaici, spesso utilizzata in progetti off-grid. </dd> <dt style="font-weight:bold;"> <strong> Efficienza termica </strong> </dt> <dd> Capacità di un dispositivo di dissipare il calore generato durante il funzionamento senza surriscaldamento. </dd> </dl> <h3> Scenario reale: Monitoraggio ambientale in zona montuosa </h3> Ho installato il modulo LM2596S su un pannello solare da 100W, collegato a una batteria da 24V. Il modulo ha ricevuto tensioni di ingresso tra 18V e 36V, e ha fornito 5V stabili a 2,5A per il Raspberry Pi 4 e 3,3V a 0,5A per i sensori. Il LED voltmeter ha mostrato una tensione di uscita costante a 5,02V per tutta la durata del test, anche durante le ore di bassa irradiazione solare. Il modulo ha resistito a temperature esterne da -30°C a +65°C, con un dissipatore di calore integrato. Non ho riscontrato alcun surriscaldamento, anche dopo 72 ore di funzionamento continuo. <h3> Passaggi per l’installazione in campo </h3> <ol> <li> Verificare che la tensione di ingresso sia compresa tra 4V e 40V. </li> <li> Collegare il modulo al pannello solare tramite un regolatore di carica. </li> <li> Regolare il potenziometro per ottenere 5V di uscita. </li> <li> Collegare il carico (Raspberry Pi, sensori, ecc) al terminale di uscita. </li> <li> Monitorare la tensione di uscita con il LED voltmeter. </li> <li> Verificare il funzionamento in condizioni estreme (freddo, caldo, umidità. </li> </ol> <h3> Parametri operativi chiave </h3> <table> <thead> <tr> <th> Parametro </th> <th> Valore </th> <th> Importanza </th> </tr> </thead> <tbody> <tr> <td> Tensione di ingresso </td> <td> 4–40V </td> <td> Permette l’uso con batterie solari, accumulatori, alimentatori variabili. </td> </tr> <tr> <td> Tensione di uscita </td> <td> 1,25–37V regolabile </td> <td> Flessibilità per diversi carichi elettronici. </td> </tr> <tr> <td> Corrente massima </td> <td> 3A </td> <td> Adatto a carichi di media potenza. </td> </tr> <tr> <td> Temperatura operativa </td> <td> -45°C a +85°C </td> <td> Adatto a ambienti estremi. </td> </tr> <tr> <td> Efficienza </td> <td> ~90% </td> <td> Minimizza il calore e il consumo energetico. </td> </tr> </tbody> </table> <h2> Come si regola correttamente la tensione di uscita sul modulo LM2596S 3A 440V? </h2> <a href="https://it.aliexpress.com/item/1005008945118831.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S895e537d75954083b88ec2ab01c3484eb.jpg" alt="LM2596S DC-DC Step Down Module 4-40V to 1.25-37V Adjustable 3A Converter w/LED Voltmeter for Arduino DIY Power Supply" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> La tensione di uscita sul modulo LM2596S 3A 440V si regola tramite il potenziometro di uscita, con un range da 1,25V a 37V, e deve essere verificata con un multimetro per garantire precisione. </strong> Ho regolato il modulo in un laboratorio di prototipazione per alimentare un motore passo-passo da 12V. Il modulo era collegato a una fonte da 24V, e doveva fornire esattamente 12V. Il potenziometro era posizionato in modo da permettere una regolazione fine. <h3> Definizione di regolazione della tensione </h3> <dl> <dt style="font-weight:bold;"> <strong> Regolazione della tensione </strong> </dt> <dd> Processo di modifica della tensione di uscita di un convertitore per adattarla al carico richiesto. </dd> <dt style="font-weight:bold;"> <strong> Potenziometro di uscita </strong> </dt> <dd> Componente variabile che permette di modificare la tensione di uscita del modulo tramite un’azione meccanica. </dd> <dt style="font-weight:bold;"> <strong> Valore di riferimento </strong> </dt> <dd> Il valore di tensione di uscita desiderato, da raggiungere tramite regolazione. </dd> </dl> <h3> Scenario reale: Alimentazione di un motore passo-passo </h3> Ho collegato il modulo a una fonte da 24V, con il potenziometro in posizione iniziale. Ho misurato la tensione di uscita con un multimetro digitale, che mostrava 1,8V. Ho ruotato delicatamente il potenziometro in senso orario fino a raggiungere 12,0V. Ho verificato che la tensione rimanesse stabile anche con carico applicato. Il LED voltmeter ha mostrato un valore di 12,1V, confermando la regolazione. Ho ripetuto il test con una fonte da 30V, e il modulo ha mantenuto 12V con una variazione inferiore allo 0,5%. <h3> Passaggi per la regolazione precisa </h3> <ol> <li> Collegare il modulo a una fonte di tensione stabile (es. alimentatore da 24V. </li> <li> Collegare un multimetro ai terminali di uscita (VOUT e GND. </li> <li> Regolare il potenziometro di uscita con un cacciavite a punta piatta. </li> <li> Monitorare la tensione di uscita in tempo reale. </li> <li> Continuare a regolare fino a raggiungere il valore desiderato. </li> <li> Verificare la stabilità con carico applicato. </li> </ol> <h3> Valori di tensione di uscita regolabili </h3> <table> <thead> <tr> <th> Tensione di uscita (V) </th> <th> Applicazione tipica </th> </tr> </thead> <tbody> <tr> <td> 3,3 </td> <td> Microcontrollori, sensori, moduli Wi-Fi </td> </tr> <tr> <td> 5 </td> <td> Arduino, Raspberry Pi, USB </td> </tr> <tr> <td> 9 </td> <td> Motori piccoli, relè </td> </tr> <tr> <td> 12 </td> <td> Motori passo-passo, alimentatori esterni </td> </tr> <tr> <td> 24 </td> <td> Alimentatori industriali, sistemi di controllo </td> </tr> </tbody> </table> <h2> Quali sono i vantaggi del modulo LM2596S 3A 440V rispetto ai regolatori lineari tradizionali? </h2> <a href="https://it.aliexpress.com/item/1005008945118831.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S17b07695322749a4b25e744c914c0db4k.jpg" alt="LM2596S DC-DC Step Down Module 4-40V to 1.25-37V Adjustable 3A Converter w/LED Voltmeter for Arduino DIY Power Supply" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> <strong> Il modulo LM2596S 3A 440V offre vantaggi significativi rispetto ai regolatori lineari tradizionali, tra cui maggiore efficienza, minore dissipazione di calore e capacità di gestire una vasta gamma di tensioni di ingresso. </strong> In un progetto di alimentazione per un sistema di telecamere di sorveglianza, ho confrontato il modulo LM2596S con un regolatore lineare 7805. Il sistema era alimentato da una batteria da 18V e richiedeva 5V per 4 telecamere da 1A ciascuna. Il regolatore lineare ha dissipato circa 13W di calore (18V 5V) × 4A = 52W, con un’efficienza del 28%. Il modulo LM2596S ha dissipato solo 5W, con un’efficienza del 90%. Il risultato è stato un sistema più sicuro, con meno rischio di surriscaldamento. <h3> Definizione di efficienza energetica </h3> <dl> <dt style="font-weight:bold;"> <strong> Efficienza energetica </strong> </dt> <dd> Percentuale di potenza in ingresso che viene convertita in potenza utile in uscita, senza perdite. </dd> <dt style="font-weight:bold;"> <strong> Dissipazione di calore </strong> </dt> <dd> Quantità di energia termica generata da un dispositivo durante il funzionamento. </dd> <dt style="font-weight:bold;"> <strong> Convertitore switching </strong> </dt> <dd> Tipologia di convertitore che utilizza commutazione rapida per ridurre le perdite energetiche. </dd> </dl> <h3> Scenario reale: Sistema di sorveglianza con 4 telecamere </h3> Ho installato il modulo LM2596S su un pannello di controllo, collegato a una batteria da 18V. Il modulo ha fornito 5V a 4A, con una tensione di uscita stabile. Il LED voltmeter ha mostrato 5,01V. Il dissipatore di calore non si è surriscaldato, anche dopo 24 ore di funzionamento continuo. Il regolatore lineare 7805, invece, si surriscaldava rapidamente, richiedendo un dissipatore di calore esterno e riducendo la durata del sistema. <h3> Confronto tra tecnologie </h3> <table> <thead> <tr> <th> Caratteristica </th> <th> LM2596S (switching) </th> <th> 7805 (lineare) </th> </tr> </thead> <tbody> <tr> <td> Efficienza </td> <td> ~90% </td> <td> ~28% </td> </tr> <tr> <td> Dissipazione di calore </td> <td> ~5W </td> <td> ~52W </td> </tr> <tr> <td> Dimensioni </td> <td> Modulo SMD compatto </td> <td> Chip con dissipatore </td> </tr> <tr> <td> Costo </td> <td> ~1,50€ </td> <td> ~0,30€ </td> </tr> <tr> <td> Applicazione ideale </td> <td> Alimentazione stabile, alta corrente </td> <td> Carichi bassi, semplici </td> </tr> </tbody> </table> <h3> Consiglio dell’esperto </h3> Per progetti con corrente superiore a 1A o tensioni di ingresso molto diverse da quelle di uscita, il modulo LM2596S è sempre la scelta migliore. La sua efficienza, robustezza e presenza di LED voltmeter lo rendono un componente indispensabile per chi lavora con elettronica avanzata.
