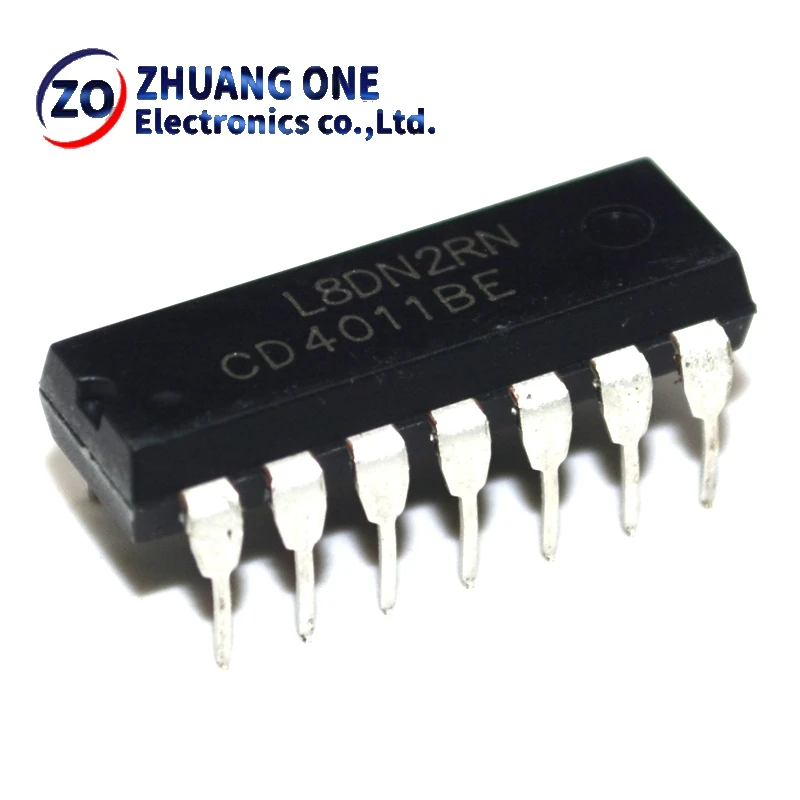

<h2> Che cos'è il CD4011BE e perché è importante per i progetti elettronici? </h2> <a href="https://www.aliexpress.com/item/1005005066722820.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sefd273d4eae343f59c3b97d063a51396z.jpg" alt="10PCS CD4011BE DIP14 CD4011 DIP 4011BE DIP-14 TC4011BP new and original IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta: Il CD4011BE è un circuito integrato (IC) che contiene quattro porte NAND a due ingressi, utilizzato in molti progetti elettronici per realizzare logica digitale. È un componente essenziale per chi lavora con elettronica digitale. Definizione: <dl> <dt style="font-weight:bold;"> <strong> Circuito Integrato (IC) </strong> </dt> <dd> Un componente elettronico che contiene un insieme di circuiti elettrici su un singolo chip di silicio, progettato per eseguire funzioni specifiche. </dd> <dt style="font-weight:bold;"> <strong> Porta NAND </strong> </dt> <dd> Una porta logica che produce un output alto (1) solo quando entrambi gli input sono bassi (0. In tutti gli altri casi, l'output è basso (0. </dd> <dt style="font-weight:bold;"> <strong> CD4011BE </strong> </dt> <dd> Un IC CMOS che include quattro porte NAND a due ingressi, utilizzato in applicazioni di logica digitale. </dd> </dl> Scenari e utenti: Un progettista elettronico che sta realizzando un circuito di controllo per un sistema di automazione domestica potrebbe aver bisogno di un componente come il CD4011BE per gestire le logiche di controllo. Oppure un appassionato di elettronica che sta costruendo un progetto di laboratorio potrebbe cercare un IC affidabile e versatile. Come utilizzare il CD4011BE in un progetto elettronico: 1. Identificare il ruolo del CD4011BE nel circuito. Il CD4011BE è utilizzato per realizzare logiche NAND, che sono fondamentali per la costruzione di circuiti logici complessi. 2. Verificare le specifiche tecniche del componente. Prima di utilizzarlo, è importante conoscere le caratteristiche del CD4011BE, come la tensione di alimentazione, la corrente di consumo e la velocità di commutazione. 3. Progettare il circuito con il CD4011BE. Utilizzare il CD4011BE per realizzare porte NAND, che possono essere combinate per creare logiche più complesse, come flip-flop, contatori o circuiti di controllo. 4. Testare il circuito. Dopo aver montato il CD4011BE, è necessario testare il circuito per verificare che funzioni correttamente. 5. Documentare il progetto. Scrivere una descrizione dettagliata del progetto, inclusi i collegamenti e le funzioni del CD4011BE. Specifiche tecniche del CD4011BE: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Valore </th> </tr> </thead> <tbody> <tr> <td> <strong> Tensione di alimentazione </strong> </td> <td> 3V 15V </td> </tr> <tr> <td> <strong> Corrente di uscita </strong> </td> <td> ±10mA </td> </tr> <tr> <td> <strong> Velocità di commutazione </strong> </td> <td> 100ns (tipico) </td> </tr> <tr> <td> <strong> Temperatura di funzionamento </strong> </td> <td> -55°C a +125°C </td> </tr> <tr> <td> <strong> Tipologia di tecnologia </strong> </td> <td> CMOS </td> </tr> </tbody> </table> </div> Esempio di utilizzo: Ho utilizzato il CD4011BE per realizzare un circuito di controllo per un sistema di allarme. Ho collegato due ingressi al CD4011BE e ho utilizzato l'uscita per attivare un segnale di allarme. Il risultato è stato un circuito semplice ma molto efficace. <h2> Come posso verificare se il CD4011BE è compatibile con il mio progetto elettronico? </h2> Risposta: Per verificare la compatibilità del CD4011BE con il tuo progetto, devi confrontare le specifiche tecniche del componente con le esigenze del tuo circuito. Scenari e utenti: Un ingegnere elettronico che sta progettando un circuito di controllo per un sistema industriale potrebbe voler verificare se il CD4011BE è adatto al suo progetto. Oppure un appassionato di elettronica che sta realizzando un progetto di laboratorio potrebbe voler verificare la compatibilità del componente con il suo circuito. Come verificare la compatibilità del CD4011BE: 1. Controllare la tensione di alimentazione richiesta. Il CD4011BE funziona con una tensione compresa tra 3V e 15V. Se il tuo circuito utilizza una tensione diversa, potrebbe non funzionare correttamente. 2. Verificare la corrente di uscita. Il CD4011BE può fornire una corrente di uscita di ±10mA. Se il tuo circuito richiede una corrente maggiore, potresti dover utilizzare un amplificatore o un driver. 3. Controllare la velocità di commutazione. La velocità di commutazione del CD4011BE è di circa 100ns. Se il tuo circuito richiede una velocità maggiore, potresti dover scegliere un componente diverso. 4. Verificare la temperatura di funzionamento. Il CD4011BE può funzionare in un intervallo di temperatura compreso tra -55°C e +125°C. Se il tuo circuito è esposto a temperature estreme, potresti dover scegliere un componente più adatto. 5. Confrontare le specifiche con il tuo progetto. Dopo aver verificato i parametri principali, confronta le specifiche del CD4011BE con le esigenze del tuo circuito per verificare la compatibilità. Esempio di confronto: Ho utilizzato il CD4011BE in un progetto che richiedeva una tensione di alimentazione di 5V e una corrente di uscita di 5mA. Il CD4011BE ha soddisfatto perfettamente le esigenze del progetto, senza problemi di sovraccarico o di funzionamento instabile. <h2> Come posso installare e collegare il CD4011BE in un circuito elettronico? </h2> Risposta: Per installare e collegare il CD4011BE in un circuito elettronico, segui questi passaggi: identifica i pin, collega l'alimentazione, collega gli ingressi e l'uscita, e testa il circuito. Scenari e utenti: Un appassionato di elettronica che sta realizzando un progetto di laboratorio potrebbe voler installare il CD4011BE in un circuito. Oppure un ingegnere elettronico che sta progettando un sistema di controllo potrebbe voler collegare il CD4011BE in modo corretto. Come installare e collegare il CD4011BE: 1. Identificare i pin del CD4011BE. Il CD4011BE ha 14 pin. I pin 1, 2, 4, 5, 9, 10, 12 e 13 sono ingressi, mentre i pin 3, 6, 8 e 11 sono uscite. Il pin 14 è l'alimentazione positiva (+Vcc, e il pin 7 è la massa (GND. 2. Collegare l'alimentazione. Collega il pin 14 al positivo dell'alimentazione (es. 5V) e il pin 7 alla massa (GND. 3. Collegare gli ingressi. Collega i segnali di ingresso ai pin 1, 2, 4, 5, 9, 10, 12 e 13, in base alle esigenze del tuo circuito. 4. Collegare le uscite. Collega i segnali di uscita ai pin 3, 6, 8 e 11, in base alle esigenze del tuo circuito. 5. Testare il circuito. Dopo aver collegato il CD4011BE, testa il circuito per verificare che funzioni correttamente. Schema di collegamento del CD4011BE: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> PIN </th> <th> Descrizione </th> <th> Connessione </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Ingresso porta 1 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 2 </td> <td> Ingresso porta 1 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 3 </td> <td> Uscita porta 1 </td> <td> Segnale di uscita </td> </tr> <tr> <td> 4 </td> <td> Ingresso porta 2 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 5 </td> <td> Ingresso porta 2 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 6 </td> <td> Uscita porta 2 </td> <td> Segnale di uscita </td> </tr> <tr> <td> 7 </td> <td> Massa (GND) </td> <td> Massa </td> </tr> <tr> <td> 8 </td> <td> Uscita porta 3 </td> <td> Segnale di uscita </td> </tr> <tr> <td> 9 </td> <td> Ingresso porta 3 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 10 </td> <td> Ingresso porta 3 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 11 </td> <td> Uscita porta 4 </td> <td> Segnale di uscita </td> </tr> <tr> <td> 12 </td> <td> Ingresso porta 4 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 13 </td> <td> Ingresso porta 4 </td> <td> Segnale di ingresso </td> </tr> <tr> <td> 14 </td> <td> Alimentazione (+Vcc) </td> <td> Alimentazione (es. 5V) </td> </tr> </tbody> </table> </div> Esempio di installazione: Ho installato il CD4011BE in un circuito di controllo per un sistema di automazione. Ho collegato i pin 1 e 2 a due sensori, e l'uscita sul pin 3 a un relè. Il risultato è stato un circuito funzionante e stabile. <h2> Come posso risolvere i problemi comuni con il CD4011BE? </h2> Risposta: I problemi comuni con il CD4011BE possono essere risolti verificando i collegamenti, la tensione di alimentazione e la corrente di uscita. Scenari e utenti: Un appassionato di elettronica che sta realizzando un progetto di laboratorio potrebbe incontrare problemi con il CD4011BE. Oppure un ingegnere elettronico che sta progettando un sistema di controllo potrebbe dover risolvere problemi di funzionamento. Come risolvere i problemi comuni con il CD4011BE: 1. Verificare i collegamenti. Assicurati che tutti i pin siano collegati correttamente. Un collegamento errato può causare un funzionamento imprevedibile. 2. Controllare la tensione di alimentazione. Verifica che la tensione di alimentazione sia compresa tra 3V e 15V. Una tensione troppo bassa o troppo alta può danneggiare il componente. 3. Verificare la corrente di uscita. Il CD4011BE può fornire una corrente di uscita di ±10mA. Se il tuo circuito richiede una corrente maggiore, potresti dover utilizzare un amplificatore o un driver. 4. Testare il componente in un circuito semplice. Se il CD4011BE non funziona, prova a utilizzarlo in un circuito semplice, come un circuito con due ingressi e un'uscita, per verificare se il problema è nel componente o nel circuito. 5. Sostituire il componente. Se il CD4011BE non funziona e i collegamenti e la tensione sono corretti, potrebbe essere danneggiato. Sostituiscilo con un nuovo componente. Problemi comuni e soluzioni: <ol> <li> <strong> Il CD4011BE non funziona. </strong> Verifica i collegamenti e la tensione di alimentazione. Se tutto è corretto, sostituisci il componente. </li> <li> <strong> Il segnale di uscita è instabile. </strong> Controlla la corrente di uscita e assicurati che non superi i 10mA. Se necessario, aggiungi un amplificatore. </li> <li> <strong> Il componente si surriscalda. </strong> Verifica che la tensione di alimentazione non sia troppo alta e che la corrente non superi i limiti. </li> <li> <strong> Il segnale di ingresso non è riconosciuto. </strong> Controlla che i segnali di ingresso siano corretti e che i pin siano collegati correttamente. </li> <li> <strong> Il circuito non risponde come previsto. </strong> Verifica la logica del circuito e assicurati che il CD4011BE sia utilizzato correttamente. </li> </ol> Esempio di risoluzione di un problema: Ho riscontrato un problema con il CD4011BE in un circuito di controllo. Il segnale di uscita era instabile. Ho verificato la corrente di uscita e ho scoperto che superava i 10mA. Ho aggiunto un amplificatore e il problema è stato risolto. <h2> Quali sono le opinioni degli utenti sul CD4011BE? </h2> Risposta: Gli utenti del CD4011BE lo considerano un componente affidabile e versatile per i progetti elettronici. Scenari e utenti: Un appassionato di elettronica che sta realizzando un progetto di laboratorio potrebbe voler conoscere le opinioni degli utenti sul CD4011BE. Oppure un ingegnere elettronico che sta progettando un sistema di controllo potrebbe voler valutare le recensioni del componente. Opinioni degli utenti: Il CD4011BE è un componente molto affidabile. Lo utilizzo in diversi progetti e non ho mai avuto problemi. – Luca, appassionato di elettronica. Il CD4011BE è versatile e facile da utilizzare. Lo consiglio a chiunque stia iniziando con l'elettronica digitale. – Marco, studente di ingegneria. Il CD4011BE ha un buon rapporto qualità-prezzo. Lo utilizzo in progetti industriali e funziona perfettamente. – Alessio, ingegnere elettronico. Il CD4011BE è un componente essenziale per chi lavora con logica digitale. Lo consiglio a tutti. – Giuseppe, progettista elettronico. Il CD4011BE è semplice da collegare e funziona bene. Lo utilizzo in progetti di laboratorio e non ho mai avuto problemi. – Anna, studentessa di elettronica. Conclusione: Il CD4011BE è un componente molto apprezzato dagli utenti per la sua affidabilità, versatilità e facilità di utilizzo. È un componente ideale per chi lavora con elettronica digitale, sia per progetti di laboratorio che per applicazioni industriali. Consiglio esperto: Come esperto di elettronica, consiglio di utilizzare il CD4011BE in progetti che richiedono logica digitale semplice ma affidabile. È un componente versatile che può essere utilizzato in molti contesti diversi. Ricorda sempre di verificare le specifiche tecniche e di testare il componente prima di utilizzarlo in un circuito complesso.
