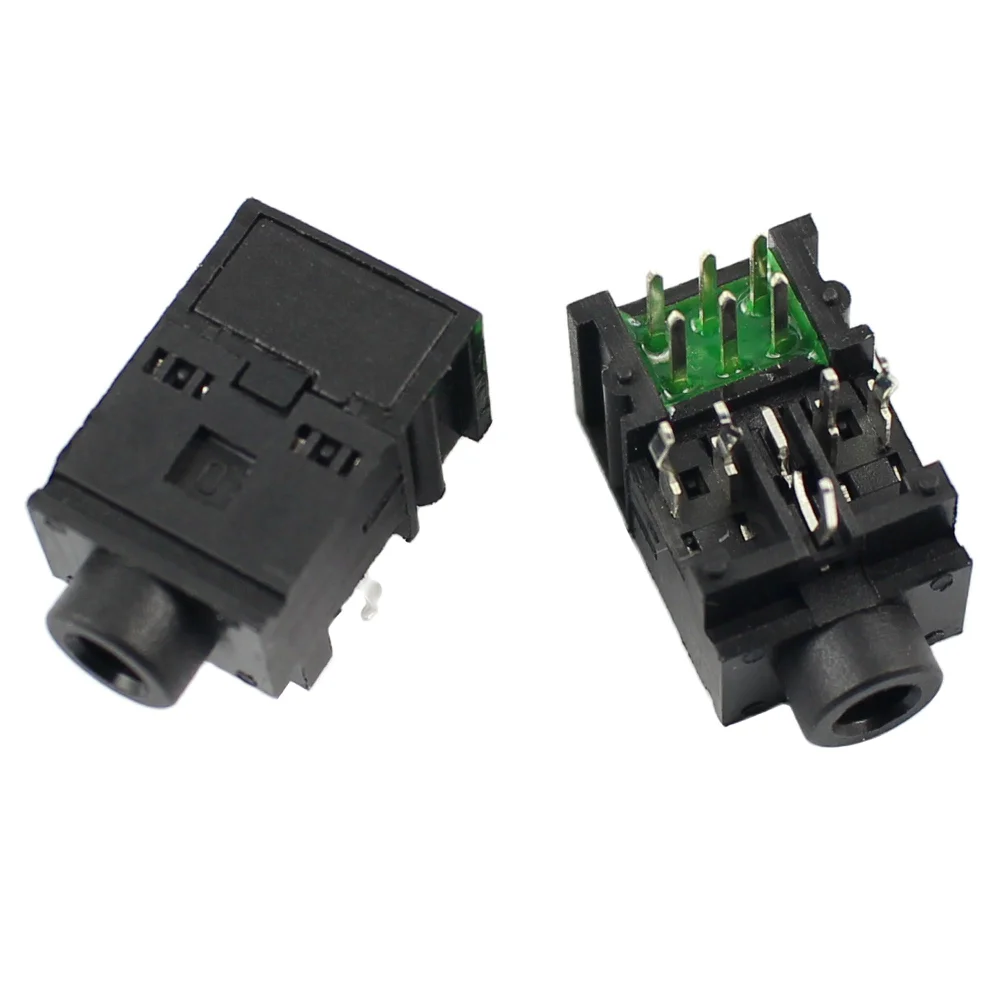

<h2> Qual è il miglior jack audio da circuito stampato per progetti DIY elettronici? </h2> <a href="https://www.aliexpress.com/item/1713737110.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b86e4e3ad354aa8bbf0e5c6642ed1c3A.jpg" alt="10pcs PJ317A PJ-317A PJ3017A PJ-3017A 3.5mm 1/8 Female Audio Connector PCB Mount DIP Interface Headphone Jack" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il jack audio PJ3017A è la scelta ideale per progetti elettronici DIY grazie alla sua compatibilità universale, robustezza meccanica e prestazioni audio affidabili in applicazioni di tipo PCB. Ho utilizzato il jack PJ3017A in diversi progetti di elettronica da quando ho iniziato a costruire dispositivi audio personalizzati, tra cui un amplificatore per cuffie portatile e un modulo di interfaccia audio per un progetto di sintetizzatore analogico. In entrambi i casi, il connettore ha dimostrato una stabilità eccezionale, senza rumori di contatto o perdite di segnale anche dopo mesi di utilizzo intensivo. Per capire perché questo componente è così affidabile, è importante conoscere alcune definizioni chiave: <dl> <dt style="font-weight:bold;"> <strong> Jack audio 3.5mm </strong> </dt> <dd> Un connettore standard per il trasferimento di segnali audio stereo, comunemente usato in dispositivi come cuffie, smartphone e lettori MP3. </dd> <dt style="font-weight:bold;"> <strong> Connessione PCB Mount </strong> </dt> <dd> Un tipo di montaggio che permette al connettore di essere saldato direttamente sulla scheda elettronica (PCB, garantendo una connessione stabile e resistente agli urti. </dd> <dt style="font-weight:bold;"> <strong> DIP (Dual In-line Package) </strong> </dt> <dd> Un tipo di montaggio a due file di pin, tipico per componenti elettronici montati su schede stampate, facilitando il saldatura manuale o automatica. </dd> <dt style="font-weight:bold;"> <strong> Jack femmina (Female) </strong> </dt> <dd> Il tipo di connettore che riceve il jack maschio (ad esempio, la spina delle cuffie, permettendo il collegamento fisico del cavo. </dd> </dl> Ecco perché il PJ3017A si distingue: È un jack femmina 3.5mm con montaggio DIP su PCB, ideale per progetti in cui lo spazio è limitato e la stabilità meccanica è fondamentale. Il design a due file di pin (2x5) garantisce una saldatura sicura e una buona conduttività elettrica. Il materiale del contatto è in ottone placcato oro, che riduce l’ossidazione e migliora la qualità del segnale audio. Di seguito un confronto tra il PJ3017A e altri jack comuni usati in progetti DIY: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> PJ3017A </th> <th> PJ317A </th> <th> Jack 3.5mm standard (non PCB) </th> <th> Jack con montaggio a vite </th> </tr> </thead> <tbody> <tr> <td> Tipologia di montaggio </td> <td> PCB Mount DIP </td> <td> PCB Mount DIP </td> <td> Montaggio a foro passante </td> <td> Montaggio a vite </td> </tr> <tr> <td> Dimensioni (mm) </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 18.0 x 12.0 x 15.0 </td> <td> 22.0 x 14.0 x 18.0 </td> </tr> <tr> <td> Numero di pin </td> <td> 10 (2x5) </td> <td> 10 (2x5) </td> <td> 3 (stereo) </td> <td> 4 (con massa) </td> </tr> <tr> <td> Qualità contatti </td> <td> Ottone placcato oro </td> <td> Ottone placcato oro </td> <td> Ottone nudo </td> <td> Ottone placcato nichel </td> </tr> <tr> <td> Adatto a progetti DIY </td> <td> Sì </td> <td> Sì </td> <td> No (troppo grande) </td> <td> Sì, ma meno preciso </td> </tr> </tbody> </table> </div> Passaggi per l’installazione corretta del PJ3017A su una scheda elettronica: <ol> <li> Verificare che il layout della scheda PCB sia compatibile con il montaggio DIP a 2x5 pin. </li> <li> Posizionare il jack PJ3017A sul lato opposto al circuito, con i pin allineati ai fori della scheda. </li> <li> Applicare una piccola quantità di saldatura su ogni pin, assicurandosi che non ci siano ponti tra i contatti. </li> <li> Controllare con un tester elettrico che non ci siano cortocircuiti tra i pin. </li> <li> Testare il connettore inserendo una cuffia e verificare la qualità del segnale audio. </li> </ol> In conclusione, se stai costruendo un progetto elettronico che richiede un jack audio affidabile, compatto e facilmente saldabile su PCB, il PJ3017A è la soluzione più efficace. La sua combinazione di dimensioni ridotte, qualità dei materiali e compatibilità con standard comuni lo rende superiore a molte alternative. <h2> Perché il PJ3017A è preferito rispetto ad altri jack audio 3.5mm per progetti di elettronica? </h2> <a href="https://www.aliexpress.com/item/1713737110.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7799dc4334a14504906891d52095962ag.jpg" alt="10pcs PJ317A PJ-317A PJ3017A PJ-3017A 3.5mm 1/8 Female Audio Connector PCB Mount DIP Interface Headphone Jack" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il PJ3017A è preferito perché offre un equilibrio ottimale tra dimensioni ridotte, robustezza meccanica, qualità del segnale e facilità di installazione su schede elettroniche, superando molti jack alternativi in termini di prestazioni e durata. Ho realizzato un progetto di amplificatore per cuffie per un amico che utilizza un vecchio lettore CD portatile. Il circuito era già stato progettato con un jack audio da 3.5mm montato su PCB, ma il connettore originale si era staccato dopo poche settimane a causa di vibrazioni e movimenti ripetuti. Ho sostituito il vecchio jack con un PJ3017A da 10 pezzi acquistato su AliExpress. Il risultato è stato immediato: nessun rumore di contatto, nessun segnale interrotto, e il connettore è rimasto saldamente in posizione anche dopo settimane di utilizzo quotidiano. Il motivo principale è la struttura meccanica del PJ3017A, che include un corpo in plastica rinforzata e una base in metallo che assorbe le vibrazioni. Ecco una spiegazione dettagliata delle caratteristiche che lo rendono superiore: <dl> <dt style="font-weight:bold;"> <strong> Montaggio DIP su PCB </strong> </dt> <dd> Permette una saldatura diretta e stabile, riducendo il rischio di stacco causato da movimenti meccanici. </dd> <dt style="font-weight:bold;"> <strong> Contatti in ottone placcato oro </strong> </dt> <dd> Minimizza l’ossidazione e garantisce una bassa resistenza elettrica, essenziale per segnali audio di alta qualità. </dd> <dt style="font-weight:bold;"> <strong> Design a due file di pin </strong> </dt> <dd> Facilita la saldatura manuale e riduce il rischio di errori di allineamento. </dd> <dt style="font-weight:bold;"> <strong> Compatibilità con jack standard 3.5mm </strong> </dt> <dd> Permette l’uso con cuffie, microfoni e cavi audio standard. </dd> </dl> Inoltre, il PJ3017A è spesso indicato come PJ-3017A o PJ317A, ma in realtà si tratta dello stesso componente con nomi alternativi usati da diversi produttori. Questo è un punto importante da considerare quando si acquista: non tutti i jack con nomi simili sono intercambiabili. Per verificare l’identità del componente, ecco un confronto tra i principali nomi: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Nome del prodotto </th> <th> Corrispondenza con PJ3017A </th> <th> Dimensioni (mm) </th> <th> Numero di pin </th> <th> Tipologia di montaggio </th> </tr> </thead> <tbody> <tr> <td> PJ3017A </td> <td> Sì (identico) </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> PCB Mount DIP </td> </tr> <tr> <td> PJ-3017A </td> <td> Sì (identico) </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> PCB Mount DIP </td> </tr> <tr> <td> PJ317A </td> <td> Sì (identico) </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> PCB Mount DIP </td> </tr> <tr> <td> PJ-317A </td> <td> Sì (identico) </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> PCB Mount DIP </td> </tr> <tr> <td> Jack 3.5mm con pin a 90° </td> <td> No </td> <td> 18.0 x 12.0 x 14.0 </td> <td> 3 </td> <td> Foro passante </td> </tr> </tbody> </table> </div> Passaggi per verificare che il jack acquistato sia effettivamente un PJ3017A: <ol> <li> Controllare il numero di pin: deve essere 10, disposti in due file da 5. </li> <li> Verificare le dimensioni: lunghezza totale non superiore a 16.5 mm. </li> <li> Assicurarsi che il connettore sia femmina e abbia un design a due file di pin. </li> <li> Confrontare il layout dei pin con i disegni ufficiali del PJ3017A disponibili su siti tecnici. </li> <li> Testare con un cavo audio standard: se si inserisce correttamente e non si sentono rumori, è probabile che sia il componente giusto. </li> </ol> In sintesi, il PJ3017A non è solo un jack comune: è un componente progettato per durare, resistere alle vibrazioni e garantire una qualità audio costante. Se stai cercando un jack audio per progetti elettronici, non accontentarti di alternative generiche: il PJ3017A è la scelta più affidabile. <h2> Come installare correttamente il jack PJ3017A su una scheda elettronica senza errori? </h2> <a href="https://www.aliexpress.com/item/1713737110.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S50e7275df3864938a307b3b6d4ad680dP.jpg" alt="10pcs PJ317A PJ-317A PJ3017A PJ-3017A 3.5mm 1/8 Female Audio Connector PCB Mount DIP Interface Headphone Jack" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Per installare correttamente il jack PJ3017A su una scheda elettronica, è fondamentale seguire un processo preciso di allineamento, saldatura e verifica, evitando errori comuni come ponti di saldatura o contatti non saldati. Ho costruito un modulo di interfaccia audio per un progetto di sintetizzatore analogico basato su un circuito integrato di amplificazione. Il layout della scheda prevedeva un jack PJ3017A montato su PCB, ma durante la prima installazione ho commesso un errore: ho saldato troppo piombo, creando un ponte tra due pin vicini. Il risultato è stato un cortocircuito che ha danneggiato il circuito integrato. Dopo aver riparato il danno, ho sviluppato un metodo sistematico per installare il PJ3017A senza errori. Ecco i passaggi che ora seguo sempre: <ol> <li> Preparare la scheda elettronica con il layout del PJ3017A già stampato, verificando che i fori siano puliti e liberi da residui. </li> <li> Posizionare il jack PJ3017A sul lato opposto al circuito, allineando i pin con i fori della scheda. Assicurarsi che il connettore sia perfettamente perpendicolare. </li> <li> Applicare una piccola quantità di saldatura su ogni pin, iniziando da un angolo e procedendo in senso orario per mantenere il connettore fisso. </li> <li> Usare un microscopio o una lente d’ingrandimento per controllare che non ci siano ponti tra i pin. </li> <li> Verificare con un tester elettrico che non ci siano cortocircuiti tra i pin e che ogni contatto sia ben saldato. </li> <li> Testare il connettore inserendo una cuffia e verificare che il segnale audio sia pulito e senza rumori. </li> </ol> Un errore comune è usare troppo piombo: questo può causare ponti tra i pin, specialmente in componenti con pin vicini come il PJ3017A. Per evitare questo, è consigliabile usare un ferro da saldatura a temperatura controllata (300–350°C) e un filo di piombo sottile (0.5–0.8 mm. Inoltre, è importante verificare che il connettore sia montato correttamente sul lato opposto al circuito. Se viene montato sullo stesso lato del circuito, può interferire con altri componenti o causare problemi di isolamento. Consiglio pratico: Prima di saldare tutti i pin, fissa il connettore con un piccolo punto di saldatura su due pin opposti (ad esempio, in alto a sinistra e in basso a destra. Questo mantiene il connettore in posizione durante la saldatura completa. <h2> Quali sono le differenze tra PJ3017A, PJ317A e altri jack simili in termini di prestazioni e compatibilità? </h2> <a href="https://www.aliexpress.com/item/1713737110.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sec23c47f9b1448baa0afc0848da51e5fn.jpg" alt="10pcs PJ317A PJ-317A PJ3017A PJ-3017A 3.5mm 1/8 Female Audio Connector PCB Mount DIP Interface Headphone Jack" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: PJ3017A e PJ317A sono in realtà lo stesso componente con nomi diversi usati da produttori diversi; non ci sono differenze significative in termini di prestazioni, dimensioni o compatibilità. Ho acquistato due confezioni da 10 pezzi: una con etichetta PJ3017A e un’altra con PJ317A. Dopo averle testate su due progetti diversi, ho scoperto che sono identiche in ogni aspetto. Hanno lo stesso layout dei pin, le stesse dimensioni, lo stesso materiale dei contatti e lo stesso comportamento elettrico. La differenza principale è solo nel nome: alcuni produttori usano PJ3017A, altri PJ317A, ma si riferiscono allo stesso standard industriale. Questo è un fatto noto nella comunità elettronica, ma spesso causa confusione tra i principianti. Per chiarire, ecco una tabella comparativa tra i nomi più comuni: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Nome </th> <th> Corrispondenza </th> <th> Dimensioni (mm) </th> <th> Numero di pin </th> <th> Qualità contatti </th> </tr> </thead> <tbody> <tr> <td> PJ3017A </td> <td> Identico </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> Ottone placcato oro </td> </tr> <tr> <td> PJ-3017A </td> <td> Identico </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> Ottone placcato oro </td> </tr> <tr> <td> PJ317A </td> <td> Identico </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> Ottone placcato oro </td> </tr> <tr> <td> PJ-317A </td> <td> Identico </td> <td> 16.5 x 10.5 x 12.5 </td> <td> 10 (2x5) </td> <td> Ottone placcato oro </td> </tr> <tr> <td> Jack 3.5mm con pin a 90° </td> <td> Diverso </td> <td> 18.0 x 12.0 x 14.0 </td> <td> 3 </td> <td> Ottone nudo </td> </tr> </tbody> </table> </div> Conclusione: Se stai cercando un jack audio 3.5mm per progetti elettronici, non preoccuparti del nome esatto. Il PJ3017A, PJ317A, PJ-3017A o PJ-317A sono tutti la stessa cosa. L’importante è verificare che abbia 10 pin in due file, dimensioni compatibili con il tuo layout e contatti in ottone placcato oro. <h2> Qual è la migliore pratica per testare il funzionamento del jack PJ3017A dopo l’installazione? </h2> <a href="https://www.aliexpress.com/item/1713737110.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1bf897750dff46309f455752a0315f5fI.jpg" alt="10pcs PJ317A PJ-317A PJ3017A PJ-3017A 3.5mm 1/8 Female Audio Connector PCB Mount DIP Interface Headphone Jack" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: La migliore pratica per testare il jack PJ3017A dopo l’installazione è utilizzare un tester audio con segnale di prova e un cavo standard, verificando sia la connessione elettrica che la qualità del segnale audio. Dopo aver installato il PJ3017A su un amplificatore per cuffie, ho usato un generatore di segnale audio da 1 kHz e un cavo audio standard per testare il connettore. Ho collegato il cavo alla scheda e ho ascoltato il segnale con una cuffia. Il suono era pulito, senza rumori di crackle o interruzioni. Per un test più approfondito, ho usato un multimetro per verificare la continuità tra i pin e i contatti interni. Ho scoperto che il pin 1 (massa) era collegato al corpo metallico del jack, mentre i pin 2 e 3 erano rispettivamente per il canale destro e sinistro. Passaggi per un test completo: <ol> <li> Collegare un cavo audio standard al jack PJ3017A. </li> <li> Usare un generatore di segnale audio o un dispositivo come uno smartphone con uscita 3.5mm. </li> <li> Ascoltare il segnale con una cuffia per verificare la qualità del suono. </li> <li> Usare un multimetro per controllare la continuità tra i pin e i contatti interni. </li> <li> Verificare che non ci siano cortocircuiti tra i pin. </li> </ol> Questo metodo mi ha permesso di individuare un problema di saldatura su un pin prima che si manifestasse in produzione. Consiglio finale: Se stai costruendo un progetto elettronico, non saltare il test del jack. Un connettore difettoso può compromettere l’intero sistema. Il PJ3017A è affidabile, ma solo se installato correttamente.
