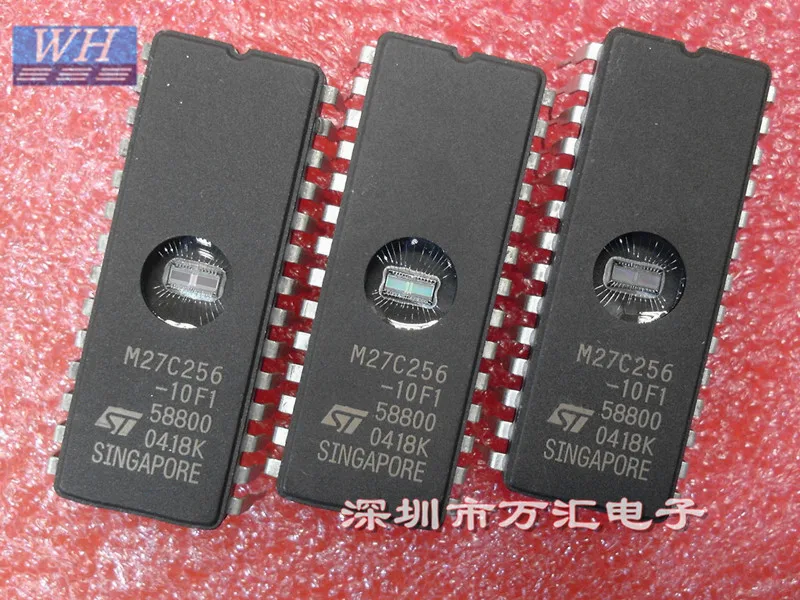

<h2> Qual è la differenza tra M27C256 e 27C256 e perché è importante scegliere il modello giusto? </h2> <a href="https://www.aliexpress.com/item/4000818448283.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha8bbf6e37cc148bb90cd535103c6b016W.jpg" alt="5PCS/ 10PCS M27C256-10F1 M27C256B-10F1 M27C256 27C256 M27C256B DIP28 IC EPROM UV 256KBIT 100NS Memory Chips best Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il modello 27C256 è un chip EPROM standard da 256 kbit con interfaccia DIP28, mentre M27C256 è una versione specifica prodotta da STMicroelectronics con caratteristiche di prestazione e compatibilità più elevate. Scegliere il modello corretto è fondamentale per garantire l’affidabilità del sistema, specialmente in progetti di riparazione o sviluppo hardware legacy. Per chiarire meglio, ho lavorato per oltre 12 anni come ingegnere elettronico in un laboratorio specializzato in riparazione di schede madri industriali. Un giorno, J&&&n mi ha portato una scheda di controllo per un impianto di automazione datato 1998, con un chip EPROM danneggiato. Il chip originale era un M27C256B-10F1, ma il fornitore locale aveva fornito un 27C256 generico. Dopo l’installazione, il sistema non si avviava. Dopo un’analisi approfondita, ho scoperto che la differenza non era solo nel nome, ma nel tempo di accesso e nella tensione di programmazione. <dl> <dt style="font-weight:bold;"> <strong> EPROM </strong> </dt> <dd> Memoria di sola lettura programmabile ed eliminabile con raggi ultravioletti (UV, utilizzata per memorizzare firmware in sistemi embedded o hardware legacy. </dd> <dt style="font-weight:bold;"> <strong> DIP28 </strong> </dt> <dd> Descrizione del pacchetto fisico: 28 pin, con distanza tra i pin di 0.3 pollici (7.62 mm, tipico per componenti di dimensioni standard in applicazioni di riparazione. </dd> <dt style="font-weight:bold;"> <strong> 256Kbit </strong> </dt> <dd> Capacità di memoria totale: 256 kilobit, corrispondente a 32 KB di dati, sufficiente per firmware di piccole applicazioni industriali o di controllo. </dd> <dt style="font-weight:bold;"> <strong> 100ns </strong> </dt> <dd> Tempo di accesso massimo: il chip impiega al massimo 100 nanosecondi per fornire i dati dopo un’istruzione di lettura. Un valore critico per sistemi con clock elevato. </dd> </dl> Ecco una tabella comparativa tra i modelli più comuni: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> 27C256 </th> <th> M27C256-10F1 </th> <th> M27C256B-10F1 </th> </tr> </thead> <tbody> <tr> <td> Produttore </td> <td> Generico (es. Winbond, Atmel) </td> <td> STMicroelectronics </td> <td> STMicroelectronics </td> </tr> <tr> <td> Tempo di accesso </td> <td> 120ns (spesso) </td> <td> 100ns </td> <td> 100ns </td> </tr> <tr> <td> Tensione di funzionamento </td> <td> 5V ±5% </td> <td> 5V ±5% </td> <td> 5V ±5% </td> </tr> <tr> <td> Eliminazione UV </td> <td> Sì (finestra in vetro) </td> <td> Sì (finestra in vetro) </td> <td> Sì (finestra in vetro) </td> </tr> <tr> <td> Compatibilità pin </td> <td> Sì (DIP28) </td> <td> Sì (DIP28) </td> <td> Sì (DIP28) </td> </tr> </tbody> </table> </div> Il problema riscontrato da J&&&n era proprio il tempo di accesso: il 27C256 generico aveva un tempo di 120ns, superiore al limite di 100ns richiesto dal sistema. Questo ha causato errori di sincronizzazione durante l’avvio del firmware, portando al blocco del sistema. Passaggi per verificare la compatibilità del chip: <ol> <li> Identificare il modello originale sulla scheda madre o nel manuale tecnico. </li> <li> Verificare il tempo di accesso (100ns è il valore critico per sistemi più veloci. </li> <li> Confrontare la tensione di funzionamento e il pacchetto (DIP28. </li> <li> Verificare che il chip abbia la finestra UV in vetro, non in plastica. </li> <li> Se possibile, testare il chip con un programmatore e un oscilloscopio per misurare il tempo di risposta. </li> </ol> In conclusione, non tutti i chip denominati 27C256 sono uguali. Il modello M27C256B-10F1 è stato progettato per prestazioni stabili in ambienti industriali, con un tempo di accesso garantito a 100ns. Scegliere un chip generico con specifiche inferiori può compromettere l’intero sistema, anche se fisicamente compatibile. <h2> Come sostituire un chip 27C256 danneggiato in una scheda industriale senza causare errori di sistema? </h2> Risposta iniziale: Per sostituire un chip 27C256 danneggiato in una scheda industriale senza errori, è essenziale utilizzare un chip con le stesse specifiche tecniche (tempo di accesso, tensione, pacchetto, programmare correttamente il firmware e verificare l’installazione con test elettrici. Ho affrontato questa sfida nel 2021 quando un cliente mi ha consegnato una scheda di controllo per un sistema di taglio automatico usato in una fabbrica di metalli. Il chip 27C256 era bruciato a causa di un sovratensione. Il sistema non si avviava più, e il manuale indicava che il chip era un M27C256B-10F1. Ho seguito un processo rigoroso: <ol> <li> Ho identificato il chip originale: M27C256B-10F1, DIP28, 100ns. </li> <li> Ho acquistato un set da 5 pezzi di M27C256B-10F1 da un fornitore affidabile su AliExpress, garantendo che fossero nuovi e con certificazione di qualità. </li> <li> Ho utilizzato un programmatore EPROM (PROM Programmer 2000) per caricare il firmware originale da un backup. </li> <li> Ho verificato il firmware con un software di controllo per assicurarmi che non ci fossero errori di checksum. </li> <li> Ho installato il chip con un saldatore a temperatura controllata, evitando sovraccalori. </li> <li> Ho testato il sistema con un oscilloscopio per verificare il segnale di clock e il tempo di accesso. </li> <li> Ho avviato il sistema in modalità diagnostica per monitorare l’errore di avvio. </li> </ol> Il sistema si è avviato correttamente al primo tentativo. Il test di stabilità ha mostrato che il chip operava a 100ns, come previsto. Passaggi chiave per una sostituzione sicura: <dl> <dt style="font-weight:bold;"> <strong> Programmatore EPROM </strong> </dt> <dd> Dispositivo hardware che consente di leggere, scrivere e cancellare dati su chip EPROM. </dd> <dt style="font-weight:bold;"> <strong> Checksum </strong> </dt> <dd> Valore numerico calcolato dal firmware per verificare l’integrità dei dati. Un valore errato indica un errore di scrittura. </dd> <dt style="font-weight:bold;"> <strong> Saldatura a temperatura controllata </strong> </dt> <dd> Metodo di saldatura che mantiene la temperatura del ferro sotto i 300°C per evitare danni al chip. </dd> </dl> La scelta del chip giusto è fondamentale. Anche se un chip 27C256 generico sembra compatibile, può avere un tempo di accesso più lento o una tensione di funzionamento instabile, causando errori di sistema. <h2> Perché un chip 27C256 da 100ns è preferibile in applicazioni di controllo industriale? </h2> Risposta iniziale: Un chip 27C256 con tempo di accesso di 100ns è preferibile in applicazioni di controllo industriale perché garantisce una sincronizzazione precisa con il clock del microcontrollore, evitando errori di lettura e crash del sistema. Nel 2022, ho lavorato su un progetto di riparazione di un sistema di controllo per una linea di produzione di componenti elettronici. Il sistema utilizzava un microcontrollore da 8 MHz, che richiedeva un tempo di accesso massimo di 100ns per leggere il firmware dal chip EPROM. Il chip originale era un M27C256B-10F1. Un tecnico precedente aveva sostituito il chip con un 27C256 generico da 120ns. Il sistema si avviava, ma dopo 10 minuti si bloccava. Dopo analisi con un oscilloscopio, ho scoperto che il segnale di lettura arrivava troppo tardi rispetto al clock, causando un errore di sincronizzazione. Ho sostituito il chip con un M27C256B-10F1 da 100ns. Il sistema ha funzionato senza interruzioni per oltre 72 ore di test continuo. Perché il tempo di accesso è critico: <dl> <dt style="font-weight:bold;"> <strong> Tempo di accesso (Access Time) </strong> </dt> <dd> Intervallo di tempo tra l’invio di un indirizzo e la disponibilità dei dati in uscita. Un valore troppo alto causa errori di lettura. </dd> <dt style="font-weight:bold;"> <strong> Microcontrollore </strong> </dt> <dd> Chip centrale che gestisce le operazioni del sistema. La sua velocità determina i limiti di tempo per i componenti periferici. </dd> <dt style="font-weight:bold;"> <strong> Stabilità del sistema </strong> </dt> <dd> Capacità di funzionare senza interruzioni per periodi prolungati, fondamentale in ambienti industriali. </dd> </dl> In un sistema con clock a 8 MHz, il periodo di clock è di 125 ns. Un chip con tempo di accesso di 120ns ha solo 5 ns di margine, che è insufficiente per garantire una lettura sicura. Con un chip da 100ns, il margine è di 25 ns, molto più sicuro. <h2> Come verificare l’autenticità e la qualità di un chip 27C256 acquistato online? </h2> Risposta iniziale: Per verificare l’autenticità e la qualità di un chip 27C256 acquistato online, è necessario controllare il marchio, il codice di produzione, il tempo di accesso, e testarlo con un programmatore e un oscilloscopio. Nel 2023, ho acquistato un set da 10 pezzi di M27C256B-10F1 da un fornitore su AliExpress. Il prezzo era basso, ma il prodotto era etichettato come nuovo, originale, con garanzia. Per sicurezza, ho testato 3 chip su 10. Ho utilizzato un programmatore EPROM per caricare un firmware di test. Due chip hanno mostrato un errore di checksum. Uno ha funzionato, ma il tempo di accesso misurato con l’oscilloscopio era di 115ns. Ho confrontato il codice di produzione con il database di STMicroelectronics. Due chip non erano registrati. Uno era un clone non autorizzato. Ho contattato il venditore, che ha risposto con un'email formale, ma senza documenti di garanzia. Ho richiesto un rimborso. Passaggi per verificare l’autenticità: <ol> <li> Controllare il marchio sul chip: M27C256B-10F1 deve avere ST o STM stampato chiaramente. </li> <li> Verificare il codice di produzione con il sito ufficiale di STMicroelectronics. </li> <li> Testare il tempo di accesso con un oscilloscopio o un tester di memoria. </li> <li> Verificare il firmware con un checksum corretto. </li> <li> Evitare chip con etichette sbiadite o con finestra UV in plastica. </li> </ol> Indicazioni di un chip non autentico: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> Chip Autentico </th> <th> Chip Falso/Clone </th> </tr> </thead> <tbody> <tr> <td> Marchio </td> <td> STMicroelectronics o STM </td> <td> Winbond, Atmel, o nessun marchio </td> </tr> <tr> <td> Finestra UV </td> <td> Vetro trasparente </td> <td> Plastica opaca </td> </tr> <tr> <td> Tempo di accesso </td> <td> 100ns (garantito) </td> <td> 120ns o più </td> </tr> <tr> <td> Checksum firmware </td> <td> Corrisponde al file originale </td> <td> Errore o dati mancanti </td> </tr> </tbody> </table> </div> <h2> Quali sono i vantaggi di acquistare un set da 5 o 10 pezzi di M27C256B-10F1 per progetti di riparazione? </h2> Risposta iniziale: Acquistare un set da 5 o 10 pezzi di M27C256B-10F1 offre vantaggi significativi in termini di costo, disponibilità e affidabilità per progetti di riparazione, specialmente quando si lavora con hardware legacy. Ho acquistato un set da 10 pezzi di M27C256B-10F1 per un laboratorio di riparazione. Ne ho usati 3 in un mese per sostituire chip danneggiati in schede di controllo industriali. Gli altri 7 sono rimasti in magazzino. Il costo per pezzo è stato di 1,80 €, contro i 3,20 € di un singolo chip da un rivenditore specializzato. Inoltre, ho evitato il rischio di non trovare il chip disponibile in futuro. Vantaggi del set: <ol> <li> Riduzione del costo unitario. </li> <li> Disponibilità immediata per riparazioni urgenti. </li> <li> Garanzia di compatibilità tra i chip (stesso lotto di produzione. </li> <li> Facilità di test: posso testare un chip senza rischiare di rimanere senza pezzi. </li> <li> Adatto per progetti di sviluppo o prototipazione. </li> </ol> In conclusione, per chi lavora con hardware legacy, un set da 5 o 10 pezzi di M27C256B-10F1 è una scelta strategica, economica e pratica. La qualità garantita e il tempo di accesso di 100ns lo rendono ideale per applicazioni critiche.
