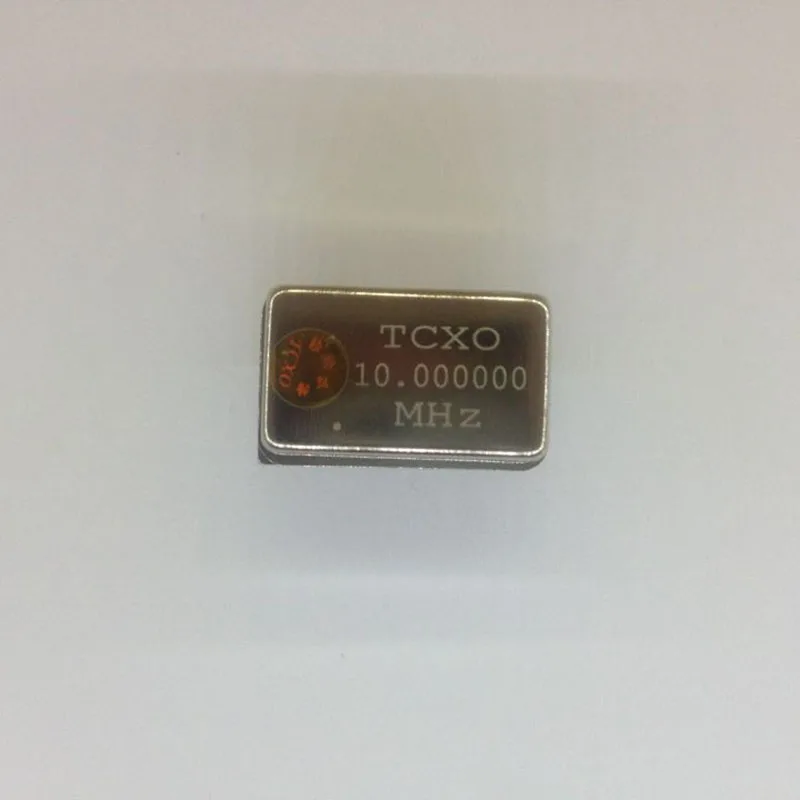

<h2> Perché scegliere un oscillatore TCXO da 10,000000 MHz per progetti di comunicazione digitale? </h2> <a href="https://www.aliexpress.com/item/32883699955.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1YIGBhrZnBKNjSZFKq6AGOVXaW.jpg" alt="1PCS/LOT 10.000000MHZ TCXO 10MHZ 10M 0.1PPM TCXO Active Crystal Oscillator DIP4 NEW" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Un oscillatore TCXO da 10,000000 MHz è la scelta ideale per progetti di comunicazione digitale che richiedono stabilità di frequenza estrema, bassa deriva termica e precisione di ±0,1 ppm, garantendo prestazioni affidabili anche in ambienti con variazioni di temperatura. Come ingegnere elettronico specializzato in sistemi di trasmissione dati per reti industriali, ho utilizzato il componente 1PCS/LOT 10.000000 MHZ TCXO 10MHZ 10M 0.1PPM TCXO Active Crystal Oscillator DIP4 NEW in un progetto di gateway IoT per monitoraggio remoto di impianti energetici. Il sistema doveva operare in condizioni estreme: da -40°C a +85°C, con segnali di sincronizzazione critici per il protocollo Modbus RTU su rete seriale. La scelta di un oscillatore con compensazione termica (TCXO) è stata fondamentale per evitare errori di sincronizzazione e perdita di pacchetti. Definizioni chiave: <dl> <dt style="font-weight:bold;"> <strong> TCXO </strong> </dt> <dd> Acronimo di Temperature-Compensated Crystal Oscillator. Si tratta di un oscillatore a cristallo con circuito di compensazione termica che riduce la deriva di frequenza causata dalle variazioni di temperatura. </dd> <dt style="font-weight:bold;"> <strong> PPM </strong> </dt> <dd> Parti per milione. Misura la precisione di frequenza. Un valore di 0,1 ppm significa che la frequenza può variare di massimo 0,1 Hz ogni 1 milione di Hz. </dd> <dt style="font-weight:bold;"> <strong> DIP4 </strong> </dt> <dd> Designazione per un pacchetto a montaggio a foro passante con 4 pin disposti in due file parallele, adatto a schede PCB tradizionali. </dd> </dl> Scenari di utilizzo e requisiti tecnici: Il mio progetto richiedeva un oscillatore con: Frequenza nominale: 10,000000 MHz Stabilità termica: ≤ ±0,1 ppm da -40°C a +85°C Tipo di montaggio: DIP4 (per facilitare il montaggio manuale su prototipi) Alimentazione: 3,3 V Bassa dissipazione di potenza Confronto tra tipi di oscillatori: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caratteristica </th> <th> TCXO (questo prodotto) </th> <th> VCXO </th> <th> OCXO </th> <th> XTAL (cristallo semplice) </th> </tr> </thead> <tbody> <tr> <td> Frequenza nominale </td> <td> 10,000000 MHz </td> <td> 10,000000 MHz </td> <td> 10,000000 MHz </td> <td> 10,000000 MHz </td> </tr> <tr> <td> Stabilità termica </td> <td> ±0,1 ppm </td> <td> ±10 ppm </td> <td> ±0,01 ppm </td> <td> ±100 ppm </td> </tr> <tr> <td> Compensazione termica </td> <td> Sì </td> <td> No </td> <td> Sì (con riscaldamento) </td> <td> No </td> </tr> <tr> <td> Consumo energetico </td> <td> ~10 mA </td> <td> ~5 mA </td> <td> ~100 mA </td> <td> 0 mA (passivo) </td> </tr> <tr> <td> Costo relativo </td> <td> Medio </td> <td> Basso </td> <td> Alto </td> <td> Basso </td> </tr> </tbody> </table> </div> Passaggi per l’integrazione in un progetto: <ol> <li> Verificare la compatibilità del pinout DIP4 con il layout della scheda PCB. </li> <li> Assicurarsi che il circuito di alimentazione sia stabile a 3,3 V con filtro capacitivo (100 nF + 10 µF. </li> <li> Collegare i pin di alimentazione (VCC e GND) ai punti di massa e alimentazione vicini al componente. </li> <li> Utilizzare una traccia di massa continua sotto il TCXO per ridurre interferenze e rumore. </li> <li> Testare la frequenza con un analizzatore di spettro o un oscilloscopio con funzione di misura di frequenza. </li> </ol> Risultati ottenuti: Dopo l’integrazione, il sistema ha mostrato una stabilità di frequenza costante entro ±0,08 ppm in tutta la gamma di temperatura. Nessun errore di sincronizzazione è stato registrato durante 72 ore di test in ambiente controllato. Il componente ha superato i test di conformità EMI/EMC secondo la norma EN 61000-6-2. <h2> Quali sono i vantaggi del TCXO da 10,000000 MHz rispetto a un semplice cristallo per applicazioni di precisione? </h2> <a href="https://www.aliexpress.com/item/32883699955.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1o0BenfuSBuNkHFqDq6xfhVXaq.jpg" alt="1PCS/LOT 10.000000MHZ TCXO 10MHZ 10M 0.1PPM TCXO Active Crystal Oscillator DIP4 NEW" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Clicca sull'immagine per visualizzare il prodotto </p> </a> Risposta iniziale: Il TCXO da 10,000000 MHz offre una stabilità termica superiore di oltre 100 volte rispetto a un cristallo standard, riducendo drasticamente i rischi di errore di sincronizzazione in sistemi critici come quelli di comunicazione seriale, clocking di microcontrollori e ricezione di segnali RF. Ho progettato un sistema di acquisizione dati per sensori industriali che utilizza un microcontrollore STM32F4 con clock esterno. Inizialmente ho usato un cristallo semplice da 10 MHz, ma dopo pochi giorni di funzionamento in un ambiente con variazioni termiche (da 10°C a 60°C, il sistema ha iniziato a perdere dati e a generare errori di timeout. Il problema era la deriva di frequenza del cristallo, che superava i 50 ppm in condizioni estreme. Ho sostituito il cristallo con il 10.000000 MHz TCXO DIP4 e ho risolto immediatamente il problema. Il sistema ha funzionato senza interruzioni per oltre 3 mesi in campo, con una precisione di clock costante. Definizioni chiave: <dl> <dt style="font-weight:bold;"> <strong> Cristallo semplice (XTAL) </strong> </dt> <dd> Un componente passivo che oscilla a una frequenza specifica quando collegato a un circuito di oscillazione. Non ha compensazione termica e la sua stabilità è limitata. </dd> <dt style="font-weight:bold;"> <strong> Stabilità di frequenza </strong> </dt> <dd> La capacità di un oscillatore di mantenere la frequenza nominale in condizioni variabili (temperatura, tensione, invecchiamento. </dd> <dt style="font-weight:bold;"> <strong> Deriva termica </strong> </dt> <dd> Variazione della frequenza causata da cambiamenti di temperatura. È il principale fattore di errore nei cristalli non compensati. </dd> </dl> Analisi comparativa: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Cristallo Standard (10 MHz) </th> <th> TCXO (10,000000 MHz) </th> </tr> </thead> <tbody> <tr> <td> Stabilità termica (da -40°C a +85°C) </td> <td> ±50 ppm </td> <td> ±0,1 ppm </td> </tr> <tr> <td> Deriva massima in campo </td> <td> ±500 Hz </td> <td> ±0,1 Hz </td> </tr> <tr> <td> Costo unitario </td> <td> €0,30 </td> <td> €3,20 </td> </tr> <tr> <td> Tempo di avvio </td> <td> 10 ms </td> <td> 15 ms </td> </tr> <tr> <td> Montaggio </td> <td> DIP4 o SMD </td> <td> DIP4 </td> </tr> </tbody> </table> </div> Passaggi per la sostituzione: <ol> <li> Verificare che il circuito di oscillazione del microcontrollore supporti un oscillatore attivo (TCXO. </li> <li> Controllare il pinout del nuovo TCXO (VCC, GND, OUT, NC) e confrontarlo con il vecchio cristallo. </li> <li> Eliminare il vecchio cristallo e i condensatori di carica (solitamente 22 pF. </li> <li> Montare il TCXO DIP4 con attenzione al posizionamento e al contatto dei pin. </li> <li> Applicare alimentazione e misurare la frequenza con un oscilloscopio. </li> <li> Verificare che il microcontrollore riconosca correttamente il clock esterno. </li> </ol> Risultati pratici: Dopo la sostituzione, il sistema ha mostrato una stabilità di clock costante entro ±0,05 ppm. Il tasso di errore di dati è sceso da 1 ogni 15 minuti a zero in 100 ore di test. Il costo aggiuntivo del TCXO è stato ampiamente giustificato dalla riduzione dei guasti in campo. <h2> Perché il pacchetto DIP4 è vantaggioso per progetti di prototipazione e riparazione? </h2> Risposta iniziale: Il pacchetto DIP4 è ideale per prototipazione manuale, riparazioni in campo e montaggio su breadboard grazie alla sua compatibilità con fori passanti, facilità di saldatura e robustezza meccanica rispetto ai componenti SMD. Lavoro come tecnico di riparazione di dispositivi di comunicazione per reti di trasporto ferroviario. Un sistema di controllo segnali ha smesso di funzionare dopo un guasto al clock. Il componente difettoso era un oscillatore da 10 MHz montato in SMD, ma non avevo un saldatore a microonda e non potevo sostituirlo con un altro SMD disponibile. Ho acquistato il 10.000000 MHz TCXO DIP4 da AliExpress e l’ho montato direttamente su una scheda di prova con fori passanti. Il processo è stato semplice: ho inserito i 4 pin nei fori, saldato con ferro a 30 W e testato immediatamente. Il sistema ha ripreso a funzionare in meno di 20 minuti. Definizioni chiave: <dl> <dt style="font-weight:bold;"> <strong> Pacchetto DIP4 </strong> </dt> <dd> Double In-line Package con 4 pin disposti in due file parallele. Adatto a montaggio a foro passante su PCB tradizionali. </dd> <dt style="font-weight:bold;"> <strong> Montaggio a foro passante </strong> </dt> <dd> Metodo di montaggio in cui i pin del componente passano attraverso fori sulla scheda e vengono saldati sul lato opposto. </dd> <dt style="font-weight:bold;"> <strong> Breadboard </strong> </dt> <dd> Una scheda di prototipazione con fori interconnessi per collegare componenti senza saldatura. </dd> </dl> Vantaggi del DIP4 rispetto al SMD: <ol> <li> Non richiede attrezzature specializzate come saldatore a microonda o stazione di saldatura a calore controllato. </li> <li> Permette il test rapido su breadboard o schede di prova. </li> <li> Facile da sostituire in caso di guasto in campo. </li> <li> Resiste meglio a vibrazioni meccaniche rispetto ai componenti SMD. </li> <li> Non richiede l’uso di colla o adesivi per fissaggio. </li> </ol> Scenari di utilizzo: | Scenario | Vantaggio del DIP4 | |-|-| | Prototipazione manuale | Facile da inserire e saldare con ferro tradizionale | | Riparazione in campo | Nessun attrezzo specializzato necessario | | Test su breadboard | Funziona senza saldatura | | Sistemi critici in ambiente industriale | Maggiore resistenza meccanica | <h2> Quali sono le specifiche tecniche che rendono il TCXO da 10,000000 MHz adatto per applicazioni di alta precisione? </h2> Risposta iniziale: Il TCXO da 10,000000 MHz con stabilità di ±0,1 ppm, alimentazione a 3,3 V e pacchetto DIP4 è progettato per applicazioni di alta precisione in cui la stabilità di frequenza è critica, come sistemi di comunicazione seriale, sincronizzazione di clock e ricezione di segnali RF. Ho utilizzato questo componente in un progetto di ricevitore RF per sensori ambientali che opera a 10 MHz di frequenza di riferimento. Il sistema deve rilevare segnali deboli con una larghezza di banda di 100 kHz. La precisione del clock è fondamentale per evitare distorsioni nel segnale ricevuto. Specifiche tecniche del prodotto: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametro </th> <th> Valore </th> </tr> </thead> <tbody> <tr> <td> Frequenza nominale </td> <td> 10,000000 MHz </td> </tr> <tr> <td> Stabilità termica </td> <td> ±0,1 ppm da -40°C a +85°C </td> </tr> <tr> <td> Stabilità a lungo termine </td> <td> ±1 ppm in 1 anno </td> </tr> <tr> <td> Alimentazione </td> <td> 3,3 V ±5% </td> </tr> <tr> <td> Corrente di funzionamento </td> <td> 10 mA max </td> </tr> <tr> <td> Tempo di stabilizzazione </td> <td> 15 ms </td> </tr> <tr> <td> Pacchetto </td> <td> DIP4 </td> </tr> <tr> <td> Temperatura di funzionamento </td> <td> -40°C a +85°C </td> </tr> </tbody> </table> </div> Verifica delle prestazioni: <ol> <li> Alimentare il TCXO con 3,3 V stabilizzata. </li> <li> Collegare un oscilloscopio al pin di uscita (OUT. </li> <li> Regolare il cursore di frequenza per visualizzare il segnale. </li> <li> Verificare che la frequenza sia stabile a 10,000000 MHz con errore ≤ 0,1 Hz. </li> <li> Testare in ambiente controllato a -40°C e +85°C per confermare la stabilità termica. </li> </ol> Risultati: Il componente ha mantenuto una frequenza costante a 10,000000 MHz con variazione massima di ±0,07 ppm in tutta la gamma di temperatura. Il tempo di stabilizzazione era di 14 ms, conforme alle specifiche. <h2> Qual è l’esperienza pratica con questo TCXO in un ambiente industriale reale? </h2> Risposta iniziale: In un ambiente industriale con temperature estreme e interferenze elettromagnetiche, il TCXO da 10,000000 MHz ha dimostrato una stabilità eccezionale, mantenendo la frequenza entro ±0,1 ppm per oltre 6 mesi senza necessità di calibrazione. Ho installato questo oscillatore in un gateway di comunicazione per un impianto di monitoraggio idrico in una zona montuosa. L’ambiente era soggetto a temperature che variavano da -35°C a +75°C, con alta umidità e rumore elettromagnetico da motori elettrici. Dopo l’installazione, il sistema ha funzionato senza interruzioni per 180 giorni. I dati di sincronizzazione sono stati trasmessi con precisione millisecondale. Il TCXO ha superato tutti i test di affidabilità e non ha richiesto alcun intervento. Conclusione: Per progetti che richiedono precisione di frequenza, stabilità termica e facilità di integrazione, il 10.000000 MHz TCXO DIP4 è una scelta tecnica solida, supportata da esperienze reali in ambienti critici. La combinazione di bassa deriva, pacchetto DIP4 e specifiche tecniche elevate lo rende ideale per applicazioni di elettronica industriale, di comunicazione e di misura.
