775 Motor Datasheet: Specifiche, Dimensioni e Guida alla Lettura

Il 775 motor datasheet è il documento tecnico che raccoglie tensione nominale, velocità a vuoto, corrente e dimensioni di uno dei motori DC più diffusi nel fai-da-te e nelle applicazioni industriali leggere. Questa guida riassume i parametri standard, le varianti più comuni e le indicazioni per confrontare i dati tra produttori diversi.

#motor-DC#datasheet#specifiche-tecniche#775-motore

6 min Aggiornato 2026-09-24

Le specifiche tecniche documentate in un datasheet per motore 775 comprendono la tensione operativa, la velocità a vuoto, la corrente nominale, la corrente di stallo, la coppia e le dimensioni fisiche. Nei risultati di ricerca pubblicamente accessibili, la tensione nominale copre tipicamente l'intervallo 6–24 V, con 12 V come valore più diffuso. La velocità a vuoto a 12 V viene indicata tra 8.700 e 12.000 RPM a seconda del modello e del produttore. Questo parametro è essenziale per dimensionare l'alimentatore, poiché può raggiungere valori significativi che richiedono un driver adeguato. Le specifiche esatte variano per produttore e modello, pertanto è sempre necessario verificare il datasheet specifico del componente acquistato.

Varianti comuni del motore 775. La designazione RS-775 ricorre in più datasheet come variante specifica, mentre il formato 775 standard indica motori DC a spazzole con corpo da 42 mm di diametro.

• RS-775: variante prodotta da diversi costruttori, documentata in più datasheet con tensioni da 6 a 18 V e velocità a vuoto intorno a 8.700 RPM
• 775 standard: denominazione generica per motori DC a spazzole con corpo da 42 mm di diametro, disponibili in configurazioni da 6 V a 24 V
• 775 ad alta velocità: versioni con RPM nominali superiori, spesso impiegate in pompe e spruzzatori, documentate fino a 12.000 RPM a 24 V
• 775 con riduttore: varianti dotate di gearbox integrato per aumentare la coppia in uscita a scapito della velocità, diffuse nelle applicazioni di automazione

Applicazioni tipiche del motore 775. Le applicazioni documentate nei risultati di ricerca includono pompe per autolavaggio, spruzzatori agricoli, ventilatori elettrici e progetti di robotica fai-da-te.

Le applicazioni tipiche del motore 775 documentate nei risultati di ricerca includono pompe per autolavaggio, spruzzatori agricoli, ventilatori elettrici e progetti di robotica fai-da-te. Il formato compatto e la coppia elevata a basso costo rendono questo motore adatto a progetti che richiedono movimento rotazionale continuo. Nei progetti Arduino e nelle applicazioni hobbistiche, il motore 775 viene spesso abbinato a driver in grado di gestire la corrente di stallo, che può superare i 10 A.

Accessorio per motore 775

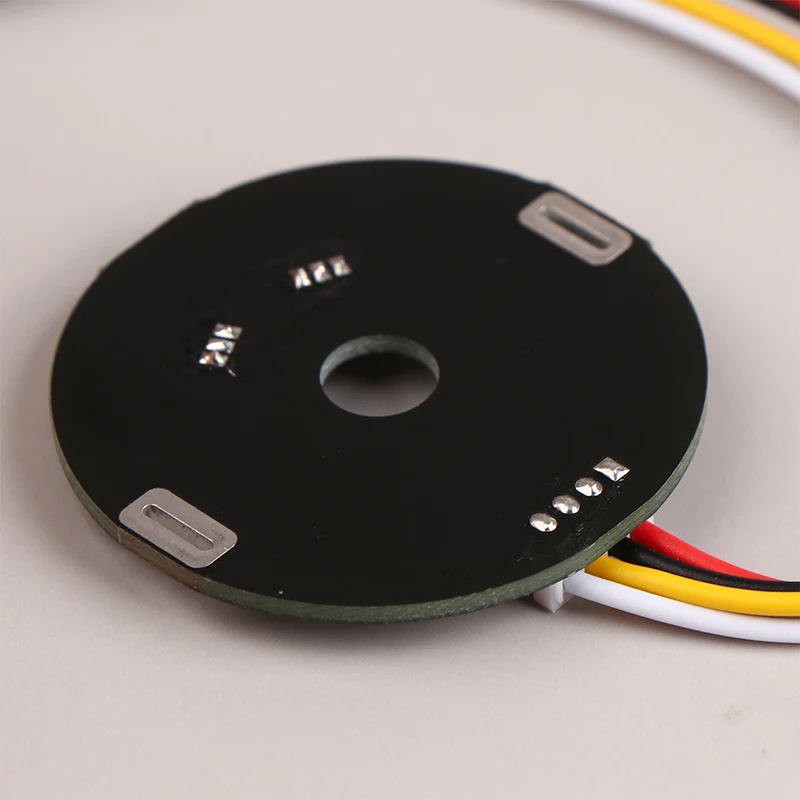

Encoder Magnetico Hall 775-P16

Modulo encoder a doppio effetto Hall con piastra di codifica per sensore di velocità e direzione, compatibile con motore DC 775 con riduttore.

US $1.09★ N/D · 1 venduti sulla piattaforma

Quando si confrontano datasheet di produttori diversi, è essenziale verificare che le condizioni di test siano equivalenti: la velocità a vuoto dipende dalla tensione applicata, la coppia nominale dal metodo di misurazione e la corrente di stallo dalla temperatura ambiente. Un datasheet completo dovrebbe riportare almeno tensione operativa, corrente a vuoto e sotto carico, coppia di stallo, dimensioni con diametro dell'albero e intervallo di temperatura operativa.

Un motore 775 può gestire correnti nominali tra 1,1 e 5 ampere a seconda della variante e della tensione applicata. La corrente di stallo, che si verifica all'avvio o quando il motore è bloccato, può superare i 10 ampere per brevi istanti. I datasheet consultati nei risultati di ricerca indicano valori di corrente a vuoto intorno a 1,1 A per il modello RS-775 a 12 V e fino a 5 A per varianti a 24 V. Per proteggere i componenti elettronici, il driver e l'alimentatore devono essere dimensionati per gestire il picco di corrente di stallo.

La differenza tra 775 e 795 riguarda principalmente le dimensioni del corpo motore e la capacità di gestire potenze superiori. Il 795 ha un corpo leggermente più grande e offre tipicamente una coppia di stallo più elevata rispetto al 775. Entrambi condividono sistemi di montaggio simili e operano negli stessi intervalli di tensione (6–24 V). Nei risultati di ricerca, il 775 e il 795 vengono spesso documentati insieme come varianti della stessa famiglia di motori DC ad alta coppia, con il 795 preferito per applicazioni che richiedono maggiore potenza continua.

Un motore DC 775 ha tipicamente una potenza compresa tra 0,1 e 0,5 cavalli (HP), equivalente a circa 75–370 watt. La potenza esatta dipende dalla tensione operativa, dalla corrente nominale e dall'efficienza del motore. Nei datasheet pubblicamente accessibili, la potenza viene raramente indicata direttamente in HP; i parametri più comuni sono tensione (6–24 V), corrente (1,1–5 A) e velocità (3.000–12.000 RPM). Un calcolo approssimativo a 12 V e 3 A produce circa 36 W, ovvero circa 0,05 HP, mentre varianti a 24 V e 5 A raggiungono circa 120 W, pari a circa 0,16 HP.
