Kit FAI DA TE ICL8038 Generatore di Segnale generatore di segnale Modulo Componenti Elettronici Suite di Più della forma d'onda Bordo

US $2.10

Protezione dell'acquirente

Soddisfatti o rimborsati Rimborso in 15 giorni

Dettagli del prodotto

Specifiche dell'articolo

  • Marca: EQKIT
  • Forniture fai da te: Elettrico
  • Dimensione Schermo: 2.9 Pollici e Sotto
  • Numero modello: ICL8038 Signal Generator Module
  • Work Temperature: -40~85 Celsius
Descrizione del prodotto

Item Describtion

Di principio del circuito:
T0L8038 pin funzione: 1 pin, 12 pin: onda sinusoidale forma d'onda di regolazione fine: 2 piedi: onda sinusoidale di uscita; 3 piedi: triangolare onda di uscita; 4 piedi, 5 piedi: frequenza e duty cycle (o della forma d'onda asimmetria) di regolazione: 6 piedi: W +, positivo di alimentazione; 7 piedi: Offset di frequenza: 8 piedi: regolazione della frequenza di estremità di ingresso:; 9 piedi: onda quadra in uscita. Questo è un uscita a collettore aperto. Quando si lavora, collegare una resistenza di carico da questo pin per il corrispondente positivo di alimentazione. Per ottenere un compatibile TTL onda quadra in uscita, la resistenza di carico deve essere collegato a + 5 V di alimentazione: 10 piedi: timing condensatore terminale; 11 pin: V1, negativo terminale di alimentazione o di terra. Quando si utilizza positivo e negativo di alimentazione, 11 pin è collegato al negativo di alimentazione, la forma d'onda di uscita è simmetrica rispetto a 0 V; quando si utilizza un unico potere positivo di alimentazione, 11 pin è di messa a terra, la forma d'onda di uscita è Unipolare, uniforme di tensione è + VCC/2; 13 piedi, 14 piedi: vuoto piedi, La gamma di frequenza di questo kit di disegno è 10Hz-450 KHz, diviso in 5 bande di frequenza, interruttore con interruttore J2 (corto circuito), RPI è La Regolazione Della frequenza, RP2 è onda quadra duty regolazione del ciclo, RP3 è onda quadra regolazione lineare, RP4 è distorsione onda sinusoidale regolazione, e RP5 è ampiezza di uscita di regolazione. Il circuito può essere alimentato da una singola 12-24 V di alimentazione, ingresso da J1; j4 è un terminale di uscita di forma d'onda, dove 1 pin di uscita ha una offset DC del segnale, 2 pin emette un segnale di puro, e la forma d'onda di uscita categoria può essere commutato da J3 (corto circuito).

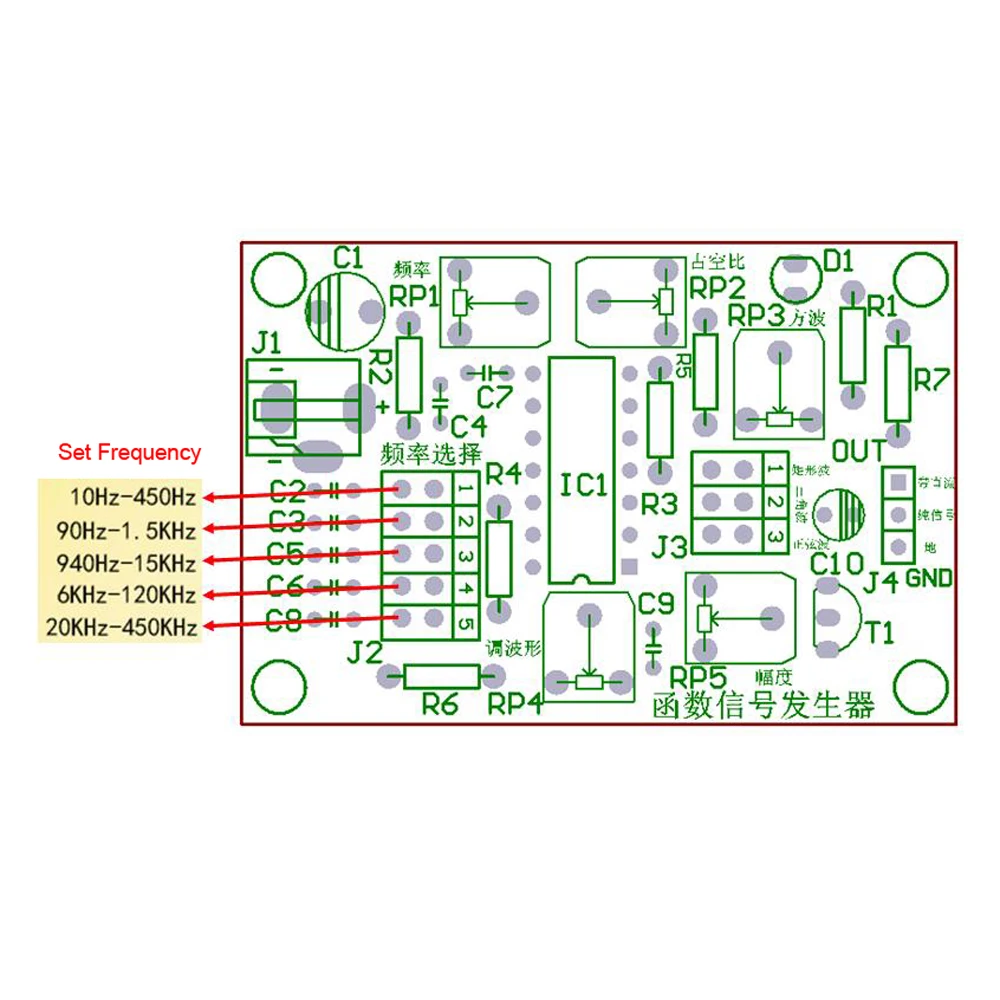

Nota: Si Prega di selezionare i parametri dei componenti secondo i valori dato nella figura originale. Il circuito integrato, diodo, tre-fase tubo e elettrolitico condensatore nel circuito sono tutti i componenti polare. Fare attenzione a non installare la direzione inversa. Tutti i componenti deve essere montato contro la superficie del consiglio di amministrazione. Ogni potenziometro ha un influenza su ogni altro quando si regola. Si prega di selezionare l' appropriata sezione (J2 corto circuito) più volte e regolare con cura. Quando la frequenza è inferiore a 50z e superiore a 200 KHz, la forma d'onda di regolazione è difficile. Non è raccomandato. Il circuito in grado di fornire 12-24 V.

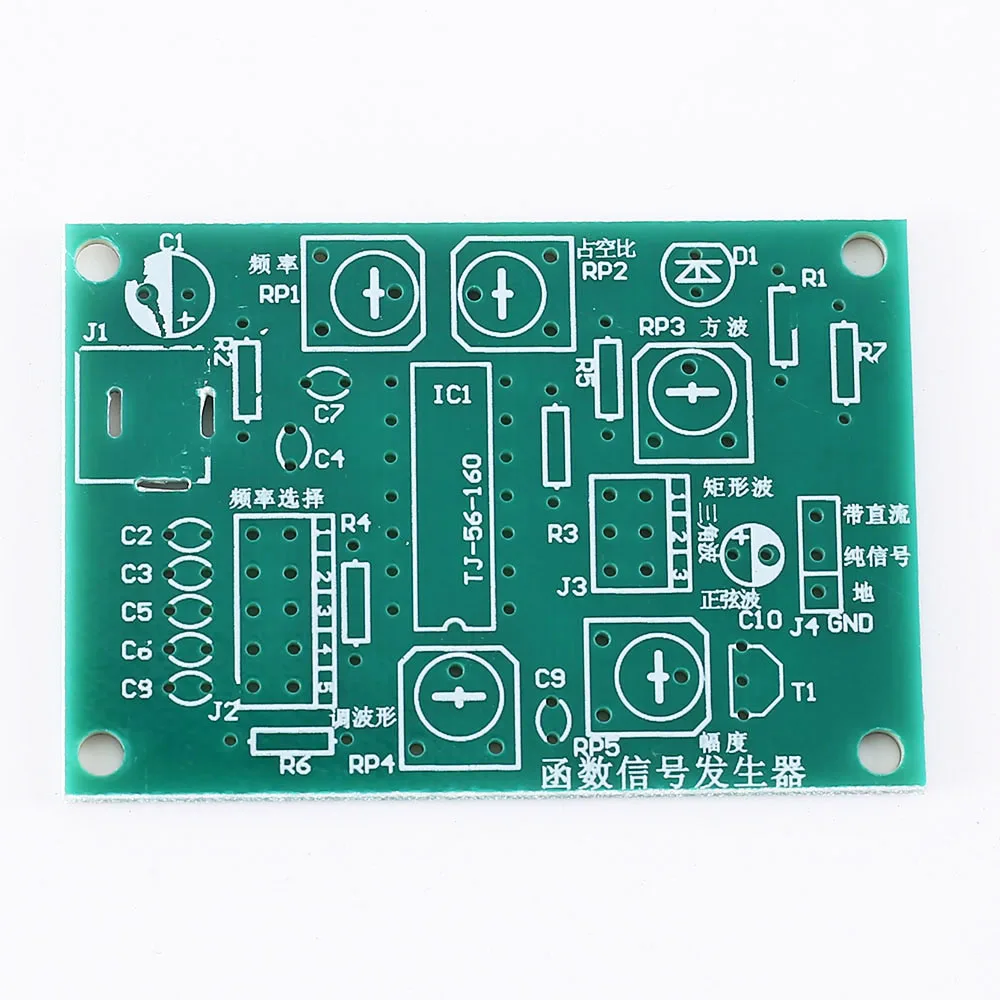

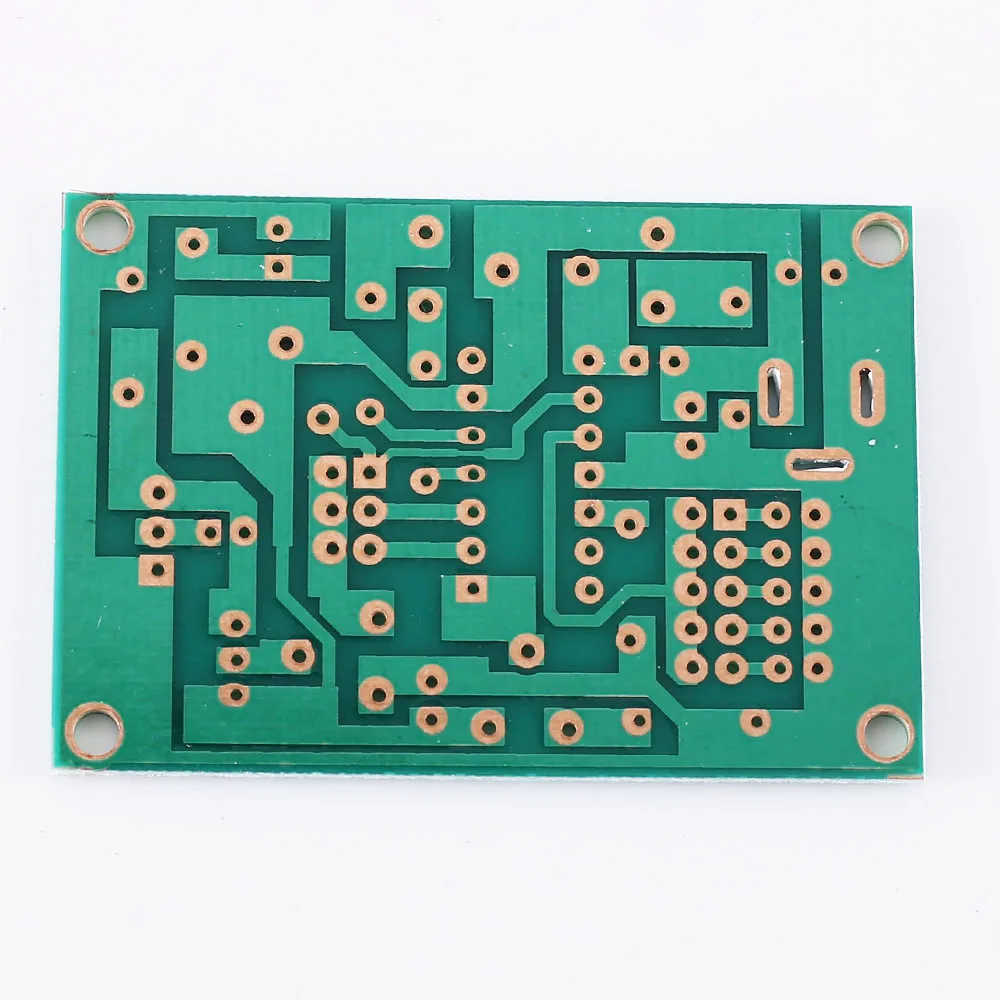

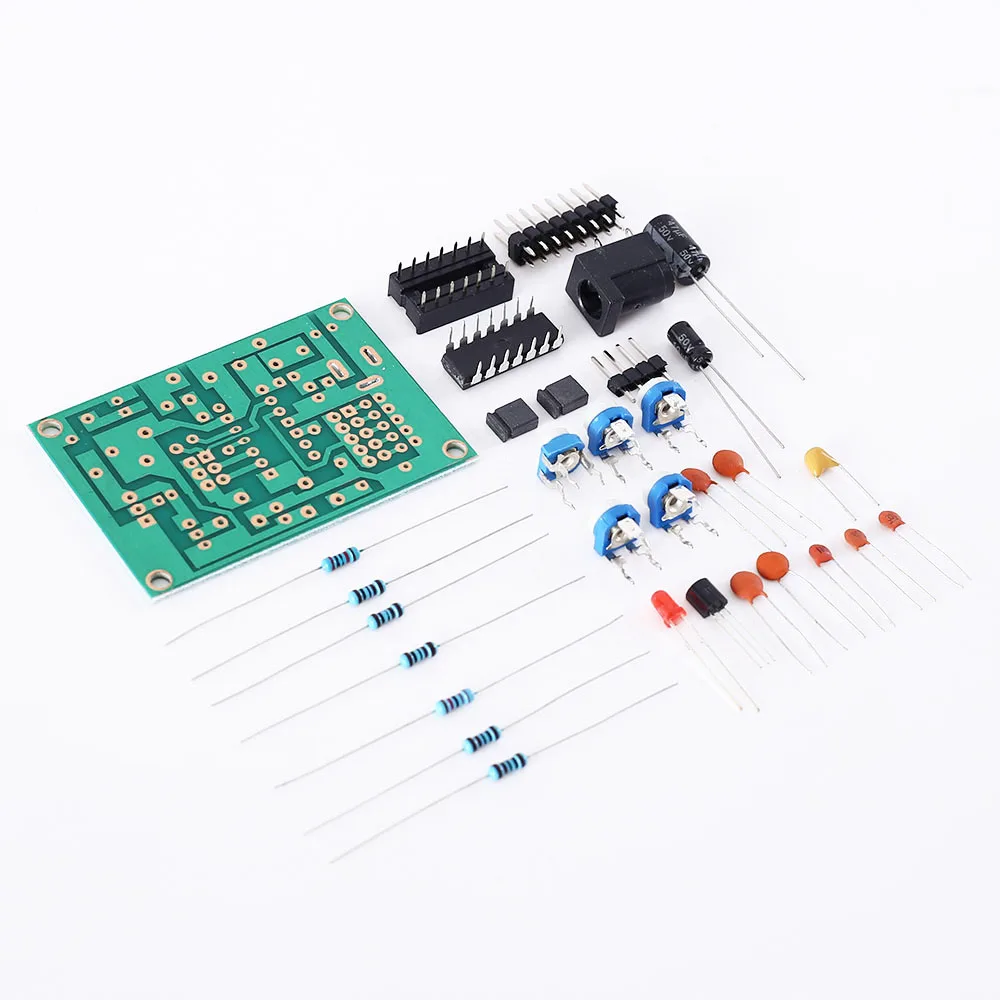

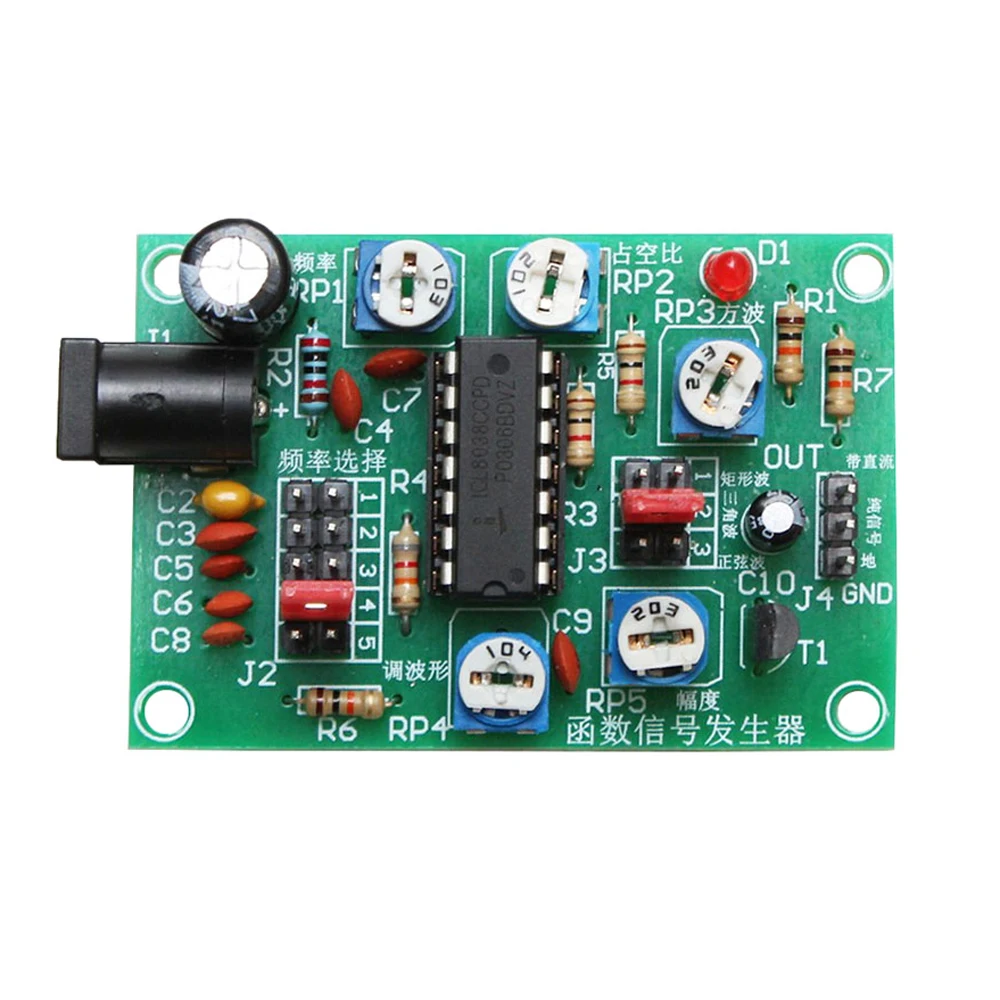

Item Picture
